5G NR - 参考信号(Reference Signal)学习笔记4 - QCL Type和各种组合

1. QCL Type

LTE由于参考信号类型更少，没有高频段数模混合波束赋形，并且其SS仅用作同步而不像NR SSB可以用作参考信号，因此只有两种大尺度属性的组合：

QCL Type A：UE假定CRS, CSI-RS, DM-RS的天线端口具有相同的时延扩展、多普勒扩展、多普勒偏移和平均时延。

QCL Type B：UE假定CSI-RS和DM-RS具有相同的时延扩展、多普勒扩展、多普勒偏移和平均时延。

NR根据UE的不同场景以及各种参考信号之间的QCL关系，同时为减少信令开销，将信道大尺度参数分组为如下四个类型：

QCL Type A: Doppler shift, Doppler spread, average delay, delay spread
QCL Type B: Doppler shift, Doppler spread
QCL Type C: average delay, Doppler shift
QCL Type D: Spatial Rx parameter

QCL type A, B和C用于所有的频段，而QCL type D只用于高频段(above 6Ghz)，如上篇QCL笔记<5G NR - 参考信号(Reference Signal)学习笔记3 - QCL(准共址) Overview>所述，因为高频段，UE本质上无法做全向传输，也就是需要波束赋形。

QCL type A, B和C跟LTE的QCL Type类似。比如，若两个参考信号是QCL Type B, 那么UE会认为这两个参考信号的多普勒偏移和多普勒扩展相同，从而UE可能从参考信号1中获取多普勒偏移和多普勒扩展以用于参考信号2的信道估计。



2. 参考信号间的QCL关系

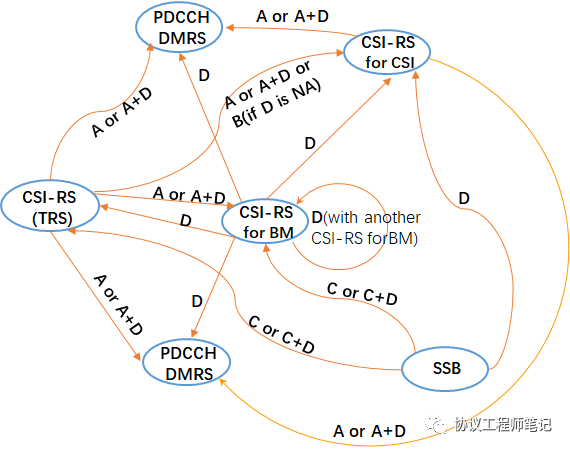

各参考信号之间的QCL关系 - 即一个参考信号可以从另一个参考信号获取上述哪些QCL Type的大尺度信息 - Big Picture如下。

这些关系一般都是通过RRC来配置(但并非直接显示地配置，具体如何配置，涉及到参考信号另两个庞大的主题 – TCI Framework和CSI-RS Framework，会分别有专门笔记系列，如下只列出参考信号之间可能的QCL关系)，而在RRC配置之前亦有信道估计的场景，比如解码SIB需要对PDCCH和PDSCH的DRMS进行信道估计, 这个时候还没有完成上行同步，从而没有RRC连接。因此参考信号之间的QCL关系分成RRC配置前和配置后来讨论。

1) RRC配置之前(by default)

SSB -> PDCCH/PDSCH DMRS: Doppler shift, Doppler spread,average delay, delay spread, Spatial RX parameters(above 6Ghz）



2) RRC配置之后

2.1) 6GHZ以下的情形

2.1.1) Type C

用于波束宽度(beamwidth)不同的参考信号之间，一般从宽波束可以获得较为粗略的大尺度信息(多普勒偏移和平均时延)

SSB -> TRS: Type C



2.1.2) Type A/B

TRS到CSI-RS之间的QCL关系可以被配置为TypeA和TypeB两种。

TRS对于整个系统的时频精同步有非常重要的作用。CSI-RS需要从TRS中获取Type A或Type B的信息。对于DMRS而言，取决于具体的信令，其所需的Type A信息可能是直接从TRS获取，也可以通过CSI-RS间接获取。

TRS ->CSI-RS for CSI: Type A

TRS ->DMRS: Type A

TRS ->CSI-RS for CSI : Type B

CSI-RS ->DMRS: Type A



2.2) 6GHZ以上的情形

如上篇QCL笔记对Spatial Rx Parameters的解释，6GHz以上频段引入了混合波束赋形，因此除了需要从TRS获取时频精同步外，还要获取Spatial Rx Parameters(模拟波束信息)。

NR Beam Mangement主要是通过对SSB或CSI-RS for BM(区别于CSI-RS for CSI，二者含义和区别会在CSI-RS学习笔记详细介绍)的测量/上报以及相应QCL-Typde D(Spatial Rx Parameters)的配置/指示来实现的。

2.2.1)Type A

TRS-> CSI-RS for CSI



2.2.2)Type D

SSB -> CSI-RS for CSI

CSI-RS for BM -> DMRS for PDCCH/PDSCH

CSI-RS for BM  -> CSI-RS for TRS/BM/CSI



2.2.3) Type A+D

TRS ->CSI-RS for BM

TRS -> DMRS for PDCCH/PDSCH

SSB -> DMRS for PDCCH/PDSCH(TRS配置之前)

CSI-RS for CSI -> DMRS for PDSCH(注意：由于CSI-RS for CSI本身只提供CSI(信道状态信息)，而无法提供Beam相关信息，因此Type D参数(Spatial Rx Parameters)只能间接从它获取，也就2.2.2里，CSI-RS for CSI先从SSB或CSI-RS for BM中获取Type D信息)



2.2.4)Type C+D

SSB-> TRS

SSB -> CSI-RS for BM

---
