起因

最近遇到了一件很苦恼的事情。就是我的电脑屏幕开胶的问题越来越严重了。
以前的话也就是普通的屏幕左边底下开胶。如图所示:

在这里插入图片描述

这个问题本来还能忍受,不过我是没想到它并不是表面那样人畜无害,因此错过了最后的补救的机会。等它发出咯吱咯吱的可怕声音的时候,再想找联想客服就呵呵了。那时它不仅仅是一个开胶的问题了,屏幕左下框已经开始被翘出顶出来了,并且随着每次的开合问题变得愈发严重。
最后,查了百度终于知道入了神坑了,尼玛!!!!!

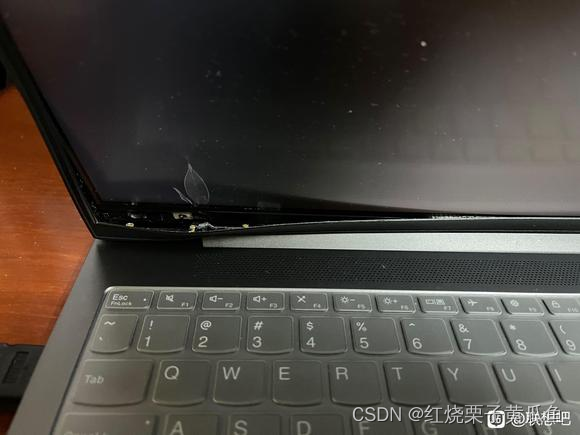

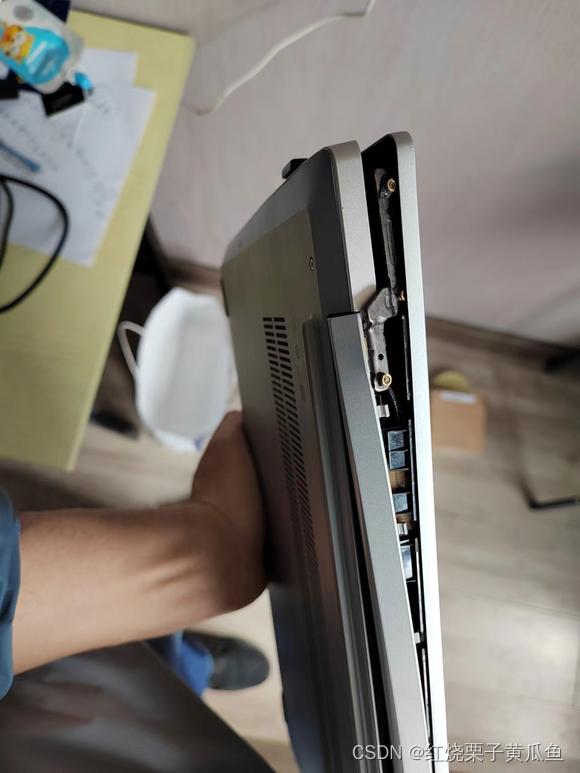

如果不管最后连屏幕都会坏掉就像这样:
在这里插入图片描述
在这里插入图片描述

检测

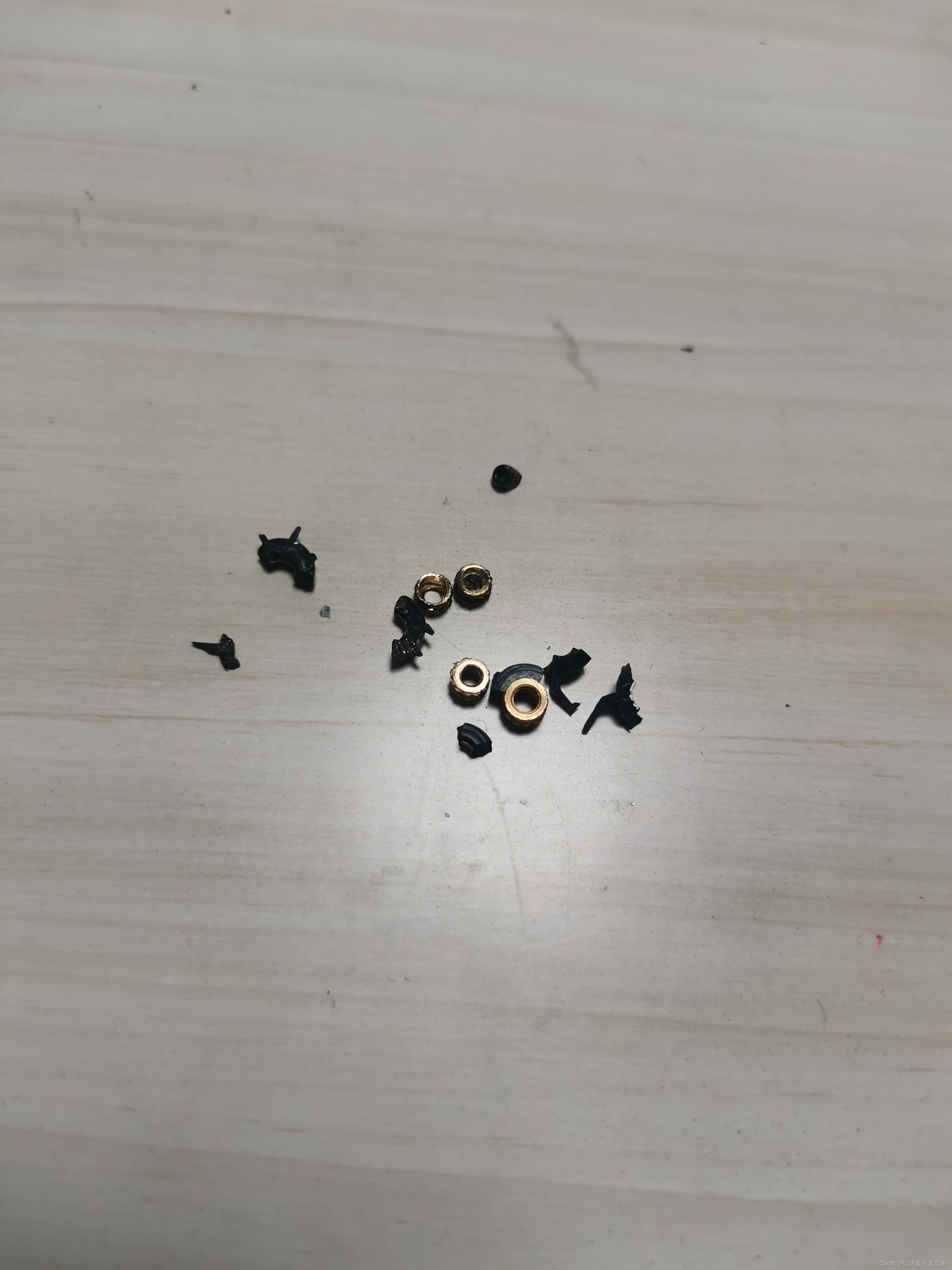

吓得我马上就关机拔电源,开始拆机检测。在拆机的过程中就意识到问题已经十分严重了。在拆后盖螺丝拆到屏幕开胶侧下边对应的螺丝时候,那个螺丝已经拧不开了。我把剩余的螺丝拧开,转用手电筒照射发现。底下的螺母座已经碎掉了!掉了!!! 简直了,我那破戴尔买到现在都快八年了就没这么离谱的故障。
在这里插入图片描述

费力拆了一个小时之后终于才把后盖揭开了。果然A面对应的那块螺母座已经彻底碎成渣了。整个C面要全部更换。然后是屏幕,屏幕的问题还稍微好点主要是开胶那侧的螺母底座胶水也特么的一起开了,它们实在太薄弱了,瘦小的身躯承受不了生活给它们的考验,然后联想就把它们买出去了。

对应的修复方案

由于这是2019款的早过了保修了,按照我检修的结果送到售后,我觉得我还没这么冤大头,花了七千块买的就这。只能被迫自己动手丰衣足食。
根据上面检测的问题,确定维修方案。

C面螺母底座碎裂问题

买个C面带键盘全部更换,这个是最简单的。

屏幕A面

屏幕问题其实比较简单,它们就是脱胶了,再买个胶水胶上去就好了。不过并没有这么简单,一般来说出厂的胶水应该够用到它废了。不过它还是脱了。
为了防止它再次失效我在网上搜到了一个神人的修理方案,这给了我很大的启发

4块5毛钱,自己动手维修air15转轴
膜拜神人!

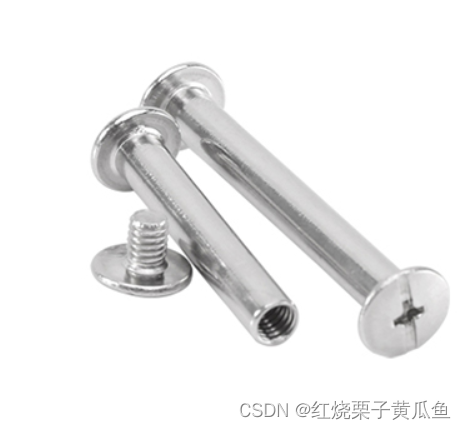

我决定打穿后盖用平头子母钉对锁螺丝进行紧固(螺钉可以用直接原装的M2大扁头黑螺钉,这款的头不够大不能覆盖),规格M227*0.5厚。
在这里插入图片描述

转轴

根据网友的总结以及我后面的拆机实践来看,转轴的紧固力有问题。要调整这个最简单不用钱。

维修记录

1、C面更换 约¥150

在这里插入图片描述

拆开后盖第一件事情是拔电源,拔电源,拔电源

拍照留念然后把能拆的全拆了,买个带键盘C壳更换。
注意:保留照片免得漏了什么螺丝钉找不到地方装
更换下来的旧壳,注意照片右上角的螺母座已经全碎了。
更换下来的旧壳,注意照片右上角的螺母座已经全碎了

2、屏幕维修

首先,将完整的屏幕带屏轴壳从C面拆卸下来。
然后,将屏轴壳往左或者右推动我忘了,推完松动取下,切勿蛮力撬开。
其次,拆下B面,比较柔软这个,请慢慢拆卸,断了就上网去买吧60+。
最后,取下转轴

忘了截图了,用神人的图凑活下
忘了截图了,用神人的图凑活下先用胶水将屏幕脱胶的地方进行紧固,静置24小时。

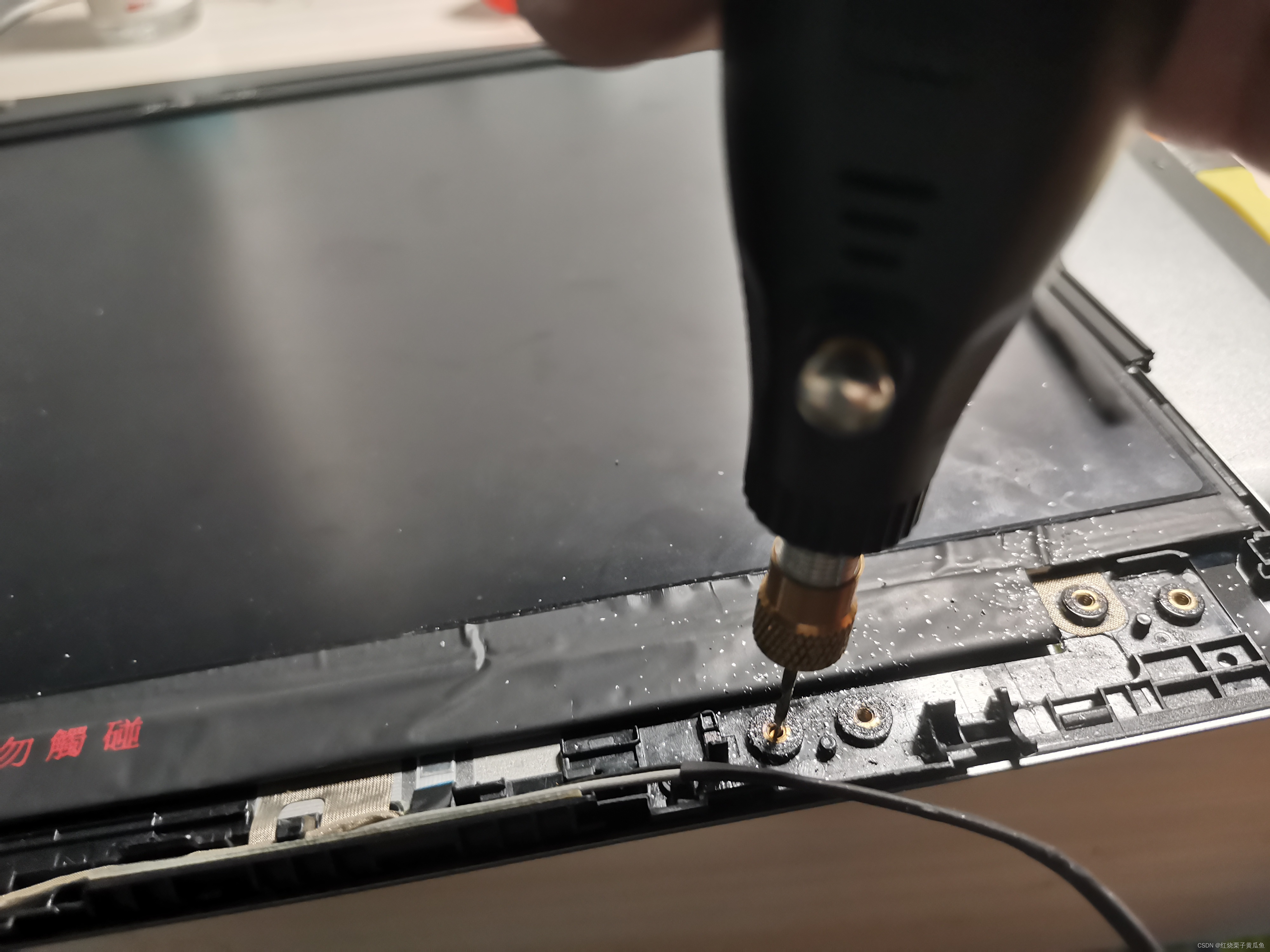

开始钻孔
由于找到的最小的尺寸是3mm所以要进行扩孔操作。

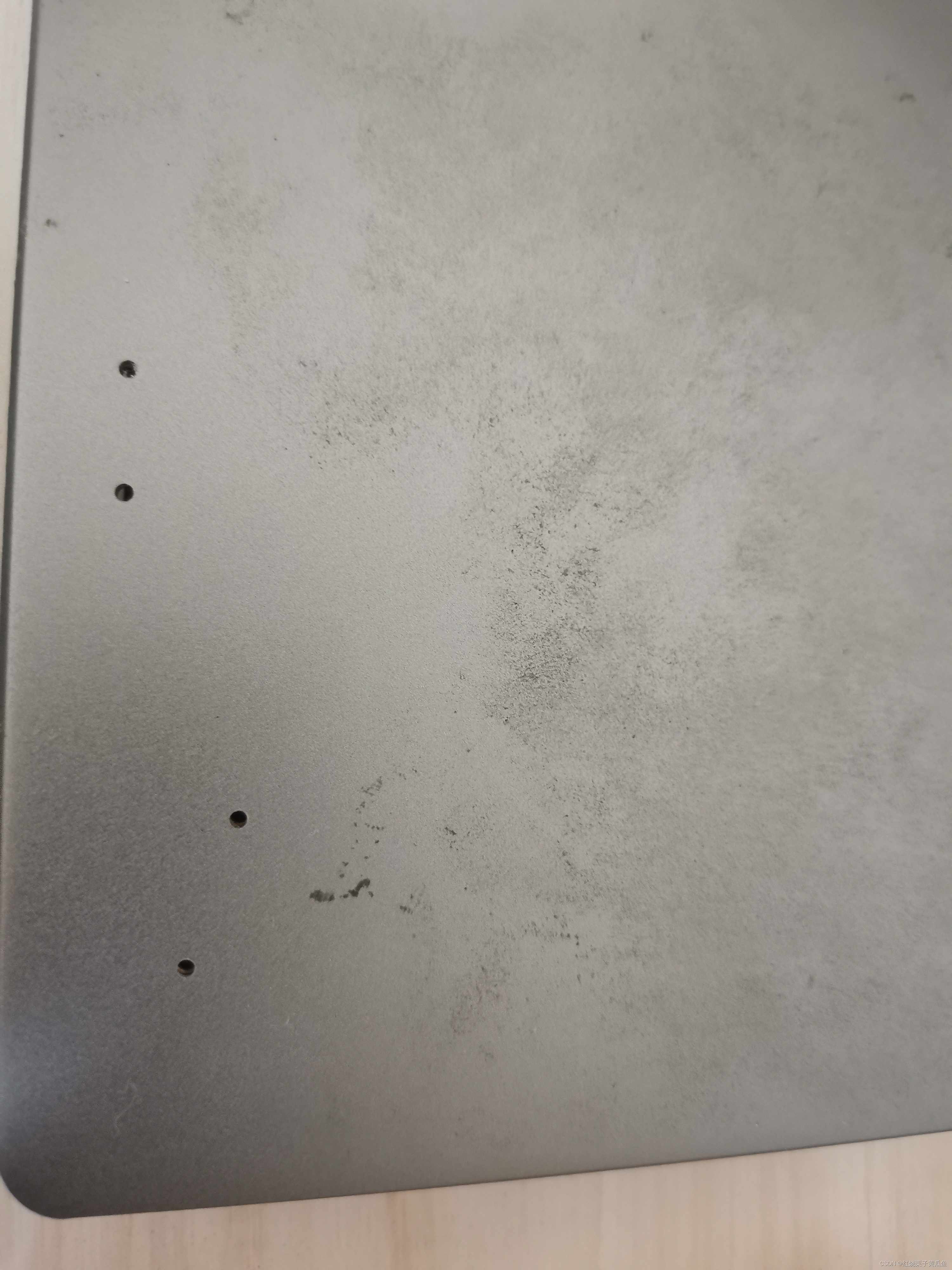

先用2mm钻头开小孔,后用3mm钻头开大孔

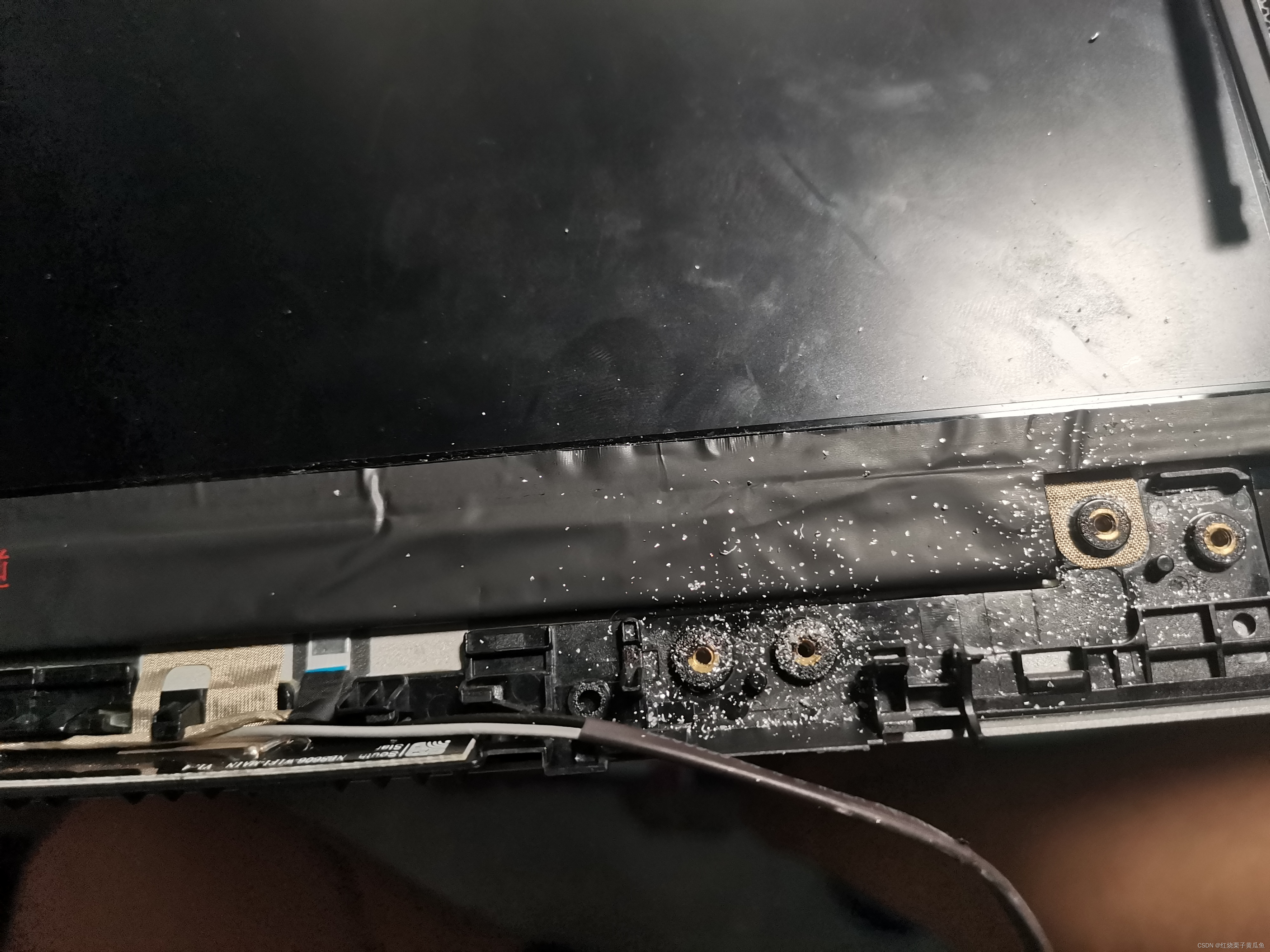

在这里插入图片描述在这里插入图片描述在这里插入图片描述

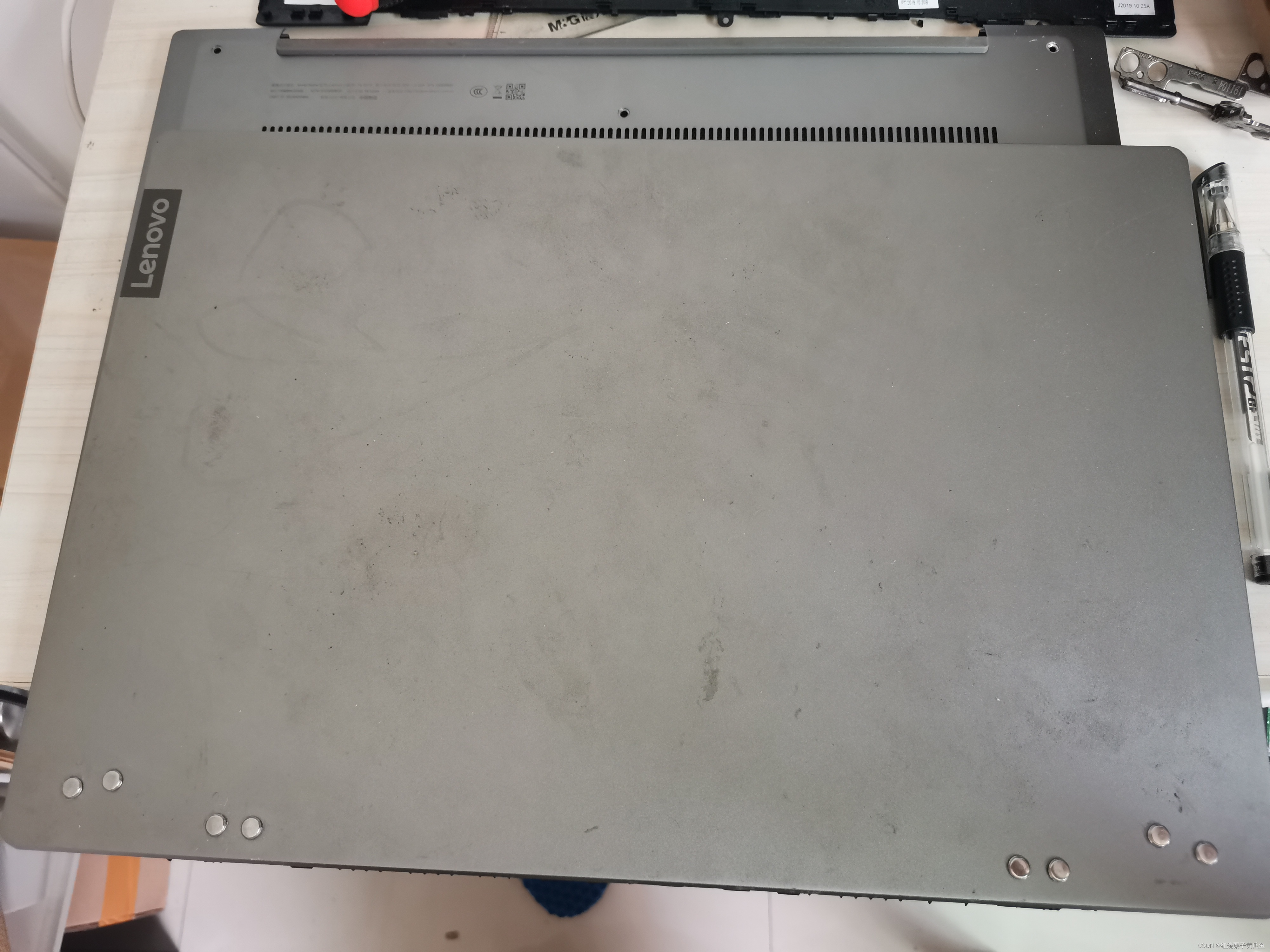

最终结果
在这里插入图片描述

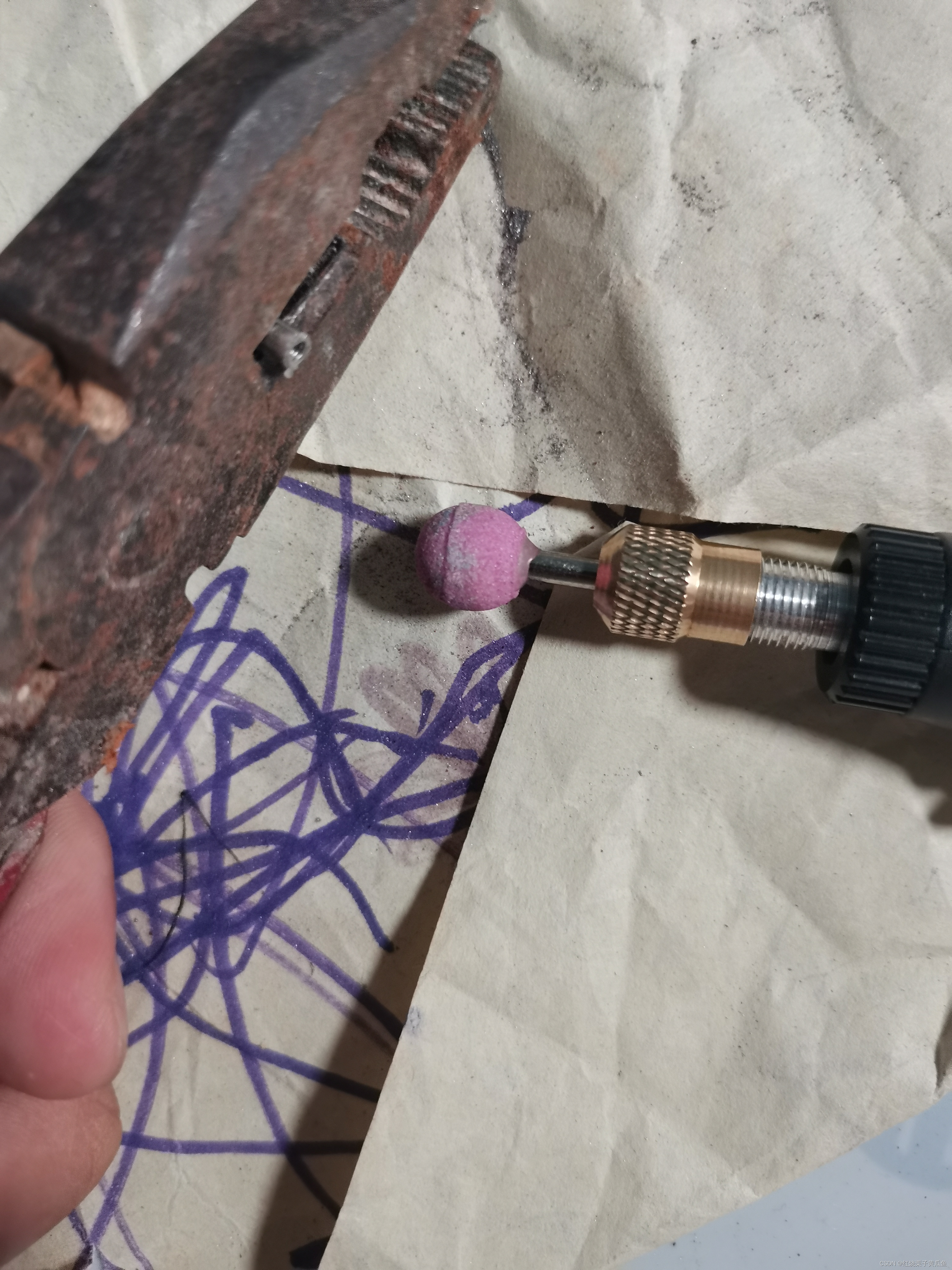

买的尺寸是M3*4的,由于尺寸原因需要将螺母打磨掉一部分,

不过我事后想到其实可以垫个薄垫片的,擦~

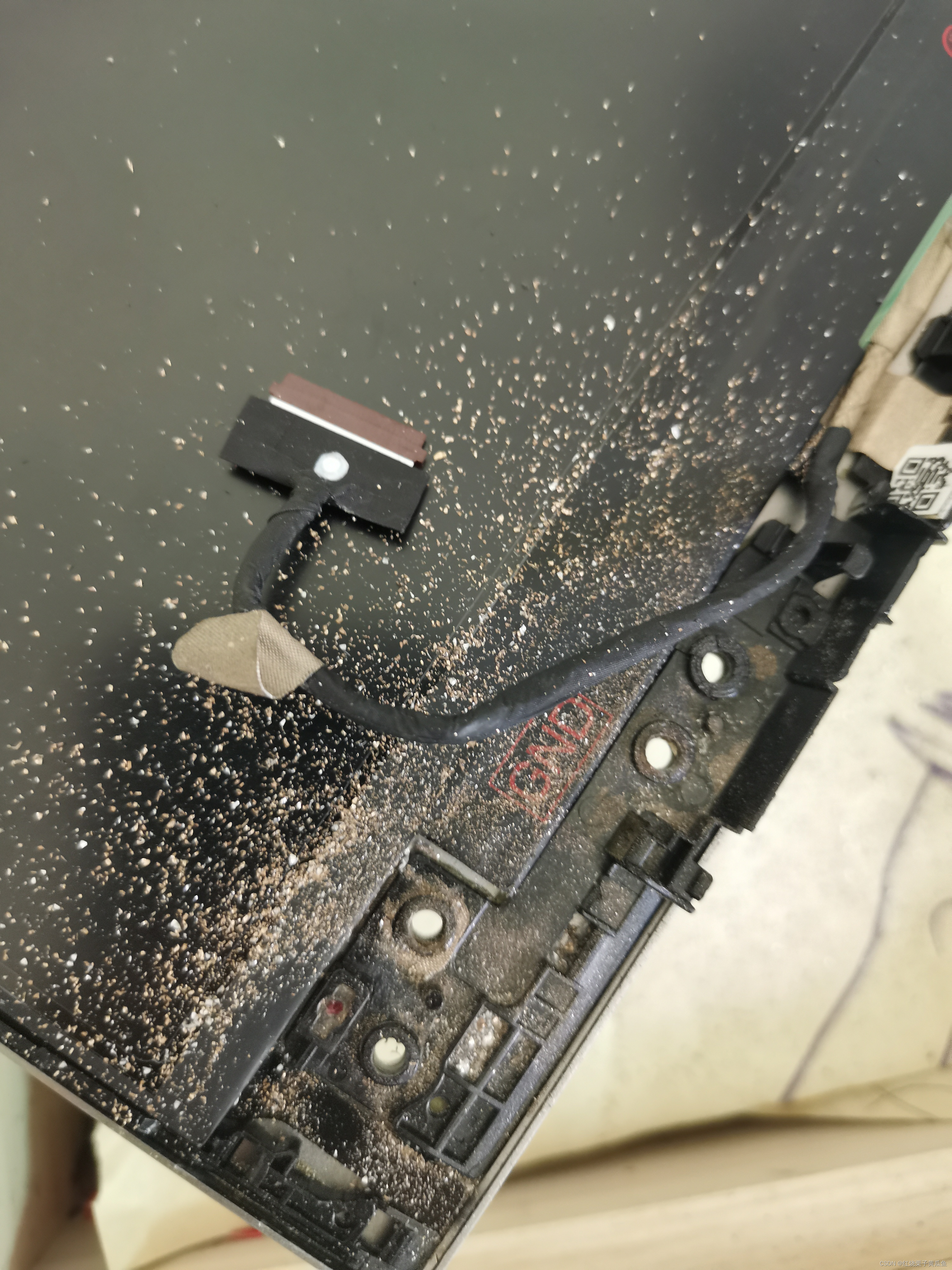

在这里插入图片描述开始镶嵌螺母并且用胶水固定

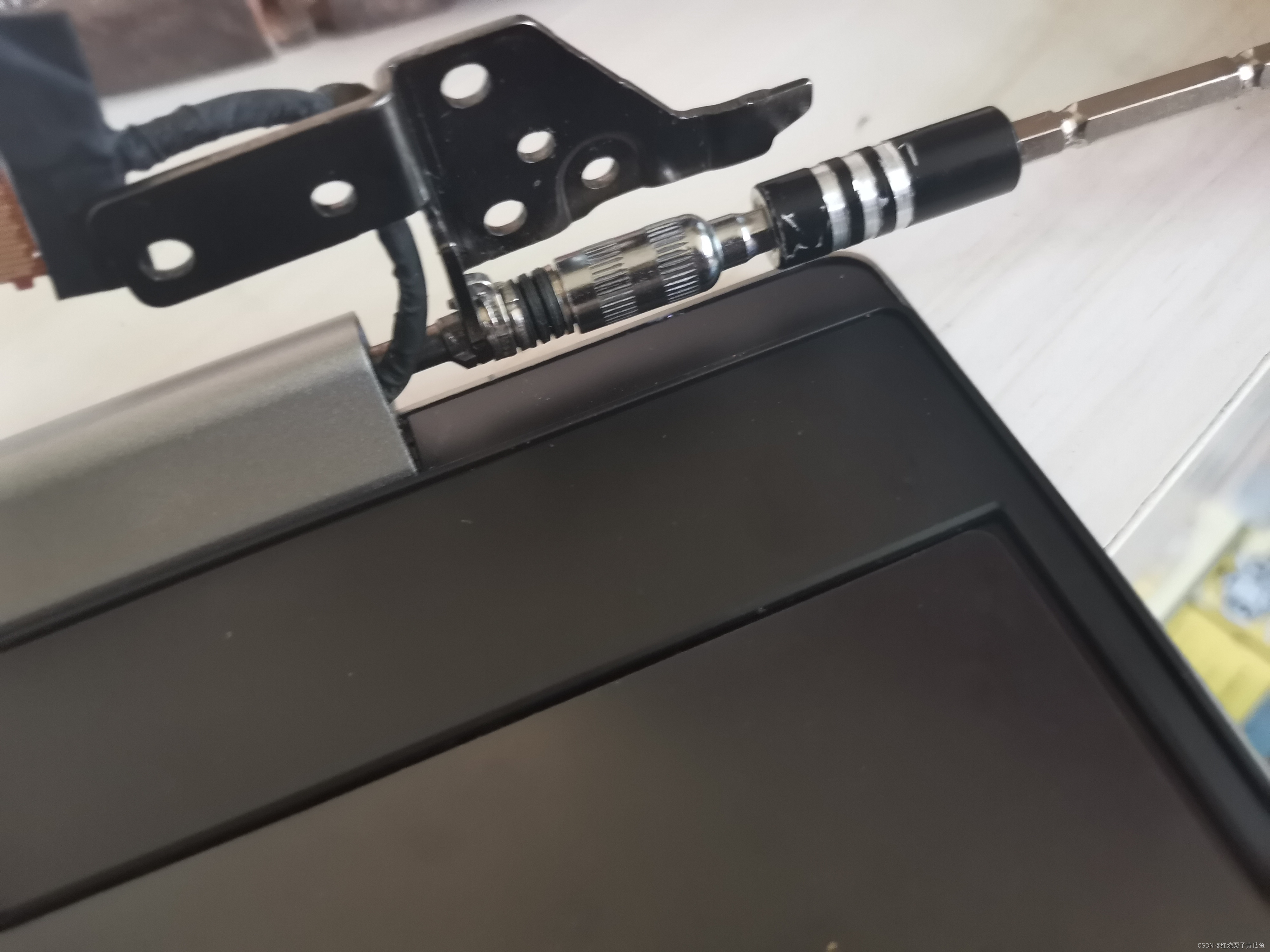

在这里插入图片描述用原装螺母将转轴固定在A面,安装开头揭下来的B面并且保证贴合,

调整转轴松紧
调整转轴松紧将屏幕和C面结合,静置半天让胶水紧固。然后开始手动测试转轴松紧,按自己手感微调。

最后虚掩上后盖,开机测试。
ps.由于更换C面,头几次开机无法识别触摸板,多重启几次好像就可以了。不知道怎么回事,反正它就这么好了。
一切正常后拧紧后盖螺丝。

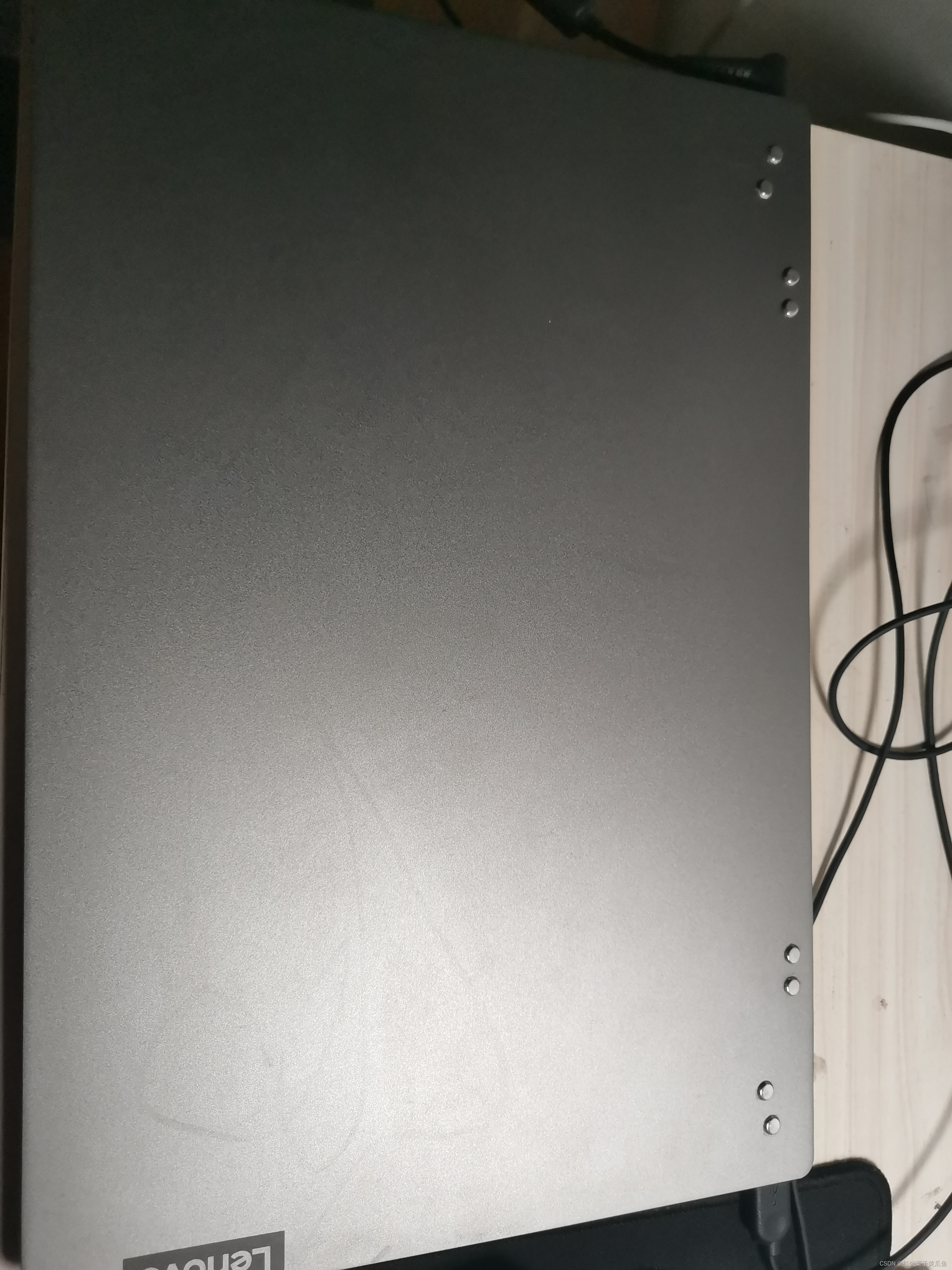

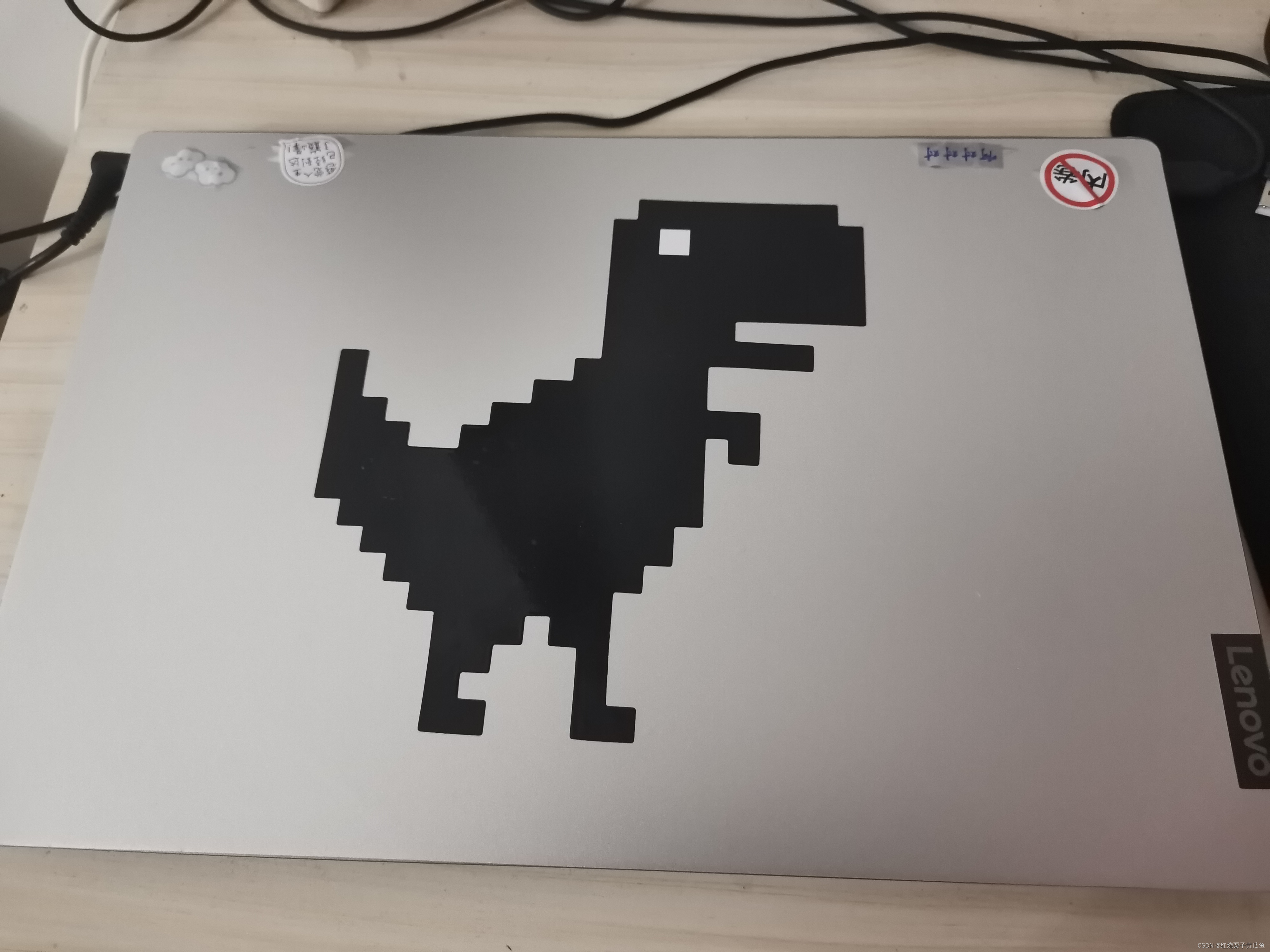

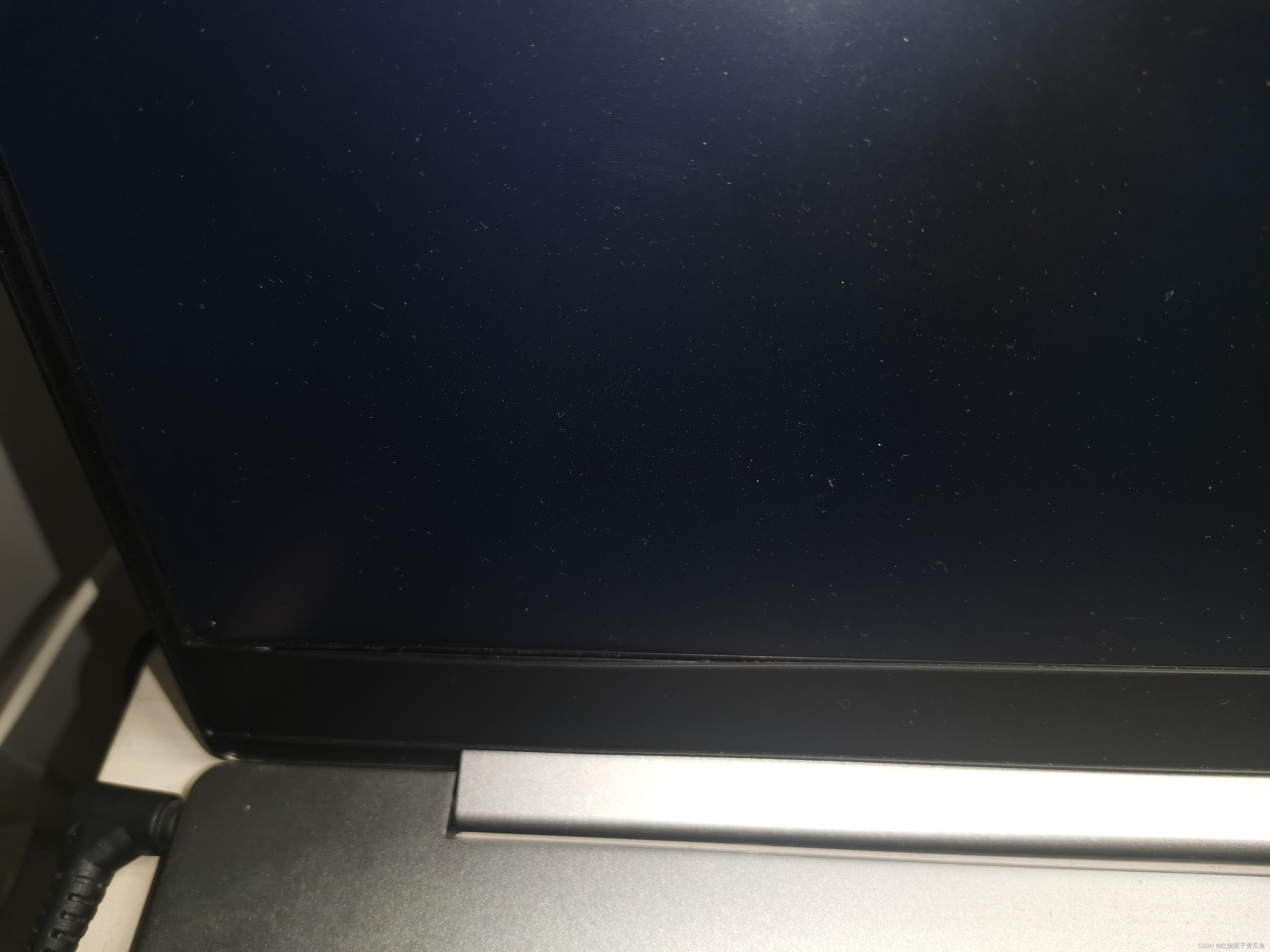

最终效果图:
在这里插入图片描述在这里插入图片描述

最终维修费用:
C面:¥155
子母对锁螺钉:¥4
胶水:¥10
A面膜:¥7.9
贴纸:自选
小电钻,螺丝刀,拆机工具,游标卡尺自备

美帝良心想!!!!!!
