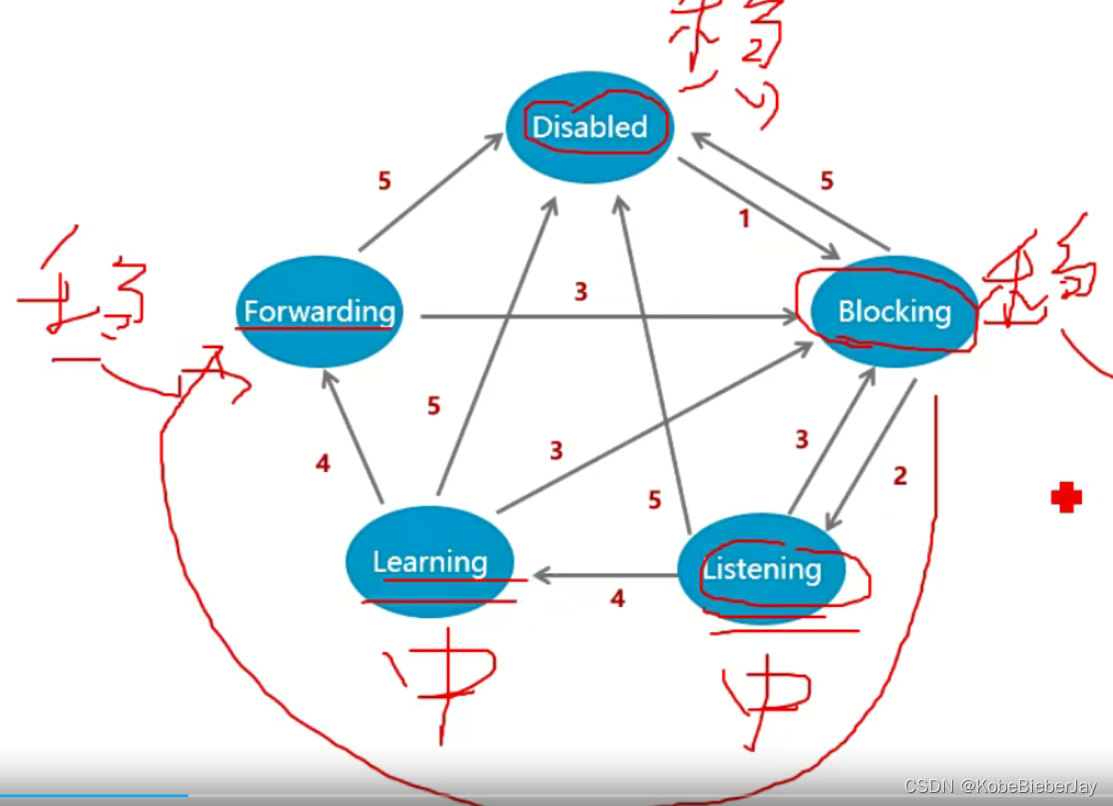

端口状态的转换

临时环路：DP网线断了，AP变为DP，但是当网线修好会变成临时环路，最终也会被STP破环
只有Forwarding能转发用户流量
在这里插入图片描述

端口状态变化过程

Disable：禁用状态，STP被禁用，交换机没有开启STP协议
Blocking：阻塞状态，AP端口的最终状态。#只能够接受并且处理BPDU，不能转发BPDU，不能够学习MAC地址，不能够转发用户流量（根桥发过来的话）
Listening：侦听状态，可以转发BPDU，但是不能转发用户流量，不能学习MAC地址 #
Learning：学习状态，学习MAC地址，可以转发BPDU，不能转发用户流量
Forwarding：转发状态，可以转发BPDU，可以学习MAC地址，转发用户流量

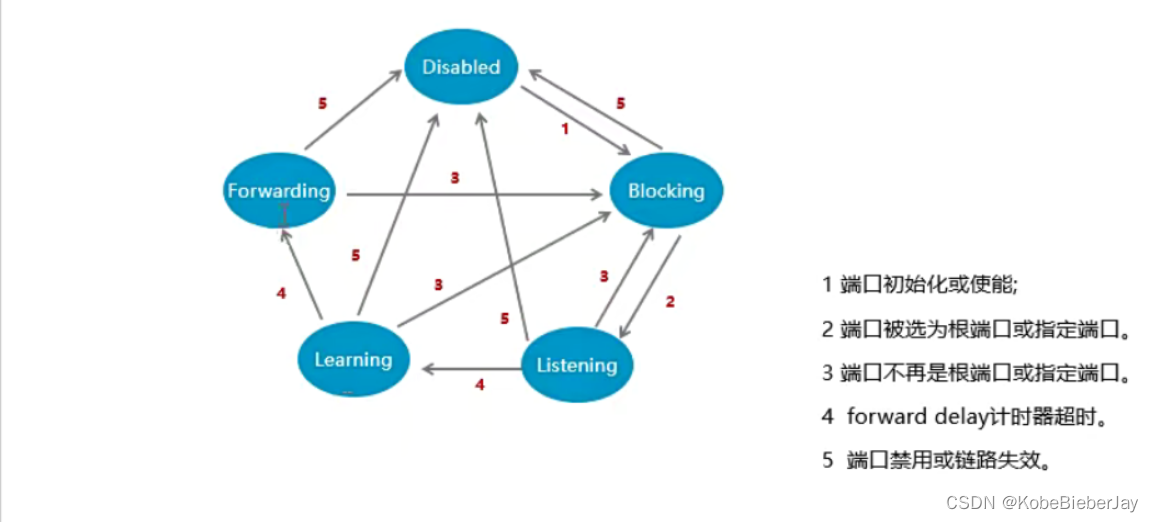

如下图：中间状态可以向稳定状态转换，但是稳定状态不能向中间状态转变
在这里插入图片描述

状态转换

DIsable >Blocking(很快就到)>Listening>Learning>Forwarding
很快 15s 15s
