在日常生活中，串口通信无处不在。比如家里的无线路由器，它和外部设备进行数据交互时，可能就用到了串口；智能电表通过串口将用电数据传输给电力公司的采集系统。这些场景都离不开串口通信技术，它就像设备之间的“隐形桥梁”，默默传递着数据。接下来，就让我们深入了解串口的各种知识。

一、串口标准大不同

（一）RS232：短距离通信的“小能手”

RS232采用不平衡传输方式，也就是单端通讯，专门为点对点通信设计，驱动器负载在3 - 7kΩ，适用于本地设备间的短距离通信。但它有不少缺点：

1. 信号电平值高，容易损坏接口芯片，而且和TTL电平不兼容，连接TTL电路时需要电平转换电路；
2. 传输速率较低，异步传输时波特率在100kbps左右；
3. 共地传输方式容易产生共模干扰，抗噪声干扰能力弱；
4. 传输距离有限，标准最大传输距离是50英尺，实际也就50米左右。在9600波特率下，建议传输距离在13米以内，波特率越高，传输速度越快，但距离越短、抗干扰能力越差。早期的计算机与调制解调器连接，就常用RS232接口，还有一些工业现场的调试设备，在短距离内和电脑进行数据交互时也会用到它。

（二）RS485：长距离多点通信的“主力军”

RS485是多点通信的串口标准，适用于连接多个设备的长距离通信。它使用一对数据线（D +和D -）进行差分传输，能实现最长1200米的通信距离，可进行半双工或全双工通信，最高传输速率达10Mbps，电压电平范围为 - 7V至 + 12V。在工业自动化领域应用广泛，比如工厂的监控系统，多个摄像头通过RS485总线将视频数据传输给中央监控室；在智能建筑中，RS485用于连接各类传感器和控制器，实现对灯光、温度、湿度等环境参数的集中监测和控制。

（三）RS422：中长距离高速通信的“佼佼者”

RS422同样是多点通信标准，和RS485类似，但它使用两对差分数据线（发送线和接收线），通信距离最长也能达到1200米，支持全双工通信，传输速率可达10Mbps，电压电平范围是 - 7V至 + 7V。它常用于对高速、长距离传输有需求的设备连接，比如高速打印机、数据采集设备等。在一些气象监测站，多个传感器采集的数据需要快速、准确地传输到数据处理中心，RS422就可以很好地满足这一需求。不过，它的总线由两组双绞线（4根线）组成，分别标为R +、R -、T +、T -，布线成本较高，接线时也容易出错。

（四）平衡传输：RS422和RS485的“秘密武器”

RS422和RS485与RS232不同，采用差分传输方式，也就是平衡传输。它们使用一对双绞线，一根定义为A，另一根定义为B。通常，发送驱动器A、B之间的正电平在 + 2 ~ + 6V表示一个逻辑状态，负电平在 - 2 ~ - 6V表示另一个逻辑状态。还有信号地C，RS485中还有“使能”端，RS422中该端可用可不用。“使能”端用于控制发送驱动器与传输线的连接和切断，起作用时，发送驱动器处于高位状态，即“第三态”，区别于逻辑“1”与“0”。这种差分传输方式大大提高了抗干扰能力，保证了数据在长距离传输中的准确性。

二、接线定义与电气特性对比

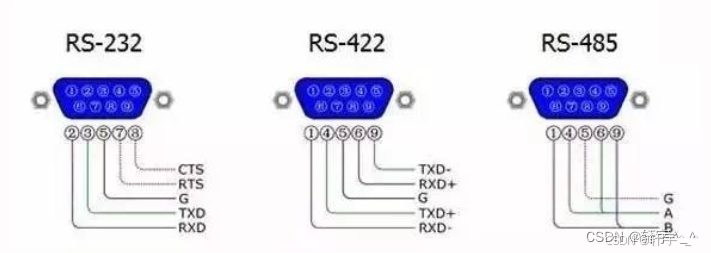

为了更直观地了解RS232、RS422和RS485的差异，我们通过表格对比它们的接线定义和电气特性：

规定	RS232	RS422	RS485
工作方式	单端	差分	差分
节点数	1收、1发	1发10收	1发32收
最大传输电缆长度	50英尺	400英尺	400英尺
最大传输速率	20Kb/S	10Mb/s	10Mb/s
最大驱动输出电压	+/-25V	-0.25V ~ +6V	-7V ~ +12V
驱动器输出信号电平(负载最小值)	+/-5V ~ +/-15V	+/-2.0V	+/-1.5V
驱动器输出信号电平(空载最大值)	+/-25V	+/-6V	+/-6V
驱动器负载阻抗(Ω)	3K ~ 7K	100	54
摆率(最大值)	30V/μs	N/A	N/A
接收器输入电压范围	+/-15V	-10V ~ +10V	-7V ~ +12V
接收器输入门限	+/-3V	+/-200mV	+/-200mV
接收器输入电阻(Ω)	3K ~ 7K	4K(最小)	>12K
驱动器共模电压	-	-3V ~ +3V	-1V ~ +3V
接收器共模电压	-	-7V ~ +7V	-7V ~ +12V

三、串行数据格式与相关概念解析

（一）串行数据格式

异步串行数据一般格式为：起始位 + 数据位 + 停止位（无校验）。其中，起始位1位，数据位可以是5、6、7、8位，停止位可以是1、1.5、2位。通常，我们会将串口通信格式设置为1起始位、1停止位、8数据位，这样传输1byte数据就是10bit。除了这些基本组成部分，在一些对数据准确性要求较高的场景中，还会加入校验位。常见的校验方式有奇偶校验、CRC校验等。奇偶校验是通过计算数据位中1的个数来确定校验位的值，奇校验要求1的个数为奇数，偶校验要求1的个数为偶数。接收端根据校验规则来判断数据是否传输正确。

（二）带宽与波特率

1. 带宽：带宽是数据的传输能力，指单位时间内能够传输的比特数。在数字设备中用bps（b/s）表示，即每秒最高可传输的位数；模拟设备中用Hz表示，即每秒传送的信号周期数。描述带宽时常常省略单位，比如10M实际就是10M b/s。带宽计算公式是：带宽 = 时钟频率 * 总线位数 / 8。在实际应用中，带宽的大小直接影响数据的传输效率，比如高速网络设备需要更高的带宽来保证大量数据的快速传输。
2. 波特率：波特率又称调制速率、传符号率，指单位时间内载波参数变化的次数，能以波形每秒的振荡数衡量，是信号传输速率的度量单位，单位为“波特每秒（Bps）”。
3. 计算每个电平的宽度公式为：
   宽度 = 1 / 波特率，例如波特率为460800时，电平宽度约为2.17e - 6 s。在示波器上，信号从起始位（一个下拉电平）开始，到停止位（一个上拉电平）结束。波特率的选择要综合考虑传输距离、抗干扰能力等因素，比如在长距离传输且干扰较大的环境中，可能需要选择较低的波特率来保证数据的准确性。

（三）TTL电平与RS232电平波形示例

以0x55aa（0101 0101 1010 1010）为例，采用8位数据位、1位停止位传输时：

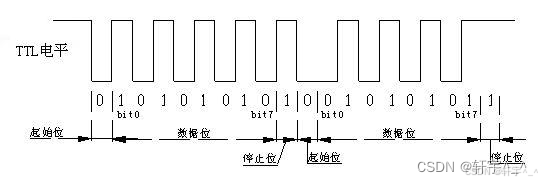

• TTL电平：线路空闲或数据传输结束时，对于正逻辑的TTL电平，线路总是1。数据传输时，先传第一个字节55，再传第二个字节aa，每个字节从低位向高位逐位传输。在示波器上观察，TTL电平的信号变化清晰直观，高电平一般为3.3V或5V，低电平为0V。

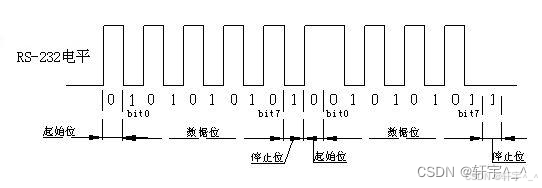

• RS232电平：与TTL电平不同，它是负逻辑，线路空闲或数据传输结束时状态与TTL电平相反。数据传输顺序和TTL电平一样。RS232电平的信号电压范围较大，通常以 - 3V至 - 15V表示逻辑1， + 3V至 + 15V表示逻辑0，这也是为了增强抗干扰能力，适应长距离传输的需求。



四、如何选择合适的串口标准

在实际项目中，选择合适的串口标准至关重要。如果是短距离、对速率要求不高且设备简单的场景，比如本地调试设备与电脑连接，RS232就足够了；要是涉及多个设备的长距离通信，且对抗干扰能力要求较高，像工业现场的多设备组网，RS485是不错的选择；而对于需要高速、长距离传输且支持全双工通信的设备，如高速数据采集系统，RS422更为合适。同时，还要考虑成本因素，RS422由于布线复杂，成本相对较高；RS485虽然布线相对简单，但在节点数量较多时，也需要合理规划。

通过以上对串口基本知识的全面解析，希望大家对串口通信有更深入的理解，在实际开发中能够根据需求灵活运用这些知识，让串口通信为你的项目发挥更大的作用。
