【PCS7】模拟量监视块MonAnL报警组态，延时报警（消除干扰）

以下仅列举常规情况。

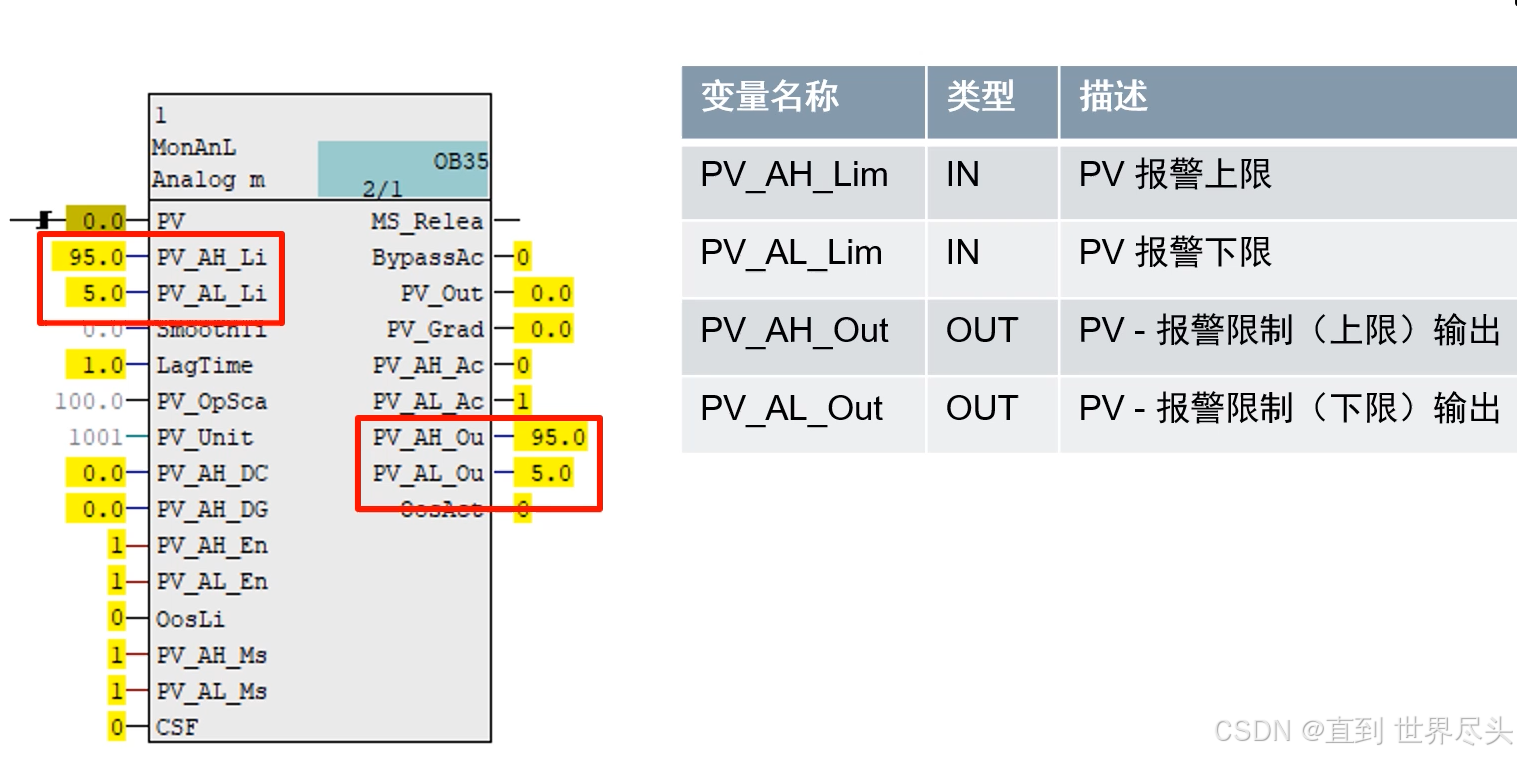

1.报警限值设置

PV_AH_Lim：报警上限值（高高报）

PV_AL_Lim：报警下限值（低低报）



对于每个测量点，一般有三对报警限值可以设置：高高报（AH）与低低报（AL）、高报（WH）与低报（WL）、容差高报（TH）与容差低报（TL）。报警限值的设定值为功能块的隐藏参数。

其中一般情况设置 高高报（AH）与低低报（AL）即可

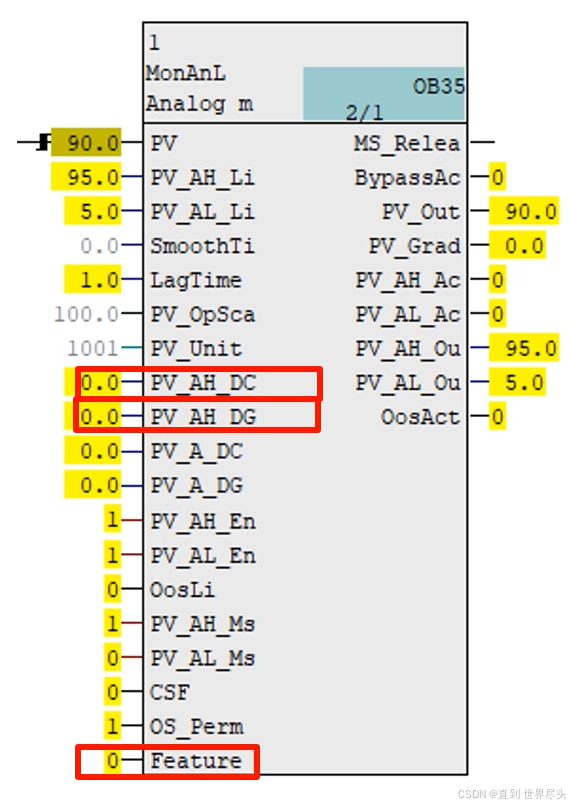

2.报警延时时间设置（以常用情况为例）

PV_AH_DC：进入报警延时时间

PV_AH_DG： 离开报警延时时间

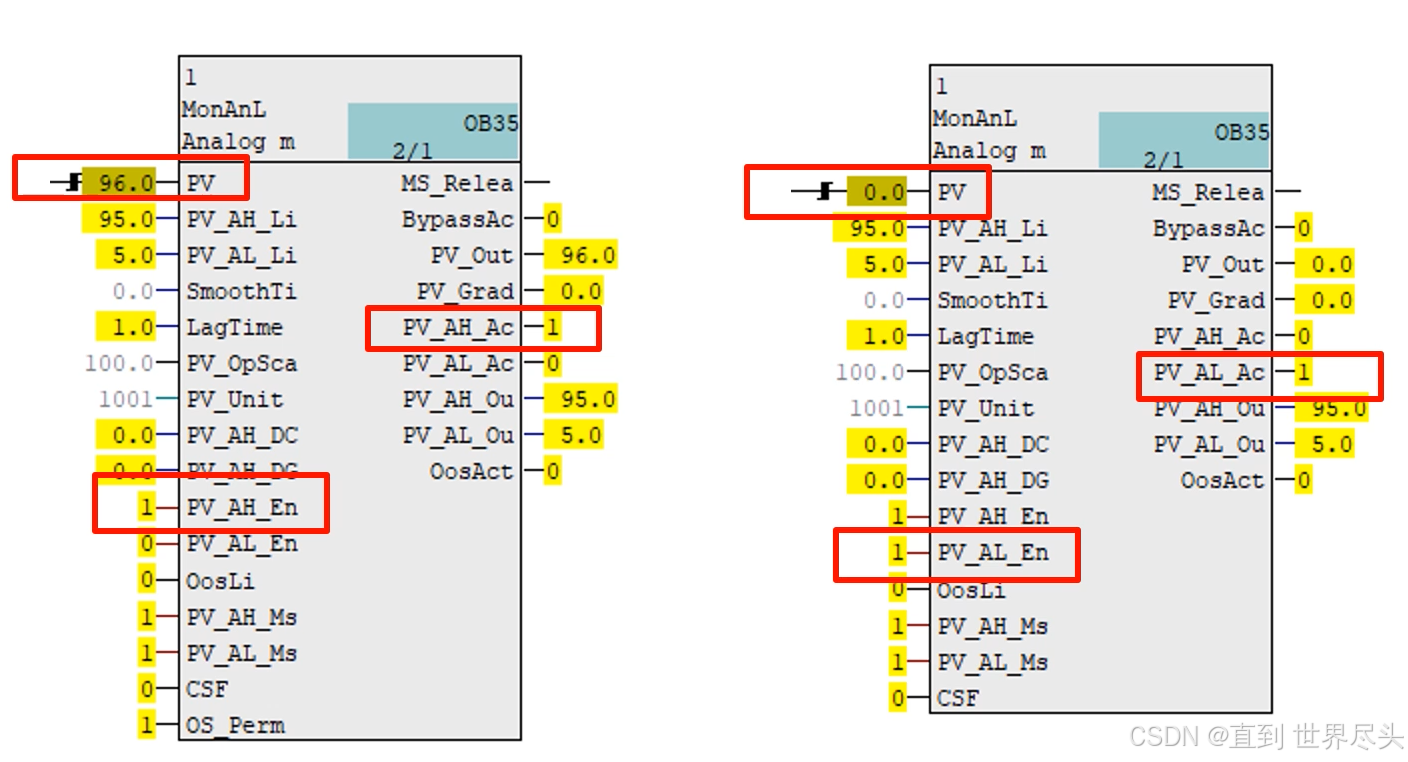

3.报警值到达输出

PV（96）超过报警上限95，PV_AH_En使能置位情况下。PV_AH_Act输出1

PV（0）低于报警下限5，PV_AL_En使能置位情况下。PV_AL_Act输出1



其他WL、WH、TL、TH均可按照以上进行设置。



4.报警值由操作员设置

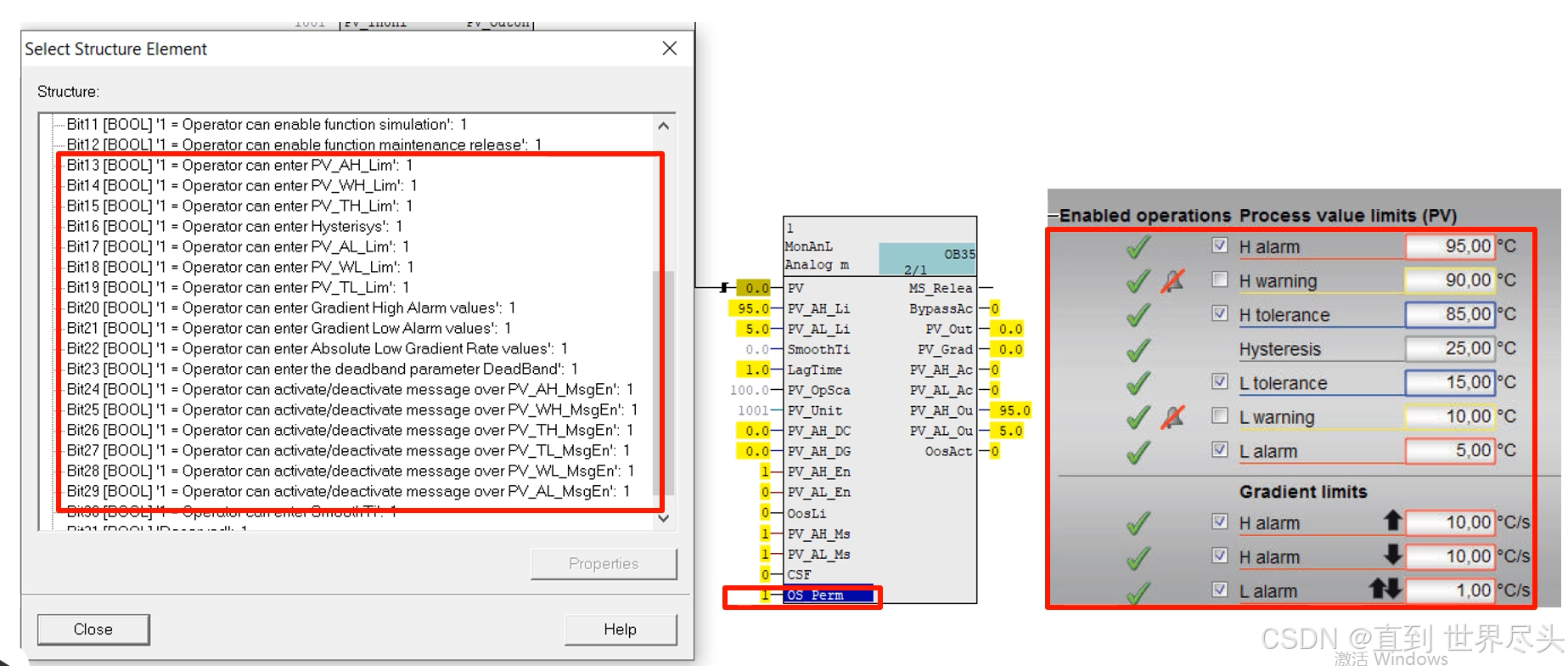

如上图，在CFC程序中设置这12个参数，可对对应消息进行启用或禁用。：

PV_AH_En（常用）

PV_WH_En

PV_TH_En

PV_TL_En

PV_WL_En

PV_AL_En （常用）

这6个参数对应右边面板报警值权限的设置。



ER_AH_En（控制偏差上限）

ER_AL_En（控制偏差下限）



或者通过MonAnL块的OS_Perm管脚进行设置：Bit13-Bit19

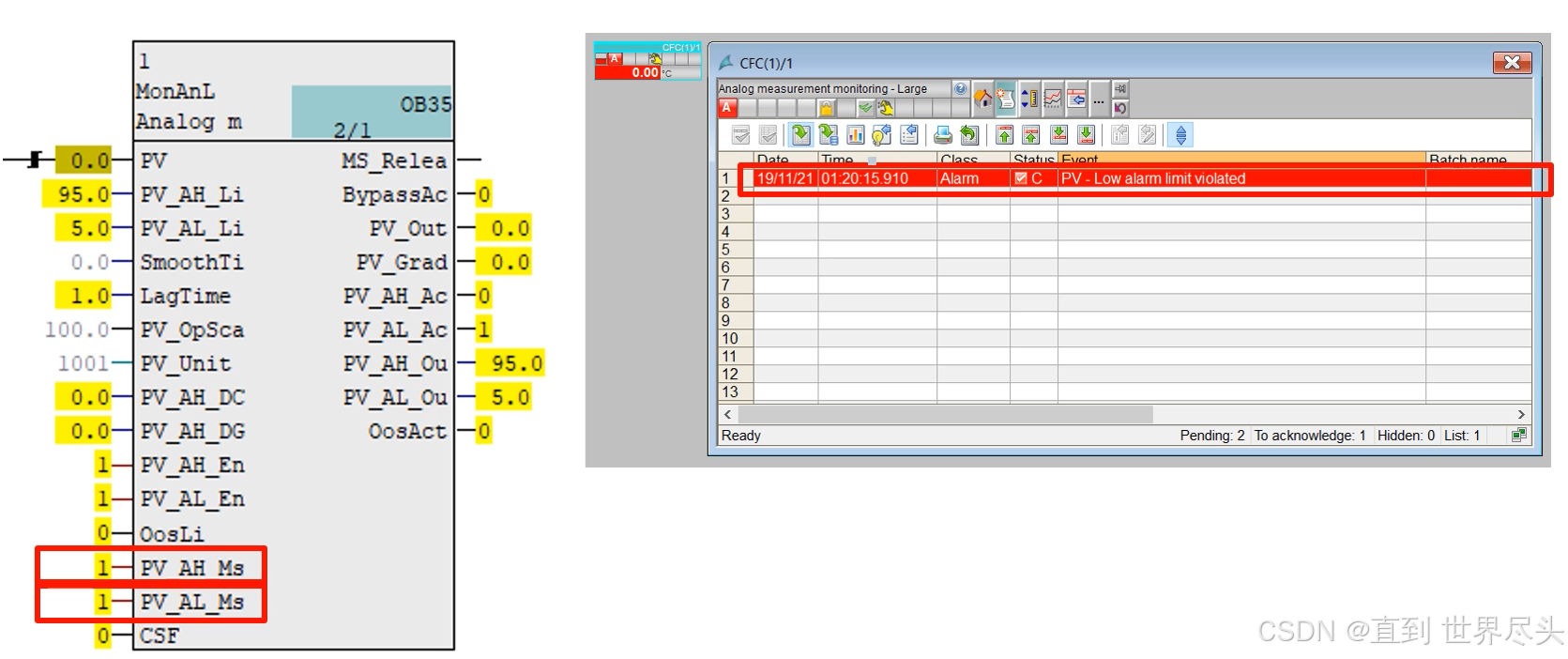

5.报警消息触发

PV_AH_Ms（常用）

PV_WH_Ms

PV_TH_Ms

PV_TL_Ms

PV_WL_Ms

PV_AL_Ms （常用）

这6个参数为报警抑制功能，设置为1时，则当过程值处于区间内时，触发对应报警信息。为0禁用在对应的报警前面出现带红线的铃铛图形。





PV低于报警下限， PV_AL_Ms=1,触发低于报警下线消息。

---

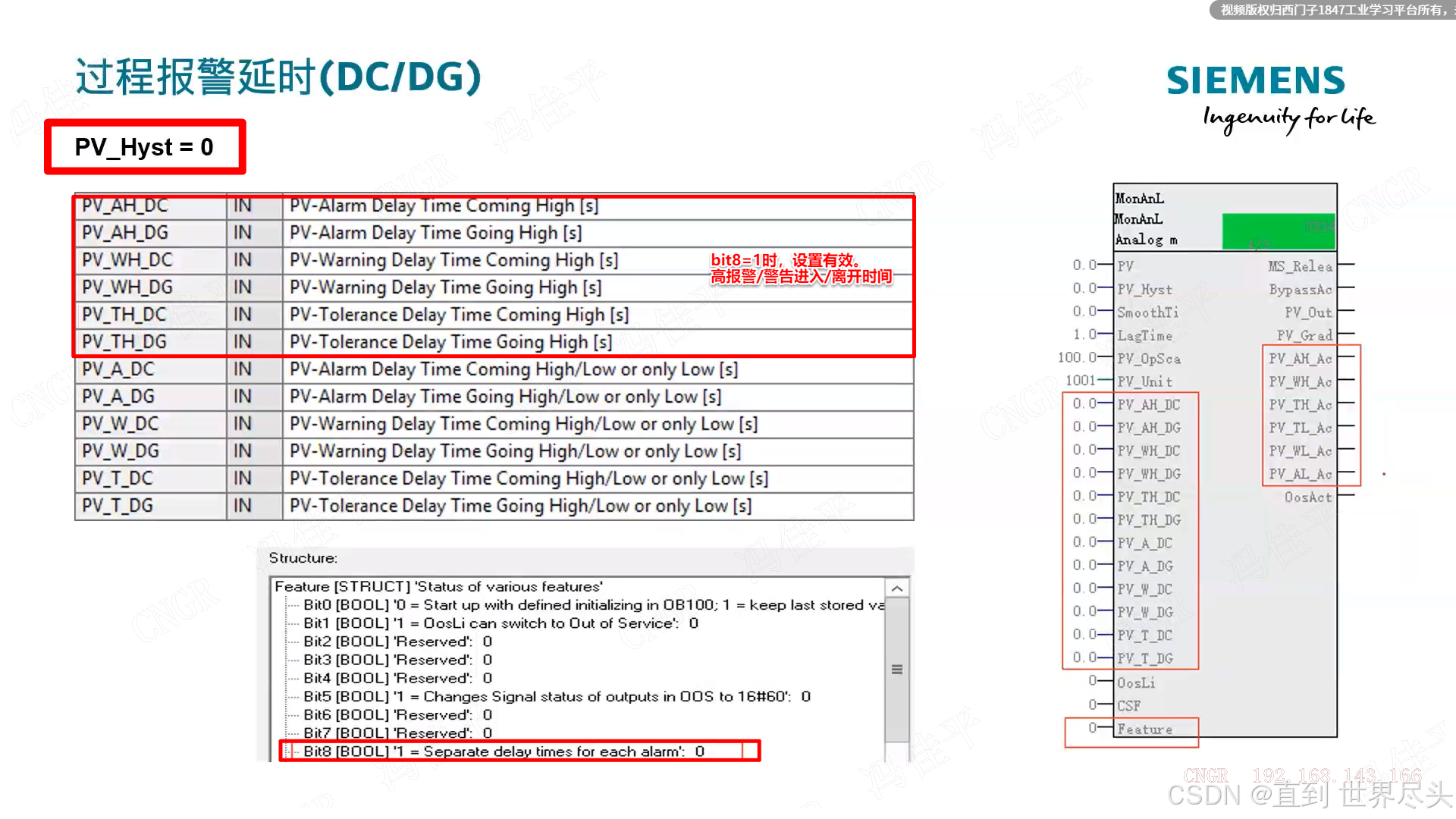

5. 模拟量监视块MonAnL报警组态，延时报警（消除干扰）



第一步：设置 PV_Hyst为0。

第二步：根据需要选择将Feature.Bit设置为0或1。

0：高报警进入延时与低报警进入延时一致，低报警离开延时与低报警离开延时一致。

1：高报警进入延时与低报警进入延时可分开设置， 低报警离开延时与低报警离开延时可分开设置。

一般情况下，设置为0已经够用。



以下以warm警告功能为例：
