ACL配置方法

一、ACL概述

1.1 ALC基本原理和基本作用

技术背景：需要一个工具，实现流量过滤。

ACL：access control list，访问控制列表。

ACL作用：通过对报文进行匹配和区分，实现：

• 对数据包的访问进行控制。
• 对协议控制。ICMP，TCP协议等

ACL配置在路由上，数据包从接口经过的时候，接口配置ACL策略，路由器会根据策略，检查数据包，然后根据策略做出相应的处理。

ACL在接口上如何应用：
在入口：数据包从入口进入路由器，能不能进入路由器
在出口：数据包经过路由器处理之后，数据包能不能出去。

1.2 ACL的组成和匹配顺序

ACL由若干条 permit或deny语句组成，每条语句就是该ACL的一条规则，permit/deny就是这条规则对应的处理动作。

ACL的应用规则和匹配顺序：

1. 一个接口的同一方向只能调用一个ACL。

2. 在一个ACL当中可以有多个规则，数量不限，规则的id从小到大排序，从上到下依次执行，默认步进5。

3. 数据包一旦被某个策略匹配，那么就不再继续向下匹配。

4. 默认是放行所有的（华为设备）。

1.3 ACL的不同种类及特点

1.3.1 ACL种类

• 基本ACL：范围2000~2999 只能匹配源IP地址。

• 高级ACL：范围3000~3999 源IP，目的IP，源端口，目的端口，三层和四层协议都可以支持：icmp、tcp、udp、http、https。

• 二层ACL：范围4000~4999 根据MAC地址匹配，如果设备更换，所有配置都要重新部署。所以一般不用。

1.3.2 ACL的使用原则

基本ACL：尽量用在靠近目的地。

高级ACL：尽量使用在靠近源的地方。

1.4 ACL配置相关

1.4.1 基本语句

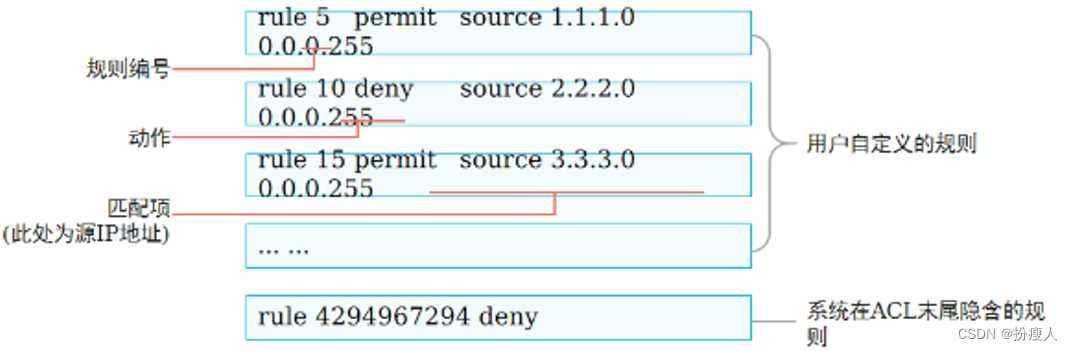

rule x（编号，可以不写，默认为5，默认步进5）	permit	source	1.1.1.0	0.0.0.255（通配符）

rule 10 deny source	1.1.1.0 0.0.0.255
permit 	允许访问
deny	拒绝访问

1.4.2 通配符

通配符是一个32bit的数制，又称反掩码。决定了哪些bit位要严格匹配，哪些bit位无需匹配。

匹配规则：“0”表示“匹配”，“1”表示“随机分配”。

例：匹配192.168.1.1/24对应网段，严格匹配前24位，后8位随机分配。通配符为0.0.0.255。

二、ENSP实验配置

2.1 实验要求

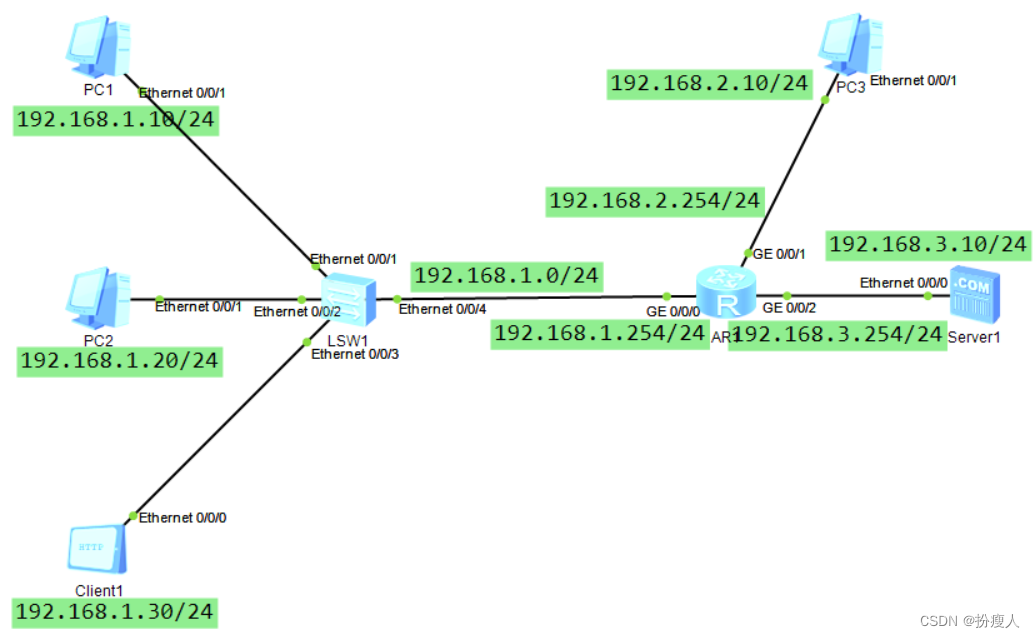

​ 建立拓扑如下，要求：

1. 仅允许PC1访问192.168.2.0/24网络（或仅允许PC1访问PC3）
2. 禁止192.168.1.0/24网络ping Web服务器Server1
3. 仅允许Client1访问Web服务器的Web服务。

2.2 配置

配置仅允许PC1访问PC3

##配置网关地址##
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.1.254 24
[r1-GigabitEthernet0/0/0]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 192.168.2.254 24
[r1-GigabitEthernet0/0/1]int g0/0/2
[r1-GigabitEthernet0/0/2]ip add 192.168.3.254 24

##配置ACL##
[r1]acl 2000	##创建基本ACL 2000
[r1-acl-basic-2000]rule permit source 192.168.1.10 0	##创建规则：允许固定源IP 通配符0
[r1-acl-basic-2000]rule deny source any	##禁止 所有源，因为默认在第二条，不影响上一条规则
[r1]int g0/0/1	##进入端口调用ACL
[r1-GigabitEthernet0/0/1]traffic-filter outbound acl 2000	##调用ACL2000，方向outbound，出端口

验证连通性：PC1 可ping通 PC3，PC2，Client1 ping不通PC3。

下面配置禁止192.168.1.0/24网络ping Web服务器Server1，并且仅允许Client1访问Web服务器的Web服务。

[r1]acl 3000	##创建高级ACL 3000
[r1-acl-adv-3000]rule deny icmp source 192.168.1.0 0.0.0.255 destination 192.168
.3.10 0		##禁止 ICMP协议，源IP网段 通配符 目的IP地址 通配符0
[r1-acl-adv-3000]rule permit tcp source 192.168.1.30 0 destination 192.168.3.10
0 destination-port eq 80	##允许 TCP协议 源IP 目的IP 目的端口（= 80，80是Web服务端口号）
[r1-acl-adv-3000]q
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000	##调用ACL服务，方向inbound,进入端口

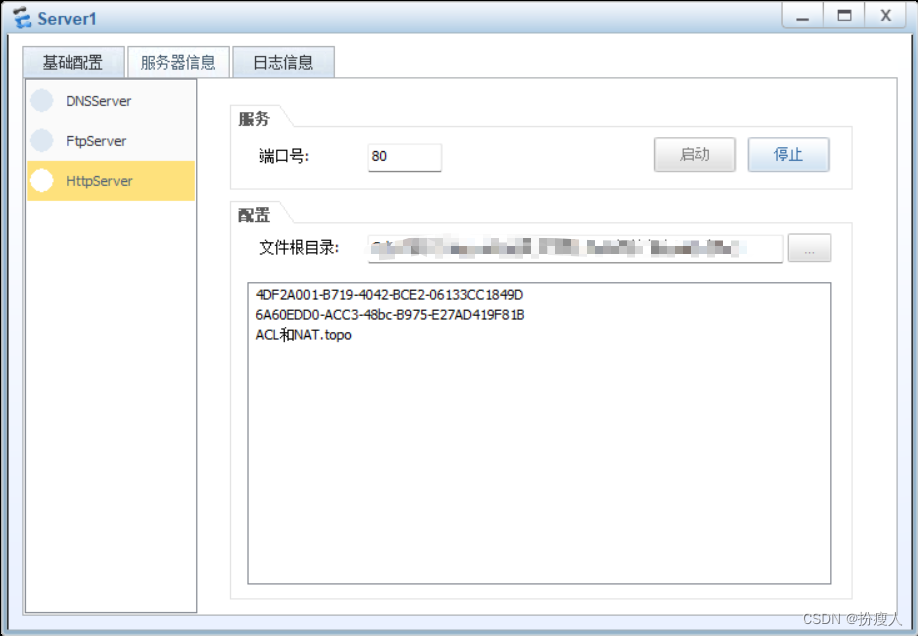

Web服务器Server1：启动Http服务端口80

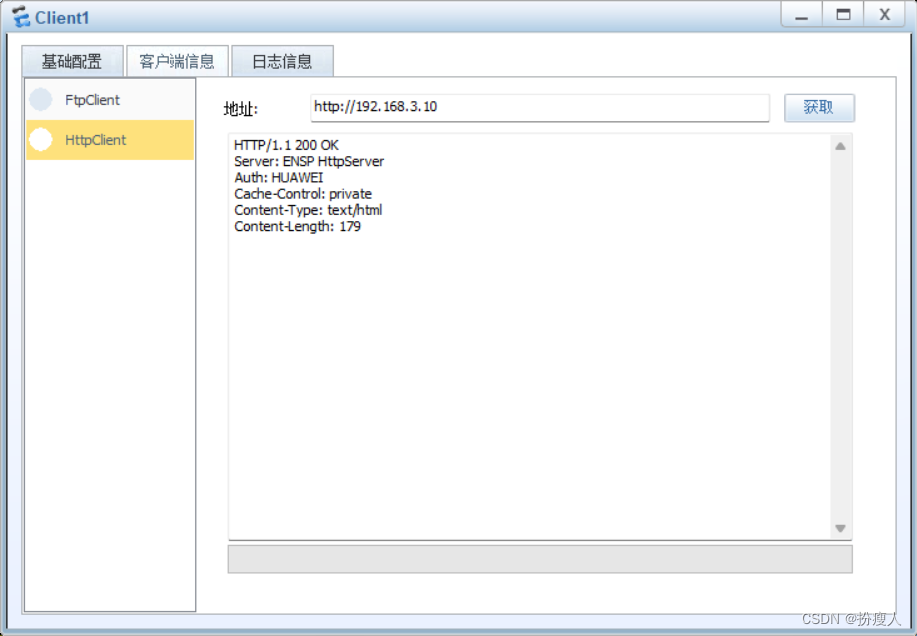

Client1：获取服务器Web服务

验证连通性：ping服务器不通，Client可访问Web服务。
