GeoScene Pro（ArcGIS Pro）+Adobe Illustrator制作专题图

本文介绍利用GeoScene Pro + AI制作专题图，实现的效果主要包括河流锥状面、注记的配置、蒙版剪切等效果

河流锥状面和注记制作

具体操作如下：

锥状面制作流程

（1）选中河流图层，在要素图层-外观-选择符号系统

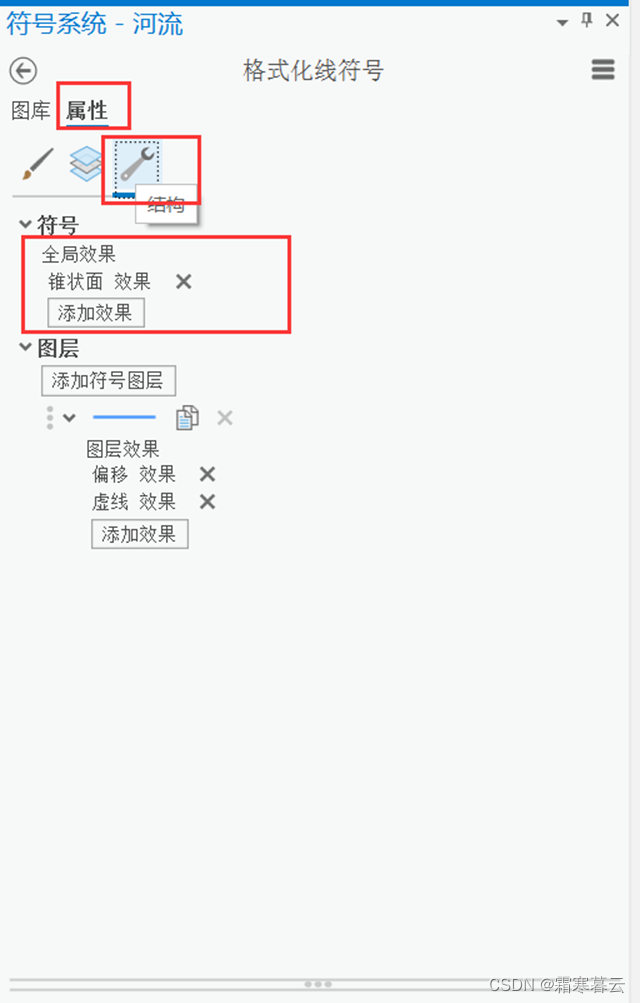

（2）选择属性-结构-在符号栏的全局效果中添加效果，选择锥状面效果。

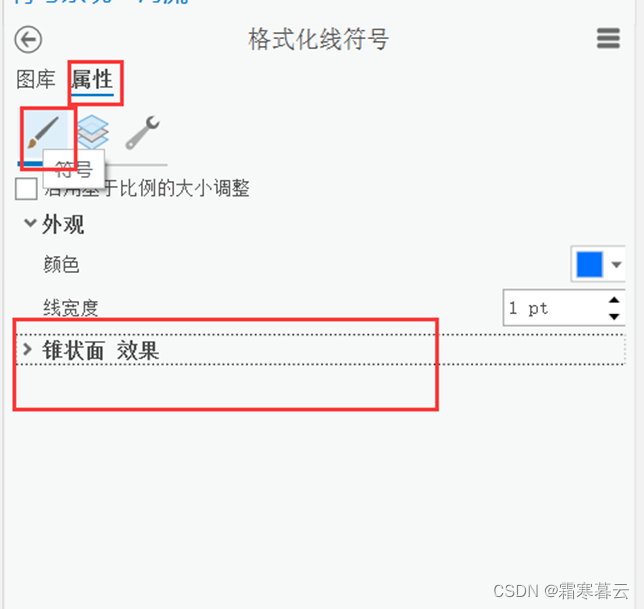

（3）选择属性-符号-锥状面效果，设置锥状面效果。包括长度、起始宽度和终止宽度，如果河流属性表中有起始宽度和终止宽度，可以选择对应的字段作为锥状面效果的起始和终止宽度。

河流标注制作

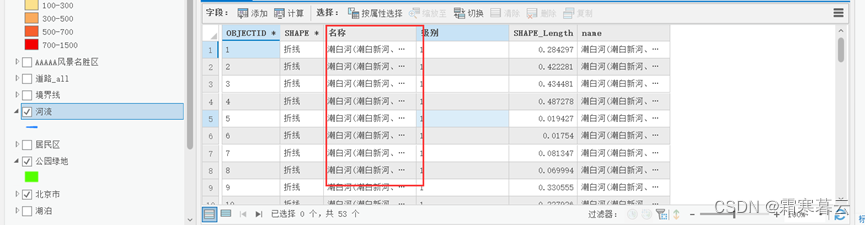

（1）打开河流标注（确保图层有名称字段及属性值）

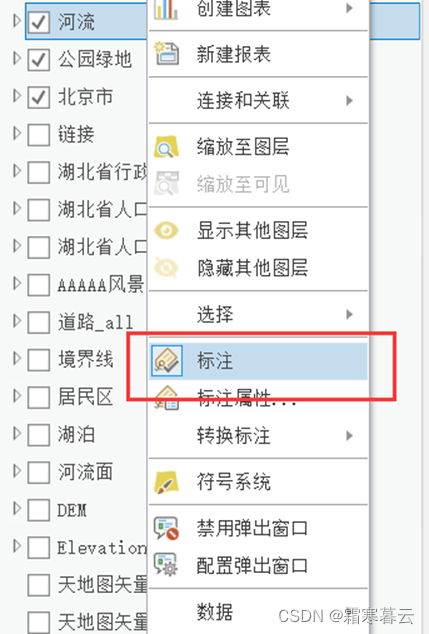

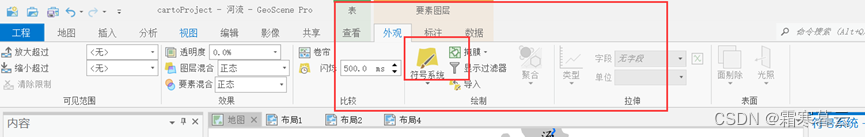

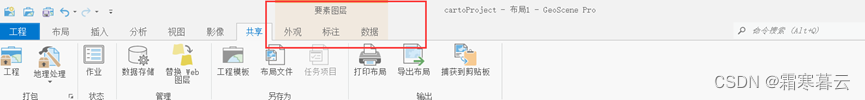

（2）选中河流图层，在窗口最上方有一“要素图层“选项卡，点击”标注“

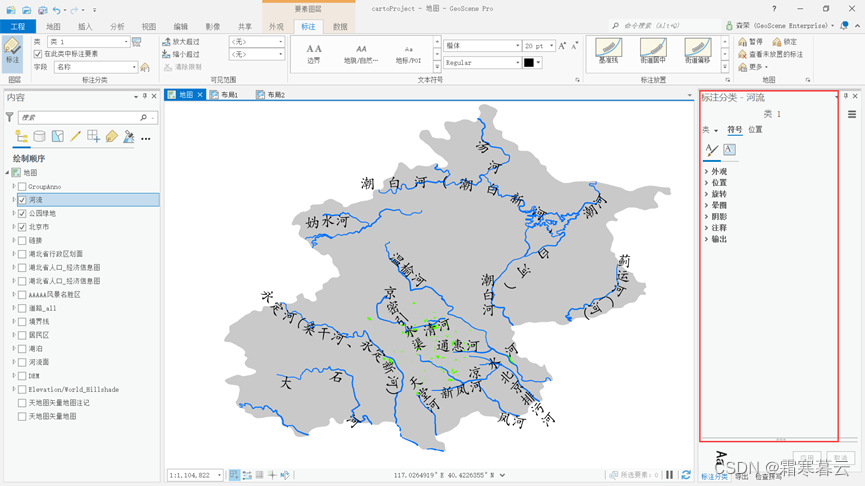

（3）展开“文本符号“功能项，会出现一个”标注分类“窗口。



（4）设置标注属性。常见的设置有字体、字号、颜色等，这里不作说明。将标注放置设置为河流放置-弯曲偏移，可以设置偏移量，默认为1pt。即可将标注沿河流线分布。
