电路基础--电阻

电阻器是电子电路中应用最多的元件之一。电阻器的种类繁多。
电阻器通常可分为固定电阻器、可变电阻器、敏感电阻器、熔断电阻器和排电阻器等。
固定电阻器可分为：碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻 器、合成碳膜电阻器、无机实心电阻器、有机实心电阻器等。
可变电阻器可分为：半可调电阻器和电位器。
敏感电阻器可分为：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、 湿敏电阻器等。
一 、电阻器的主要参数
电阻器的技术参数有标称阻值、允许误差、额定功率、温度系数等。
1. 标称阻值
标称阻值通常是指电阻器上所标示的阻值。电阻值的基本单位是欧姆(简称欧),用“Ω” 表示。在实际应用中，还常用千欧 (kΩ) 和兆欧 (MQ) 来表示。
兆欧 (MQ)、 千欧 (kΩ) 与欧姆 (Q) 之间的换算关系是：1MQ=1000kΩ,1kΩ=1000Ω
2. 额定功率
额定功率是指电阻器在一定的气压和温度下长期连续工作所允许承受的最大功率。如果 电阻器的功率超过额定值，电阻器就可能被烧毁。额定功率的单位是瓦，用 “W”表示。电阻器的额定功率值也有标称值， 一般分为1/8W 、1 /4W 、1/2W 、1W 、2W 、3W 、4W、5W 、10W 等，其中1/8W 和1/4W 的电阻器较为常用。
3. 允许误差
标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。 允许误差的等级如下表所示。

4. 温度系数
温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值
随温度升高而增大的为正温度系数，反之为负温度系数。金属膜、合成膜等电阻，具有较小的正温度系数，碳膜电阻具有负温度系数。
二、 几种常用电阻器的特点及应用

1. 碳膜电阻 碳膜电阻器是采用碳膜做为导电层。这种电阻器的价格便宜，阻值范围
   宽(12~10MQ), 精度等级±5%,±10%,±20%,体积比金属膜电阻大，温度系数为负值， 为具有良好的稳定性，工作温度都比较高。
2. 金属氧化膜电阻 它与金属膜电阻器相比，机械性能好，坚硬、耐磨；抗氧化能力
   强。其缺点是阻值范围小(通常在200kΩ 以下),温度系数比金属膜电阻大。
3. 金属膜电阻 金属膜电阻器是采用金属膜做为导电层，其外形和碳膜电阻的外形基
   本相似。金属膜电阻具有耐热性能好(能在125℃下长期工作)、稳定性好、温度系数小、噪声低等特点。在同种功率的情况下其体积比碳膜电阻小很多，另外它还比碳膜电阻精度高(误差可达±0 .05%),且阻值范围更宽(1~ 200 M2), 但成本相对要高。
4. 线绕电阻器 线绕电阻器是用康铜或锰铜丝绕在绝缘骨架上制成的。它具有精度 高、噪声小、电阻温度系数小、耐高温(能在300℃左右的温度下连续工作)、适用于大功率 的场合(额定功率 一般在1W 以上)、工作稳定等优点。缺点是阻值不大，成本较高。线绕电阻器的种类较多，可分为：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻 器、高频线绕电阻器。
5. 电位器 电位器是指电阻在规定范围内可连续调节的电阻器。电位器的规格标志一
   般采用直标法，即用字母和阿拉伯数字直接标注在电位器上。一般标志的内容有电位器的型号、类别、标称阻值和额定功率。
6. 水泥电阻 水泥电阻是将电阻线绕在无碱性耐热瓷件上，外面加上耐热、耐湿及耐
   腐蚀之材料保护固定并把绕线电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。水泥电阻通常用于功率大，电流大的场合。
7. 压敏电阻 压敏电阻意思是“在一定电流电压范围内电阻值随电压而变”,或者是说“电阻值对电压敏感”的电阻器。
8. 热敏电阻 热敏电阻器是一种对温度极为敏感的电阻器。该种电阻器在温度发生变
   化时其阻值也随之变化。热敏电阻按温度系数可分为正温度系数热敏电阻器和负温度系数热敏电阻器。热敏电阻器的标称电阻值是指环境温度为25℃时的电阻值。
   (1)正温度系数热敏电阻器又称PTC 热敏电阻，温度升高时该电阻器电阻值也随之增大， 而且阻值的变化与温度的变化成正比关系；但当电阻器的温度超过一个定值时，其阻值将急剧增大，当增大到最大值时，其阻值将随温度的增加而开始下降。
   (2)负温度系数热敏电阻器又称NTC 热敏电阻，其最大特点是电阻值与温度的变化成反
   比，即电阻值随温度的升高而降低。
9. 排阻 所谓排阻就是若干个参数完全相同的电阻，它们的一个引脚都连到一起，作
   为公共引脚。其余引脚正常引出。所以如果一个排阻是由n 个电阻构成的，那么它就有n+1只引脚， 一般来说，最左边的那个是公共引脚。它在排阻上一般用一个色点标出来。误差等 级为±1%(F),±2%(G)±5%(J)
   10.贴片电阻 贴片电阻(SMD Resistor耐潮湿，高温，温度系数小。体积小，重量轻；电性能稳定，可靠性高。贴片电阻有5种参数，即尺寸、阻值、允差、温度系数及包装。具体尺寸有0402、0603、0805、1206、 1210、1812、2010、2512,最为常见的有0805、 1206两类，0805表示功率1/8W、1206 表示功率1/4W。 误差精度有±1%、±2%、±5%、±10% 精度，常规用的最多的是±1%和±5%。
   二、 电阻器的标注方法
   1. 直标法 直标法就是将电阻器的标称阻值及误差直接标注在电阻器的表面，使用者可
   以从电阻器的表面直接读出阻值及误差。

   2. 文字符号法 用数字、文字符号有规律的组合来表示电阻器的阻值与误差。

其中文字符号有R(Q)、k、M、G、T, 其值为k=10³,M=10°,G=10°,T=10¹²。 遇有小数时， 常以文字符号取代小数点。前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。如3Ω3表示3.3Ω,5k1 表示5.1kΩ,R51 表示0.51Ω等。

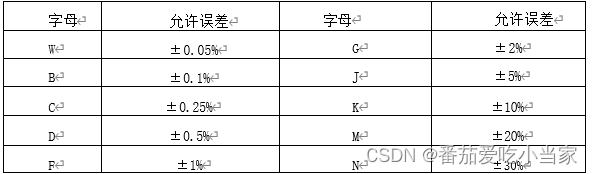

文字符号法中的允许误差也是用字母表示的，其字母代表的意义如下表所示。

例如：3R3K表示电阻器的电阻值为3.3Ω,允许误差为±10%;5k1M表示电阻器的电阻 值为5.1kΩ, 允许误差为±20%。
3. 色标法 色标法是将电阻器的标称阻值与误差用不同的颜色环标注在电阻器表面上。
普通电阻器一般用四条色环来表示电阻器的阻值与误差。靠近电阻器端头的为第一条色 环，其余的依次为第二、第三、第四条色环。第一条色环表示第一位数，第二条色环表示第 二位数，第三条色环表示倍乘，即表示有效数字后应加“0”的个数，第四条色环表示误差范 围 。
精密电阻器一般用五条色环来表示，其前三环表示有效数字，第四环表示倍乘，第五环 表示误差，各色环所代表的意义如下表所示。

三、 电阻器的检测
1.固定电阻器的检测
检测固定电阻器，主要是测量电阻器的实际电阻值。测量时，可将万用表置于电阻档的 适当量程，两表笔分别接在电阻器的两个引脚上，然后读出电阻值。合格的电阻值应稳定在 允许的误差范围内，如超出误差范围或阻值不稳定，则不能选用。
2.热敏电阻器的检测
1)NTC 热敏电阻器的检测 用万用表电阻档测量NTC 热敏电阻器电阻值的同时，用手指 捏住电阻器、使其温度升高或利用电烙铁、电吹风等工具对电阻器加热。若电阻器的阻值能 随着温度的升高而变小，则说明该电阻器性能良好；若电阻器不随温度变化而变化，则说明该电阻器已损坏或性能不良。
2)PTC 热敏电阻器的检测 PTC 热敏电阻器的电阻值在常温下较小，可用万用表R×1 Ω档测量。若测得其电阻值为0或为无穷大，则说明该电阻器已短路或开路。在测量PTC 电阻器电阻值的同时，用电烙铁对其加热，若其阻值能迅速变大，则说明该电阻器正常。
3. 压敏电阻器的检测 用万用表R×1k 或 R×10k 档，测量压敏电阻器的电阻值，正常 时应为无穷大。若测得其电阻值接近0或有一定的电阻值，则说明该电阻器已击穿损坏或已漏电损坏。
4.电位器的检测
检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，并听一听电位器内部接触点和电阻体摩擦的声音，如有"沙沙"声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后检测读数是否与电位器的标称阻值相符，如万用表的指针不动或阻值相差很多，则表明该电位器已损坏。
