修复固件运行环境

环境
步骤
后续页面修复（代码审计一波）
总结

环境

Ubuntu16.04
工具：
binwalk 提取固件
buildroot检查编译环境
IDA调试

修复对象（运行boa（web程序)）：
D-Link DIR-605L(FW_113)
下载地址：ftp://ftp2.dlink.com/PRODUCTS/DIR-605L/REVA/

参考：
《揭秘家用路由器0day》

步骤

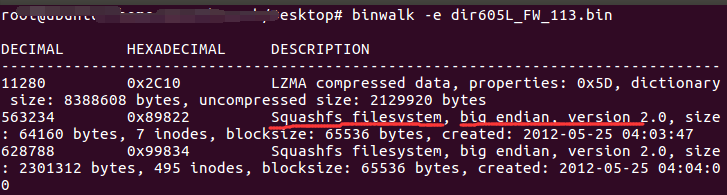

1，提取固件，同时可以得到一些信息
在这里插入图片描述
同目录下生成的文件夹：

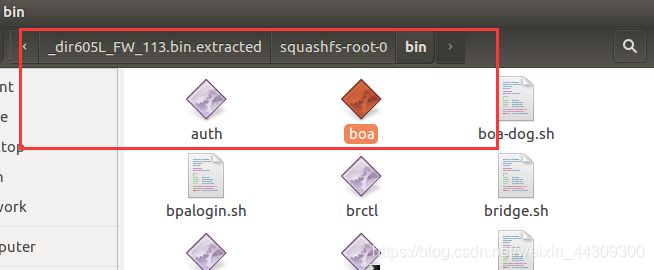

2，boa程序位置
在这里插入图片描述

运行它，
命令：

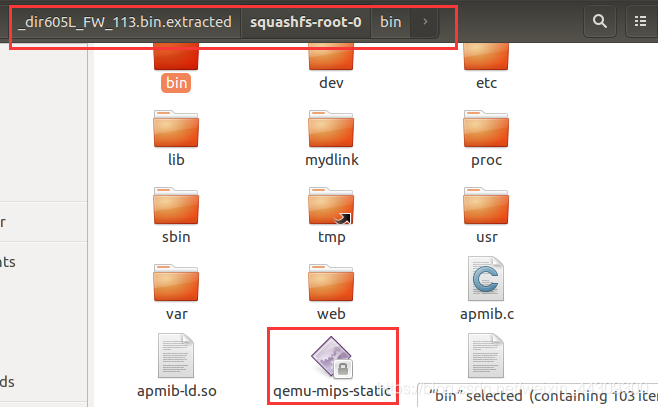

2.1，先把交叉编译器放到当前目录下（下图中指出），书中的是qemu-mips，容易出现问题编译不过去，建议安装qemu-mips-static（方法：sudo apt-get install qemu-user-static qemu-system-mips）

cp $(which qemu-mips-static)	./

在这里插入图片描述
2.2,运行(书上 chroot 后面少了个点 .)

sudo chroot . ./qemu-mips-static ./bin/boa

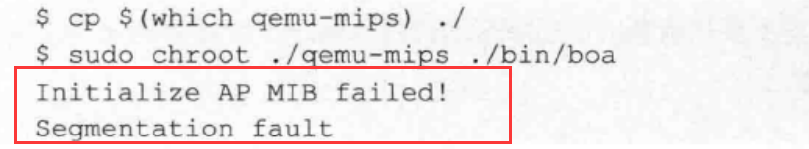

执行完命令后会提示错误（这里我已经修复了，下面粘贴下书上的内容大家参考，都是一模一样的提示报错）
在这里插入图片描述

3，IDA调试，找到报错Initialize AP MIB failed的流程。(字符串搜索定位即可，shift+f12)
参考：IDA远程调试和 apmib_init函数功能

使用到的调试命令：

sudo chroot . ./qemu-mips-static -g port	./bin/boa

在这里插入图片描述

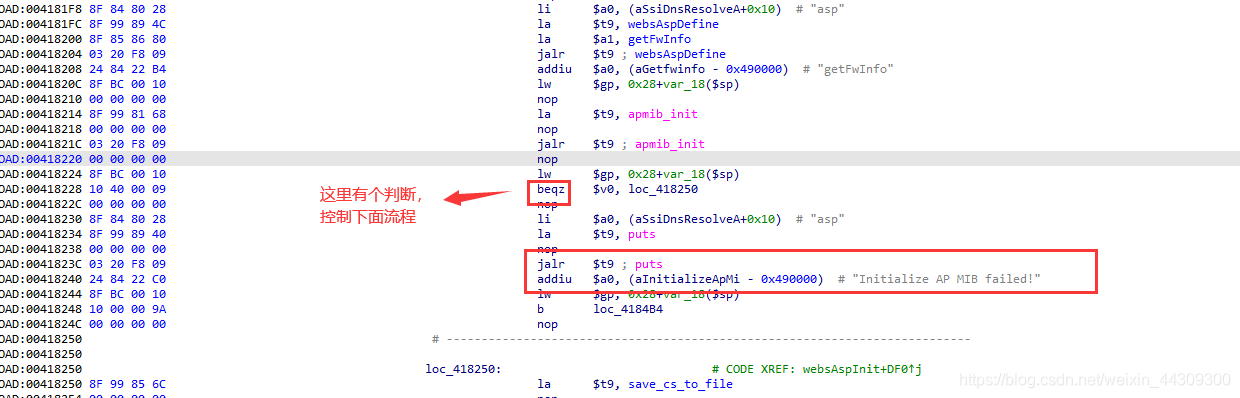

修复它，这bqez是修复好的。原先是bnez，修改一个字节即可，把0x14换成0x10。

4，修复好了这个点，如还有问题，可继续按此流程分析，然后通过劫持函数动态库修复一系列问题。(此程序经过分析，产生问题的函数都来至动态链接库apmib.so，所以作者自己从写了新的内容的apmib.so修复这些函数)

//ampib.c
#include<stdio.h>
#include<stdlib.h>
#define MIB_IP_ADDR 170
#define MIB_HW_VER 0x250
#define MIB_CAPTCHA 0x2C1
int apm_init(void)
{
	return 1;
}
int fork(void)
{
	return 0;
}
void apmib_get(int code, int *value)
{
	switch(code)
	{
		case MIB_IP_ADDR:
			*value = 0x7F000001;
			break;
		case MIB_HW_VER:
			*value = 0xF1;
			break;
		case MIB_CAPTCHA:
			*value = 1;
			break;
	}
	return;
}

分析这块纯考验re功底，怼时间和经验。

编译命令（生成新的apmib-ld.so）：

mips-linux-gcc -Wall -fPIC -shared apmib.c -o apmib-ld.so

-Wall 输出警告信息
-fPIC 编译位置独立
-share 生产动态链接库
-o 输出文件

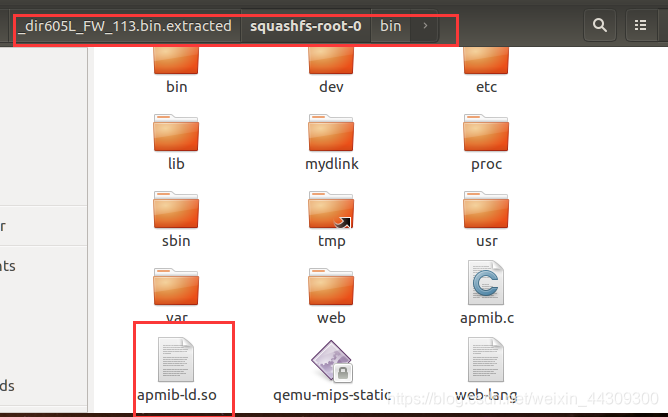

5，文件放置到恰当的位置
apmid-ld.so
在这里插入图片描述

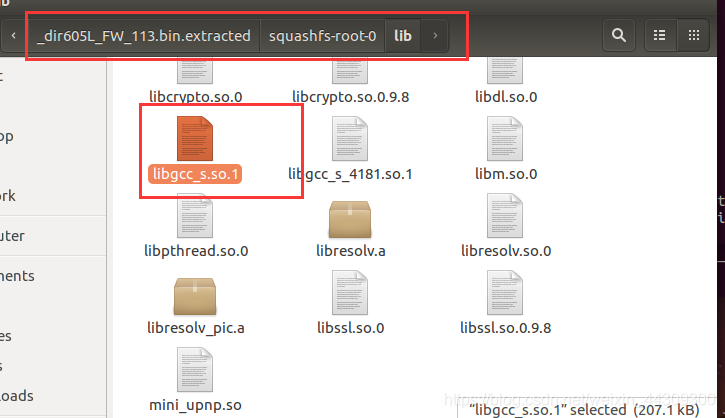

重点：apmid-ld.so它编译需要依赖libgcc_s.so.1（这文件要放到lib下，原本是没有的）

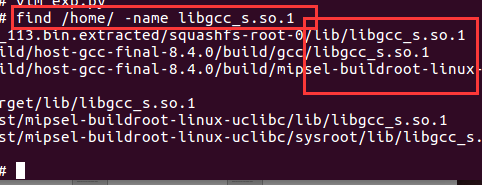

如何找到libgcc_s.so.1，并且放到lib文件夹下：
通过find命令找

然后，通过cp 命令复制过去即可。

6，修复完成，执行

chroot ./ ./qemu-mips-static -E LD_PRELOAD="/apmib-ld.so" ./bin/boa

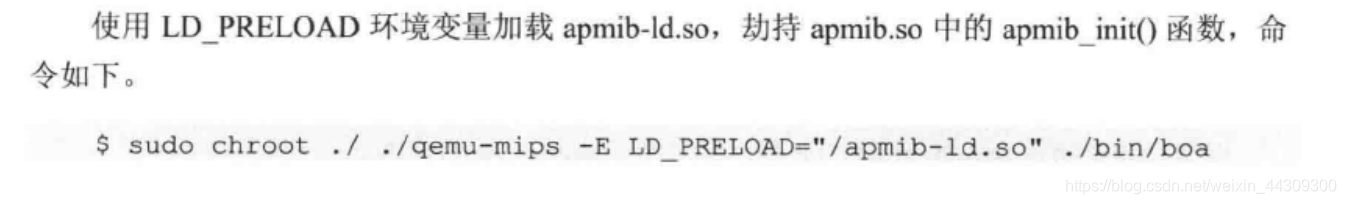

LD_PRELOAD说明：
在这里插入图片描述

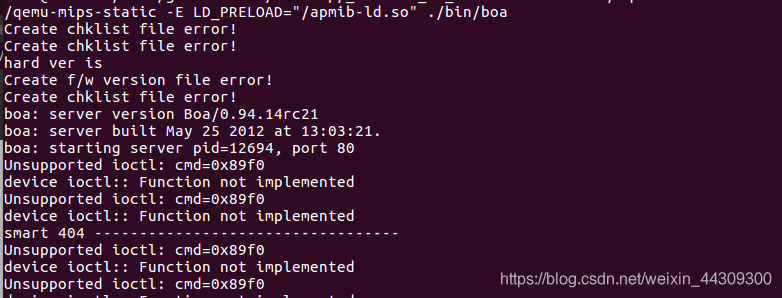

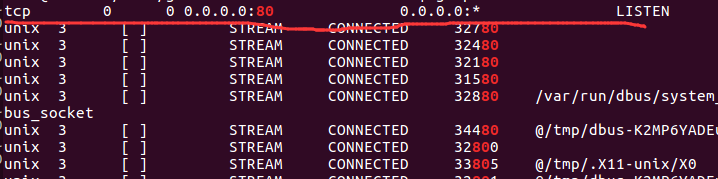

跑起来了，并查看网络端口

	netstat -an    | grep 80

在这里插入图片描述

后续页面修复（代码审计一波）

1，运行boa程序后打开当前服务web界面
在这里插入图片描述

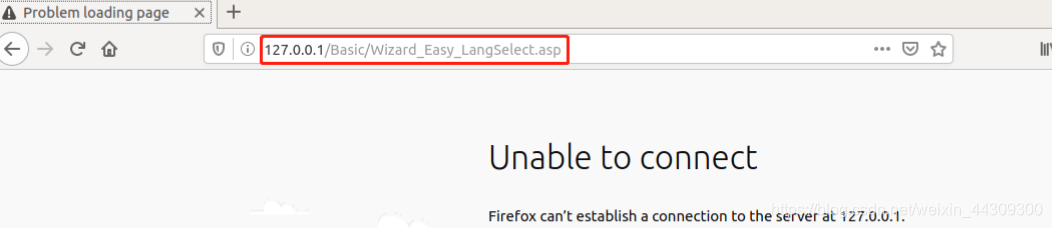

输入ip，自动跳转到/Basic/Wizard…这个页面。

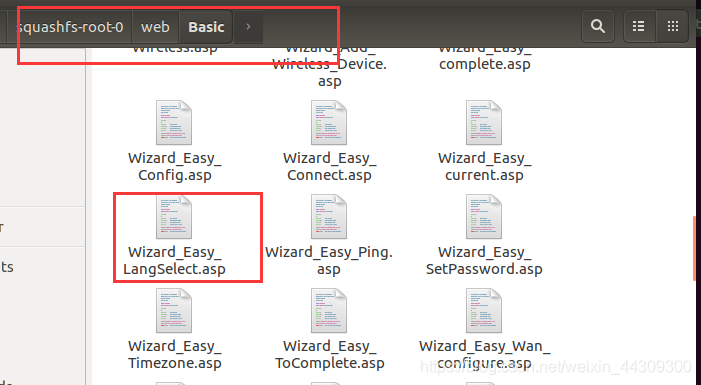

找到这个文件，打开

它是获取个硬件内容（我们仿真，哪来的硬件，所以打不开）

2，改变流程，找到first.asp（为什么是这个文件控制优先被读取呢？我想跟web开发里面默认读取的是一样的，虽然可以修改，不一定总是这个哈）
在这里插入图片描述

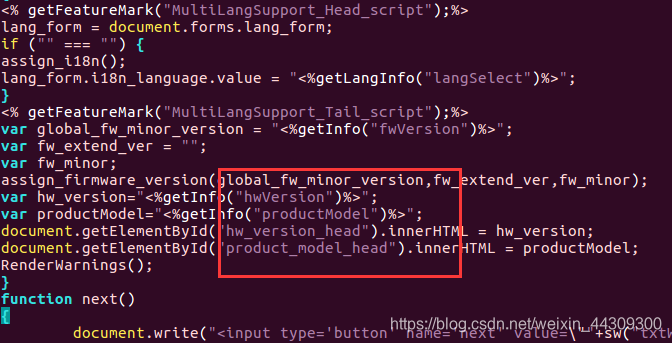

查看内容逻辑，并修改：
打开web时，它init()流程

3，完成

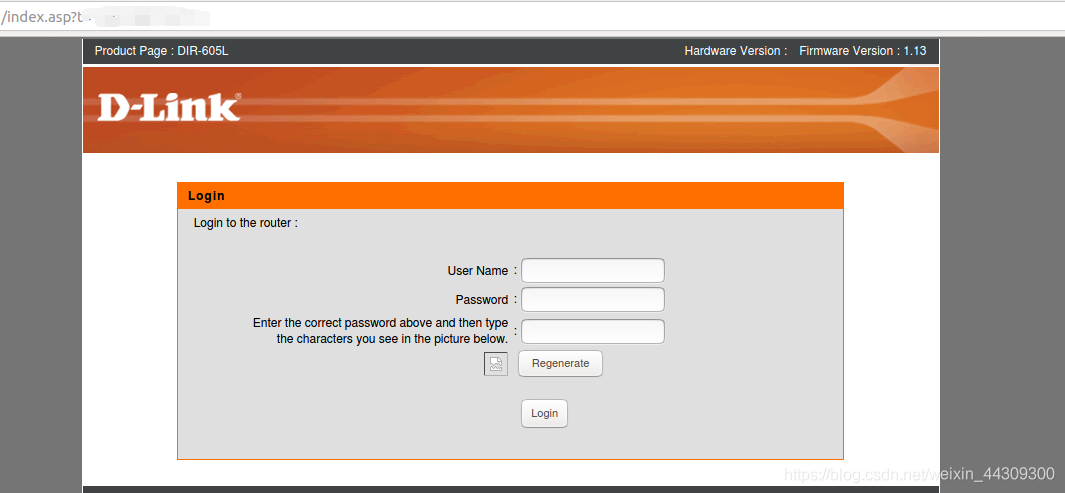

然后可以开始挖各种洞了

总结

仿真环境最困难的就是各种环境问题不匹配，导致程序无法运行，所以无法继续深入去挖掘漏洞，修复一个环境是基础（当然有实际设备最好了），其他的产品修复的大致流程也就上述过程类似了。总的来说还是太菜了，在此过程中也遇到了无数坑，而所能查到的资料实在太少了，所以以上内容真的是一步一步贴出供大家参考，
最后，欢迎大家交流，一起探讨IOT安全研究所遇到的各种问题。
