Forwarding Address

一、外部路由引入

在OSPF中外部路由是从ASBR(自治系统边界路由器)中导进来的（第五类的LSA）

在这里插入图片描述

二、外部路由计算

三、外部路由类型

在这里插入图片描述
在这里插入图片描述

E1是优于E2的
E1计算内部路由视为可信的，像对待内部路由同等对待
Type-1表示亲近的 Type-2表示陌生的
对于到同一目的网络的两种外部路由要看开销，开销小的较优

在这里插入图片描述
== 控制路由影响选路==

四、次优外部路由的产生

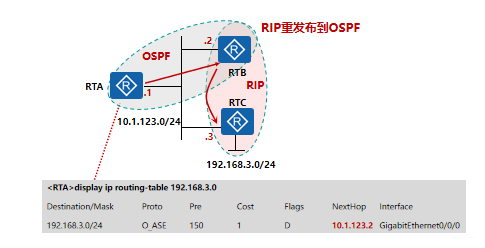

RTA和RTB之间运行OSPF
RTB和RTC之间运行RIP
把RIP导入到OSPF进程中（RTB通过RIP学到192.168.3.0网络，但是RTA学不到3.0网络的路由，所以只能通过注入RIP学到3.0网络）
通过导入A学到的3.0的网络下一跳是10.1.123.2，但是A和C也在同一个局域网中所以产生了次优路径，Forwarding Address解决次优问题

1、Forwarding Address(仅在Type-5 LSA中有)

在这里插入图片描述

下一跳跟外部路由的接口在同一个网段
RTB:10.1.123.2
RTC:10.1.123.3

在这里插入图片描述
在这里插入图片描述

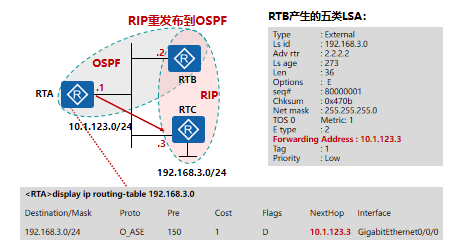

Forwarding Address技术把下一跳设置为了10.1.123.3解决了次优的问题

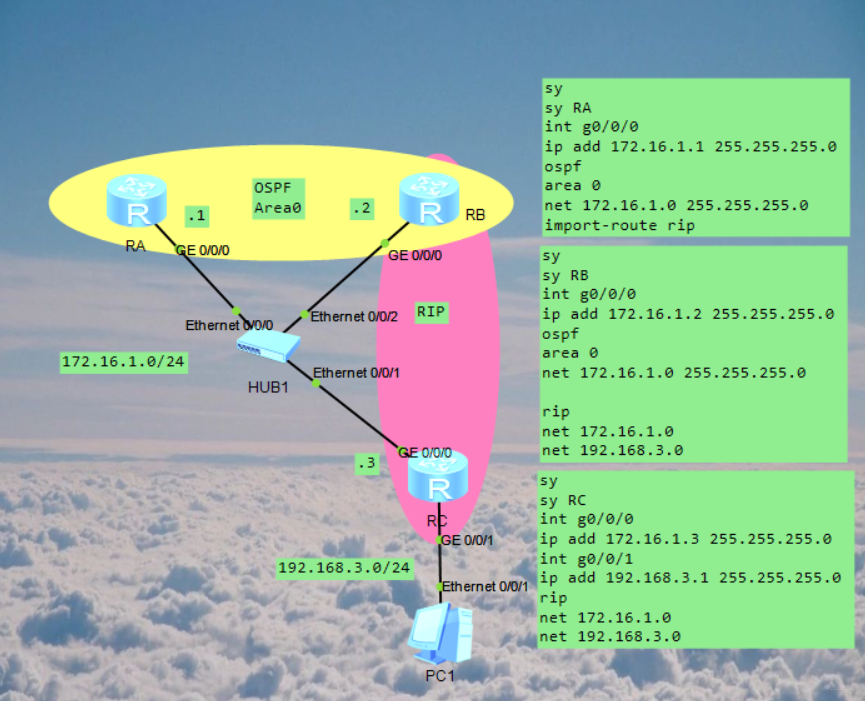

2、案例

在这里插入图片描述
