51单片机与HC-05蓝牙模块（手机蓝牙控制小灯之小白速成）

接线

• 接线是最关键的一步！！！！不多提辛酸历程了。（笔者使用的是集合有USB转TTL的单片机）

• 我们需要遵循一个原则，交叉连接，TXD和RXD连接，RXD和TXD连

• ********下面来理一下思路

• 如果要用电脑与蓝牙模块进行通信 (如：用电脑配置蓝牙模块的波特率)，需要将蓝牙模块的RXD和单片机的P3.0(RXD)相连，TXD和单片机的P3.1(TXD)相连。
  如果要将单片机和蓝牙模块进行通信（如：用手机蓝牙连接蓝牙模块，通过手机APP发送指令到蓝牙，蓝牙将收到的数据传给单片机）需要将蓝牙模块的RXD和单片机的P3.1(TXD)相连，TXD和单片机的P3.0(RXD)相连。
  因为以上两种是我们都需要使用的，因而在具体操作时请大家记得更换接线
  我们对51单片机进行程序烧录时，记得将蓝牙模块的RXD和TXD拔下，有可能会烧录不成功。

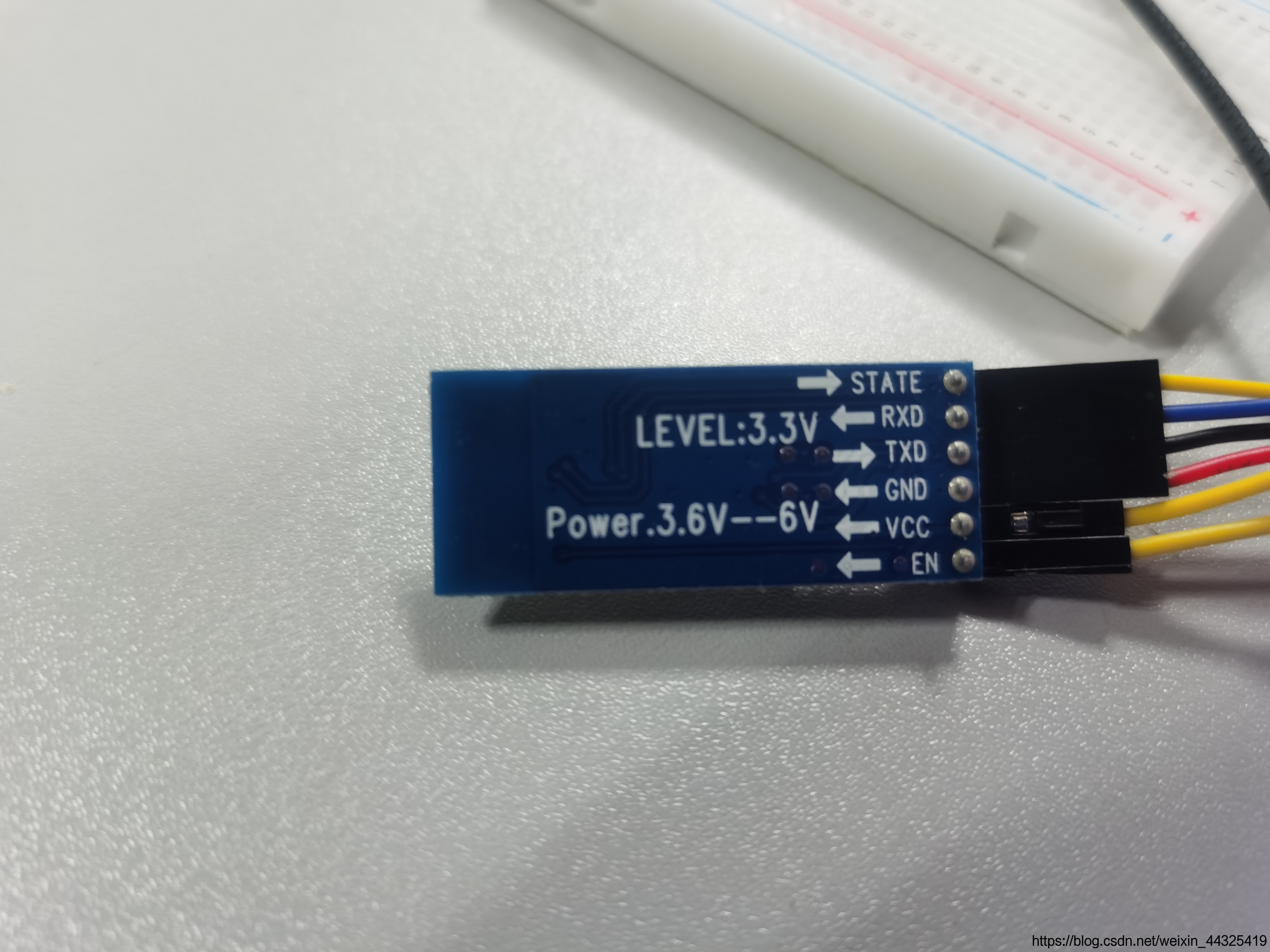

• HC-05有6个引脚(不同款可能不一样)，但是经实际测试，只需要中间4个引脚即可（TXD、RXD、GND、VCC【5V】），和一些只有4个引脚的蓝牙模块接线相同，特别注意的是EN最好不要接入高电平了，虽然这是个使能，但是这玩意接上后，模块只会进入配置模式（以下会详解）。

• 蓝牙模块一共有两个模式：1.配置模式 2.正常模式

  • 配置模式：用来设置主从机、波特率、密码、连接等一系列信息（使用AT指令）；其中需要我们设置的是波特率，主从机以及密码。其具有断电保存的功能，所以我们一般只需要配置一次。
  • 正常模式：当设置完配置模式一系列参数后，我们便可以进入正常模式，将蓝牙模块和另一个拥有蓝牙模块的设备进行通信，从而传递数据

• 按住蓝牙模块上的小按键，然后上电，即可进入配置模式（灯2S闪烁一次）；也可以将EN接入高电平，上电后便直接进入配置模式（不推荐）。正常上电（不进行其余操作，不要接EN，不要接EN，不要接EN），便进入正常模式。

配置模式

1. 线路接好后，我们要看蓝牙模块是否正常工作，首先进入配置模式，然后打开串口调试工具，波特率设置为38400，这个是配置模式下固定的波特率，就算我们在后面进行了波特率更改，改变的其是正常模式下的波特率；再次进入配置模式，依旧需要设置为38400的波特率，发送 AT 到蓝牙模块，如果收到OK，那么你的蓝牙模块没啥大问题，如果没有收到，恭喜你，中奖了，退货吧（大概率是因为操作问题，特别是串口调试工具的使用，有的串口调试程序有发送新行这一选项，一定要勾上才
