最短路径
1. 最短路径定义以及性质
定义:
在一副加权有向图中,从顶点s到顶点t的最短路径是所有从顶点s到顶点t的路径中总权重最小的那条路径。
性质:
- 路径具有方向性。
- 权重不一定等于距离。权重可以是距离、时间、花费等内容,权重最小指的是成本最低。
- 只考虑连通图。一副图中并不是所有的顶点都是可达的,如果s和t不可达,那么它们之间也就不存在最短路径,所以只考虑连通图。
- 最短路径不一定是唯一的。从一个顶点到达另外一个顶点的权重最小的路径可能会有很多条,所以只需要找出一条即可。
最短路径树:

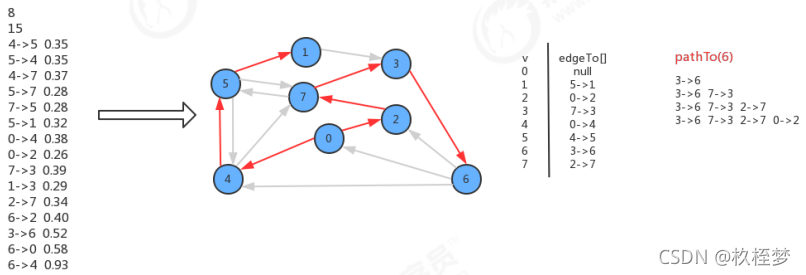

给定一副加权有向图和一个顶点s,以s为起点的一棵最短路径树是图的一副子图,它包含顶点s以及从s可达的所有顶点。这棵有向树的根结点为s,树的每条路径都是有向图中的一条最短路径。
2. 最短路径树API设计
计算最短路径树的经典算法是dijstra算法
类名 | DijkstraSP |
---|---|
构造方法 | public DijkstraSP(EdgeWeightedDigraph G, int s):根据一副加权有向图G和顶点s,创建一个计算顶点为s的最短路径树对象 |
成员方法 | 1.private void relax(EdgeWeightedDigraph G, int v):松弛图G中的顶点v 2.public double distTo(int v):获取从顶点s到顶点v的最短路径的总权重 3.public boolean hasPathTo(int v):判断从顶点s到顶点v是否可达 4.public Queue pathTo(int v):查询从起点s到顶点v的最短路径中所有的边 |
成员变量 | 1.private DirectedEdge[] edgeTo: 索引代表顶点,值表示从顶点s到当前顶点的最短路径上的最后一条边(也就是最短路径中的连接上一个顶点的边) 2.private double[] distTo: 索引代表顶点,值从顶点s到当前顶点的最短路径的总权重 3.private IndexMinPriorityQueue pq:存放树中顶点与非树中顶点之间的有效横切边 |
3. 松弛技术

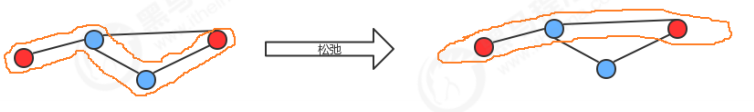

松弛这个词来源于生活:一条橡皮筋沿着两个顶点的某条路径紧紧展开,如果这两个顶点之间的路径不止一条,还有存在更短的路径,那么把皮筋转移到更短的路径上,皮筋就可以放松了。
松弛这种简单的原理刚好可以用来计算最短路径树。
在API中,需要用到两个成员变量edgeTo和distTo,分别存储边和权重。一开始给定一幅图G和顶点s,我们只知道图的边以及这些边的权重,其他的一无所知,此时初始化顶点s到顶点s的最短路径的总权重disTo[s]=0;顶点s到其他顶点的总权重默认为无穷大,随着算法的执行,不断的使用松弛技术处理图的边和顶点,并按一定的条件更新edgeTo和distTo中的数据,最终就可以得到最短路劲树。
边的松弛:
顶点的松弛是基于边的松弛完成的,只需要把某个顶点指出的所有边松弛,那么该顶点就松弛完毕。例如要松弛顶点v,只需要遍历v的邻接表,把每一条边都松弛,那么顶点v就松弛了。

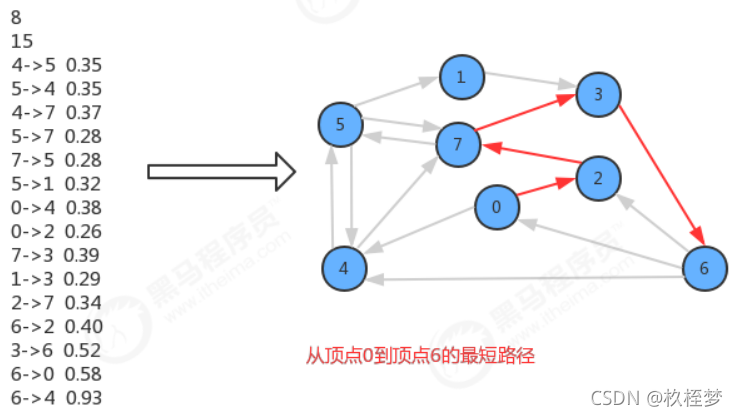

如果把起点设置为顶点0,那么找出起点0到顶点6的最短路径0->2->7>3->6的过程如下:
4.最短路径(Dijstra算法)实现
Disjstra算法的实现和Prim算法很类似,构造最短路径树的每一步都是向这棵树中添加一条新的边,而这条新的边是有效横切边pq队列中的权重最小的边
/**
* 最短路径(dijkstra算法)
*/
public class DijkstraSP {
// 索引代表顶点,值表示从顶点s到当前顶点的最短路径上的最后一条边
private DirectedEdge[] edgeTo;
// 索引代表顶点,值从顶点s到当前顶点的最短路径的总权重
private double[] distTo;
// 存放树中顶点与非树中顶点之间的有效横切边
private IndexMinPriorityQueue<Double> pq;
// 根据一副加权有向图G和顶点s,创建一个计算顶点为s的最短路径树对象
public DijkstraSP(EdgeWeightedDigraph G, int s) {
// 初始化edgeTo
this.edgeTo = new DirectedEdge[G.V()];
// 初始化distTo,并且初始化数组中的内容为无穷大,无穷大即表示不存在这样的边
this.distTo = new double[G.V()];
for (int i = 0; i < distTo.length; i++) {
distTo[i] = Double.POSITIVE_INFINITY;
}
// 初始化有效横切边队列
this.pq = new IndexMinPriorityQueue<Double>(G.V());
// 默认让顶点s进入队列,但s为最短路径树的根结点,所以初始化数组distTo为0.0
distTo[s] = 0.0;
pq.insert(s, 0.0);
// 遍历有效横切边队列
while (!pq.isEmpty()) {
// 松弛图G中的顶点
relax(G, pq.delMin());
}
}
// 松弛图G中的顶点v
private void relax(EdgeWeightedDigraph G, int v) {
// 松弛顶点v就是松弛顶点v邻接表中的每一条边,遍历邻接表
for (DirectedEdge e : G.adj(v)) {
// 获取边e的终点
int w = e.to();
// 判断起点s到w的总权重与s经过v到w的总权重,如果大于则修正数据
if (distTo[w] > distTo[v] + e.weight()) {
// 修改s->w的路径
edgeTo[w] = e;
// 修改s到w的总权重
distTo[w] = distTo[v] + e.weight();
// 如果顶点w已经存在于优先队列pq中,则重置顶点w的权重
if (pq.contains(w)) {
pq.changeItem(w, distTo[w]);
} else {
// 如果顶点w没有出现在优先队列pq中,则把顶点w及其权重加入到pq中
pq.insert(w, distTo[w]);
}
}
}
}
// 获取从顶点s到顶点v的最短路径的总权重
public double distTo(int v) {
return distTo[v];
}
// 判断从顶点s到顶点v是否可达
public boolean hasPathTo(int v) {
return distTo[v] < Double.POSITIVE_INFINITY;
}
// 查询从起点s到顶点v的最短路径中所有的边
public Queue<DirectedEdge> pathTo(int v) {
// 如果顶点s到v不可达,则返回null
if (!hasPathTo(v)) {
return null;
}
// 创建队列Queue保存最短路径的边
Queue<DirectedEdge> edges = new Queue<>();
// 从顶点v开始,逆向寻找,一直找到顶点s为止,而起点s为最短路劲树的根结点,所以 edgeTo[s]=null;
DirectedEdge e = null;
while (true) {
e = edgeTo[v];
if (e == null) {
break;
}
edges.enqueue(e);
v = e.from();
}
return edges;
}
}
