VPython三维仿真（NO.9）贴图

在Vpython中贴图对象为Texture，帮助文档如下：
https://www.glowscript.org/docs/VPythonDocs/textures.html

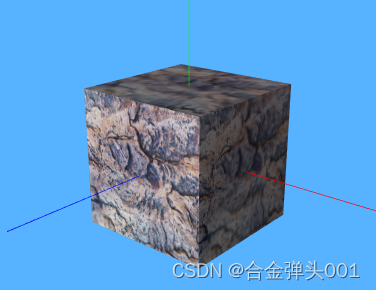

box贴图

r=box(size=vector(1000, 1000, 1000),texture='rock_texture.jpg')

place属性

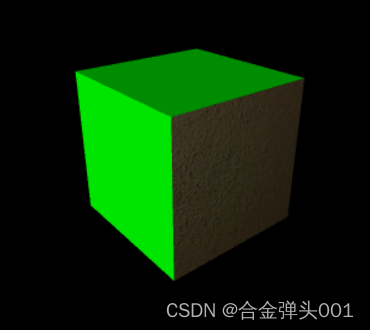

控制贴图的位置，可接受参数：‘left’、 ‘right’、 ‘sides’ （除了左、右面的其他面）、‘ends’（左面与右面）、 ‘all’ (默认值)。左右面的定义是当VPython对象的轴位于（1,0,0）方向（+x方向）的左右面。对于圆柱体， 'sides’指圆周曲面。以下代码只贴box右侧：

box(color=color.green,texture={'file':textures.stucco,'place':'right'})

box(color=color.green,texture={'file':'rock_texture.jpg','place':'right'})

贴图长宽处理

如果贴图的大小（像素数）不是2的n次方，自动将图片长宽拉伸至最接近的2的n次方尺寸。

VPython7贴图路径

贴图必须与程序在同一文件夹，或下一级文件夹中，如：

texture='T.jpg'
texture='images/T.jpg'

VPython安装后，模块的标准贴图位置：
…/ Lib/site-packages/vpython/vpython_data
VPython7先在程序文件夹中寻找贴图文件，然后在vpython_data文件夹中寻找贴图文件。

quad贴图与凹凸贴图

a、b、c、d四个点的pos绕y轴正向环绕，normal如下设置。

a = vertex( pos=vec(500,0,500),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(0,0,0))
b = vertex( pos=vec(500,0,-500),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(1,0,0))
c = vertex( pos=vec(-500,0,-500),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(1,1,0))
d = vertex( pos=vec(-500,0,500),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(0,1,0))

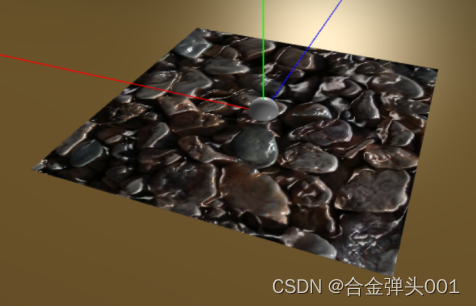

#凹凸贴图，立体效果好
Q = quad( vs=[a,b,c,d],texture=dict(file=textures.stones,bumpmap=bumpmaps.stones))

#非凹凸贴图，立体效果差

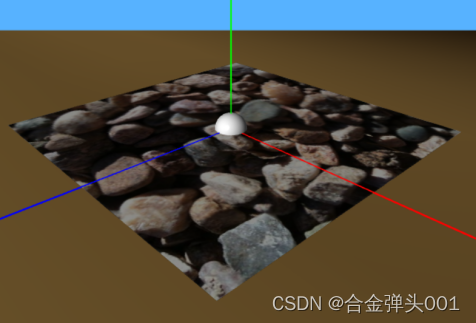

Q = quad( vs=[a,b,c,d],texture=dict(file=textures.stones))

设置texpos的方法

texpos值作用

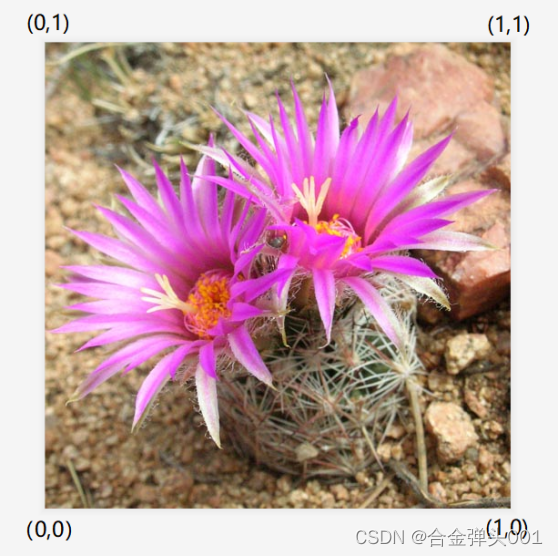

texpos为纹理图片四角的坐标（x,y）。纹理图片都是二维图片，所以texpos的赋值只有x,y值，z值为0。x,y值为纹理图片使用的宽度和高度比例，值为0～1。贴图四角的texpos坐标如下图：

a = vertex( pos=vec(0,0,0),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(0,0,0))
b = vertex( pos=vec(0,0,1000),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(1,0,0))
c = vertex( pos=vec(1000,0,1000),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(1,1,0))
d = vertex( pos=vec(1000,0,0),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(0,1,0))
Q = quad( vs=[a,b,c,d],texture=dict(file=textures.stones,bumpmap=bumpmaps.stones))

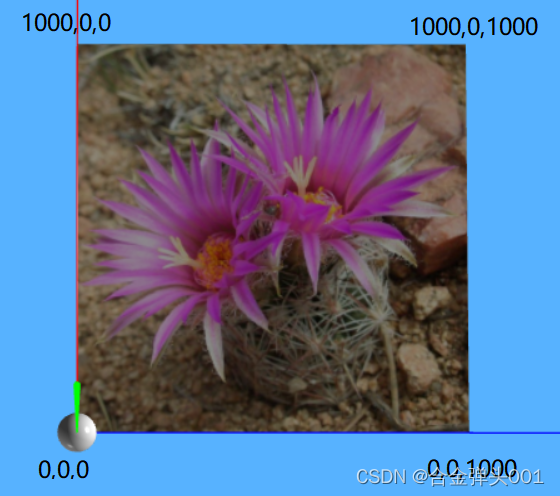

以上代码拉伸了贴图，对应以下的贴图大小：

旋转纹理

以下代码通过texpos赋值改变纹理图片四个角点与quad四个角点的对应次序，将贴图逆时针旋转90度。

a = vertex( pos=vec(0,0,0),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(0,1,0))
b = vertex( pos=vec(0,0,1000),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(0,0,0))
c = vertex( pos=vec(1000,0,1000),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(1,0,0))
d = vertex( pos=vec(1000,0,0),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(1,1,0))
Q = quad( vs=[a,b,c,d],texture='flower_texture.jpg')

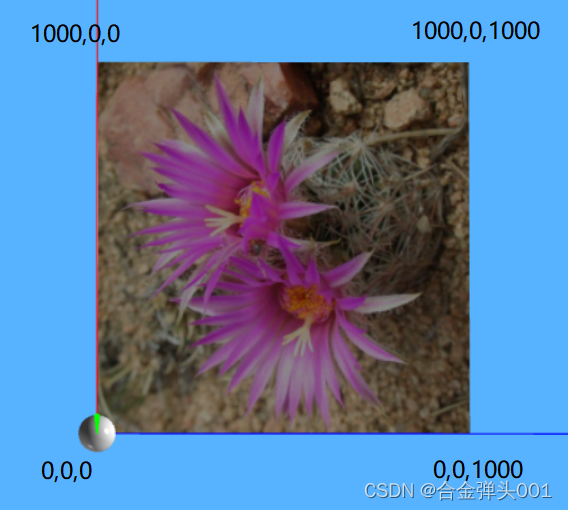

以上代码将贴图旋转如下：

截取部分纹理

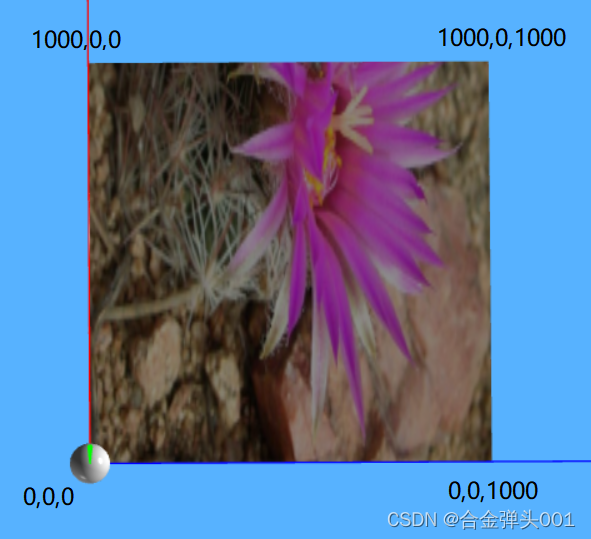

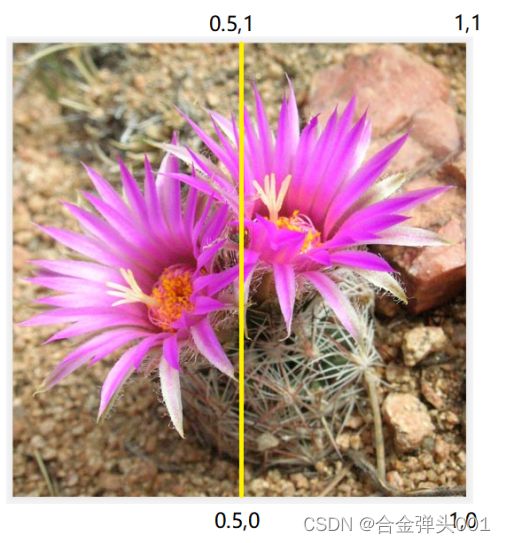

以下代码截取纹理右半部分，顺时针旋转90度后拉伸贴图。

a = vertex( pos=vec(0,0,0),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(1,0,0))
b = vertex( pos=vec(0,0,1000),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(1,1,0))
c = vertex( pos=vec(1000,0,1000),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(0.5,1,0))
d = vertex( pos=vec(1000,0,0),normal=vector(0,1,0),color=vec(1,1,1),texpos=vec(0.5,0,0))
Q = quad( vs=[a,b,c,d],texture='flower_texture.jpg')

为示例加石头地面

qn=vector(0,1,0)
cr=vec(1,1,1)
ql=50000
a = vertex( pos=vec(ql,0,ql),normal=qn,color=cr,texpos=vec(0,0,0))
b = vertex( pos=vec(ql,0,-ql),normal=qn,color=cr,texpos=vec(1,0,0))
c = vertex( pos=vec(-ql,0,-ql),normal=qn,color=cr,texpos=vec(1,1,0))
d = vertex( pos=vec(-ql,0,ql),normal=qn,color=cr,texpos=vec(0,1,0))
Q = quad( vs=[a,b,c,d],texture=dict(file=textures.stones,bumpmap=bumpmaps.stones))

按以上修改示例代码后，示例的三维动画如以下视频：

贴图加地面
