基于STM32的RFID课堂签到系统下位机设计

最新推荐文章于 2024-11-27 19:46:22 发布
最新推荐文章于 2024-11-27 19:46:22 发布
阅读量1.4k 收藏 30
点赞数 18
分类专栏： STM32 文章标签： stm32 RFID 课堂签到系统
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44453694/article/details/143023803
版权

1.简介

  基于RFID的课堂签到系统设计是一种利用无线射频识别（RFID）技术实现课堂自动签到的系统。这种系统通过RFID标签（通常是学生携带的卡片或手环等）与安装在教室内的RFID读写器之间的无线电信号进行数据交换，从而实现学生的自动识别和签到。
研究背景及意义。

2.研究背景及意义

  传统的高校课堂考勤方式多采用手工签到或点名，这种方式不仅耗时，而且容易出错，如漏签、代签等问题频发。由于依赖于学生的自觉性，传统考勤方式的数据真实性和准确性难以保证。对于管理员来说，处理和汇总大量的考勤数据是一项繁重的工作，且容易出错。
  随着校园信息化的不断推进，各种智能设备和技术被广泛应用于学校管理中。RFID技术作为一种成熟的无线通信技术，具有识别速度快、准确率高、操作简便等优点，被越来越多地应用于校园服务中。
  RFID技术已经在物流、零售、交通等多个领域得到广泛应用，并取得了显著成效。在校园环境中，RFID技术也被用于一卡通系统、图书管理系统等多个方面，为学生和教职工提供了极大的便利。
  高校作为人才培养的重要基地，其教育管理水平直接影响到教学质量和学生的综合素质。因此，建立一套高效、准确的课堂签到系统对于提升教育管理水平具有重要意义。
  基于RFID的课堂签到系统可以实现自动识别和记录学生的签到信息，大大节省了考勤时间，提高了考勤效率。RFID技术具有唯一性和不可复制性，可以确保每个学生的签到信息都是真实准确的，避免了传统考勤方式中的漏签、代签等问题。自动化的考勤系统可以自动处理和汇总考勤数据，减轻了管理员的工作负担，使其能够更多地关注于教学管理工作。
  通过建立高效的课堂签到系统，学校可以更加准确地掌握学生的出勤情况，为教学管理提供有力支持。同时，该系统还可以与学校的其他管理系统进行集成，实现数据的共享和互通，进一步提升教育管理水平。基于RFID的课堂签到系统是校园信息化建设的重要组成部分。通过该系统的建设和应用，可以推动学校其他信息化项目的实施和发展，促进校园信息化的全面提升。
  综上所述，基于RFID的课堂签到系统设计具有重要的研究背景和意义。它不仅能够解决传统考勤方式中存在的问题，提高考勤效率和数据准确性，还能够减轻管理员负担、提升教育管理水平并推动校园信息化建设的发展。

3.STM32驱动RFID模块

  RFID 是 Radio Frequency Identification 的缩写，即射频识别。RFID 射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无需人工干预，可工作于各种恶劣环境。RFID 技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。通常情况下，RFID 读写器发送的频率称为 RFID 系统的工作频率或载波频率。对于所设计的工作于高频 13.56MHz 的 RFID 读写器，其标签采用的是能量来源于读写器电磁场的无源标签。基本的工作原理是采用电磁耦合的方式使得标签从读写器耦合线圈的辐射近场中获得能量，从而达到与读写器进行数据交换的目的。

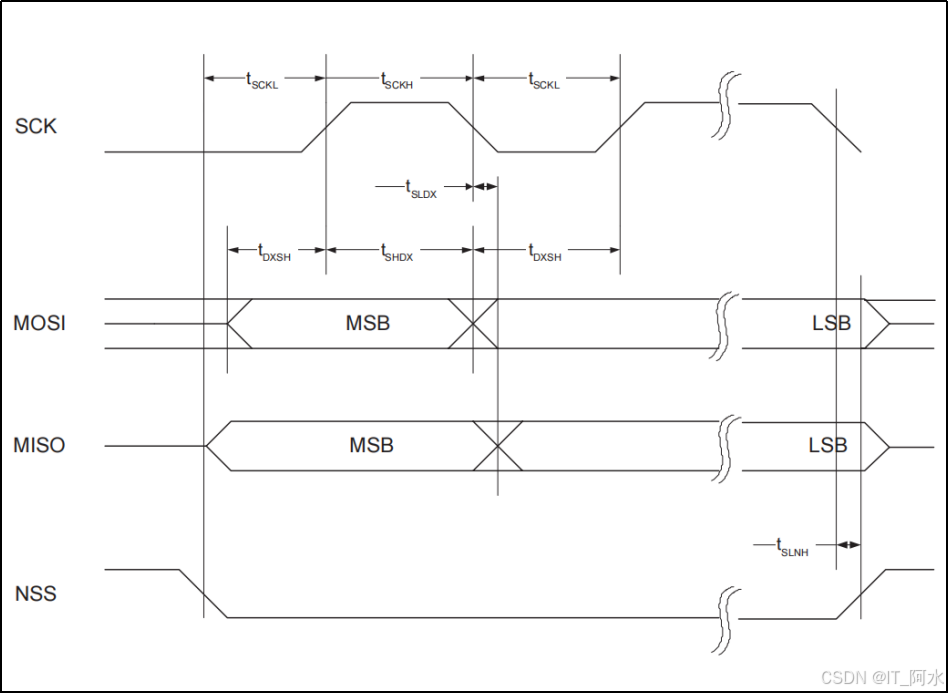

  MFRC522模块与STM32控制器之间采用SPI协议，全双工通讯方式。STM32控制器作为主机方，本模块作为从机，通讯过程由主机发起，从机被动响应。SPI通讯时序如图3-2所示，SCK为时钟信号，由主机产生，在时钟的下降沿改变数据，主机通过MOSI线发送数据给从机，从机通过MISO线发送数据到主机；在时钟的上升沿采样数据，主机通过MISO读数据，从机通过MOSI读数据。按字节方式进行数据传输，一般遵循高位先发原则。
在这里插入图片描述

  • RFID读取寄存器示例
/
//功    能：读RC632寄存器
//参数说明：Address[IN]:寄存器地址
//返    回：读出的值
/
unsigned char ReadRawRC(unsigned char Address)
{
     unsigned char i, ucAddr;
     unsigned char ucResult=0;

     MF522_SCK = 0;
     MF522_NSS = 0;
     ucAddr = ((Address<<1)&0x7E)|0x80;

     for(i=8;i>0;i--)
     {
         MF522_SI = ((ucAddr&0x80)==0x80);
         MF522_SCK = 1;
         ucAddr <<= 1;
         MF522_SCK = 0;
     }

     for(i=8;i>0;i--)
     {
         MF522_SCK = 1;
         ucResult <<= 1;
         ucResult|=MF522_SO;
         MF522_SCK = 0;
     }

     MF522_NSS = 1;
     MF522_SCK = 1;
     return ucResult;
}
  • RFID写寄存器示例
/
//功    能：写RC632寄存器
//参数说明：Address[IN]:寄存器地址
//          value[IN]:写入的值
/
void WriteRawRC(unsigned char Address, unsigned char value)
{
    unsigned char i, ucAddr;

    MF522_SCK = 0;
    MF522_NSS = 0;
    ucAddr = ((Address<<1)&0x7E);

    for(i=8;i>0;i--)
    {
        MF522_SI = ((ucAddr&0x80)==0x80);
        MF522_SCK = 1;
        ucAddr <<= 1;
        MF522_SCK = 0;
    }

    for(i=8;i>0;i--)
    {
        MF522_SI = ((value&0x80)==0x80);
        MF522_SCK = 1;
        value <<= 1;
        MF522_SCK = 0;
    }
    MF522_NSS = 1;
    MF522_SCK = 1;
}

3.1 操作流程

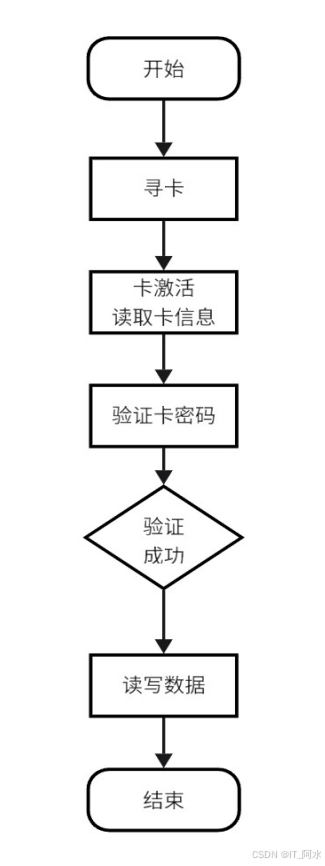

  MFRC522模块与IC卡之间以固定频率的电磁波进行数据传输，IC卡本身没有电源，通过内部串联协振电路，在电磁波激励下，LC协振电路产生共振，由此为IC卡提供工作电压。接下来即可在13.56MHZ工作频段下实现IC卡与MFRC522读卡器之间完成数据交互IC卡常用指令如表3-1所示：
在这里插入图片描述

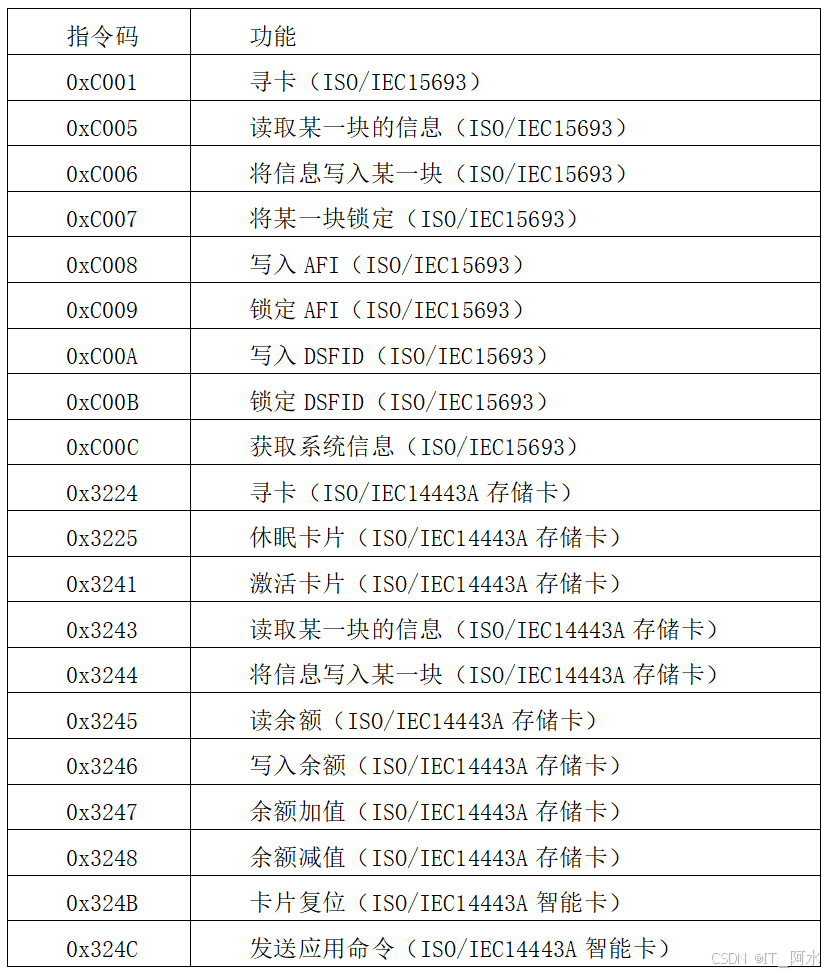

  完成一次IC卡读写操作，首先需要进行寻卡，寻卡成功后才能对卡片进行后续操作。卡片的读写操作是以块为单位，每块为16个字节。当寻卡成功，则可以获取到IC卡的唯一序列号和卡容量大小，若想进行卡的读写操作，则需要进行秘钥认证，每张卡有多个扇，不同扇区可以用不同的密钥进行认证，每个扇区又可以使用A密钥或B密钥进行认证。秘钥认证成功即可实现数据读写，操作流程如图3-3所示：
在这里插入图片描述

3.2 将信息录入到IC卡

  本次课堂签到系统硬件部分主要是实现RFID读写操作，将学生信息写入到IC卡中，代码实现如下：

u8 pKey[]={0xff,0xff,0xff,0xff,0xff,0xff};
/*设置卡信息*/
u8 RC522_SetCardInfo(CARDINFO *card_info)
{
  u8 buffer[16]={0};
  //1.寻卡
  if(PcdRequest(PICC_REQALL,card_info->pTagType))return 1;//寻卡失败
  //2.防冲撞
  if(PcdAnticoll(card_info->pSnr))return 2;//防冲撞失败
  //3.选定卡
  if(PcdSelect(card_info->pSnr))return 3;//选定卡失败
  //4.验证卡密码
  if(PcdAuthState(PICC_AUTHENT1B,BLOCK_ID_0,pKey,card_info->pSnr))return 4;//验证密码失败
  //5.写入id号
  if(PcdWrite(BLOCK_ID_0,card_info->id))return 5;//写ID失败
  //6.写入姓名
  if(PcdAuthState(PICC_AUTHENT1B,BLOCK_NAME_0,pKey,card_info->pSnr))return 6;//验证密码失败
  int len=strlen((char *)card_info->name);
  u8 *p=card_info->name;
  int count;
  if(len>16)count=16;
  else count=len;
  //printf("len=%d\n",len);
  u8 addr=BLOCK_NAME_0;
//  int i=0;
  while(1)
  {
    memcpy((char *)buffer,p,count);
//    for(i=0;i<count;i++)
//    {
//      printf("%#x ",buffer[i]);
//    }
//    printf("\n");
    PcdWrite(addr,buffer);
    if(count==len)break;
    len-=count;
    p+=count;
    if(len>16)count=16;
    else count=len;
    memset((char *)buffer,0,16);//清空缓冲区
    addr++;//写入地址++

  }
  return 0;
}

3.3 从IC卡中读取学生信息

  基于RFID射频操作，从IC卡中读取学生信息，代码实现如下：

/*读取卡信息*/
u8 RC522_GetCardInfo(CARDINFO *card_info)
{
  u8 buffer[16]={0};
  //1.寻卡
  if(PcdRequest(PICC_REQALL,card_info->pTagType))return 1;//寻卡失败
  //2.防冲撞
  if(PcdAnticoll(card_info->pSnr))return 2;//防冲撞失败
  //3.选定卡
  if(PcdSelect(card_info->pSnr))return 3;//选定卡失败
  //4.验证卡密码
  if(PcdAuthState(PICC_AUTHENT1B,BLOCK_ID_0,pKey,card_info->pSnr))return 4;//验证密码失败
  //5.读取ID
  if(PcdRead(BLOCK_ID_0,card_info->id))return 5;//读取id失败
  //printf("id=%s\r\n",card_info->id);
  //6.读取姓名
  if(PcdAuthState(PICC_AUTHENT1B,BLOCK_NAME_0,pKey,card_info->pSnr))return 6;//验证密码失败
  int i=0;
  int len;
  u8 *p=card_info->name;
  int cnt=0;
  u8 addr=BLOCK_NAME_0;
  for(i=0;i<4;i++)
  {
    memset(buffer,0,sizeof(buffer));
    PcdRead(addr,buffer);
    len=strlen((char *)buffer);
    cnt+=len;
    memcpy(p,buffer,len);
    p+=len;
    if(len<16)break;
    addr++;//地址偏移
  }
  *p='\0';
//  for(i=0;i<cnt;i++)
//  {
//    printf("%#x ",card_info->name[i]);
//  }
//  printf("\n");
  //printf("name=%s,cnt=%d\n",card_info->name,cnt);
  return 0;
}

4.系统界面设计

  本次系统界面包含三部分：时间显示、信息录入、课堂签到。界面效果如下：

  • 上电启动界面
      上电启动显示提示信息，3s后开始显示当前系统时间。
    在这里插入图片描述

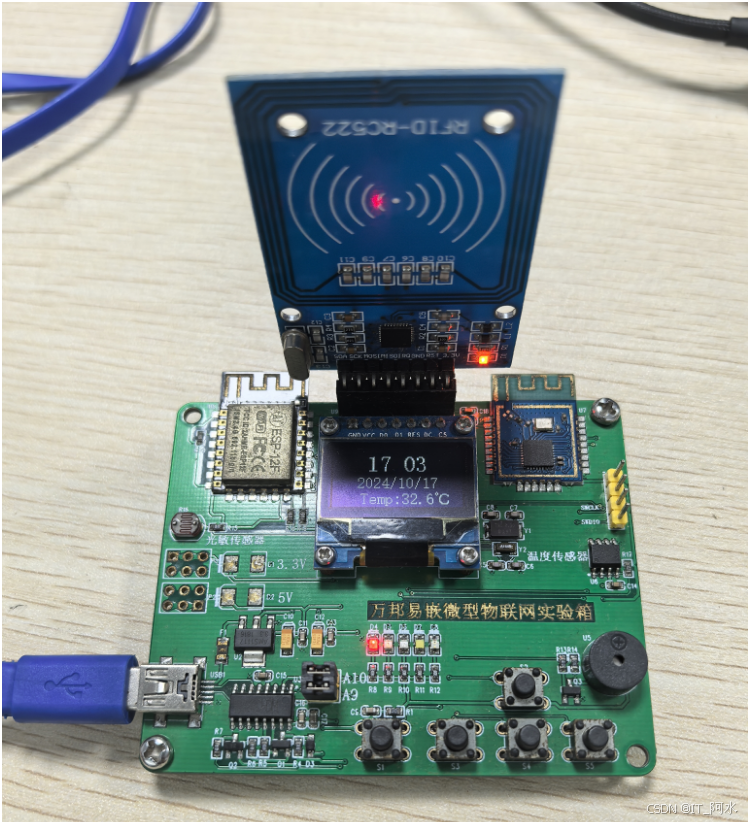

  • 系统时间显示
      系统初始化完成后，显示当前实时时间，以及当前室内环境温度。
    在这里插入图片描述

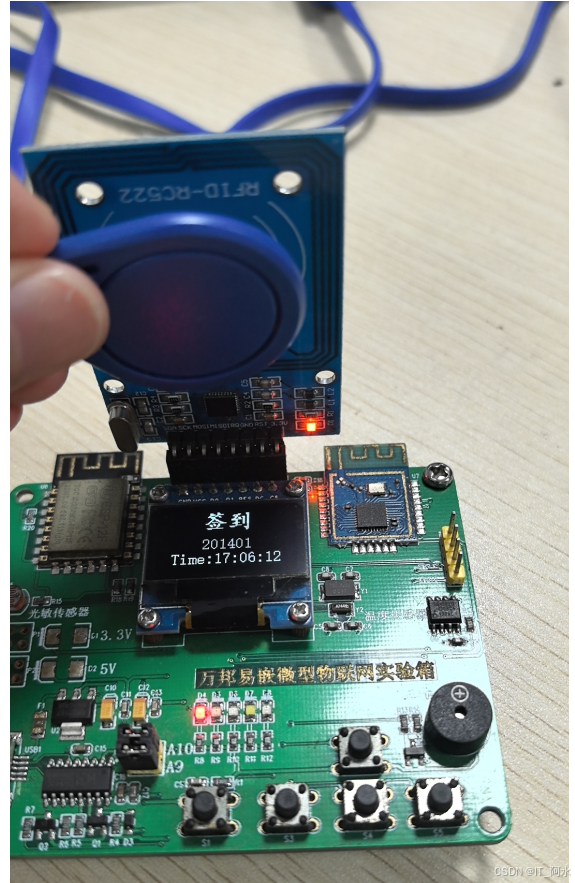

  • 签到界面
      签到界面，签到成功显示签到时间以及学号信息。
    在这里插入图片描述

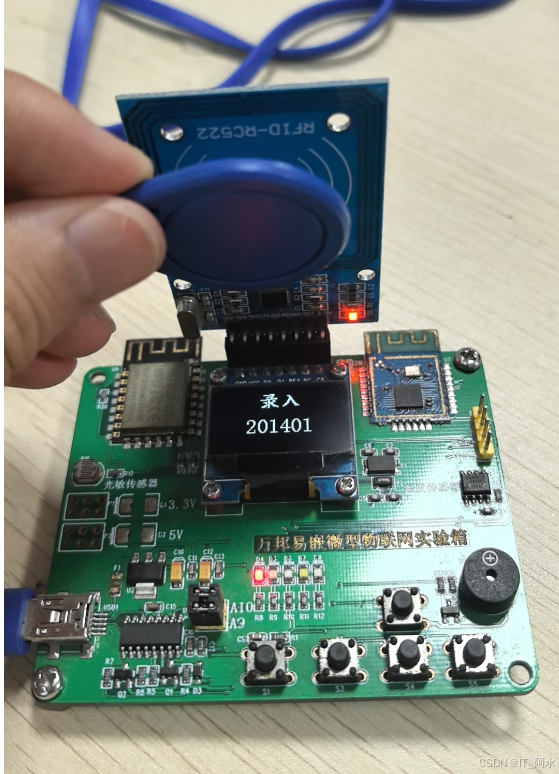

  • 信息录入
      信息录入可通过串口传输录入信息，格式为：“#学号，姓名”，如"#20241001,张三"；录入成功显示学号信息。
    在这里插入图片描述

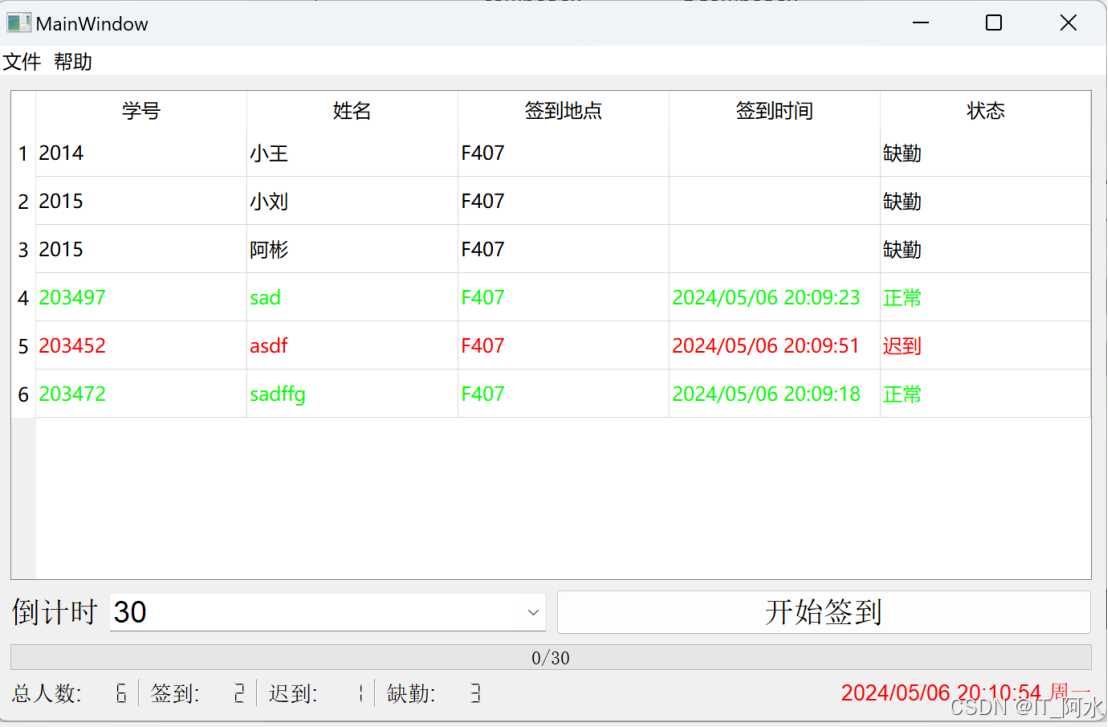

  • 课堂签到软件界面
      根据签到时间显示签到状态，具体数据通讯过程请参考：https://blog.csdn.net/weixin_44453694/article/details/140556894
    在这里插入图片描述

5.主程序核心

  主程序核心代码如下，实现外设驱动，模块初始化，界面设计及切换。

#include "stm32f10x.h"
#include "beep.h"
#include "delay.h"
#include "led.h"
#include "key.h"
#include "usart1.h"
#include "timer.h"
#include "esp8266.h"
#include "oled.h"
#include "rtc.h"
#include "ds18b20.h"
#include "adc.h"
#include "dma.h"
#include "exti.h"
#include "rc522.h"
#include <stdio.h>
#include <string.h>
#include <stdlib.h>
u8 rtc_menu_cnt=0;
u16 ds18b20_temp=0;
int main()
{
  Beep_Init();//蜂鸣器器初始化
  LED_Init();//LED
  Key_Init();
  USARTx_Init(USART1,115200);//一个字符的收发时间：1s/(115200/10)=86us
  USARTx_Init(USART3,115200);//串口3配置
  OLED_Init();//oled初始化
  //欢迎使用
  OLED_DispalyFont(32,16,16,font_16[7]);
  OLED_DispalyFont(32+16,16,16,font_16[8]);
  OLED_DispalyFont(32+16*2,16,16,font_16[9]);
  OLED_DispalyFont(32+16*3,16,16,font_16[10]);
  //课堂签到系统
  OLED_DispalyFont(16,32,16,font_16[11]);
  OLED_DispalyFont(16+16,32,16,font_16[12]);
  OLED_DispalyFont(16+16*2,32,16,font_16[13]);
  OLED_DispalyFont(16+16*3,32,16,font_16[14]);
  OLED_DispalyFont(16+16*4,32,16,font_16[15]);
  OLED_DispalyFont(16+16*5,32,16,font_16[16]);
  OLED_Refresh();
  Delay_Ms(1000);
  Delay_Ms(1000);
  Delay_Ms(1000);
  OLED_ClearGram();
  rtc_menu_cnt=1;//1数显时间
  RTC_Init();
  DS18B20_Init();//DS18B20初始化
  if(DS18B20_CheckAck())
  {
    printf("DS18B20模块响应失败\n");
  }
  else printf("模块正常\r\n");
  ds18b20_temp=DS18B20_GetTemp();//获取一次温度
  RC522_Init();
  u16 time=0;
  u32 time2=0;
  CARDINFO card_info={
    "201401",
    "阿水",
  };
  CARDINFO temp={0};
  u8 stat=0;
  u8 key;
  u8 cnt=2;//默认为读卡
  int len=0;
  u8 x=0;
  char buffer[100];
  while(1)
  {

    key=Key_GetValue(0);
    if(key==1)//录入
    {
      rtc_menu_cnt=0;
      BEEP=1;
      Delay_Ms(50);
      BEEP=0;
      cnt=1;//录入
      OLED_ClearGram();
      OLED_DispalyFont(40,0,24,font_24[0]);
      OLED_DispalyFont(40+24,0,24,font_24[1]);
      OLED_Refresh();
    }
    else if(key==2)//签到
    {
      rtc_menu_cnt=0;
      BEEP=1;
      Delay_Ms(50);
      BEEP=0;
      cnt=2;
      OLED_ClearGram();
      OLED_DispalyFont(40,0,24,font_24[2]);
      OLED_DispalyFont(40+24,0,24,font_24[3]);
      OLED_Refresh();
    }
    else if(key==3)//时间显示
    {
      BEEP=1;
      Delay_Ms(50);
      BEEP=0;
      OLED_ClearGram();
      cnt=2;
      rtc_menu_cnt=1;
    }
    if(usart1_flag)
    {
      usart1_buffer[usart1_cnt]='\0';
      printf("rx1=%s,%d\n",usart1_buffer,usart1_cnt);
      //时间校准
      //*20241010161018,15
      if(usart1_buffer[0]=='*' && usart1_cnt==15)
      {
        rtcTime.year=(usart1_buffer[1]-'0')*1000+(usart1_buffer[2]-'0')*100+(usart1_buffer[3]-'0')*10+(usart1_buffer[4]-'0');
        rtcTime.mon=(usart1_buffer[5]-'0')*10+(usart1_buffer[6]-'0');
        rtcTime.day=(usart1_buffer[7]-'0')*10+(usart1_buffer[8]-'0');
        rtcTime.hour=(usart1_buffer[9]-'0')*10+(usart1_buffer[10]-'0');
        rtcTime.min=(usart1_buffer[11]-'0')*10+(usart1_buffer[12]-'0');
        rtcTime.sec=(usart1_buffer[13]-'0')*10+(usart1_buffer[14]-'0');
        printf("时间:%04d/%02d/%02d %02d:%02d:%02d\n",rtcTime.year,
                                                      rtcTime.mon,
                                                      rtcTime.day,
                                                      rtcTime.hour,
                                                      rtcTime.min,
                                                      rtcTime.sec);
        Time_To_Sec(&rtcTime);
      }
      /*
        信息录入
        数据格式:"#学号,姓名"
        如:"#201411,小王"
      */
      if(usart1_buffer[0]=='#')
      {
        u8 i=0;
        //获取学号
        char *p=(char *)&usart1_buffer[1];
        while(*p!=',' && *p!='\0')
        {
          card_info.id[i++]=*p++;
        }
        card_info.id[i]='\0';
        //获取姓名
        if(*p==',')
        {
          p++;
          i=0;
          while(*p!='\0')
          {
            card_info.name[i++]=*p++;
          }
          card_info.name[i]='\0';
          printf("id:%s  姓名:%s\n",card_info.id,card_info.name);
          rtc_menu_cnt=0;//关闭时间显示
          cnt=1;//进入录入界面
          OLED_ClearGram();
          OLED_DispalyFont(40,0,24,font_24[2]);
          OLED_DispalyFont(40+24,0,24,font_24[3]);
          OLED_Refresh();

        }
      }
      usart1_cnt=0;
      usart1_flag=0;
    }
    time++;
    if(rtc_menu_cnt==3)//签到成功标志
    {
      time2++;
      if(time2>=5000)//显示签到信息5s后回到时间界面
      {
        rtc_menu_cnt=1;
        time2=0;
        OLED_ClearGram();
      }
    }
    Delay_Ms(1);
    if(time>=500)
    {
      ds18b20_temp=DS18B20_GetTemp();
      if(cnt==1)//录入
      {
        stat=RC522_SetCardInfo(&card_info);
        if(stat==0)
        {
          OLED_ClearGram();
          OLED_DispalyFont(40,0,24,font_24[0]);
          OLED_DispalyFont(40+24,0,24,font_24[1]);
          BEEP=1;
          len=strlen((char *)card_info.id);
          if(len<10)
          {
            x=(128-len*12)/2;
            OLED_DisplayStr(x,30,24,card_info.id);//字符串显示
          }
          else
          {
            x=(128-len*8)/2;
            OLED_DisplayStr(x,30,24,card_info.id);//字符串显示
          }
          OLED_Refresh();
          Delay_Ms(500);
          BEEP=0;
        }
        else
        {
         // printf("写卡失败stat=%d\n",stat);
        }
      }
      else if(cnt==2)//签到
      {
        stat=RC522_GetCardInfo(&temp);
        if(stat==0)
        {
          rtc_menu_cnt=0;//时间显示标志清空
          BEEP=1;
          OLED_ClearGram();
          OLED_DispalyFont(40,0,24,font_24[2]);
          OLED_DispalyFont(40+24,0,24,font_24[3]);
          len=strlen((char *)card_info.id);
          x=(128-len*8)/2;
          OLED_DisplayStr(x,30,16,temp.id);//显示签到id
          snprintf(buffer,sizeof(buffer),"Time:%02d:%02d:%02d",rtcTime.hour,rtcTime.min,rtcTime.sec);
          len=strlen((char *)buffer);
          x=(128-len*8)/2;
          OLED_DisplayStr(x,30+16,16,(u8*)buffer);//显示签到id
          Delay_Ms(200);
          snprintf(buffer,sizeof(buffer),"*xh:%s",temp.id);
          USART1_DMASend((u8*)buffer);
          BEEP=0;
          OLED_Refresh();
          rtc_menu_cnt=3;//签到成功，显示5s后回到时间显示界面
          time2=0;
        }
      }
      LED1=!LED1;
      time=0;
    }
  }
}
基于STM32设计的智能教室管理系统_127
07-28 7503
本文介绍了一个智慧教室的设计，该设计由电器设备控制系统、环境检测系统和考勤系统三大模块构成。通过使用STM32微处理器和物联网电器设备控制中心，实现对教室内风扇、照明灯和窗帘等电器设备的智能化统一控制与运行。同时，环境检测系统可以实时监测环境光强、温度、湿度和烟雾浓度等信息，并在大屏幕上综合显示教室的舒适程度。此外，考勤系统通过建立数据库记录学生的考勤情况，使用RFID学生卡和摄像头进行考勤识别，并保存学生图像以确保考勤的真实性。
基于STM32设计的智能教室管理系统_279
最新发布
12-10 1303
本项目设计了一套基于STM32和Qt的智能教室管理系统，实现教室环境的智能化监控与设备控制。系统由硬件端和上位机智慧大屏两部分组成，硬件端以STM32F103RCT6为核心，配合多种传感器完成环境数据采集及电器设备控制；上位机智慧大屏基于Qt开发，用于环境信息的可视化显示、远程设备控制及考勤管理。系统支持烟雾检测、光强检测、温湿度监测、自动灯光调节、考勤记录、以及教室门自动开锁等多项功能，具备自动化、远程操作和数据可视化的特点。通过软硬件协同工作，系统有效提升了教室管理的智能化水平，为智慧校园建设提供了技术
【单片机毕业设计】【mcuclub-dz-308】基于RFID的学生考勤系统设计与实现
weixin_61121477的博客
11-27 1651
积极主动的进行考勤管理工作，不仅可以端正学习态度，还有利于学校安全防范工作的开展。传统点名的考勤方式在一定程度上起到了积极的作用，但也存在占用上课时间、影响学习气氛、存在冒名顶戴等问题。随着相关技术的发展，刷卡考勤被广泛应用，首先电磁卡具有唯一性、可靠性和准确性。其次，考勤速度快，学生进入教室前刷一下卡即可，最后，由于考勤机都是由计算机后台记录，所以这种方式易于储存，方便统计。 为了实现学生考勤的智能化管理，基于单片机和传感器技术设计一款学生考勤监测系统，本系统通过3张不同的RFID卡表示3个不同的学生，
大四课程设计之基于RFID技术的考勤管理系统(一)项目介绍
热门推荐
IT1995的博客
09-12 2万+
---------------------------------------------------------------------------------------- 源码下载地址： http://download.csdn.net/download/qq78442761/9971770   RFID源码下载： https://download.csdn.net/downloa...
基于RFID技术的考勤系统设计
qq_45171581的博客
07-02 1万+
基于RFID技术的考勤系统设计欢迎使用Markdown编辑器新的改变功能快捷键合理的创建标题，有助于目录的生成如何改变文本的样式插入链接与图片如何插入一段漂亮的代码片生成一个适合你的列表创建一个表格设定内容居中、居左、居右SmartyPants创建一个自定义列表如何创建一个注脚注释也是必不可少的KaTeX数学公式新的甘特图功能，丰富你的文章UML 图表FLowchart流程图导出与导入导出导入 欢迎使用Markdown编辑器 你好！ 这是你第一次使用 Markdown编辑器 所展示的欢迎页。如果你想学习如何
基于RFID技术的学生考勤系统设计
07-28
随着电子信息技术的发展，智能卡在生活中随处可见。而射频识别卡正逐渐取代传统的接触式IC卡，成为智能卡领域的新潮流。RFID卡由于成功结合了射频识别技术和IC卡技术，解决了无源和免接触的难题，因此，具有磁卡和接触式IC卡不可比拟的优点。 RFID卡由IC芯片、感应天线组成，完全密封在一个标准PVC卡片中，无外露部分。学生考勤系统设计利用无线射频识别(RFID)技术，实现对学生进行考勤、记录等功能。
基于RFID的学生考勤系统设计
04-16
提出了一种无线射频非接触式RFID学生考勤系统的设计方法。采用以射频卡U2270B器件为核心完成支撑电路设计，包括电源模块、频率模块、天线模块和数据输入；以及软件模块设计，主要模块有初始化、开启、停止和解码。目的是实现利用无线射频识别技术对学生进行考勤记录管理，从而达到考勤工作方便、快捷、省时。主要技术涵盖了射频卡读写器，和其关键器件射频卡基站器件。结果表明，该系统能快速实现各种考勤记录，提高了学校的教学管理效率。
STM32智能考勤机设计：无线识别与信息管理
资源摘要信息:"基于STM32的智能考勤机设计，本项目主要涉及到STM32微控制器的应用，智能考勤机作为一个典型的物联网设备，在人力资源管理方面发挥着重要的作用。以下是本资源中详细描述的几个关键模块： 1. 无线...
基于物联网的门禁与考勤系统(阿里云)_81
08-31 1万+
本课题设计的基于物联网的门禁与考勤管理系统，结合现代信息技术，利用指纹识别、射频卡、密码输入和远程控制等多种开锁方式，提升门禁系统的安全性和灵活性；同时，通过物联网平台进行数据上传和远程管理，极大提高了管理效率。通过智能化的考勤功能，系统可以实时记录员工的出入情况，并通过云平台进行远程查询和管理，推动门禁与考勤管理的数字化、智能化和高效化。
构建RFID考勤系统上位机管理平台
上位机通常指连接到其他设备的计算机系统，负责监控、管理和处理来自下位机(如传感器、控制器等)的数据。在RFID考勤系统中，上位机的主要功能包括显示刷卡信息、记录考勤数据、查询历史考勤记录、生成考勤报告以及...
rfid的签到系统
05-18
通过rfid读写器进行打卡的签到系统,源码java部份在：wlms\src\com\tfsp，wlms\src\com\tfsp\wlproduct\biz\rfid，jsp部分在：wlms\WebRoot\WEB-INF\view\rfid
基于RFID的签到系统设计
03-28
本科毕业设计，基于RFID设计的签到系统，其中包括了签到系统设计和充值消费，通过RC522模块和stm32实现。通过按键选择对应的模式，屏幕会实时显示卡片的金额或者姓名学号等。
基于RFID的同学签到系统的设计
06-16
基于RFID的同学签到系统的设计，通过单片的RFID模块检测同学签到情况，并且通过单片机将数据上传至上位机。上位机进行同学签到信息统计。
教室占座系统
06-21
教室占座系统，分为管理员、老师、学生三个模块。管理员管理教室、添加用户信息；学生查询教室、占座位；老师查询教室，占用教室。
基于单片机STM32射频RFID卡考勤人数自动计数器系统
QQ1928499906的博客
10-07 1430
💗博主介绍：✌全网粉丝10W+,CSDN特邀作者、博客专家、CSDN新星计划导师，一名热衷于单片机技术探索与分享的博主、专注于 精通51/STM32/MSP430/AVR等单片机设计 主要对象是咱们电子相关专业的大学生，希望您们都共创辉煌！✌💗👇🏻 精彩专栏 推荐订阅👇🏻单片机设计精品实战案例✅。
基于51单片机的智能考勤系统射频RFID卡考勤上课上班人数统计方案原理图程序设计
weixin_46018613的博客
07-25 5378
硬件电路的设计 （末尾附文件） 系统的功能分析及体系结构设计 3.1.1系统功能分析 本设计由STC89C52单片机电路+RFID模块电路+1602液晶显示电路+按键电路+蜂鸣器报警电路+电源电路组成。 1、系统有3张卡，分别代表依次是张三、李四、王二。 2、任何一个人刷卡成功能，1602液晶响应显示，未刷卡显示空“ ”位置上空的，刷卡成功后相应位置显示有人。 3、液晶第二行显示刷卡人数，即出勤总人数。 4、按下按键表示上课，如果签到人数和总人数不符合，蜂鸣器报警处理。 3.1.2系统总体结构 本系统具体框
袁高腾 基于RFID技术的学生考勤系统
GaotYuan的博客
06-22 6153
科技的发展，给人类的生活带来了便利。物联网时代的来临，数字化，智能化已深入人们的日常生活，利用无线射频技术进行识别考勤，顺应了时代发展的潮流，方便了人们的生活。采用RFID识别模块、WIFI通信、单片机、液晶显示模块、客户端显示，以及相关上位机软件设计从而实现射频卡的无线识别，有着非常广阔的应用前景，例如：校园识别，公交卡识别都属于这一范畴。有着非常广的发展空间！ 本设计首先介绍了系统的原理，开发过程以及系统中所用到的技术，并对系统进行了分析设计，最后通过相应的开发平台进行实现。本设计主要研究射频卡考勤管理
基于51单片机射频RFID卡考勤上课上班人数计数系统设计
点灯师的博客
11-27 1161
本设计由STC89C52单片机电路+RFID模块电路+1602液晶显示电路+按键电路+蜂鸣器报警电路+电源电路组成。1、系统有3张卡，分别代表依次是张三、李四、王二。2、任何一个人刷卡成功能，1602液晶响应显示，未刷卡显示空“ ”位置上空的，刷卡成功后相应位置显示有人。3、液晶第二行显示刷卡人数，即出勤总人数。4、按下按键表示上课，如果签到人数和总人数不符合，蜂鸣器报警处理。根据本篇文章完成毕业设计的开题报告、任务书、设计、毕业论文等。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

IT_阿水

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
