QSIP驱动W25Q256调试记录

记录调试QSPI方式驱动W25Q256，其中以正点原子和野火的STM32F767系列的例程作为参考。

发现异常

  1. 正点原子 & 野火 例程中有水分,不适合参考指令。
  2. W25Q256JV 数据手册中部分指令的图表与时序图不符。

初始化配置

  • 引脚初始化
/**
  * @brief  QSPI引脚初始化
  * @param  None
  * @retval None
  */
void HAL_QSPI_MspInit(QSPI_HandleTypeDef *hqspi)
{
//忽略
}
  • QSPI模式初始化
/**
  * @brief  QSPI模式初始化
  * @param  None
  * @retval 失败回复QSPI_ERROR ，成功回复QSPI_OK
  */
uint8_t QSPI_Init(void)
{
    QSPI_Handler.Instance = QUADSPI;                                  //QSPI
    QSPI_Handler.Init.ClockPrescaler   = 1;
    QSPI_Handler.Init.FifoThreshold    = 4;
    QSPI_Handler.Init.SampleShifting   = QSPI_SAMPLE_SHIFTING_HALFCYCLE;
    QSPI_Handler.Init.FlashSize      = 25 - 1;
    QSPI_Handler.Init.ChipSelectHighTime = QSPI_CS_HIGH_TIME_6_CYCLE;
    QSPI_Handler.Init.ClockMode      = QSPI_CLOCK_MODE_0;
    QSPI_Handler.Init.FlashID       = QSPI_FLASH_ID_1;
    QSPI_Handler.Init.DualFlash      = QSPI_DUALFLASH_DISABLE;
    HAL_QSPI_Init(&QSPI_Handler);

   /* 设置QSPI存储器为4字节地址模式 */
 if (QSPI_SetMode_4ByteAddr() != QSPI_OK)
 {
  printf("QSPI_ERROR \r\n");
  return QSPI_ERROR;
 }
 return QSPI_OK;
  • 初始化要点
    初始化后，应该马上将地址模式设置为“4字节模式”。
    指令：0xB7
    检验是否初始化成功，可以使用读ID指令检验。后述有驱动配置细讲，不再贴代码。
/**
 * @brief  设置QSPI存储器为4字节地址模式(该函数只能在单线模式下）
 * @param  None
 * @retval 失败回复QSPI_ERROR ，成功回复QSPI_OK
 */
uint8_t QSPI_SetMode_4ByteAddr(void)
{
QSPI_CommandTypeDef s_cmd;
 /*可以通过读SR3来查看ADS位确定是否需要继续*/
if(W25Q_ReadSR(3) & W25Q_FSR3_ADS)
{
 printf("4ByteAddr already set! \r\n");
 return QSPI_OK;
}
s_cmd.InstructionMode   = QSPI_INSTRUCTION_1_LINE;        //指令模式 :单线
s_cmd.Instruction       = W25X_Enable4ByteAddr;              //指令0xB7
s_cmd.AddressMode       = QSPI_ADDRESS_NONE;               //地址模式 :无
s_cmd.Address      = 0;                         					    //地址   :无
s_cmd.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;    //交替字节 :无
s_cmd.DataMode          = QSPI_DATA_NONE;     	   	 //数据   :无
s_cmd.NbData       = 0;            			  			  //数据长度 :0
s_cmd.DummyCycles       = 0;            		  			  //空周期  :0
s_cmd.DdrMode           = QSPI_DDR_MODE_DISABLE;      //DDR   :禁止
s_cmd.DdrHoldHalfCycle  = QSPI_DDR_HHC_ANALOG_DELAY;    //DDR延迟 :模拟延迟
s_cmd.SIOOMode          = QSPI_SIOO_INST_EVERY_CMD;    //SIO0模式:不起作用
if (HAL_QSPI_Command(&QSPI_Handler, &s_cmd, QPSI_TIMEOUT) != HAL_OK)
{
return QSPI_ERROR;
}
  • 到此处，QSPI初始化已经完成。但在正点原子的例程中，初始化有进入QSPI模式的指令操作，指令0x38，但在W25Q256JV手册搜索并未发现该指令。查找发现 W25Q256的其他系列（非JV)有出现过0x38的指令。
  • 经测试，使用EnterQPIMode指令后，指令模式只能使用4线，无法再用单线指令，而数据手册时序图皆以单线指令作为指引。
    所以此处不建议继续参考正点原子的例程，会带来不必要的麻烦。
#define W25X_EnterQPIMode       0x38 //正点原子的非jv系列指令，不建议再使用

指令时序分析与驱动函数

W25Q256JV 数据手册

数据手册Instruction Set Table四个图表需要重点理解，分别是

8.1.2 Instruction Set Table 1 (Standard/Dual/Quad SPI, 3-Byte Address Mode)
8.1.3 Instruction Set Table 2 (Dual/Quad SPI Instructions,3-Byte Address Mode)
8.1.4 Instruction Set Table 3 (Standard SPI, 4-Byte Address Mode)
8.1.5 Instruction Set Table 4 (Dual/Quad SPI Instructions, 4-Byte Address Mode)

可以见到，除了Table3 不是QSPI的指令，其他3个图表指令皆可以当QSPI下使用，但因为地址模式已经设置为 4-Byte Address Mode，所以我们要用的就应该是 Table 4的指令表格。

8.1.5 Instruction Set Table 4 (Dual/Quad SPI Instructions, 4-Byte Address Mode)
这里我曾出现一个误区，认为如果使用QSPI指令的话，那么Table 3 的 4地址_SPI指令就不能再使用。其实这样的思维是错误的！在没有使用正点原子中的0x38-QSPImode指令时，QSPI和SPI指令都是可以照常使用的，也就是在进行一些简单的读写寄存器，可以继续使用SPI指令，如TABLE 3中的05h-读寄存器、01h-写寄存器！

在这里插入图片描述

纠错

正点原子中，完全没有使用Table 4的 Dual/Quad SPI Instructions, 4-Byte Address Mode 指令，所以此处第二次建议不要参考正点原子代码中的指令，容易误入思维误区！

驱动函数编程

以读flash和写flash作为举例。

读Flash:0x6C

因为读Flash包含大量的数据，建议使用QSPI指令，也就是Table 4的指令

在这里插入图片描述

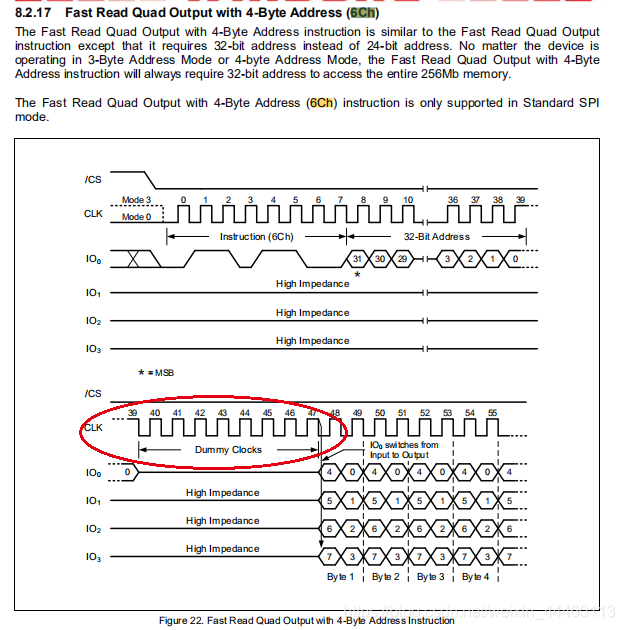

  • 快速读QSPI-4字节地址-6Ch
    在这里插入图片描述
    根据上面的时序图分析：
    指令模式：单线 8位（1字节）
    地址模式：单线 32位（4字节）
    交替： 0
    空周期：单线 8位（1字节）
    数据：4线 （QSPI)

读FLASH驱动如下：

/**
 * @brief  快速读数据 (4线4地址指令）
 * @param 	pBuffer：输入读缓冲buf；Address：读开始flash地址；NumByte ：读的字节量
 * @retval 空闲回复QSPI_OK,忙回复QSPI_BUSY
 */
 void W25Q_FastReadData(uint8_t *pBuffer,uint32_t Address,uint16_t NumByte)
{

   QSPI_CommandTypeDef s_cmd;
   W25Q_BusyWait();                     //等待空闲
   s_cmd.Instruction       = 0x6C;   		    //指令     :6C
   s_cmd.InstructionMode   = QSPI_INSTRUCTION_1_LINE;        //指令模式 :1线

   s_cmd.Address					  = Address;
   s_cmd.AddressMode       = QSPI_ADDRESS_1_LINE;             //地址模式 :1线
   s_cmd.AddressSize		  	= QSPI_ADDRESS_32_BITS;		 //地址大小 ：32bit

   s_cmd.DataMode          = QSPI_DATA_4_LINES;               //数据模式 :4线
   s_cmd.NbData						= NumByte;												 //数据长度	:NumByte

   s_cmd.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;			  //交替字节 :无
   s_cmd.DummyCycles       = 8;								//空周期		:8位 （重点）
   s_cmd.DdrMode           = QSPI_DDR_MODE_DISABLE;					  //DDR			:禁止
   s_cmd.DdrHoldHalfCycle  = QSPI_DDR_HHC_ANALOG_DELAY;			  //DDR延迟 :模拟延迟
   s_cmd.SIOOMode          = QSPI_SIOO_INST_EVERY_CMD;			    //SIO0模式:不起作用
if (HAL_QSPI_Command(&QSPI_Handler, &s_cmd, QPSI_TIMEOUT) != HAL_OK)
   	printf("W25Q_FastReadData Time out \r\n");

 if(HAL_QSPI_Receive(&QSPI_Handler,pBuffer,5000)!=HAL_OK)
   	printf("W25Q_FastReadData receive fault \r\n");;
   W25Q_BusyWait();                     //等待空闲
}
纠错

W25Q datasheet 的图表和时序图空周期长度不符。
野火并未使用QSPI指令读数据。

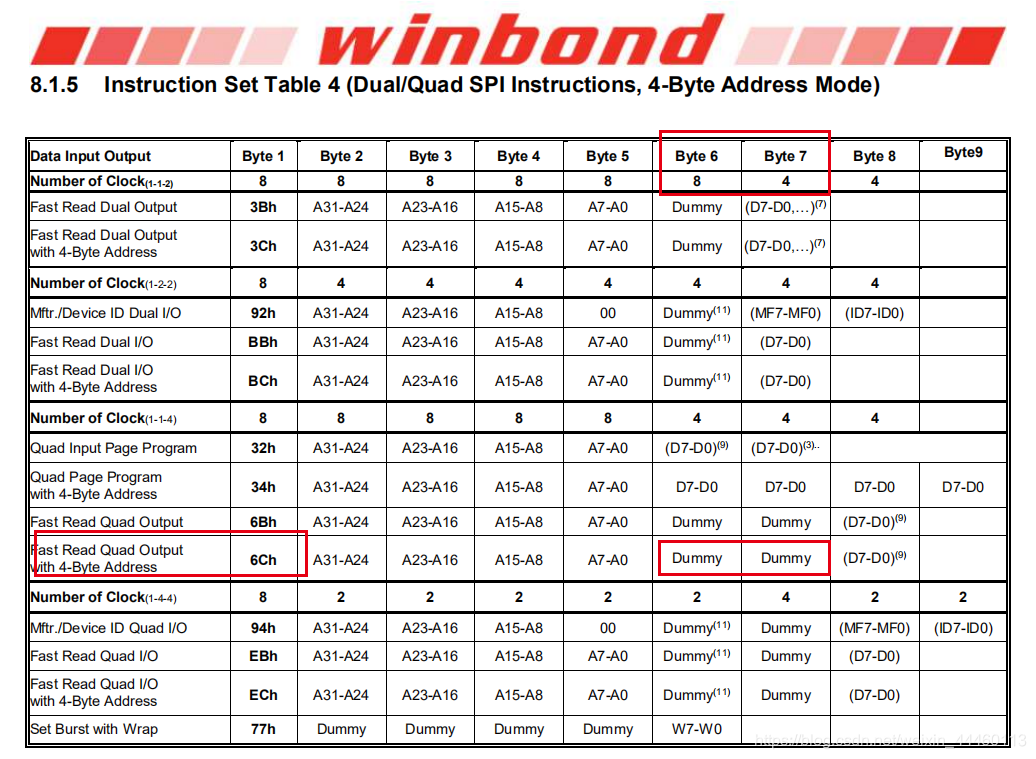

  • 手册上 指令6Ch 的时序图的空周期是8位的，而Table 4上标的是2个字节（16位）的空周期，因为当时测试没仔细对比两个图的异样，填的是16位，导致读Flash测试时前4字的数据丢失，无法被读取。遇到同样故障的小伙伴可以留意下空周期数和地址长度是否不符问题。

  • 野火的例程虽然在写FLASH操作上使用Table 4指令，但读FLASH仍然用的SPI 03h指令，所以建议也不要参考野火例程的指令，自行编写更好。

以下是野火例程（不要参考）：

/* 读操作 */
#define READ_CMD                             0x03           //野火例程中，读操作只使用了0X03
#define FAST_READ_CMD                        0x0B
#define DUAL_OUT_FAST_READ_CMD               0x3B
#define DUAL_INOUT_FAST_READ_CMD             0xBB
#define QUAD_OUT_FAST_READ_CMD               0x6B
#define QUAD_INOUT_FAST_READ_CMD             0xEB
/**
 * @brief  从QSPI存储器中读取大量数据.
 * @param  pData: 指向要读取的数据的指针
 * @param  ReadAddr: 读取起始地址
 * @param  Size: 要读取的数据大小
 * @retval QSPI存储器状态
 */
 uint8_t BSP_QSPI_Read(uint8_t* pData, uint32_t ReadAddr, uint32_t Size)
{
/*其他省略*/
s_command.Instruction       = READ_CMD;  //0x03
}

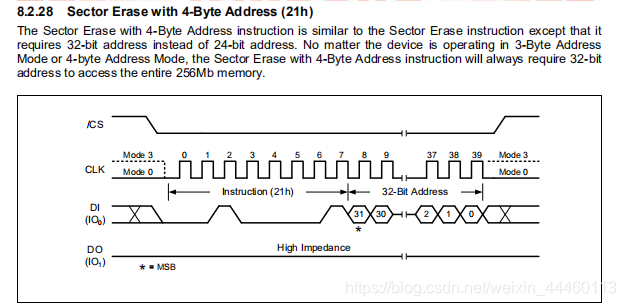

扇区擦除:0x21

  • 因为擦除没有数据交互，可以使用TABLE 3的 SPI指令
    在这里插入图片描述
    根据上面的时序图分析：
    指令模式：单线 8位（1字节）
    地址模式：单线 32位（4字节）
    交替： 0
    空周期：0
    数据：0
/**
  * @brief  扇区擦除
  * @param 	Page：扇区页码
  * @retval
  */
  void W25Q_Erase_Sector(uint16_t Page)
{
	QSPI_CommandTypeDef s_cmd;
	uint32_t Addr;
	Addr = Page * W25Q_SECTORSBYTE;

	W25Q_Write_Enable();                 //写使能
	W25Q_BusyWait();                     //等待空闲

	s_cmd.InstructionMode   = QSPI_INSTRUCTION_1_LINE;        //指令模式 :1线
	s_cmd.Instruction       = 0x21;                           //指令 ：SPI
	s_cmd.Address					  = Addr;						   //地址
	s_cmd.AddressSize			  = QSPI_ADDRESS_32_BITS;           //地址长度：4字节
	s_cmd.AddressMode       = QSPI_ADDRESS_1_LINE;            //地址模式 :1线
	s_cmd.DataMode          = QSPI_DATA_NONE;                  //指令模式 :0
	s_cmd.NbData						= 0;															 //数据长度	:0
	s_cmd.DummyCycles       = 0;										//空周期		:0
	s_cmd.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;			 //交替字节 :无
	s_cmd.DdrMode           = QSPI_DDR_MODE_DISABLE;					 //DDR			:禁止
	s_cmd.DdrHoldHalfCycle  = QSPI_DDR_HHC_ANALOG_DELAY;			 //DDR延迟 :模拟延迟
	s_cmd.SIOOMode          = QSPI_SIOO_INST_EVERY_CMD;			   //SIO0模式:不起作用

	if (HAL_QSPI_Command(&QSPI_Handler, &s_cmd, QPSI_TIMEOUT) != HAL_OK)
	{
		printf("W25Q_Erase_Sector Time out \r\n");
	}
	W25Q_BusyWait();                     //等待空闲
}

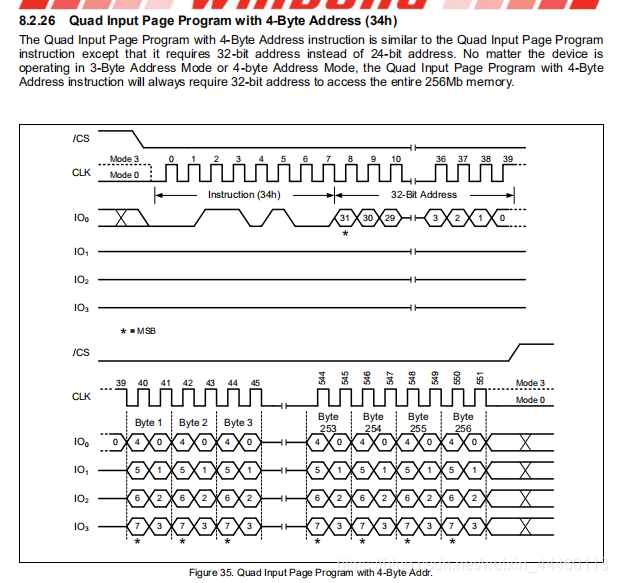

写FLASH(最大256字节）:0x34

  • 因为写Flash包含大量的数据，建议使用QSPI指令，也就是Table 4的指令
    在这里插入图片描述
    根据上面的时序图分析：
    指令模式：单线 8位（1字节）
    地址模式：单线 32位（4字节）
    交替： 0
    空周期：0
    数据：4线 （QSPI)
 /**
  * @brief  FLASH页编程。每次最大可写256BYTE
  * @param 	Page：扇区页码
  * @retval
  */
void W25Q_Program_Page(uint8_t *pBuff,uint32_t Addr,uint16_t NumByte)
{
	QSPI_CommandTypeDef s_cmd;

	W25Q_Write_Enable();                 //写使能
	W25Q_BusyWait();                     //等待空闲
	printf("start program\r\n");
	s_cmd.InstructionMode   = QSPI_INSTRUCTION_1_LINE;       //指令模式 :1线
	s_cmd.Instruction       = 0x34;                          //指令     :QSPI

  s_cmd.AddressMode       = QSPI_ADDRESS_1_LINE;           //地址模式 :1线
	s_cmd.AddressSize			  = QSPI_ADDRESS_32_BITS;           //地址长度:4字
	s_cmd.Address					  = Addr;					//地址			Addr

	s_cmd.DataMode          = QSPI_DATA_4_LINES;               //指令模式 :0
	CmdHandler.NbData			  = NumByte;				   //数据长度	:
	s_cmd.DummyCycles       = 0;							 //空周期		:0

	s_cmd.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;			 //交替字节 :无
	s_cmd.DdrMode           = QSPI_DDR_MODE_DISABLE;					 //DDR			:禁止
	s_cmd.DdrHoldHalfCycle  = QSPI_DDR_HHC_ANALOG_DELAY;			 //DDR延迟 :模拟延迟
	s_cmd.SIOOMode          = QSPI_SIOO_INST_EVERY_CMD;			   //SIO0模式:不起作用

	if (HAL_QSPI_Command(&QSPI_Handler, &s_cmd, QPSI_TIMEOUT) != HAL_OK)
		printf("W25Q_Program_Page Time out \r\n");

	HAL_QSPI_Transmit(&QSPI_Handler,pBuff,5000);
	W25Q_BusyWait();                     //等待空闲

}

总结：

1.正点原子和野火的例程都存在不严谨的问题，虽然结果能实现，但不适合初学者去区分QSPI和SPI的运用。
2.W25Q数据手册图表也存在空周期数不符问题，大家在使用数据手册过程中，一定要确保数据手册与IC对上，如测试过程中出现问题，第一时间翻查时序图确保各项参数正常。

补充说明（等待FLASH空闲）

野火例程中有状态轮询操作，而正点原子是使用读SR1的0位（busy）来等待完成，两者都可以完成等待Flash空闲，但测试时，轮询功能因失败导致QSPI进入错误故障中，无法继续正常读写，对后续程序影响较大，推荐直接使用读busy位作为判断。

  • 推荐循环读SR1
/*推荐使用*/
#define 			W25Q_FSR_WRIEN  							((uint8_t)(1 << 1))					/*!< write enable */
#define 			W25Q_FSR_BUSY              				   ((uint8_t)(1 << 0))   		  /*!< busy */
#define			  W25Q_FSR2_QE									((uint8_t)(1 << 1))				  /*!< quad enable */
#define				W25Q_FSR3_ADS							    ((uint8_t)(1 << 0))					/*!< 4address enable */
 /**
  * @brief  FLASH 空闲状态检测（循环等待空闲）
  * @param 	无
  * @retval
  */
void W25Q_BusyWait(void)
{

	while( (W25Q_ReadSR(1) & W25Q_FSR_BUSY) ==  W25Q_FSR_BUSY);
	printf("SR 1 : %d\r\n",W25Q_ReadSR(1));
}
  • HAL_QSPI_AutoPolling，需要重新配置CmdHandler和PollingHandler，如掩码错误会引起不必要的故障，故不推荐轮询模式。
/**
  * @brief  QSPI_AutoPollingReady 读取存储器的SR并等待EOP
  * @param  None
  * @retval 失败回复QSPI_ERROR ，成功回复QSPI_OK
  */
uint8_t QSPI_AutoPollingReady(uint32_t timeout)
{
	/* 配置自动轮询模式等待存储器准备就绪 */
	CmdHandler.InstructionMode   = QSPI_INSTRUCTION_1_LINE;        //指令模式 :单线
	CmdHandler.Instruction       = W25X_ReadStatusReg1;					   //指令		  :读状态寄存器
	CmdHandler.AddressMode       = QSPI_ADDRESS_NONE;						   //地址模式	:无
	CmdHandler.Address					 = 0;															 //地址			:无
	CmdHandler.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;			 //交替字节 :无
	CmdHandler.DataMode          = QSPI_DATA_1_LINE;							 //数据模式	:单线
	CmdHandler.NbData						 = 1;															 //数据长度	:1BYTE
	CmdHandler.DummyCycles       = 0;															 //空周期		:0
	CmdHandler.DdrMode           = QSPI_DDR_MODE_DISABLE;					 //DDR			:禁止
	CmdHandler.DdrHoldHalfCycle  = QSPI_DDR_HHC_ANALOG_DELAY;			 //DDR延迟 :模拟延迟
	CmdHandler.SIOOMode          = QSPI_SIOO_INST_EVERY_CMD;			 //SIO0模式:不起作用

	PollingHandler.Match           = 0x00;
	PollingHandler.Mask            = W25Q_FSR_BUSY;								 //掩码:		((uint8_t)(1 << 0))
	PollingHandler.MatchMode       = QSPI_MATCH_MODE_AND;
	PollingHandler.StatusBytesSize = 1;
	PollingHandler.Interval        = 0x10;
	PollingHandler.AutomaticStop   = QSPI_AUTOMATIC_STOP_ENABLE;

	if (HAL_QSPI_AutoPolling(&QSPI_Handler, &CmdHandler, &PollingHandler, timeout) != HAL_OK)  //自动轮询
		return QSPI_ERROR;
	else
    return QSPI_OK;
}

此记录用于本人留底翻查，并提供给其他与我一样的新用户参考，如有其他意见，可以留言或发邮箱到 xiaojianjiande@163.com 纠错。

陈一无
关注
  • 4
    点赞
  • 踩
  • 40
    收藏
    觉得还不错? 一键收藏
  • 1
    评论
专栏目录
W25Q256FV中文资料
08-28
基于SPI数据储存的芯片W25Q256FV,32MB的储存空间。本文是英文原版翻译版，解决了查看英文原版的麻烦，加速硬件的开发速度。
WINBOND/华邦 W25Q256JVEIQ 3V 256M-位 串行闪存 双/四通道 SPI NOR FLASH 存储器
hongyuanniki的博客
03-28 639
W25Q256JVEIQ 3V 256M-位 串行闪存 双/四通道 SPI NOR FLASH 存储器
ZYNQ-Vitis(SDK)裸机开发之（八）PS端QSPI读写flash操作（包括SPI、Dual SPI、Qual SPI的配置使用）
最新发布
qq_38584212的博客
04-19 1497
SPI为标准通信协议，不仅可以操作flash，还可以与其他类型器件进行通信，但是由于SPI标准通信协议为全双工，且速度较慢，因此实际读写flash时，一般都使用其扩展协议，即Dual flash和Quad flash。Flash存储数据时，只能将1写为0，不能将0写为1，因此对flash进行擦除操作时，就是将flash对应区域全部置1，写数据时，就将对应bit置0即可。IO2（WP）：写保护引脚，低电平时，flash无法被写入数据，在Quad SPI模式下复用为数据引脚。
教程：AT32F435 QSPI 读写W25Q256
liliquan2的博客
05-21 4525
3 字节地址模式，当 ADS=1 的时候，表示当前是 4 字节地址模式，我们需要使用 4 字节地址模。不可以写 1 的特性，所以在写入数据的时候，一般需要先擦除（归 1），再写。位，表示 W25Q256 当前的地址模式，是一个只读位，当 ADS=0 的时候，表示当前是。位，用于表示擦除/编程操作是否正在进行，当擦除/编程操作正在进行时，此位为 1，指令，用于读取 FLASH 数据，在发送完该指令以后，就可以读取 W25Q256。指令，用于编程 FLASH（写入数据到 FLASH），该指令发送完成后，最。
从零实现 SPI_flash（W25Q256）
坛城的博客
01-08 1万+
SPI是英语serial peripheral interface 的缩写，顾名思义就是穿行外围设备接口。是motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在EEPROM,FLASH,实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。SPI是一种高速的，全双工，同步的通信总线。并且在芯片的管脚上只占用4根线。 SPI的主要特点：可以同时发送和接收串行数据...
彻底拿下QSPI双闪存W25Q256| STM32H750| QSPI 双FLASH |cubeIDE |下载算法（一）
weixin_43166744的博客
10-07 3849
STM32H750挂在QSPI双闪存
CubeMX配置W25Q256FLASH SPI通信（实现任意位置读写）
m0_62743804的博客
08-13 2143
需要系统性的看一下W25Q256芯片手册。
STM32F429外部Flash w25q256驱动
01-08
首先，`STM32F429外部Flash w25q256驱动`涉及到的主要任务是通过SPI（Serial Peripheral Interface）协议与W25Q256JVFQ这个256Mbit的大容量SPI Flash进行通信。W25Q256是一款高速、低功耗的串行闪存，支持SPI和 Quad...
W25Q256四字节读写程序.zip_W25Q256 开发板_W25Q256地址访问_w25q256fv读写_w25q程序_w2
07-15
标题中的"W25Q256四字节读写程序.zip"指的是一个关于W25Q256存储芯片的四字节（32位）读写操作的程序压缩包。W25Q256是一款容量为32兆字节（MB）的串行闪存设备，广泛应用于嵌入式系统、物联网设备以及各种电子产品...
华邦w25q256系列flash指导手册
11-06
华邦w25q256系列flash指导手册，包括了功能介绍，推荐电路，通讯命令等等。我在使用过程中，没有在片选信号上加上拉，实际使用的时候出现了flash中文件丢失的现象。因为是偶发的，没能准确找到原因，最终又加上了上...
F103_SPI读写W25Q256.rar
06-03
W25Q256是一款容量为32MB的SPI串行闪存，常用于存储大量数据，如程序代码、配置文件或日志记录。 从"SPI测试固件"这个子文件名来看，这个压缩包很可能包含了用于测试SPI接口功能的固件代码。这份代码可能包括了初始...
W25Q256FV-芯片手册.pdf
05-22
本手册提供W25Q256FV封装信息，引脚定义，功能描述，寄存器配置，电气性能等完整信息。该有的都在这了，英文版。
w25q128fv中文手册 w25q256fv中文手册
07-01
w25q128fv中文手册 w25q256fv中文手册 256可以参考128的 完全中文手册
STM32 W25Q64驱动程序 W25Q128驱动程序 W25Q32驱动程序
07-21
STM32系列微控制器在嵌入式领域广泛应用，而存储扩展是常见的需求，这就涉及到SPI接口的闪存芯片，如W25Q64、W25Q128和W25Q32。这些芯片是Winbond公司生产的串行闪存，具有高速、低功耗的特点，常用于存储固件、配置...
华邦flash数据手册w25q256fv
06-30
华邦flash数据手册w25q256fv
W25Q256四字节模式读写程序
12-01
亲测可用的4字节nor flash读写程序， 经过优化可以直接使用，针对128M以上的FLASH可以直接使用，兼容128以下的芯片 已经应用到产品上，欢迎品鉴
W25Q256学习
热门推荐
ye_wei_yang的专栏
06-07 3万+
一、基本特性 容量256Mb，最小的组织单位是页每个页256个字节，可进行页编程(一次写256个字节)；16个页组成4KB的扇区，可进行扇区擦除，128个扇区组成32KB块，64KB的组，可以整片擦除。256有8192个扇区和512个块。        256支持标准的SPI接口，2/4线SPI，SPI频率最大104MHz，64位唯一序列号，256字节的安全寄存器。        在时钟的上
stm32 操作W25Q256 W25Q16 spi flash
Car12
07-27 6401
stm32 操作W25Q256 W25Q16 spi flash
gd32e230xx_datasheet_rev1.4.pdf
09-25
gd32e230xx_datasheet_rev1.4.pdf 是一份技术资料，其中详细介绍了GD32E230系列微控制器的规格和特性。GD32E230系列微控制器是基于ARM Cortex-M23内核的32位片上系统，具有高性能和低功耗的特点。 该资料包括了GD32E230系列微控制器的主要特性和技术参数，如CPU的主频，内存容量，外设接口，时钟控制，电源管理等。资料中还介绍了各个外设模块的特性和功能，包括通用定时器，串行通信接口，模数转换器，网络通信接口等。 此外，资料还提供了GD32E230系列微控制器的引脚定义和功能说明，以及电气特性和可靠性指标。用户可以根据这些信息来设计和开发适用于各种应用场景的电子产品。 除了技术参数和功能介绍，该资料还提供了GD32E230系列微控制器的应用示例和设计指南，帮助用户更好地理解和应用该系列微控制器。同时，资料中还包括了GD32E230系列微控制器的封装和引脚布局图，方便用户进行PCB设计和焊接工作。 总的来说，gd32e230xx_datasheet_rev1.4.pdf 是一份全面的技术资料，为用户提供了GD32E230系列微控制器的详细信息，方便用户进行系统设计和开发工作。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
