Eclipse 安装JBPM插件

一. jbpm

  本文主要为学习jBPM-4.4的实例所使用工具及其配置进行了说明，帮助初学者快速搭建起学习和使用环境。在学习和使用jBPM-4.4的时候，首先需要安装其发行包自带的examples，然后根据实际应用的需要进行开发。

二.准备工作

1.下载jBPM-4.4发行包:
  下载jBPM-4.4发行包，得到jbpm-4.4.zip压缩包，解压缩.
参考链接: jbpm-4.4发行包下载链接
2.Eclipse工具

三.插件安装

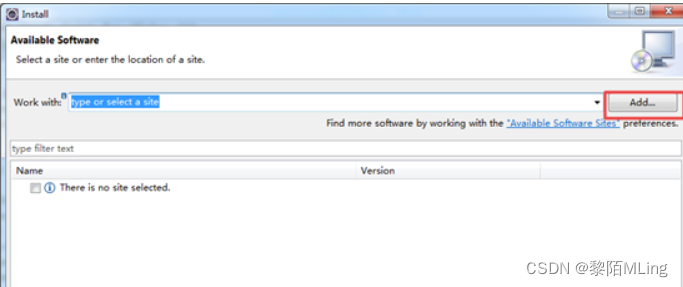

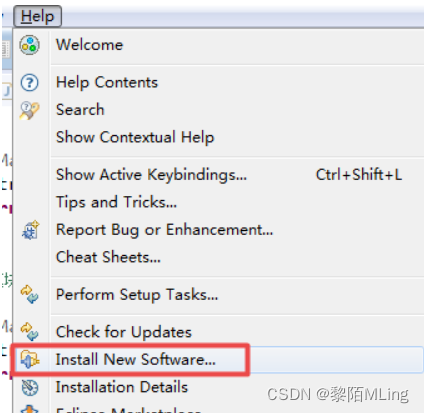

Help->Install New Software…，出现Install对话框

点击 add…按钮

这里需要使用eclipse升级机制安装，因为jbpm-gdp-site.zip包为更新站点（archived update site）的压缩包，这文件路径：./jbpm-4.4/install/src/gpd/jbpm-gdp-site.zip，安装步骤如下：

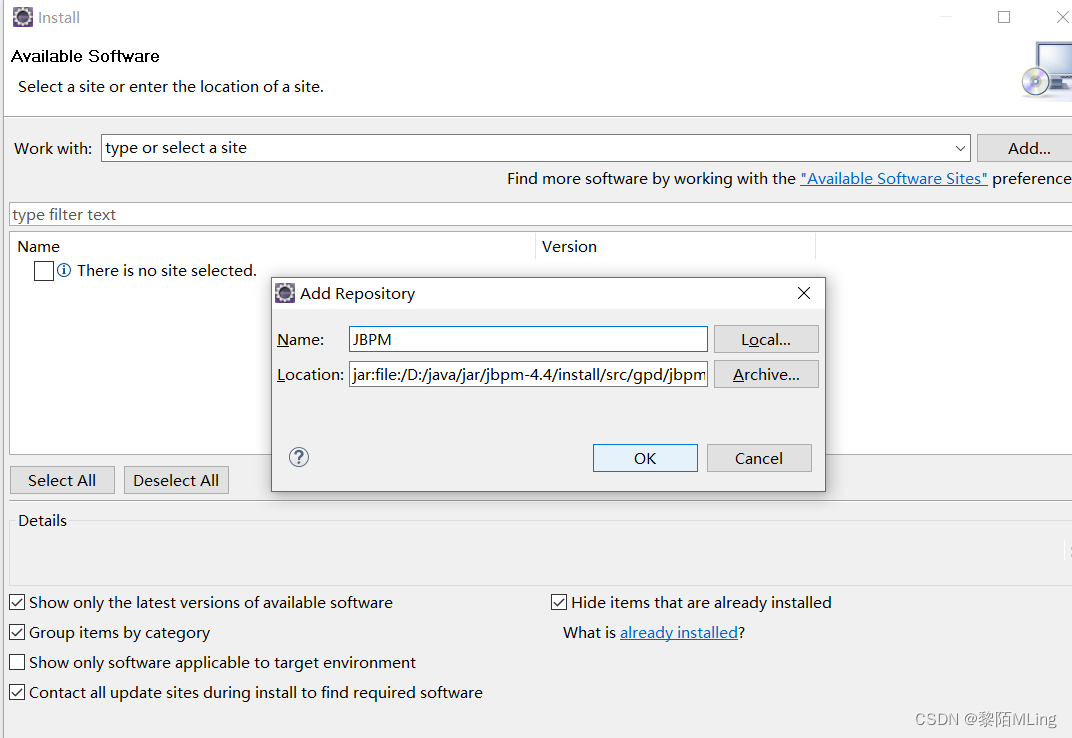

在Add Site对话框中点击”Archive“按钮
选择/jbpm-4.4/install/src/gpd/jbpm-gdp-site.zip，点击打开按钮，返回Add Site对话框，点击OK按钮，返回Install对话框

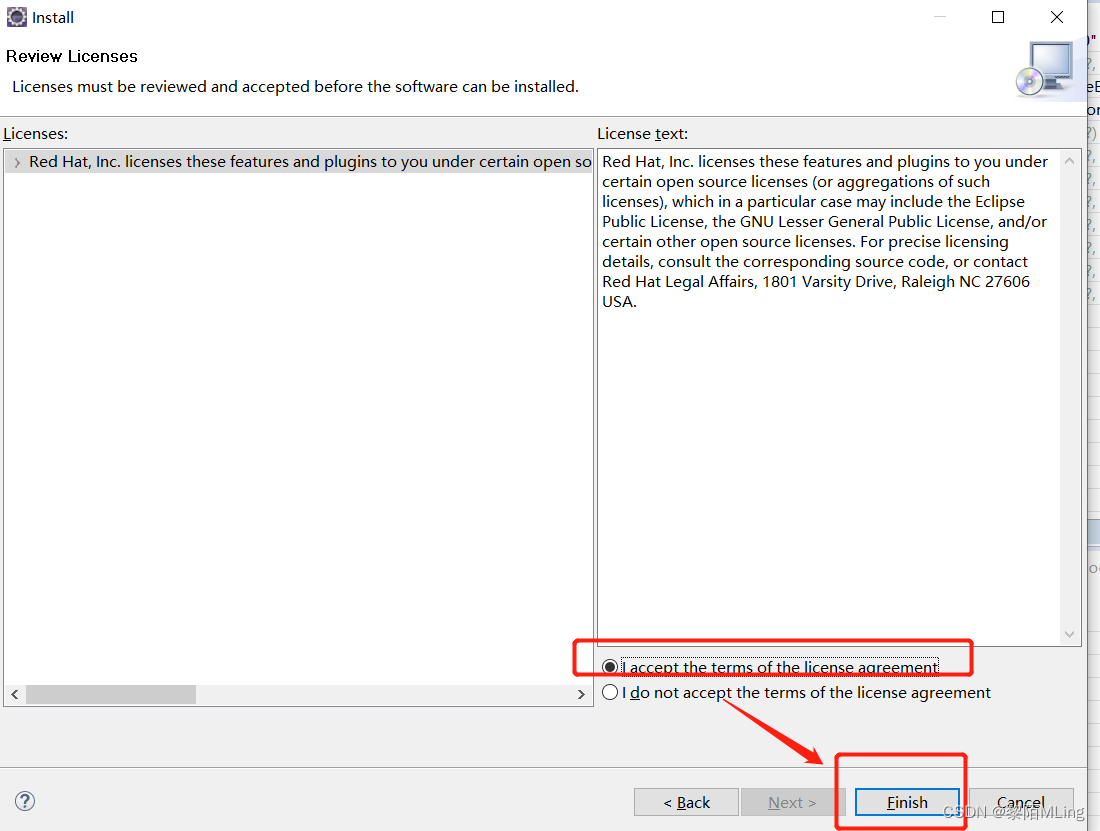

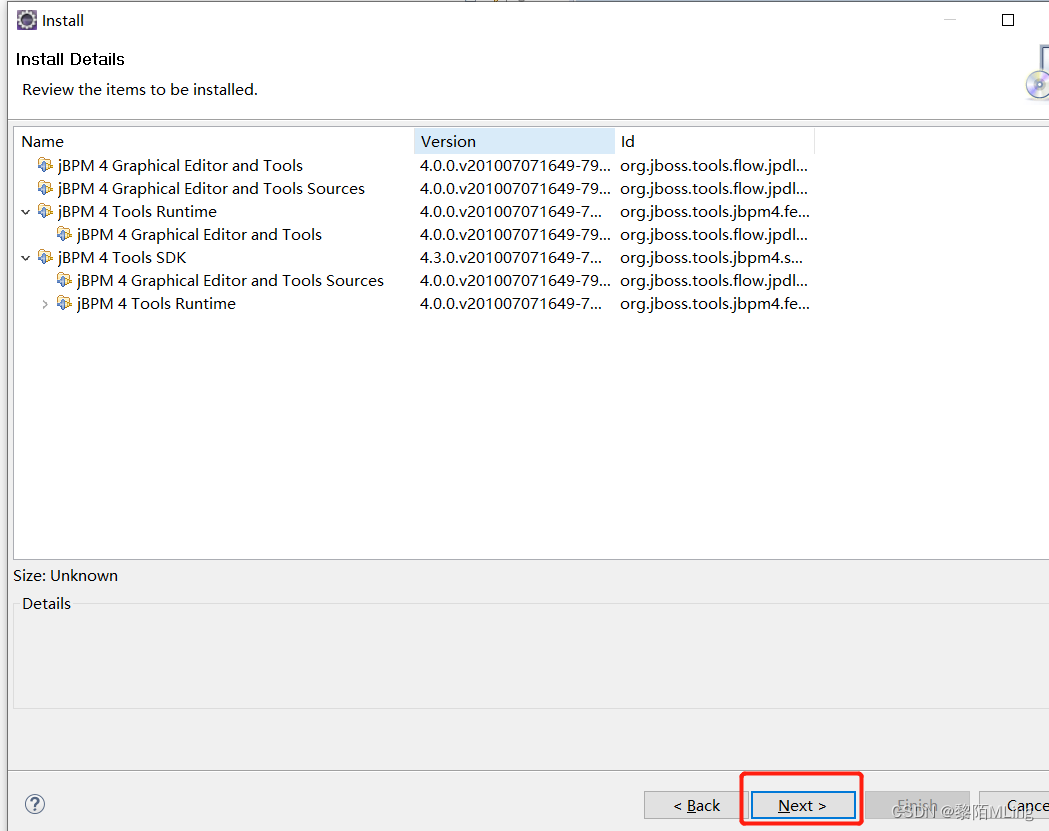

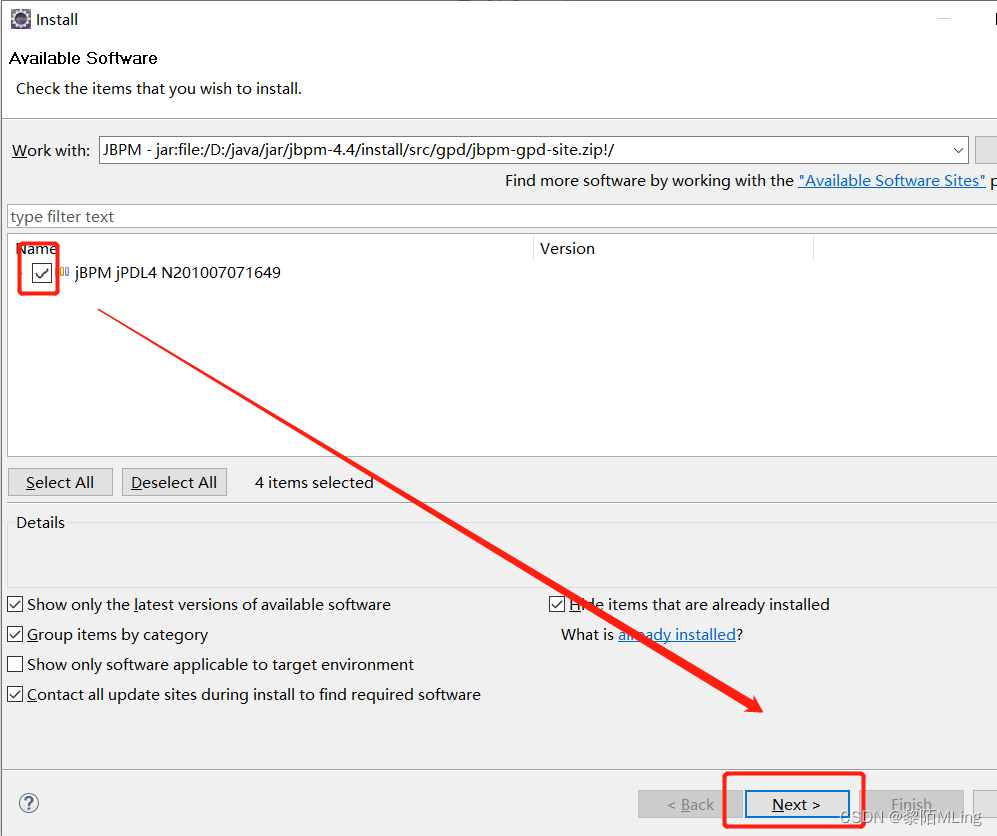

选择列表的出现的jPDL 4 GPD更新站点,点击 Next… 直到“ Finish" 完成安装

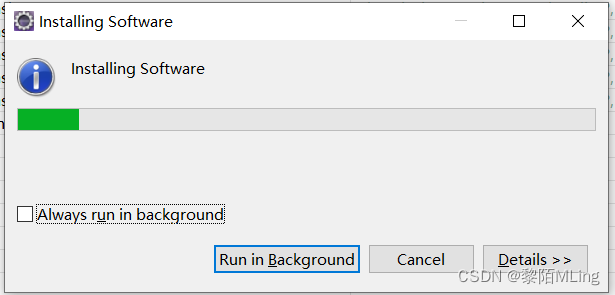

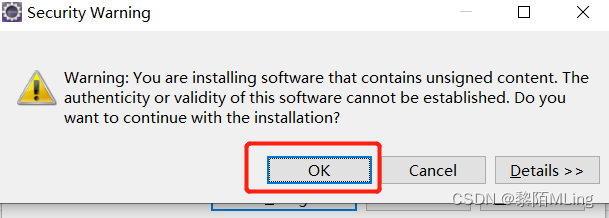

安装中:

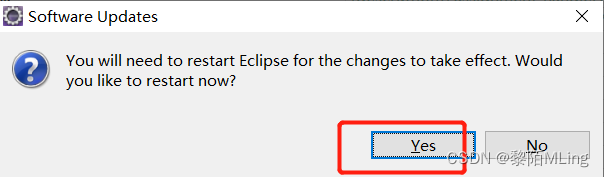

安装完成后会自动重启eclipse:

四.配置

  安装完成，需要进行如下配置：

4.1 配置jbpm运行位置

选择 eclipse菜单：Window->references

选择 JBoss jBPM -> Runtime Locations
点击 Add…
在 Add Location 对话框中，输入一个名字，
在Browse For Folder对话框中，选择你的jbpm4.4解压根目录
点击OK
选择添加的内容，点击OK完成 .

4.2 添加jBPM开发依赖库

  为了方便开发中添加依赖包，可在eclipse添加一个依赖库，如下：
选择 eclipse菜单：Window->references

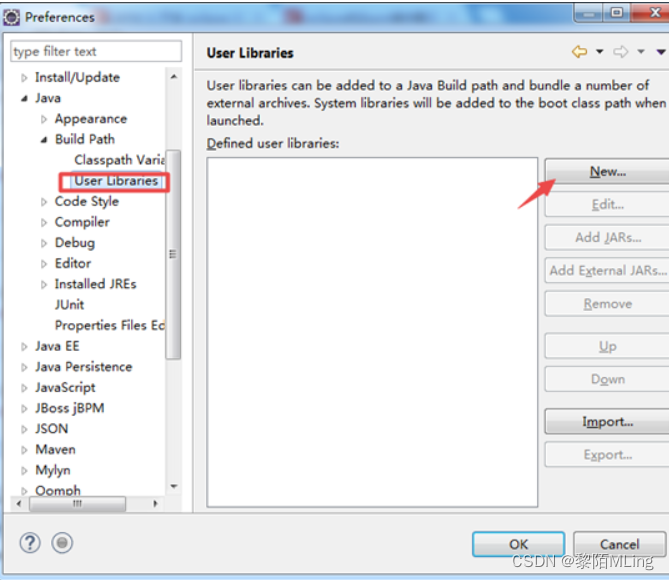

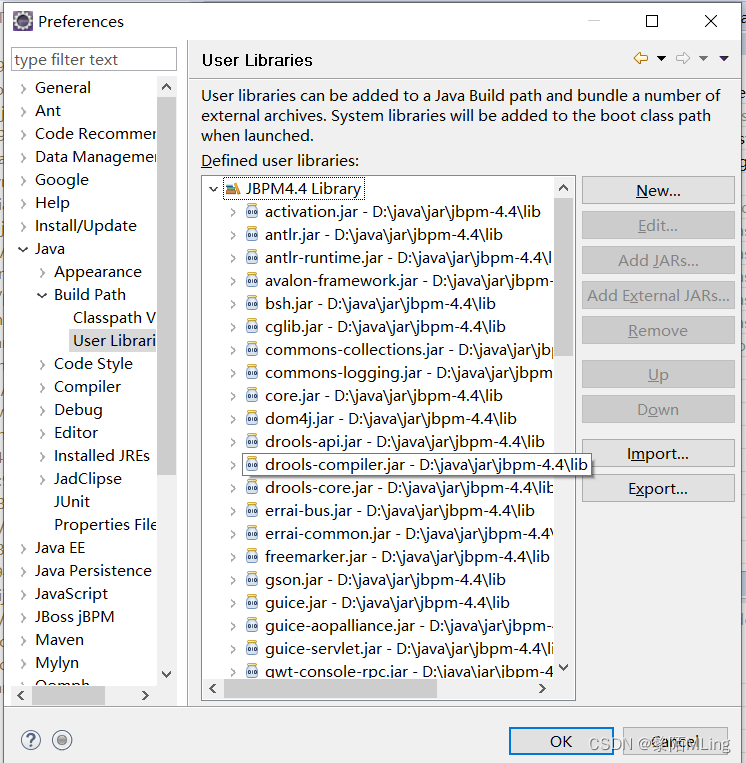

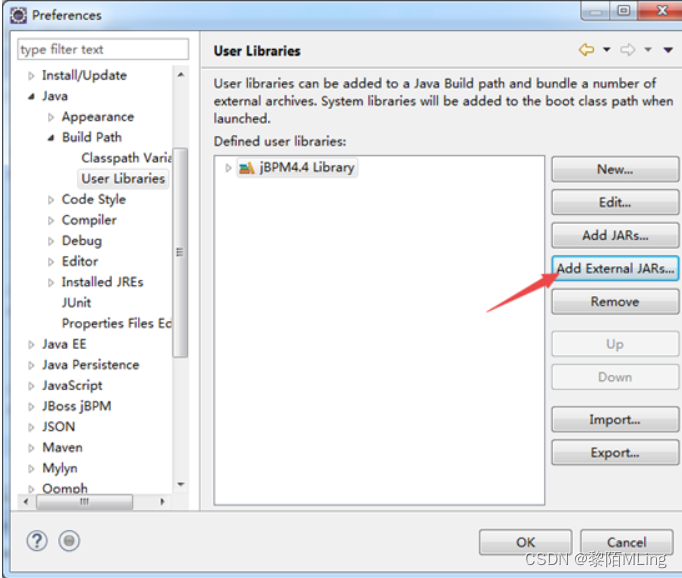

选择 Java -> Build Path -> User Libraries

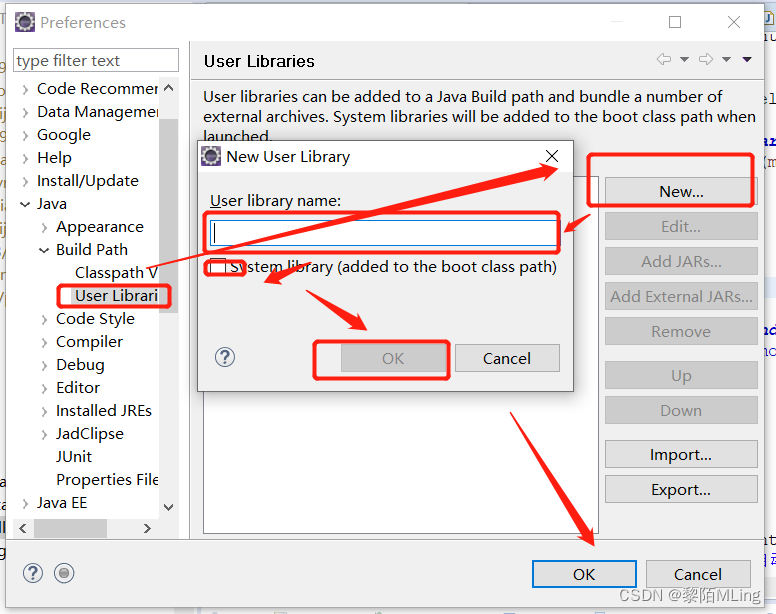

点击 New…

在 New User Libernate 对话框中，输入一个名字，如：jBPM4.4 Library，点OK，关闭对话框

点击 Add JARs…，打开对话框，选择你的jbpm4.4解压根目录下的jbpm.jar，点击打开，关闭对话框

点击 Add JARs…，打开对话框，选择你的jbpm4.4解压根目录下的lib目录，/jbpm-4.4/lib
选择lib目录下的所有jar文件，点击打开，关闭对话框

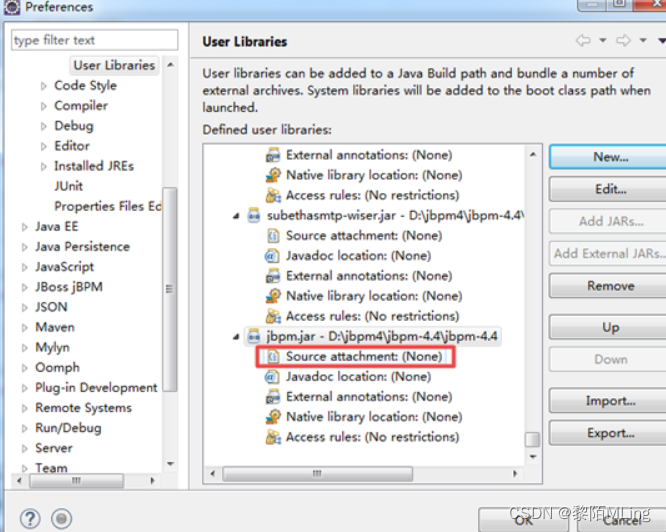

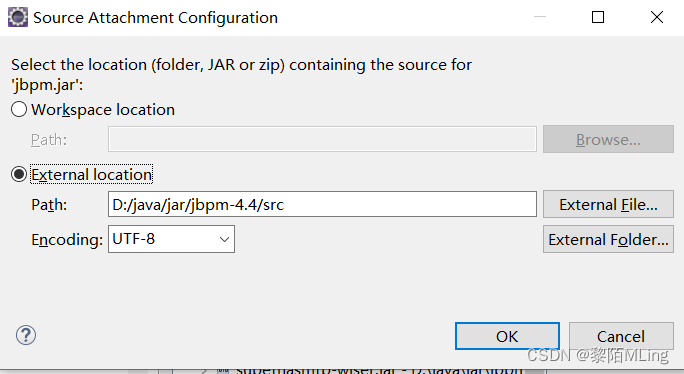

如果你需要先可以关联jbpm源码，选择jbpm.jar，选择下面的Source attachment，双击它，选择解压目录 下的/jbpm-4.4/src，确定即可。


点击OK完成

4.3 指定jPDL4 Schema

  在eclipse中指定schema主要是为了方便直接编辑xml源码，当你编辑流程源码时，可以更好的帮助你编写代码。
选择eclipse菜单：Window->references

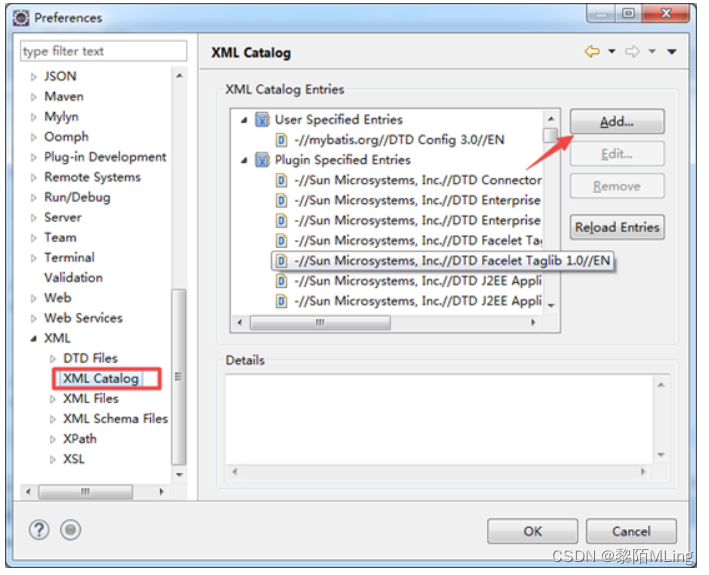

选择XML->XML Catalog

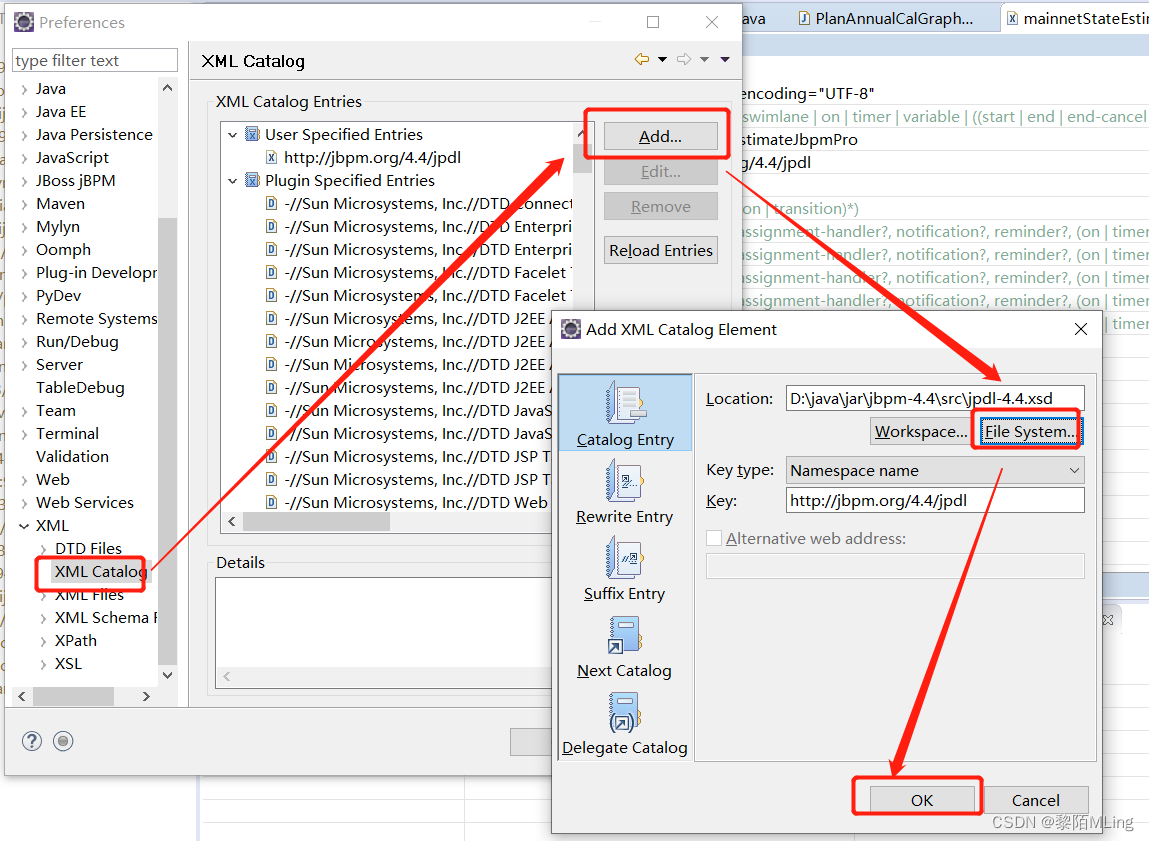

点击Add…，打开Add XML Catalog Entry对话框，默认为Catalog Entry选项卡
点击File System…按钮，打开文件选择框，选择解压目录下的/jbpm-4.4/src/jpdl-4.4.xsd文件

点击打开，ok，关闭所有对话框。

4.4 导入示例项目

打开eclipse，导入示例项目：

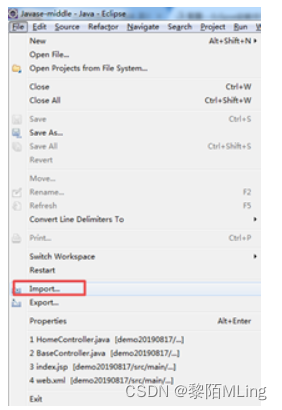

选择File->import

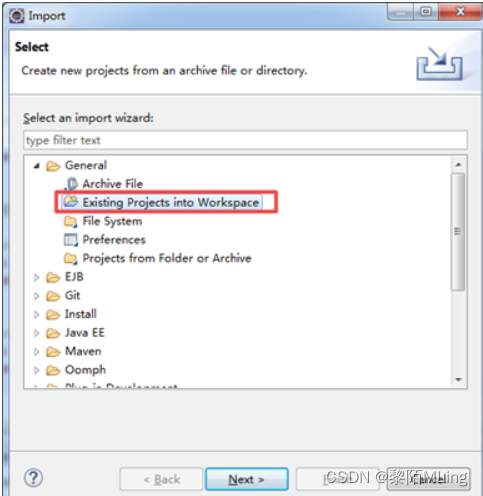

选择General->Existing Projects into Workspace)

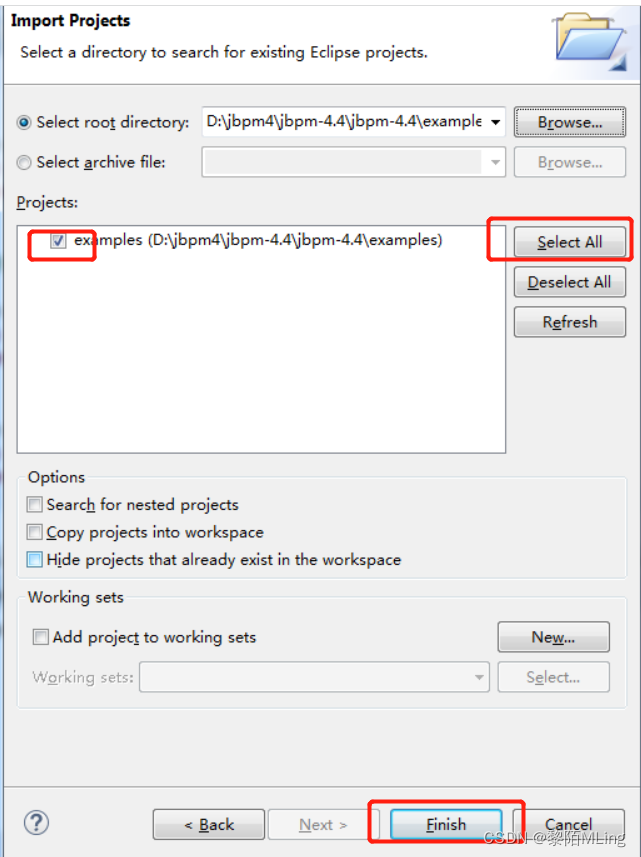

点击Next，选择jbmp4.4目录下examples，点击OK


示例工程会自动加载，点击Finish
在配置好jBPM用户依赖库后，所示例子可以用JUnit测试运行了。
