高清多媒体接口（HDMI）EDID规范详解

高清多媒体接口(HDMI)EDID规范详解

1. 引言

1.1 术语定义

• HDMI
  High-Definition Multimedia Interface, 高清晰度多媒体接口，是一种数字化音视频技术，适合影像传输的专用型数字化接口
• EDID
  Extended Display Identification Data，是有VESA定义的标准数据格式，包含有关监视器及其性能的参数，包括供应商信息，最大图像大小，颜色设置，厂商预设置，频率范围的设置以及显示器名和序列号的字符等
• Source
  HDMI交互中的源端，有时候也写作Host Device，例如机顶盒等
• Sink
  HDMI交互中的终端，有时候也写作Display Device，例如显示器等
• VESA
  Video Electronics Standards Association，视频电子标准协会

1.2 EDID来源

EDID是VESA定义的标准数据格式。早期显卡没有标准办法简单获取到显示器的性能参数，一些VGA应用时使用部分管脚传输显示器性能信息，但这不是标准的、统一的，故推出EDID标准。在2006.9推出EDID v1.4版本。

2. HDMI1.4b的EDID规范详解

2.1 Block0内容详解

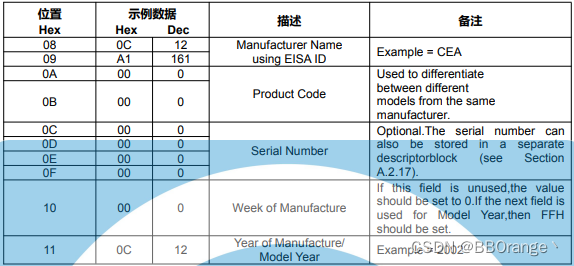

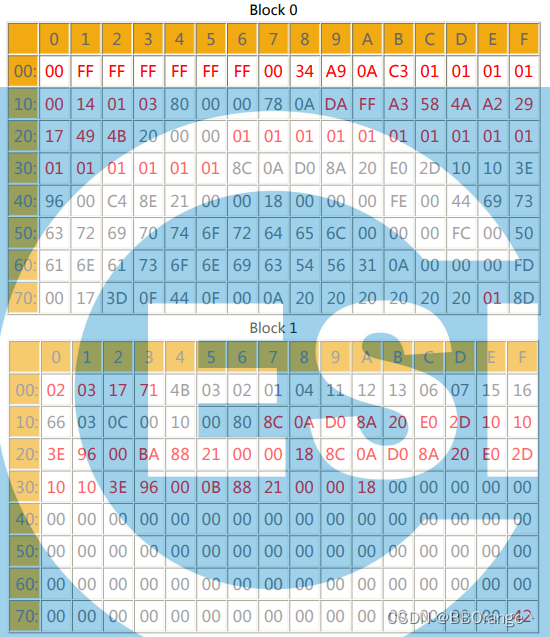

2.1.1 Header Infomation头信息（厂商信息、EDID版本等）

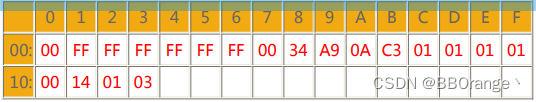

包含20Bytes，前8个固定写00 FF FF FF FF FF FF 00；9-10两个Bytes写厂商名字，包含三个字母，需要参照微软定义的PNP ID（http://www.uefi.org/pnp_id_list）;11-12两个Bytes写Product Code；13-16四个Bytes写序列号；17 Byte写出厂周；18 Byte写年份；最后两个Bytes是EDID版本，一般填写0103，表示Version1 Revision3

2.1.2 Basic Display Parameters and Features 基本显示参数（数字/模拟接口、屏幕尺寸、格式支持等）

共5 Bytes，第1个Byte是视频输入参数信息：

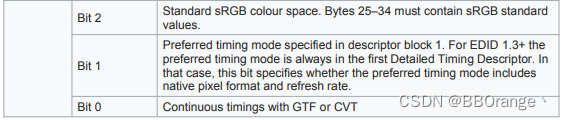

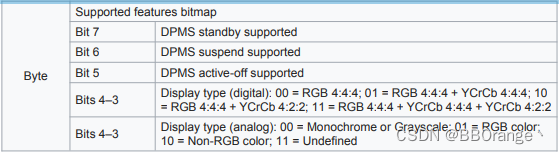

第2/3个Bytes填写纵向、横向屏幕尺寸，单位cm，前投影机可以填写0000h，第4个Byte填写Gamma值（约定俗成的，显示器Gamma一般是2.2），最后一个Byte是Supported Feature信息：

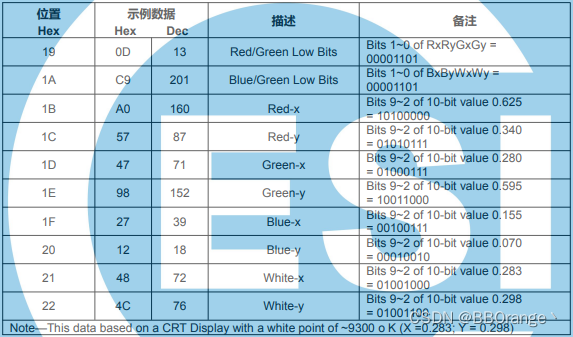

2.1.3 色度信息

共10 Bytes，定义内容如下：

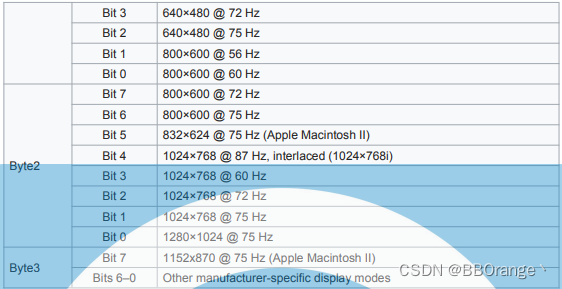

2.1.4 Established Timings（VESA定义的电脑使用Timings）

共计3 Bytes，至少支持640480P60Hz，也就是第1个Byte的第3个Bit，所以常见的200000h就是只支持640480P60Hz

每个Byte中的数据对应关系如下：

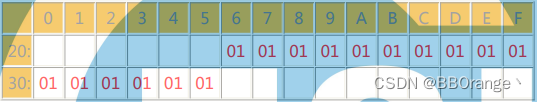

2.1.5 Standard Timings（01为填充，未定义Timing）

2.1.6 Detailed Timing Descriptor Block

拆分为4组Block：First Detailed Timing Descriptor, Second Detailed Timing Descriptor, First Monitor Descriptor（Monitor Name）,and Second Monitor Descriptor（Monitor Range）

• First Detailed Timing Descriptor：共计188 Bytes，前17 Bytes描述Timing信息，最后一个Byte是Flag；（例如Flag 18h表示：Non-interlaced，normal display no stereo，digital separate, V. and H. sync polarity is negative）

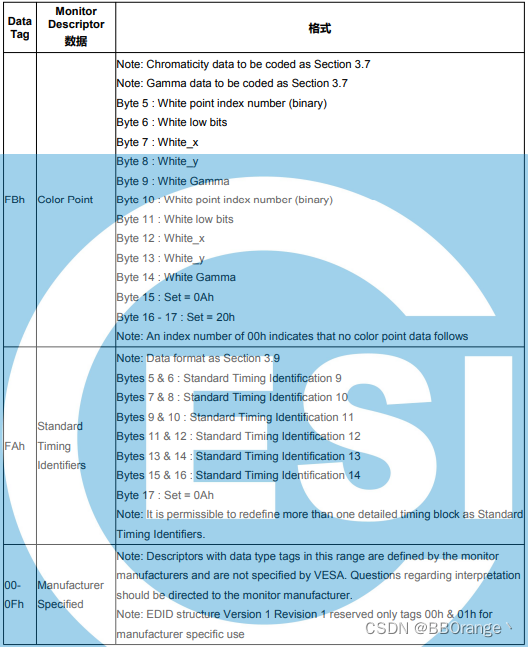

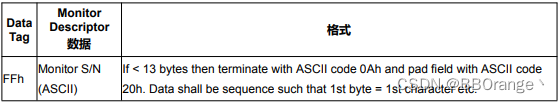

  Data Type标志位的意义，参见VESA E-EDID标准的3.10.3，如下：



• Second Detailed Timing Descriptor：共计18 Bytes，前17 Bytes描述Timing信息，最后一个Byte是Flag；例如示例EDID的Second Detailed Timing Descriptor，4B位写FEh，表示ASCII数据
• First Monitor Descriptor（Monitor Name）：共计18 Bytes，前三个Bytes是Flag，填写000000h表示这个Block被用作Descriptor，第4个Byte是描述Data Type Tag；第5个Byte是Flag，填写00h表示这个Block被用作Descriptor，剩下的是Monitor Name，用ASCII码，最多13个Bytes，如果不到13 Bytes，用0Ah结尾，20填充剩余的Byte

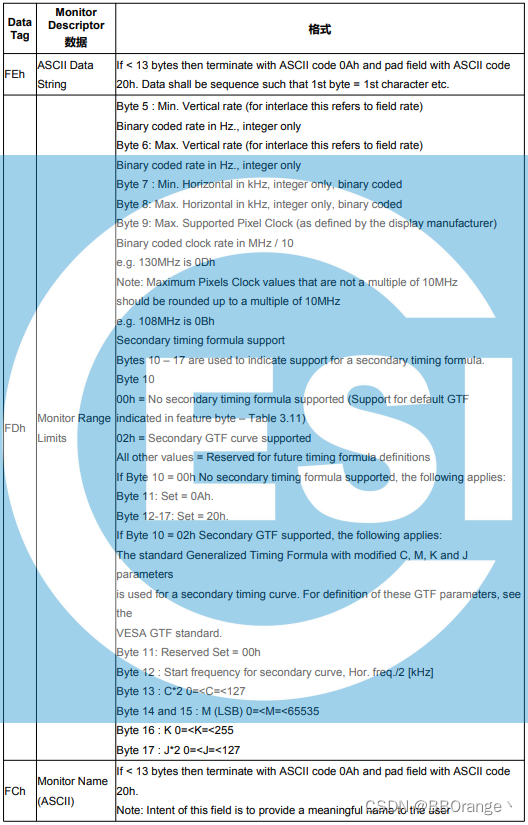

• Second Monitor Descriptor（Monitor Name）：共计18 Bytes，前三个Bytes是Flag，填写000000h表示这个Block被用作Descriptor，第4个Byte是描述Data Type Tag，填写FDh表示剩余的13 Bytes包含Monitor Range limints；第5个Byte是Flag，填写00h表示这个Block被用作Descriptor；接下来5个Bytes用来写最大/最小横向/纵向频率、最高像素时钟（the minimum and maximum parameters for horizontal and vertical frequencies, and maximum pixel clock）；接下来一个Byte是Tag，填写00h表示没有secondary timing formula；最后的7 Bytes，取决于上一个Byte的Tag，当为00h时，用0Ah开头，20h填充剩余的Byte
