一、智能变电站
智能变电站有与常规变电站有相同的地方同时也有差异。首先两者有着同样的功能，它们都是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。同时智能变电站与常规变电站也有着明显差异。在智能变电站时代，常规变电站中一次设备与保护、测控之间的电缆被光缆取代；电缆中传输的直流信号（正电压/负电压/地电压）和交流信号（CT、PT二次电流、电压）被网络中传输的报文取代；过去用于实现保护逻辑的继电器硬件回路被微机保护装置中的软件程序所取代。
1一次设备智能化

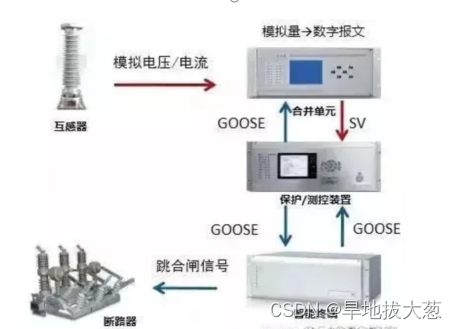

智能终端: 与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实现对一次设备的测量、控制等功能。GOOSE的含义为“面向对象的通用变电站事件”，GOOSE信息主要包括开关/刀闸位置，控制开关位置，异常/告警信号、闭锁信号等。GOOSE链路相当于传统站中的直流控制和信号电缆，传输的是控制指令和信号。
合并单元：对于二次转换器的电流或电压数据进行时间相关组合的物理单元，凡是需要使用电压、电流量的装置（保护、测控），可直接从合并单元发送的SV报文中读取电压、电流值即可。SV即为“采样值”，包括互感器的二次侧电流、电压值。SV链路相当与传统站中的二次交流电缆。
2 二次设备网络

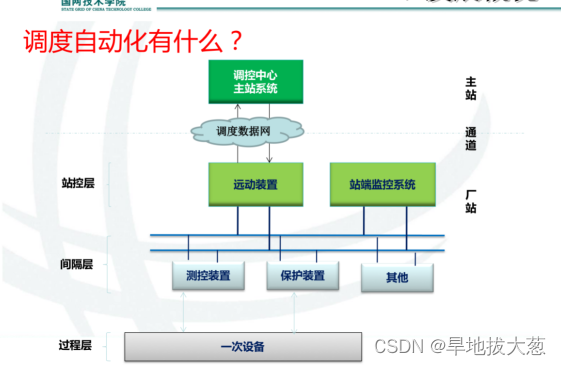

主站-----通道-----厂站
2.1三个层级
过程层、间隔层、站控层
站控层设备包括：监控主机、数据通信网关、数据服务器、综合应用服务器、操作员站等；
间隔层设备包括：继电保护装置、测控装置、故障录波装置、网络记录分析仪、及稳控装置等；
过程层设备包括：合并单元、智能终端、智能组件等。
2.2两网
站控层网络、过程层网络。
站控层网络实现站控层内部以及站控层和间隔层之间的数据传输。
过程层网络是实现间隔层设备和过程层设备之间的数据传输。过程层网络就包括上述的GOOSE网和SV网。
3 设备检修状态化
智能化一次设备通过先进的状态监测手段、可靠的评价手段和寿命的预测手段来判断一次设备的运行状态，并且在一次设备运行状态异常时对设备进行故障分析，对故障的部位、严重程度和发展趋势做出的判断，可识别故障的早期征兆，并根据分析诊断结果在设备性能下降到一定程度或故障将要发生之前进行维修。
通过传统型一次设备智能化建设，可以实时掌握变压器等一次设备的运行状态，为科学调度提供依据；可以对一次设备故障类型及寿命评估做出快速有效的判断，以指导运行和检修，降低运行管理成本，减小新生隐患产生几率，增强运行可靠性。
在传统变电站中，只有少数变压器安装了状态在线监测装置。而在智能变电站领域，不光是变压器，GIS、SF6断路器、隔离开关等主要一次设备都需要安装在线监测设备；状态监测量也从油色谱扩展到局部放电、SF6气体密度、微水、漏电电流等多个方面。
4 典型架构
二. 安全分区

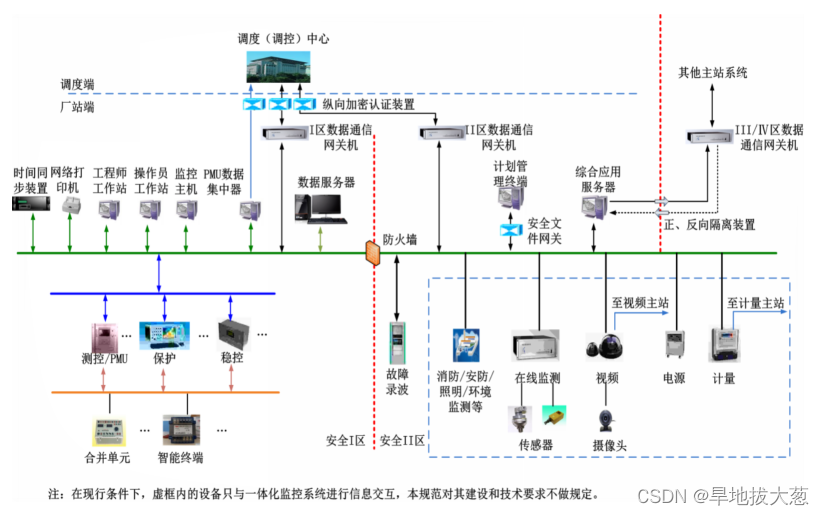

原则上划分为生产控制大区和管理信息大区。
生产控制大区可以分为控制区（又称安全区Ⅰ）和非控制区（又称安全区Ⅱ）。
安全区III为生产管理区，该区的系统为进行生产管理的系统。
安全区IV为管理信息区，该区的系统为管理信息系统及办公自动化系统。

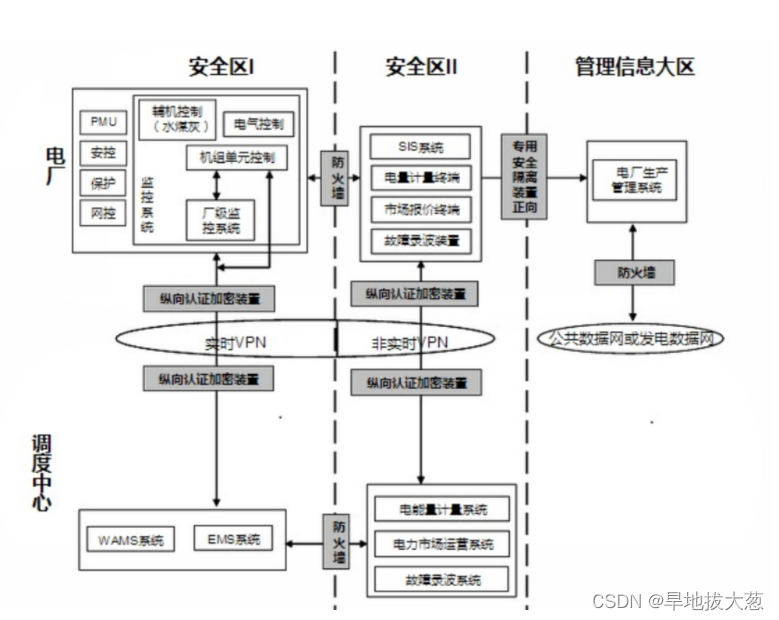

1.生产控制大区的安全区划分
（1）控制区（安全区Ⅰ）
控制区中的业务系统或功能模块（或子系统）的典型特征为是电力生产的重要环节，直接实现对电力一次系统的实时监控，纵向使用电力调度数据网络或专用通道，是安全防护的重点与核心。
控制区的典型业务系统包括电力数据采集和监控系统、能量管理系统、广域相量测量系统、配电网自动化系统、变电站自动化系统、发电厂自动控制系统等，其主要使用者为调度员和运行操作人员，数据传输实时性为毫秒级或秒级，其数据通信使用电力调度数据网的实时子网或专用通道进行传输。该区内还包括采用专用通道的控制系统，如：继电保护、安全自动控制系统、低频（或低压）自动减负荷系统、负荷管理系统等，这类系统对数据传输的实时性要求为毫秒级或秒级，其中负荷管理系统为分钟级。
（2）非控制区（安全区Ⅱ）
非控制区中的业务系统或其功能模块的典型特征为：是电力生产的必要环节，在线运行但不具备控制功能，使用电力调度数据网络，与控制区中的业务系统或功能模块联系紧密。非控制区的典型业务系统包括调度员培训模拟系统、水库调度自动化系统、继电保护及故障录波信息管理系统、电能量计量系统、电力市场运营系统等，其主要使用者分别为电力调度员、水电调度员、继电保护人员及电力市场交易员等。在厂站端还包括电能量远方终端、故障录波装置及发电厂的报价系统等。非控制区的数据采集频度是分钟级或小时级，其数据通信使用电力调度数据网的非实时子网。
2管理信息大区的安全区划分
管理信息大区是指生产控制大区以外的电力企业管理业务系统的集合。电力企业可根据具体情况划分安全区，但不应影响生产控制大区的安全。
安全区Ⅲ典型系统：调度生产管理系统、统计报表系统等。
安全区Ⅳ典型系统: 办公自动化系统（OA）、客户服务系统
3 双平面

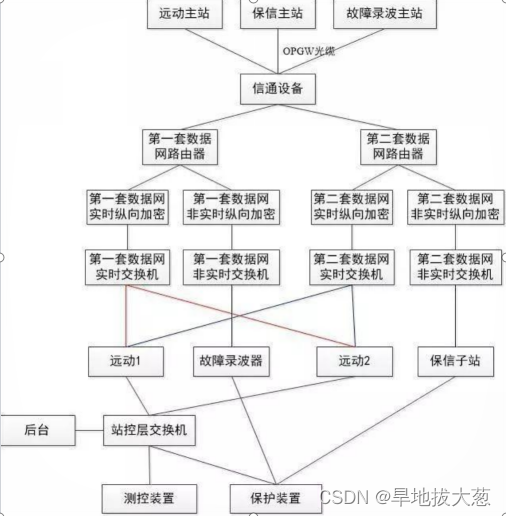

两个平面属于调度端和厂站端的中间的通讯通道。双平面是通过地调级以上的调度端路由去汇聚起来。通过不同等级的路由器，进行数据划分传输，最终把数据全部汇集到两个平面里面。
直观理解就是一个A网，一个B网，互为主备关系。属于一种冗余策略，确保当其中一个平面完全崩溃了，另一个平面依然可以正常工作。
三 安全防护
1 安全防护原则
安全分区、纵向加密、网络专用、横向隔离

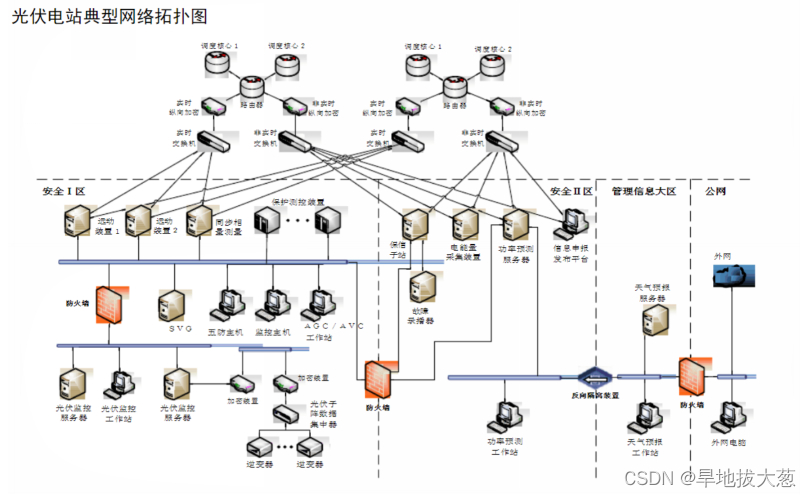

2 典型架构
3 存在问题
- 电厂、变电站监控系统尚未完全杜绝windows操作系统的使用；
- 部分电厂生产管理系统与因特网存在非法互联，通过外网对现场工控系统发动网络攻击的风险存在；
- 部分安全防护设施存在运维漏洞，部分设备运行的可靠性不高，防护策略更新不及时；
- 现场维护人员登陆系统进行维护和操作尚存在权限管理不严等问题。
四 变电站协议
IEC61850
1 IEC104
IEC61850是电力系统自动化领域唯一的全球通用标准
2 MMS
MMS(Manufacturing Message Specification)中文翻译为制造报文规范。
MMS就是运用在IEC61850标准站控层和间隔层之间，MMS通过对实际设备进行面向对象建模方法，实现了网络环境下不同制造设备之间的互操作。在2015年前MMS在电力系统远动通信协议中并未应用，但是IEC61850标准将其引入电力自动化领域，将其核心ACSI服务直接映射到MMS标准
由于MMS是由ISO技术委员会184(TC184)开发和维护的一种涉及用来在设备或程序之间传送实时数据和监督信息的信息传递系统的国际标准，它的定义如下。每个设备中必须存在一组标准对象(standard objects)，可以执行如，读写事件信令(event signaling)等操作。
3 GOOSE
goose是指面向通用对象的变电站事件。它是IEC61850中的一种快速报文传输机制，用于传输变电站内IED之间重要的实时性信号。GOOSE采用网络信号代替了常规变电站装置之间硬接线的通信方式，大大简化了变电站二次电缆接线。主要用于实现在多IED 之间的信息传递，包括传输跳合闸信号（命令），具有高传输成功概率。基于GOOSE网络传输代替传统的硬接线实现开关位置、闭锁信号和跳闸命令等实时信息的可靠传输。（相当于传统保护的开入开出回路）
4 SV
SMV（Sample Measured Value），也称为SV（Sample Value），是IEC 61850标准中关于模拟量采样的协议，用于实时传输数字采样信息；
5 SNTP
SNTP是简单网络时间协议,主要用来同步网络中计算机系统时间。SNTP服务端在广播模式下会周期性地发送消息给指定广播地址或多播地址，SNTP客户端通过监听这些地址来获得时间信息。
附录: 电力自动化系统名词解释
测控就是将站内某一间隔的设备的运行信息（通常包含遥信、遥测、遥控）采集上来，统一上送至站控设备。
监控就是通过将各个间隔测控所采集的信息再次集中在一起，将全站信息通过画面形式展示出来，便于运行人员监视全站设备的运行信息，同时实现历史告警查询，报表，VQC等高级功能。
研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以也称继电保护。
基本任务是当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
组成：
一般情况而言，整套继电保护装置由测量元件、逻辑环节和执行输出三部分组成。
测量比较部分是测量通过被保护的电气元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”性质的一组逻辑信号，从而判断保护装置是否应该启动。
逻辑部分使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是应该使断路器跳闸、发出信号或是否动作及是否延时等，并将对应的指令传给执行输出部分。
执行输出部分根据逻辑传过来的指令，最后完成保护装置所承担的任务。如在故障时动作于跳闸，不正常运行时发出信号，而在正常运行时不动作等。
远动装置（数据网关机）：
远动装置是为了完成调度与变电站之间各种信息的采集并实时进行自动传输和交换的自动装置。主要功能是实现四遥：遥测、遥信、遥控、遥调。
远动装置的作用是：调度通过远动装置采集各变电站远动装置发来的数据，对电网的运行方式和状态进行监视，并对数据进行自动处理、存储和完成报表的自动打印。具有系统的事故顺序记录和追忆功能，实现负荷功率的总加，并可根据运行要求，实现远方控制与调节。
远动系统组成应包括控制端、执行端和通信信道三部分。
1、控制端
调度端是远动系统遥控、遥调指令信息的产生部分，也是被控端设备对象遥测、通信信息的接收部分。
在远动系统中，为配合调度端工作，调度控制中心还配备有模拟屏、打印机、工程师终端、VDU显示设备(含键盘、 鼠标器等人机接口) 、通信处理器及不间断电源（UPS）等设备。
调度端的主要任务就是对被控端送来的信息进行加工、处理（如有功功率、无功功率、电能量等），并根据需要进行各种报表、记录得打印、存储、显示，对事故信号进行报警，以及由操作员通过人机接口向各被控对象发出操作命令等。
采用计算机技术的远动系统也称作远方监控与数据采集系统，也称为SCADA（Supervisory Control and Data Acquisition System）。其主要功能是依靠软件编程来实现的，突出优势在于信息数据处理、人机对话和自动巡回检测等。
2、执行端
执行端是远动系统遥控、遥调指令信息的接收与执行部分，也是被控端设备对象遥测、遥信信息的采集与发送部分。
电气化铁道远动系统执行端分布安装在被控对象的所在地，其主要功能则是采集牵引变电所内各开关量的状态、电气量的参数并及时上送调度端，以及执行控制端发来的各种操作命令等。执行端为实现远动系统的功能完善，一般还具备被控设备对象发生事件的顺序记录、自恢复和自检测功能。
在SCADA中，执行端也称为远方终端装置（RTU）。计算机远动系统的执行端主要包括计算机、数据采集电路、显示器和打印机等设备，其主要功能依靠软件编程来实现。
3、通信信道
远动系统中信道的主要功能是承担控制端与被控端之间的信息数据、命令的传输。通常，把从控制端向被控端发送的数据成为“下行”数据；反之，把从被控端向控制端发送的数据称为“上行”数据。
四遥
- 遥测(Tele-measurement，YC)：即远程测量。采集发电厂、变电站的各种运行参数，将采集到的主要参数按规约传送给调度主站。通常，一台RTU可以处理几百个遥测量。
- 遥信(Tele-indication，YX)：即远程信号。采集发电厂、变电站的设备状态信号，将采集到的主要参数按规约传送给调度主站。这些状态信号包括：断路器和隔离开关的合闸或分闸状态、主要设备的保护继电器动作状态、自动装置的动作状态；一些运行状态信号，发电机组开或停的状态信号、远动及通信设备的运行状态信号等。通常，一台RTU可以处理几百～几千个遥信量。
- 遥控(Tele-command，YK)：即远程命令。根据接收到的调度命令，执行改变运行设备状态的命令，如发电机组的启停命令、断路器的分合命令、并联电容器和电抗器的投切命令等。通常，一台RTU可以实现对几十个设备的远方操作。
- 遥调(Tele-adjusting，YT)：即远程调节。根据接收到的调度命令，执行改变运行设备参数的命令，如改变发电机有功出力和励磁电流的设定值，改变变压器分接头的位置等。通常，一台RTU可以实现对几个或十几个设备的远方调节。
前置机：
也叫规约转换器。功能是：完成不同的通信规约转换，如A保护厂家可能采用的A所103规约，B保护厂家可能采用的B所扩展103，然后采用C厂家的后台，这样一般C厂家配个规约转换器转换一下，然后将保护信息转发到后台。同时，直流屏等采用MODBUS、CDT，这些设备的遥测、遥信、遥控均要通过前置机转换。
五防系统：
五防系统是变电站防止误操作的主要设备，确保变电站安全运行，防止人为误操作的重要设备，任何正常倒闸操作都必须经过五防系统的模拟预演和逻辑判断，所以确保五防系统的完好和完善，能大大防止和减少电网事故的发生。
保信子站
保护装置信息的收集、转发和监视；定值查看和管理；保护功能投退；保护动作信息管理；保护装置状态监视等。保信子站接入调度数据网后，再通过加密网关、路由器及其他信通设备与保信主站通讯。
故障录波系统
故障录波装置主要是用于电力系统故障动态过程的记录，其主要任务是记录系统大扰动发生后的有关系统电参量的变化过程及继电保护与自动装置的的动作行为。
以前站内的故障录波器是通过接入保信子站再接入调度数据网的，后来实践证明，保信系统并不能替代录波组网，主要原因是其无法应对录波器采样率高、通道数多、启动频繁、文件超大等特性。
因此，几年前开始将录波器从保信系统中分离出来单独组网，也就是说故障录波器不经过保信子站，而是直接接入调度数据网非实时交换机，通过加密网关、路由器及其他信通设备与故障录波主站通讯。
故障录波主站系统专门针对变电站的故障录波器进行组网，实现对录波器的远程调度和管理，信息独立采集，在主站端汇总并存储到指定的数据服务器。
母线：
在变电站的各级电压配电装置中，将变压器、互感器、进出线等大型电气设备和各种电器装置连接的导线。
母线的作用：汇聚、分配和传送电能。
隔离开关、断路器：
一般在断路器前后二面各安装一组隔离开关 目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
断路器高压断路器，和低压断路器，是一种电气保护装置，它的种类都有灭弧装置。 空气开关的全称是空气式低压断路器，属于断路器的一种主要用于低压电路中。因为它是通过空气作为介质进行灭弧，所以称为空气式低压断路器简称空气开关，我们平常家里的大楼里配电基本都是空气开关。
断路器被定义为“是能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置”。 简单的来说它是可以对电源线路、电动机等等进行保护的一种开关装置，当电源线路、电动机忽然发生严重的过载或短路等问题的时候，断路器可以自动切断电路，以达到保护的作用。
