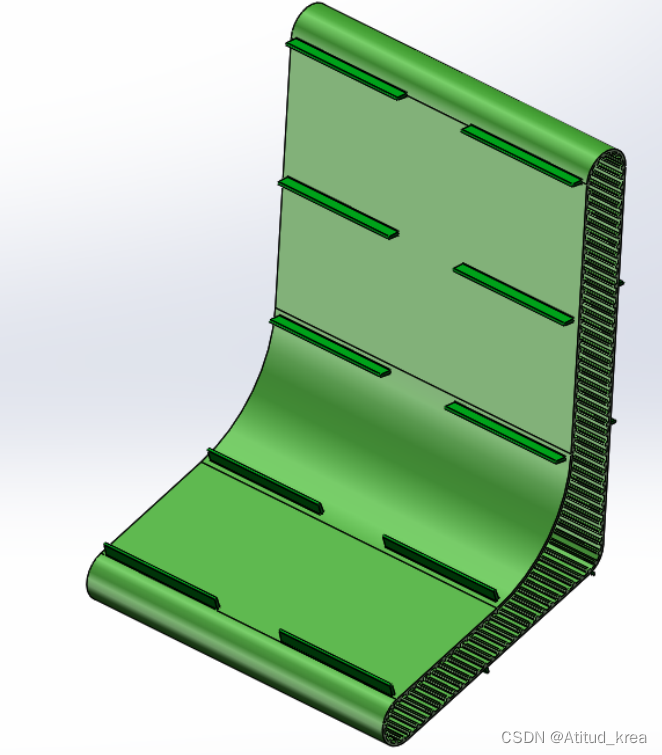

如何绘制如下皮带中的等间距位置的挡板了？

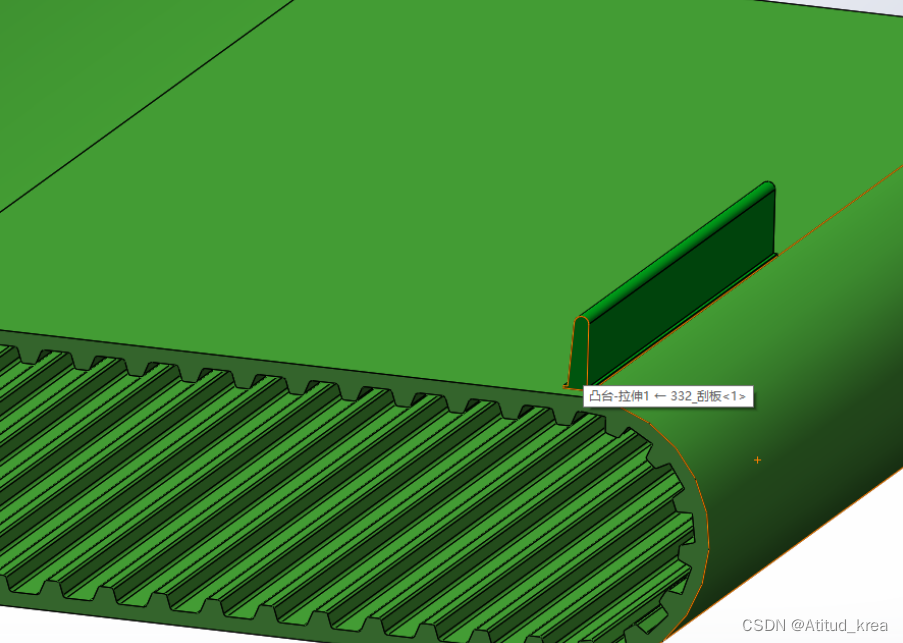

首先，需要装配好第一个挡板的位置

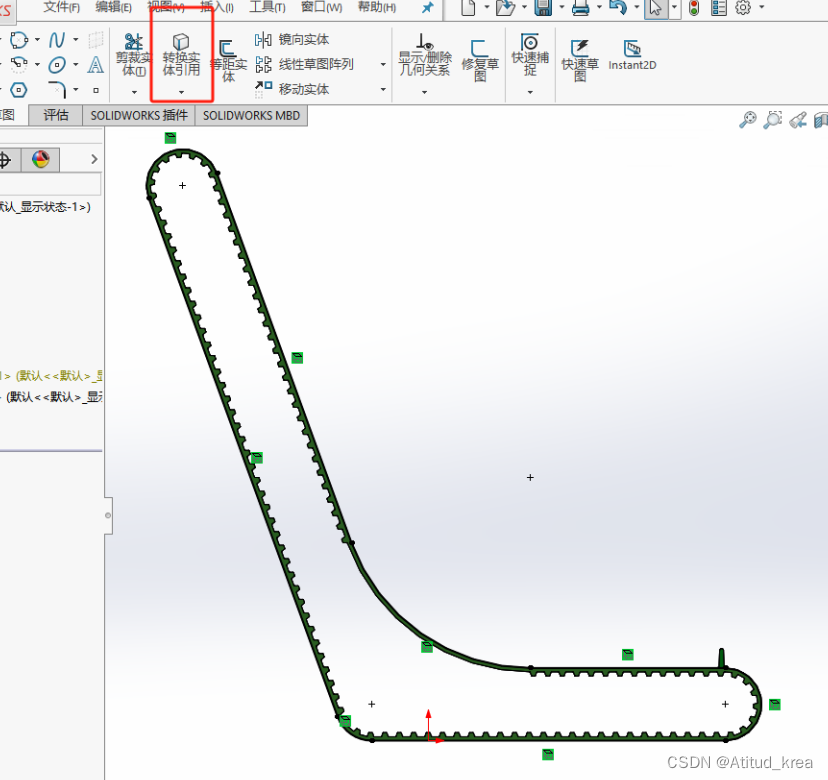

然后以挡板左侧面进行草绘，绘制链阵列轨迹
直接使用 转换实体引用 ，引用皮带外侧轮廓，然后保存下来（注意：选择的轮廓一定要与部件的两条边线接触）

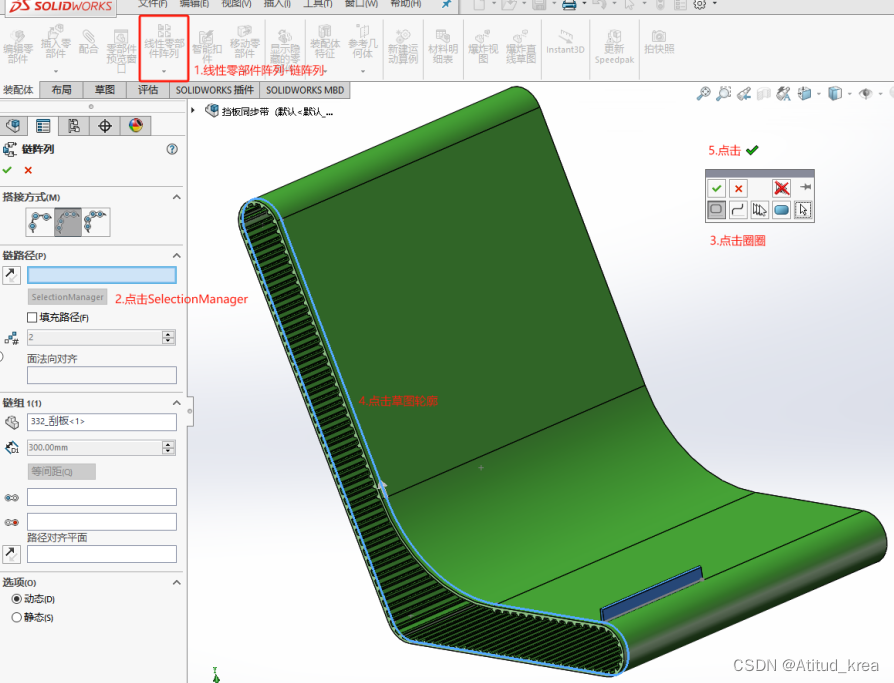

点击线性零部件-链阵列-选择好运动轨迹

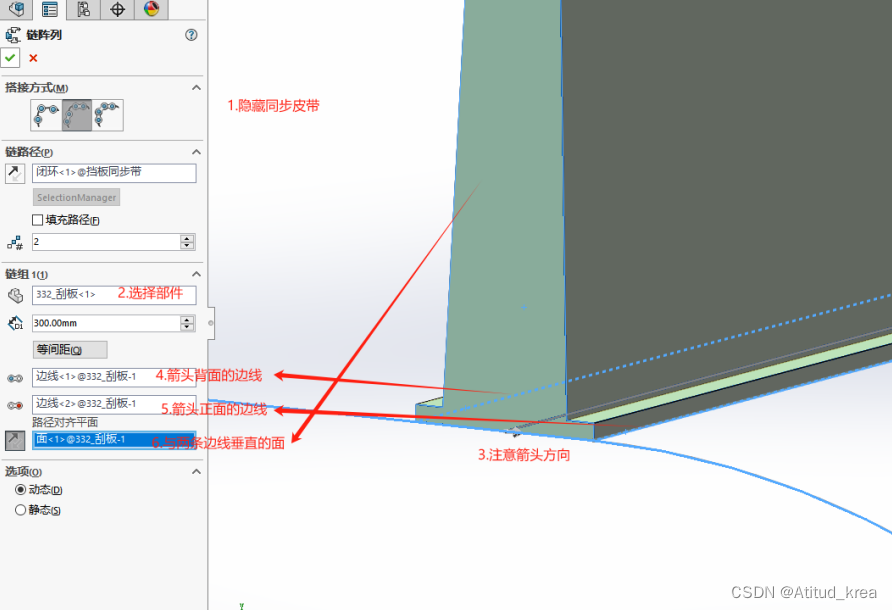

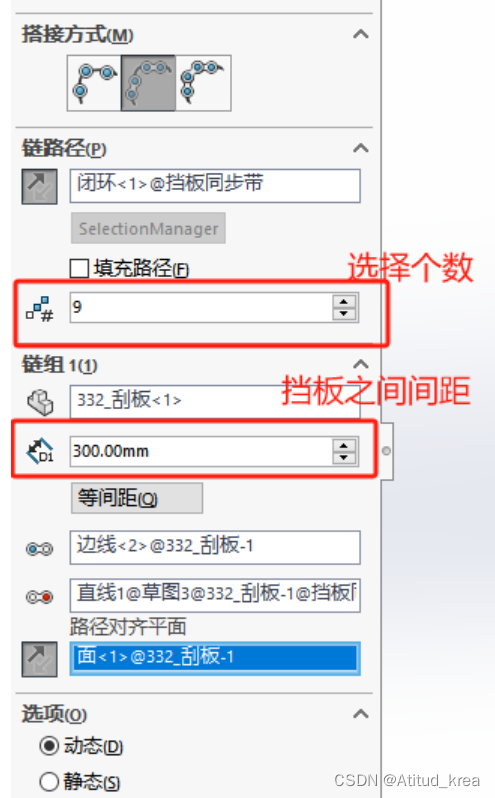

选择好部件，确定好边线、对齐平面、个数、距离等等（为了方便操作，可以隐藏皮带）

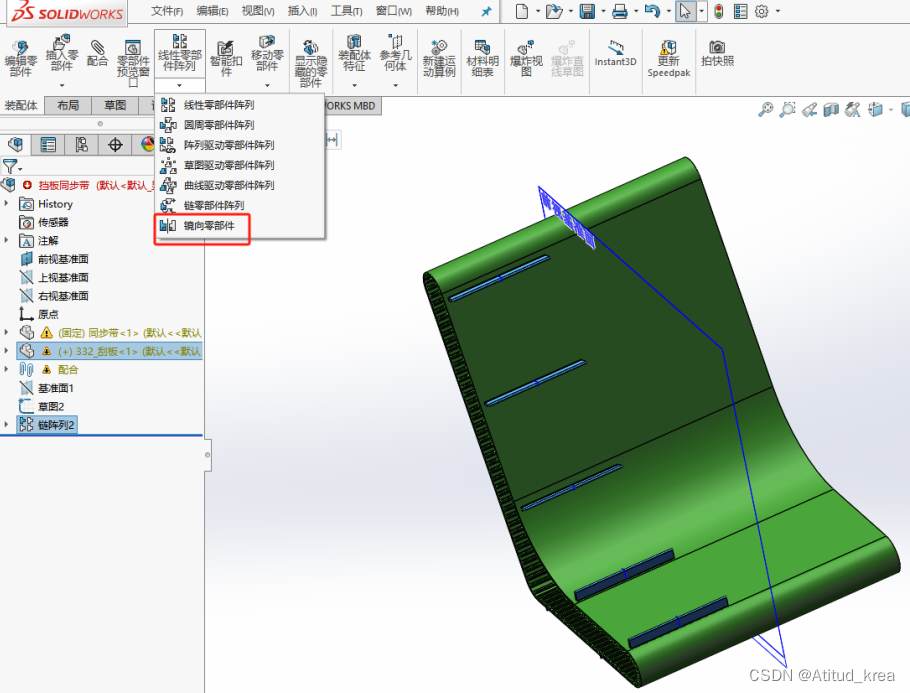

挡板链阵列出来之后，就进行镜像阵列，就可以得到第一张图的模型了。
本模型用的是无底座30mm高、300mm宽的直挡板，该挡板是目前市面上已有的产品，模型与实际是1：1的比例。挡板step文件已上传。
以下是我认为讲述链阵列比较好的案例，附上链接进行分享
