堆（heap）系列_0x04：堆的内部结构（_HEAP=_HEAP_SEGMENT+_HEAP_ENTRY）

提示1：正常情况下，程序员是可以不用关心操作系统是怎么维护堆的；但是当堆被破坏，想要查找原因时，排查手段中gflags.exe启用相关堆调试支持的功能时，如果不理解堆的内部结构，估计会一脸懵逼…

提示2：查看堆的内部结构，最好会使用WinDbg，如果不会也没关系，下面我已经添加了查询结果的详细解释

说明：下面都是先给出结构体说明，后给出截图的方式；如果想深入研究页堆等更复杂的结构，一定要对堆的3种基础结构很了解才行

1.整体介绍

堆管理器通过Windows虚拟内存管理器来得到一块内存，这块内存被成为堆段（heap segment）

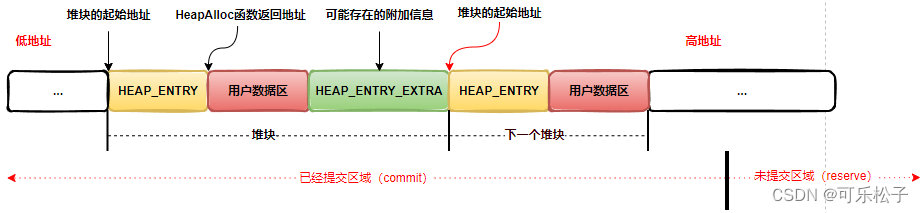

堆段的基本布局示意图

下面是一个堆段的使用顺序：

• 1.堆段最初被创建时

其中大部分虚拟内存是被保留状态（reserve），只有低地址的一小部分是被提交的（commit）状态

• 2.程序员申请内存

当堆管理器使用完已经提交的内存或不足以提供程序员所需内存，堆段将进一步提交（commit）一部分内存，然后对新的内存进行分割处理，将合适堆块给程序员使用

• 3.堆段使用完所有空间

堆管理器将创建一个新的堆段（heap segment），默认创建新堆段大小是之前的2倍（详细要看算法）；会用一个链表统一记录相关的堆段（heap segment）

问题：堆管理器是否会释放某个堆段的内存？

不会，内存会始终保留，但是堆管理器可以取消内存提交（decommit）

简要介绍一下每个堆都要有的3种数据结构，先看一下结构的层次关系

0:000> dt -r2 ntdll!_HEAP 00a30000					#00a30000为HeapCreate创建堆的句柄（指向堆管理结构的指针）
   +0x000 Segment          : _HEAP_SEGMENT			#描述段的信息，0号段的首地址
      +0x000 Entry            : _HEAP_ENTRY			#描述堆块的信息
#可以看到_HEAP包含_HEAP_SEGMENT和_HEAP_ENTRY，且3个结构的第一个描述的首地址相同

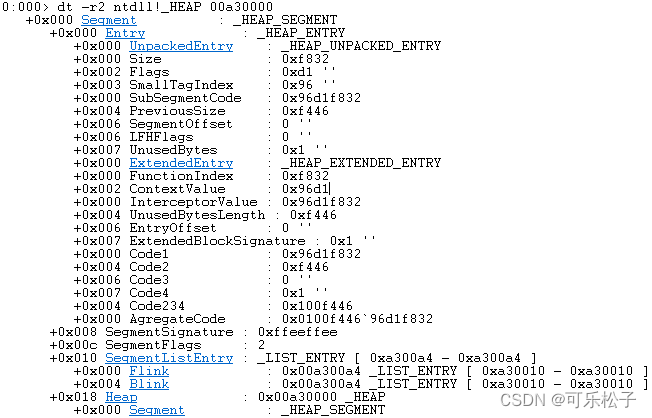

下面是WinDbg的截图

基本结论：每个堆至少拥有一个00号段（Segment），最多可拥有64个段；堆管理器在创建堆时会建立一个段，如果堆是可以增长的话，用完一个段后堆会自动增长；00号段开始处存放着一个HEAP结构的头部信息，每个段都有一个HEAP_SEGMENT结构来描述自己（在每个段的起始处）

2.HEAP结构

堆管理器使用HEAP结构记录和维护每个堆的管理信息，位于每个堆的开始处

HeapCreate返回的句柄是创建堆的起始地址，即也是指向HEAP结构的指针

#1.ntdll!_HEAP大小
0:000> ?? sizeof(ntdll!_HEAP)
unsigned int 0x258(on600)

#2.列出当前进程的所有堆
0:000> !heap -h
Index   Address  Name      Debugging options enabled
  1:   00a90000 												#句柄
    Segment at 00a90000 to 00b8f000 (00007
