6、OTN 光传送网

OTN Optical Transport Network，即光传送网。它是一种以波分复用技术为基础、在光层组织网络的传送网，具有大容量、透明传输、强大的开销管理以及电层和光层联合调度等特点，广泛应用于长途骨干传输网、城域网核心层和汇聚层、数据中心互联等场景，是下一代骨干传送网的重要技术之一。

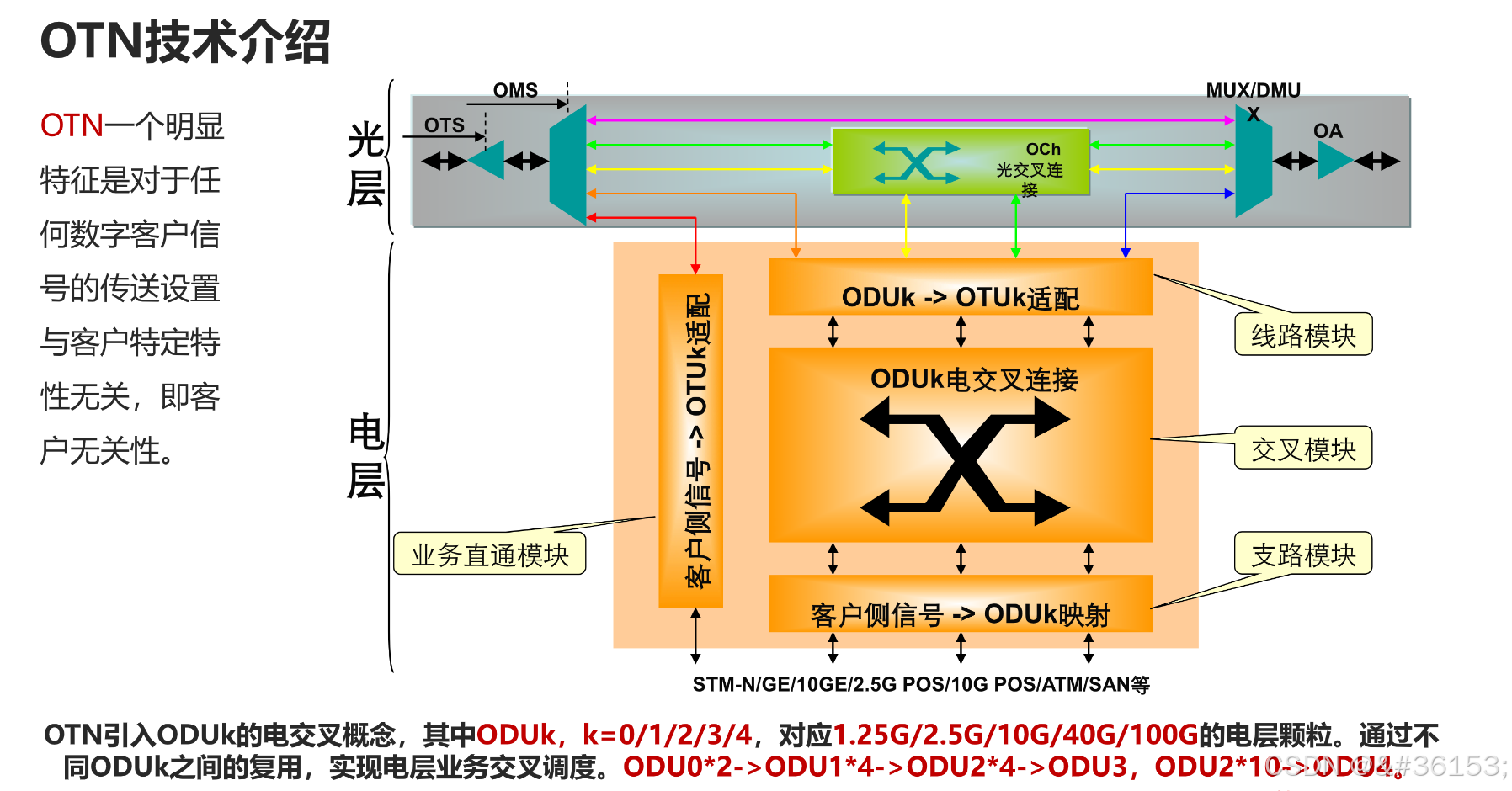

光层：
OTS（光传送段）和 OMS（光复用段）：位于图的最上方，是光信号传输的物理通道和复用段落。OTS 主要涉及光纤等物理传输介质，光信号在这一层沿着光纤传输，可能会经过光放大器（OA）进行放大以补偿传输损耗。OMS 则是在 OTS 基础上对多个光通道进行复用的段落，就像公路的路面和车道，为光信号的传输提供物理路径和复用能力。

OCh（光通道）光交叉连接：是光层中的关键模块，类似于光信号的 “交通枢纽”。它可以根据需要对不同的光通道进行交叉连接和调度，实现光信号在光层的灵活路由和交换。例如，当需要将某个光通道的信号从一个路径切换到另一个路径时，OCh 光交叉连接可以快速完成这种操作，而不需要对电层信号进行复杂的处理。

电层：
业务直通模块（客户侧信号 -> OTUk 适配）：负责将各种客户侧信号（如 STM - N、GE、10GE、2.5G POS、10G POS、ATM、SAN 等）适配到 OTUk（光通道传送单元）格式。这好比把不同类型的货物（客户侧信号）进行标准化包装（适配到 OTUk），以便它们能够在后续的光通信系统中进行统一处理和传输。例如，将以太网信号适配到 OTUk 格式，使其能够在波分复用系统中与其他业务信号一起传输。

ODUk 电交叉连接：是电层的核心交叉连接模块，类似于电信号的 “交换中心”。它可以对 ODUk（光通道数据单元）信号进行交叉连接和调度，实现电层信号的灵活路由和交换。与光层的 OCh 光交叉连接不同，ODUk 电交叉连接是在电信号层面进行操作，能够提供更精细的业务调度和保护功能。例如，可以将某个 ODUk 信号从一个输入端口交换到另一个输出端口，实现不同业务之间的灵活连接和资源分配。

客户侧信号 -> ODUk 映射：将各种客户侧信号映射到 ODUk 中，是将客户业务纳入电层传输的关键步骤。它把不同格式和速率的客户信号按照一定的规则封装到 ODUk 帧结构中，就像把不同的物品放入不同规格的箱子（ODUk）中，以便在电层进行统一的传输和处理。例如，将 SDH 信号映射到 ODUk，使其能够在波分复用系统的电层中与其他业务信号一起传输和管理。

ODUk -> OTUk 适配：完成 ODUk 到 OTUk 的适配过程，确保电层信号能够顺利转换为光层可传输的信号格式。这是电层和光层之间的接口适配环节，保证了信号在两层之间的无缝衔接和传输。

各模块功能与协作
光层与电层的交互：光层和电层通过 OTUk 适配等模块进行交互和协同工作。客户侧信号经过电层的一系列处理（适配、映射、交叉连接等）后，最终通过 OTUk 适配转换为光层可传输的信号，在光层中沿着光纤进行传输和交换，实现了大容量、高速率、灵活可靠的光通信服务。例如，一个 10GE 的以太网信号，先通过客户侧信号 -> ODUk 映射模块封装到 ODUk 中，然后经过 ODUk 电交叉连接进行调度，再通过 ODUk -> OTUk 适配转换为光层可传输的 OTUk 信号，最后在光层中通过 OCh 光交叉连接等进行传输和交换。

线路模块、交叉模块、支路模块：
线路模块：主要涉及光层的传输线路相关功能，包括光信号的放大（OA）、复用（MUX/DMU）等，确保光信号在光纤中能够长距离、高质量地传输。
交叉模块：对应电层的 ODUk 电交叉连接，负责电信号的灵活调度和交叉连接，是实现电层业务灵活配置和资源优化的关键部分。
支路模块：涵盖了客户侧信号接入和处理的相关功能，如客户侧信号 -> ODUk 映射、业务直通模块等，是将各种客户业务接入 OTN 网络的入口和初步处理环节。

整体结构类比
光层和电层：就像一栋楼有两层，上面一层是光层，下面一层是电层。光层主要负责光信号在光纤里的传输，电层则负责把各种不同的客户信号（比如电脑上网的信号、手机信号等）处理成适合在光层传输的形式。
光层部分
OTS 和 OMS：OTS 就像是光纤这条路本身，光信号就在这条路上跑。OMS 呢，是把好几条这样的路并在一起，让更多的光信号能同时在上面走，就像把几条小路拓宽成一条大路。
OCh 光交叉连接：这是光路上的一个 “交通指挥员”，可以指挥光信号从这条路换到那条路，很灵活，不用管电信号那边是啥情况。

电层部分
业务直通模块：各种客户信号（像手机上网信号、公司网络信号等）来到这里，就会被打扮成一种统一的样子（适配到 OTUk 格式），这样它们就能在后面的流程里顺利通行啦。

ODUk 电交叉连接：这是电信号的 “中转站”，可以把不同的电信号按照需要送到不同的地方去，就像快递分拣中心，把不同地方的包裹分拣好送到各自的目的地。

客户侧信号 -> ODUk 映射：客户的各种信号（比如打电话的信号、看视频的信号等）来到这里，就会被装进一个个小箱子（ODUk）里，每个箱子大小不一样，对应不同的信号速率，这样就方便管理和传输啦。

ODUk -> OTUk 适配：这是电层和光层之间的 “翻译官”，把电层处理好的信号翻译成光层能懂的语言，好让信号能顺利从电层传到光层去。

各模块协作
客户的信号先到电层，在电层里经过一系列的 “打扮”（适配、映射等），然后通过 “翻译官”（ODUk -> OTUk 适配）传到光层，在光层里沿着光纤传输，路上还有 “交通指挥员”（OCh 光交叉连接）指挥方向，这样就实现了信号的传输和调度。

OTN 技术特点
客户无关性：不管客户的信号是啥样的（打电话的、上网的、看视频的等等），OTN 都能把它们处理好传出去，不用为每种信号单独设置一套系统，就像一个超市啥东西都能卖，不用为每种商品单独开个店。

电交叉概念：可以把小的电信号组合成大的电信号（比如把几个小包裹装进一个大箱子），或者把大的电信号拆分成小的电信号，还能灵活地把电信号送到不同的地方去，就像玩拼图，可以把小块拼成大块，也可以把大块拆成小块，还能随意移动它们的位置。
