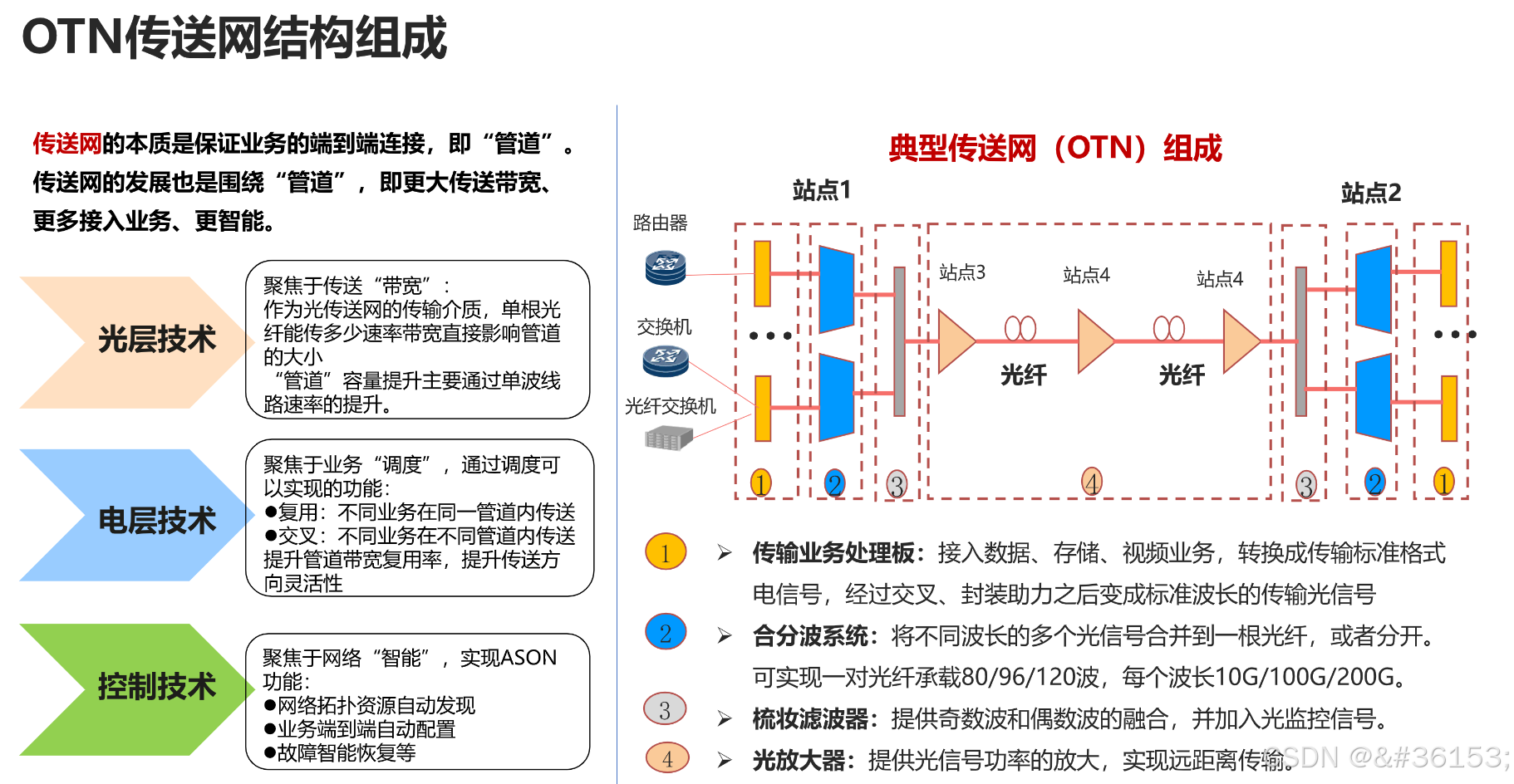

6.2、OTN传送网结构组成

1.光层技术：
聚焦点：聚焦于传送 “带宽”，作为光传送网的传输介质，单根光纤能传多少速率带宽直接影响管道的大小，“管道” 容量提升主要通过单波线路速率的提升。
作用：光层技术主要负责光信号在光纤中的传输，是 OTN 传送网的基础，其带宽能力决定了整个网络的传输容量。例如，随着技术发展，单波线路速率从 10G 提升到 100G、200G 等，大大增加了网络的传输能力。

2.电层技术：
聚焦点：聚焦于业务 “调度”，通过调度可以实现不同业务在同一管道内传送（复用）以及不同业务在不同管道内传送（交叉），从而提升管道带宽复用率，提升传送方向灵活性。
作用：电层技术对业务信号进行处理和调度，使多种业务能够高效地在光网络中传输。比如，将数据、存储、视频等不同类型的业务接入后，转换成传输标准格式电信号，经过交叉、封装等处理变成标准波长的传输光信号，实现业务的灵活接入和传输。

3.控制技术：
聚焦点：聚焦于网络 “智能”，实现 ASON（自动交换光网络）功能，包括网络拓扑资源自动发现、业务端到端自动配置、故障智能恢复等。
作用：控制技术为 OTN 传送网提供了智能化的管理和控制能力，使网络能够自动感知资源状态、自动配置业务路径、快速恢复故障，提高了网络的运维效率和可靠性。例如，当网络中某段光纤出现故障时，ASON 功能可以自动发现故障并重新配置业务路径，保障业务的连续性。

站点 1 和站点 2：代表 OTN 传送网中的两个节点，它们之间通过光纤连接，实现业务的传输。
各组件及功能：
传输业务处理板（①）：接入数据、存储、视频等业务，将其转换成传输标准格式电信号，经过交叉、封装助力之后变成标准波长的传输光信号。它是业务进入 OTN 网络的入口，负责将各种业务适配到 OTN 的传输格式。

合分波系统（②）：将不同波长的多个光信号合并到一根光纤，或者分开。可实现一对光纤承载 80/96/120 波，每个波长 10G/100G/200G。该系统提高了光纤的利用率，实现了大容量的光信号传输。例如，通过合分波技术，可以在一根光纤上同时传输多个高速率的光信号，满足大量业务的传输需求。

梳妆滤波器（③）：提供奇数波和偶数波的融合，并加入光监控信号。它用于对光信号进行滤波和处理，确保光信号的质量和稳定性，同时光监控信号可以用于网络的监控和管理。

光放大器（④）：提供光信号功率的放大，实现远距离传输。由于光信号在光纤中传输时会有损耗，光放大器可以对光信号进行放大，延长传输距离，保证信号在长距离传输后仍能保持足够的强度和质量。

类比:
光层技术 - 高速公路
类比解释：光层技术就像高速公路的路面和车道，单根光纤（相当于一条高速公路）能传输的速率带宽（类似于车道的数量和宽度）直接影响交通流量（即数据传输量）。提升单波线路速率（如拓宽车道或增加车道数量），就如同提升高速公路的通行能力，能让更多的数据 “车辆” 快速通过，这是整个传送网 “交通系统” 的基础承载部分。
举例：就像一条原本只有两车道的高速公路，通过扩建变成四车道甚至八车道，能容纳更多的车辆通行，光层技术中光纤传输速率从 10G 提升到 100G，就能传输更多的数据业务。

电层技术 - 交通枢纽和调度中心
类比解释：电层技术类似于交通枢纽和调度中心的作用。不同类型的业务（如各种型号的车辆）就像数据、存储、视频等业务，它们要进入交通网络（OTN 传送网），首先要在交通枢纽（传输业务处理板）进行适配和转换，变成统一的标准格式（类似于车辆要符合交通规则和标准），然后通过调度中心（电层的调度功能）进行安排，实现不同业务在同一管道内传送（复用，如同不同车辆在同一车道上按顺序行驶）或不同业务在不同管道内传送（交叉，类似不同类型车辆分配到不同车道行驶），以提高整个交通系统的效率和灵活性。
举例：在一个大型交通枢纽，公交车、小汽车、货车等不同类型的车辆都要在这里进行调度和安排，公交车可能有专门的公交专用道（复用），而货车可能要走另外的货运通道（交叉），这样可以避免交通拥堵，提高道路的利用率，电层技术对业务的调度也是如此，让各种业务能高效传输。

控制技术 - 交通智能管理系统
类比解释：控制技术好比交通智能管理系统，它能实现网络拓扑资源自动发现（类似于交通系统自动感知道路的实时状况，如哪里拥堵、哪里畅通）、业务端到端自动配置（就像根据起点和终点自动规划最优行驶路线）、故障智能恢复等（如同当某条道路出现事故或施工等故障时，智能管理系统能快速重新规划路线，引导车辆绕行）。通过这些智能化的功能，使整个交通网络（OTN 传送网）能够高效、稳定地运行，及时应对各种突发情况。
举例：在城市交通中，智能交通系统可以实时监测各条道路的车流量，当某条主干道发生交通事故导致拥堵时，系统会自动通过电子显示屏提示司机绕行其他道路，同时调整周边路口的信号灯配时，以缓解交通压力，OTN 传送网的控制技术在网络出现故障时也能类似地自动调整业务路径，保障数据传输的顺畅。
