【光通信】常见光模块与光纤收发器说明及作用区别

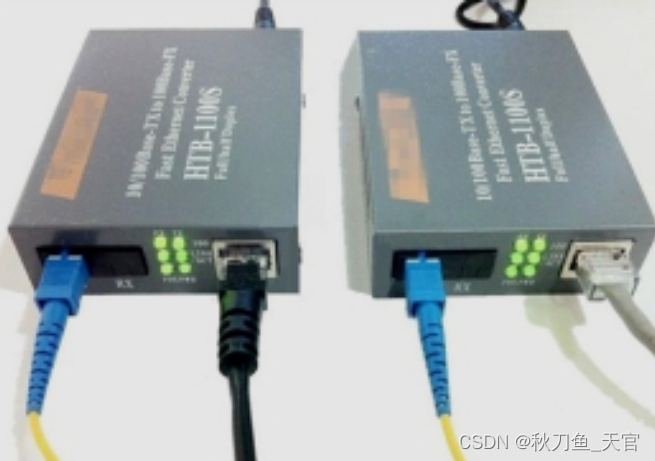

在这里插入图片描述
:单纤收发器是指采用的是单模光缆
单纤收发器是只用一根芯,两端都接这根芯,两端的收发器采用不同的光波长,所以能在一根芯里传输光信号。

双纤收发器就是采用了两根芯,一根发送一根接收,一端是发的另一端就必须插在收口,就是两端要交叉。


一、单纤收发器

单纤收发器 既要实现发射功能又要实现接收功能,它使用的波分复用技术,将两束不同波长的光信号在一根光纤传输从而实现的发送与接收。

所以单模单纤收发器它是通过一芯光纤来传输,那么发射和接收光都是同时通过一根光纤芯来传输。这样的情况,要实现正常通讯就必须用到2种波长的光来区分。

因此单模单纤收发器的光模块发射光波长就有2个,一般是1310nm/1550nm,这样一对收发器的互连的2端就会存在区别:

一端收发器发射1310nm,接收1550nm。

另一端则是发射1550nm,接收1310nm,

那么方便用户区分,一般就会用字母来代替。

就出现了A端(1310nm/1550nm),B端(1550nm/1310nm).

用户使用必须AB配对使用,不可AA或者BB连接。

AB端只有单纤光纤收发器才会使用到。
