基于Jetson Nano的羽毛球自拾取系统设计(本科毕业设计)

本文链接：https://blog.csdn.net/weixin_44571865/article/details/122253557

前言

个人向，只是记录一下做毕业设计的全过程~

一、移动平台

1.硬件简介

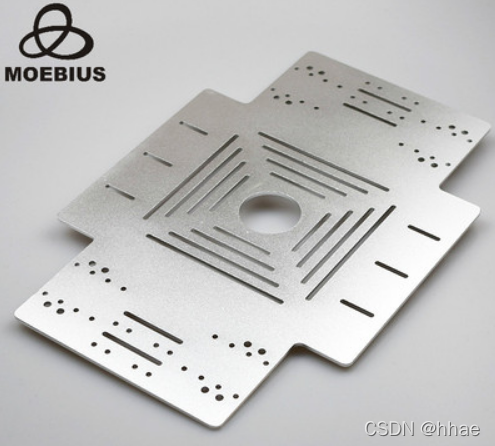

移动平台基于一块铁板(滑稽)，购于taobao，如下图

在这里插入图片描述

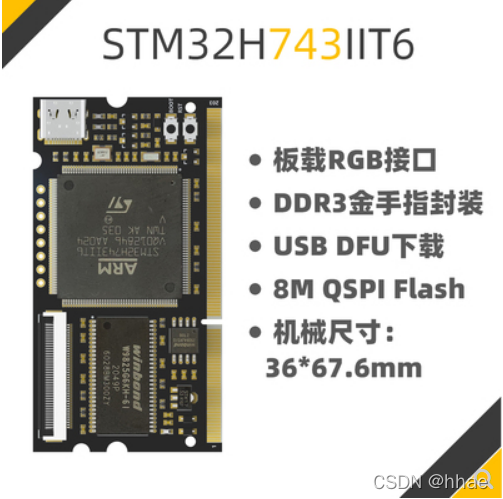

核心板是STM32H743IIT6，购于TB反客科技，这家板子设计很漂亮而且资料充足

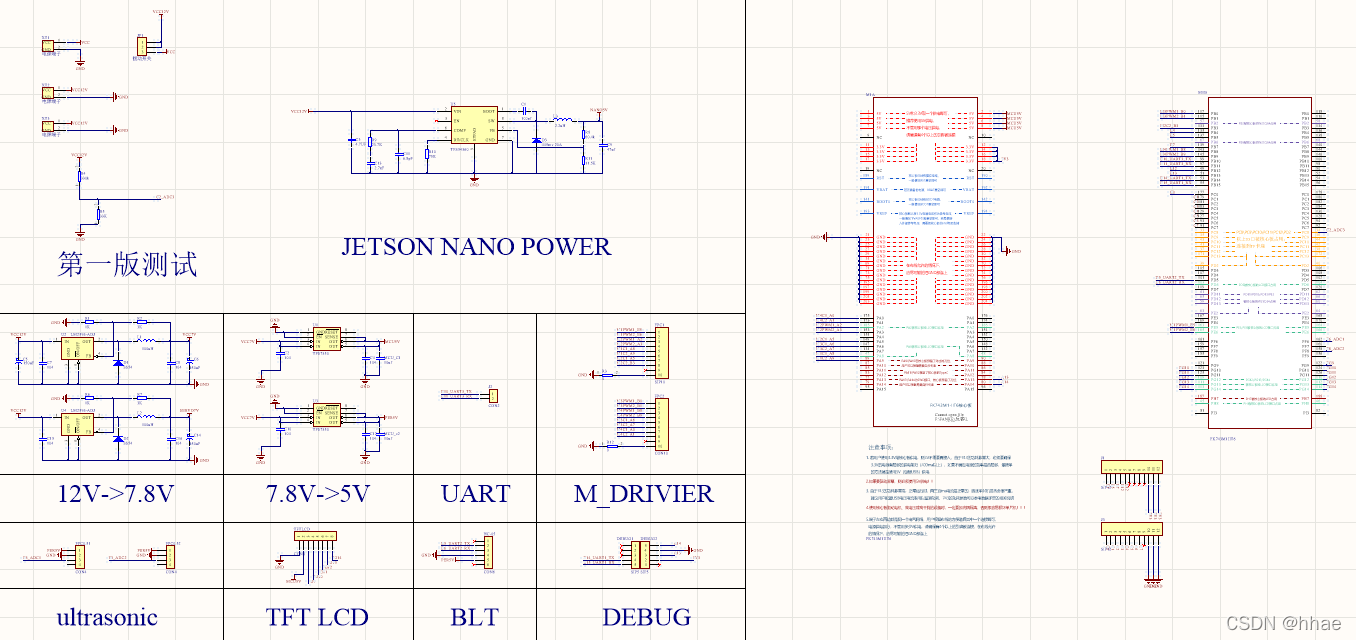

下面就是主板和驱动的设计，驱动使用BTN，主板上电源电路全都使用德州仪器TI的器件，TI提供了参考设计，按照TI的参考设计自行修改即可

在这里插入图片描述

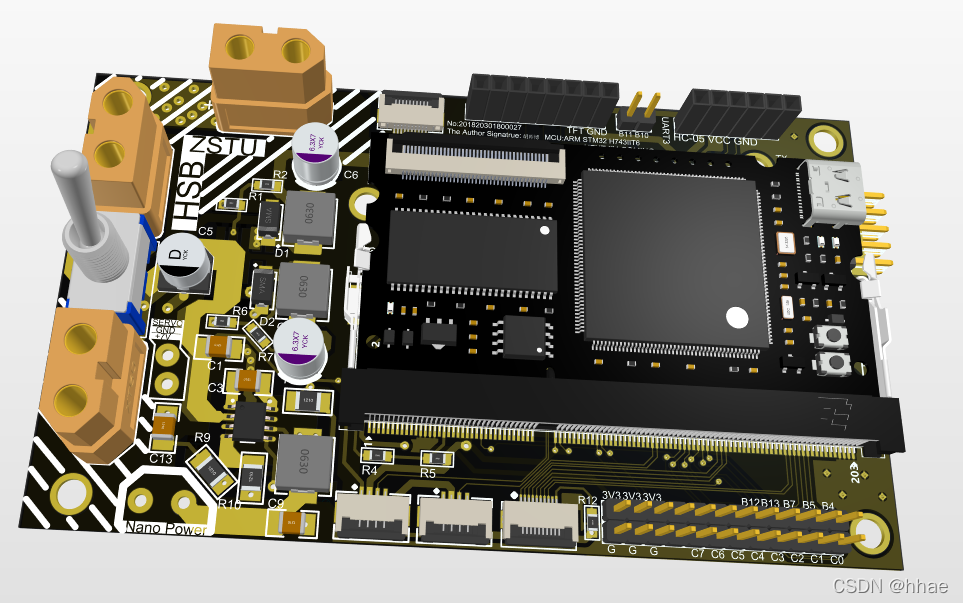

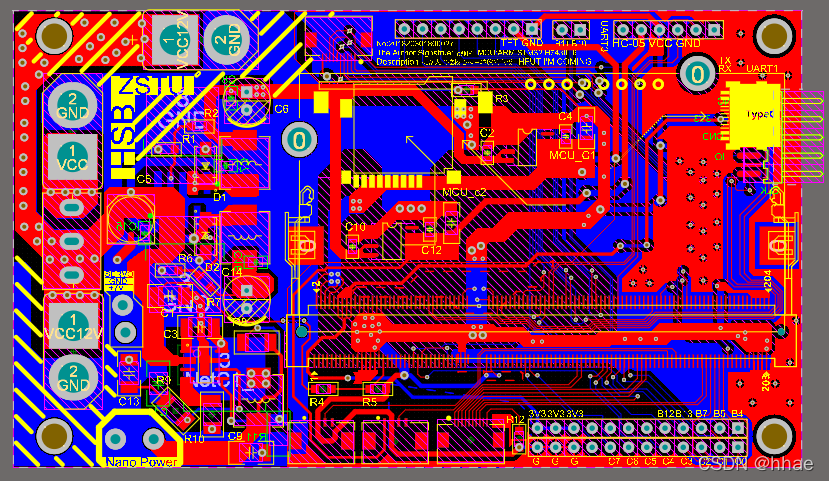

3D图

在这里插入图片描述

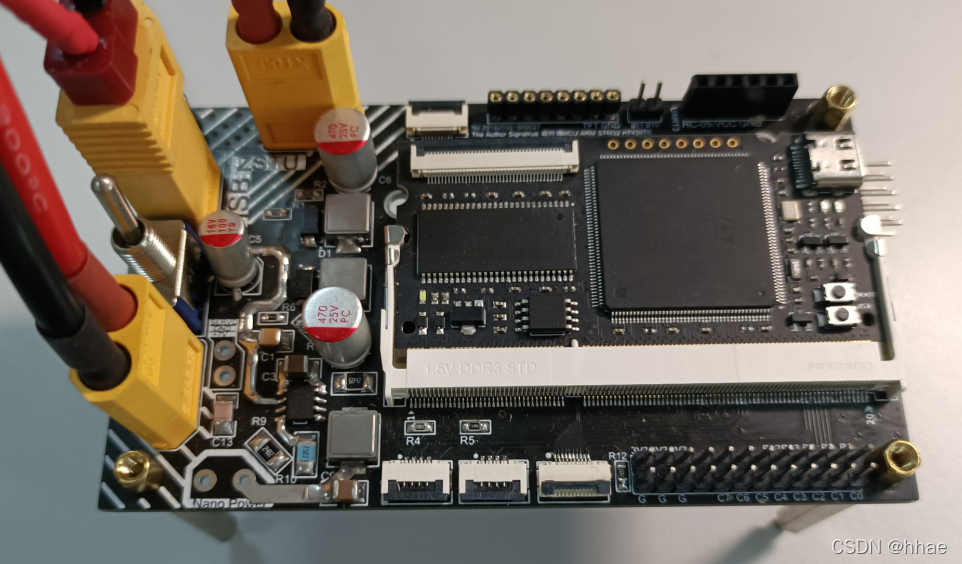

嘉立创PCB打样后收到实物焊接调试后（买家秀和卖家秀一致）

驱动板这里就不放了，BTN用的比较多

2.软件配置Rt Thread Nano

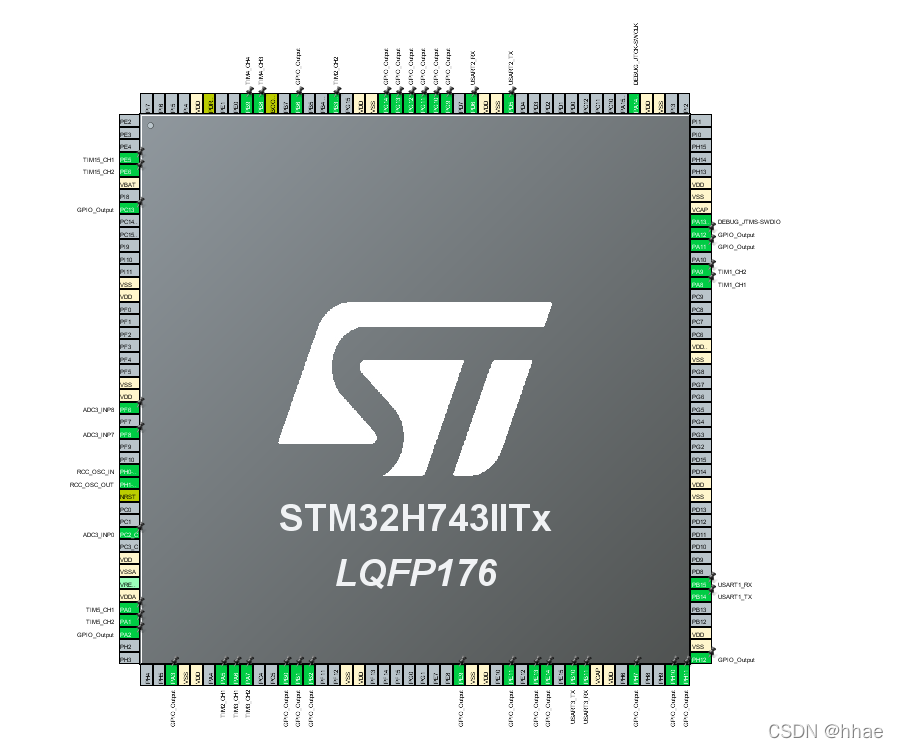

所用软件为CUBEMX6.0.1+ARM keil ,管脚配置如下
在这里插入图片描述

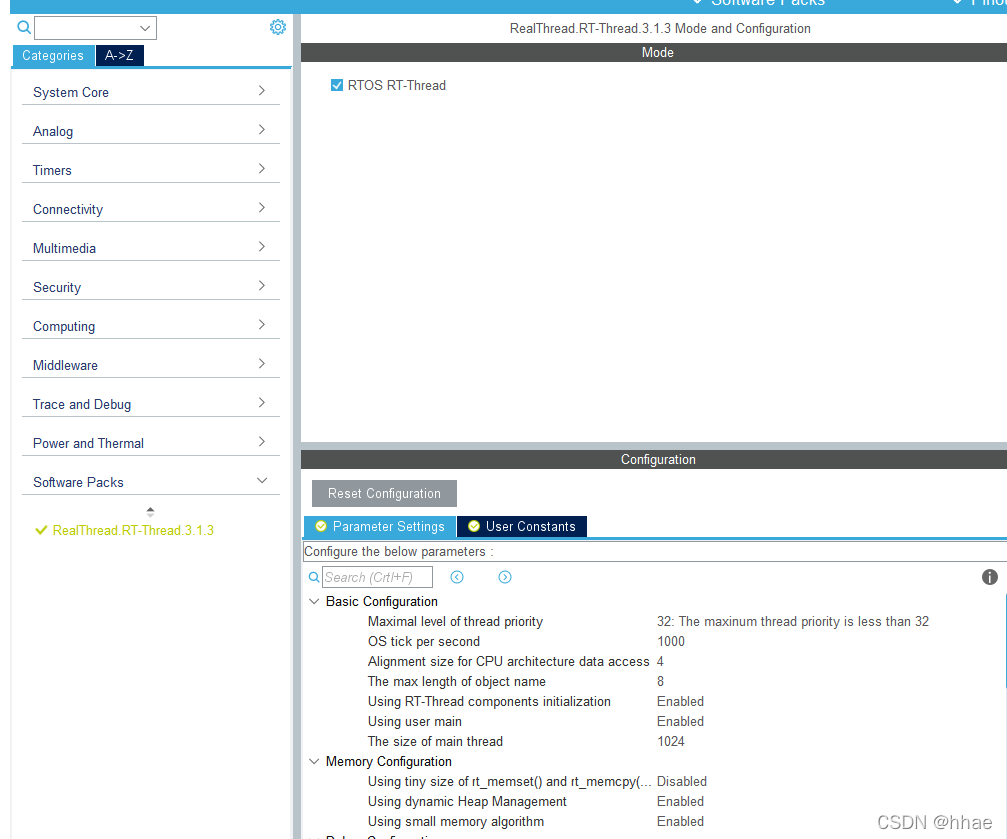

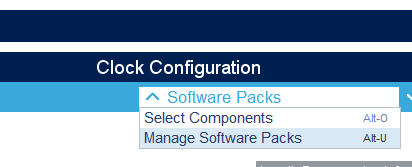

添加RTT需要在包管理中先安装RTT，安装后勾选

此时在左边栏中会出现实时操作系统的选项，根据需要勾选最后生成代码

此时生成的代码不能编译通过，需要将main.c中的SystemClock_Config(void)函数原型剪贴到rtt目录下的board.c中，并将main.c中的两个函数调用HAL_Init()和SystemClock_Config()删去，然后将其添加到board.c下的rt_hw_board_init()中，如下

在这里插入图片描述

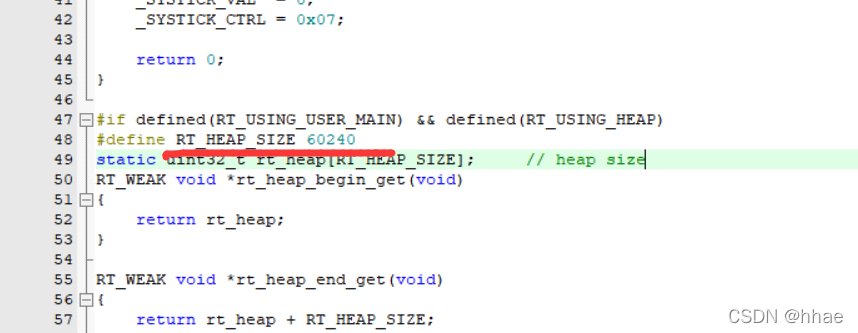

在board.c下此处可修改线程堆大小

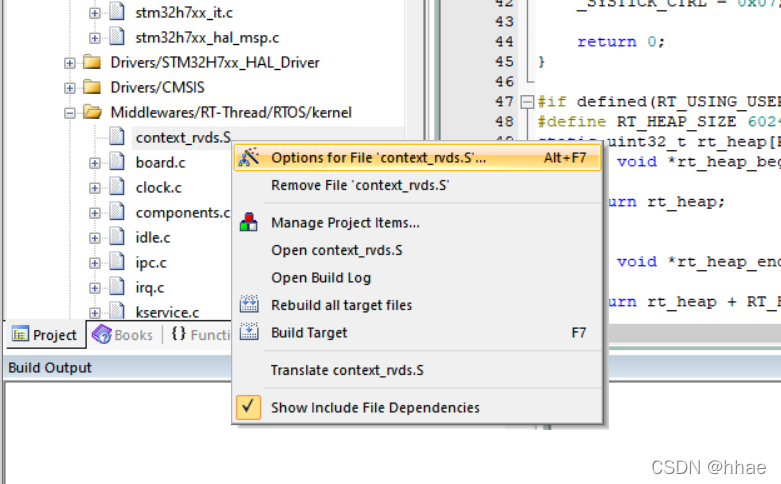

对于我的版本，MDK会将这个文件识别成C文件导致出错，需要手动将其改成按汇编文件编译

此时可以编译通过，若还有错误一般是HAL库文件和RTT文件有重名函数，按报错提示修改即可

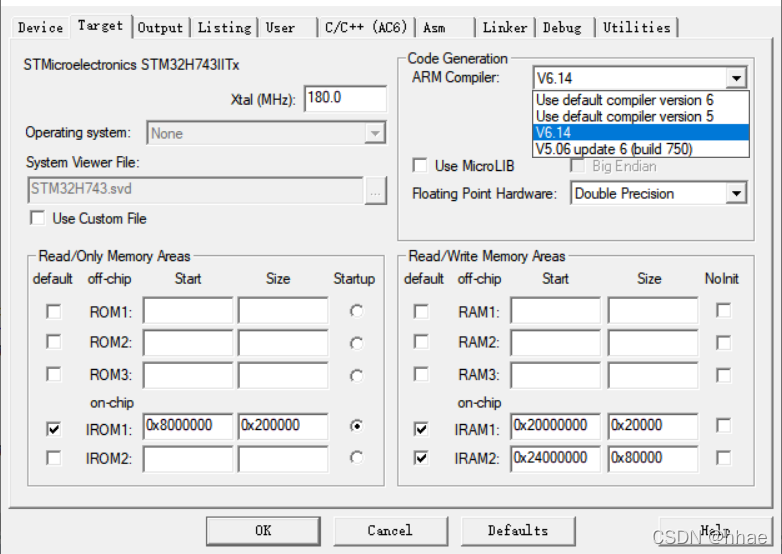

在options中，修改编译器为V6版本可提高速度，比老版快N倍！
在这里插入图片描述

二、视觉部分

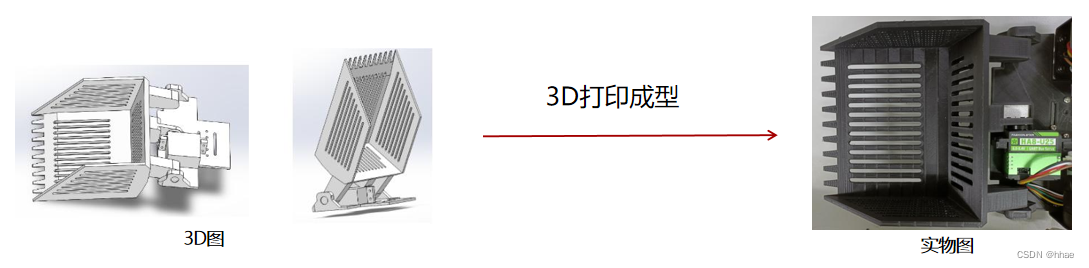

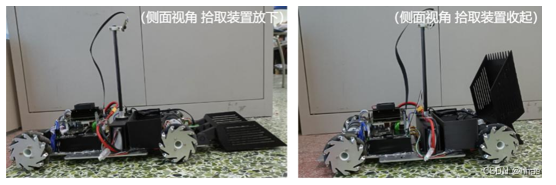

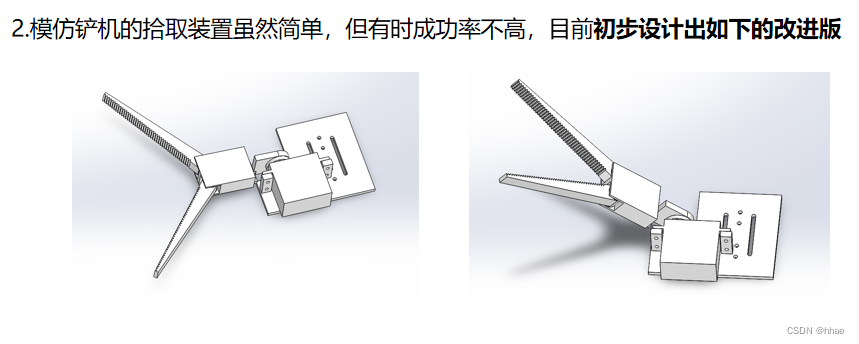

一开始的思路打算使用双目+机械臂的组合。但经过初期的一个简单测试，双目在jetson nano上跑得实在太慢了。于是改用了单目+收集装置的组合，区别在于不需要知道目标（羽毛球）的精确位置，利用图片中目标的像素差来做跟踪，思路其实挺简单的。

1.YOLOV4_tiny+OPENCV4.4（C++）

训练是用darknet在windows平台上完成的。由于我Google后没有找到羽毛球的数据集，闲鱼上打算购买也没有，于是就自己在百度上爬取了羽毛球的相关图片，然后用labelImg标注了一下。样本不多，因为爬下来的图片很多羽毛球人眼都不可分辨，无效图片和重复的图片太多，实际有用的很少。
我的电脑配置如下，简单入门训练一下问题不大：

	说明
操作系统	Windows10
GPU	Nvidia GeForce GTX1660
GPU加速库	CUDA10.2 CUDNN7.6.5
开发语言	C++
图像处理库	OPENCV 3.4.0

需要注意的是，这里训练环境的opencv,cuda版本是有讲究的，甚至连Visual studio版本都有讲究！因为截至我编译darknet的那天，它貌似还不支持vs2022。我一开始在vs2022下始终不能正确编译darknet，最后降回vs2019就成功了。
此外的CUDA的安装也有很多坑，这个已经有很多帖子了，需要根据自己的情况作参考。

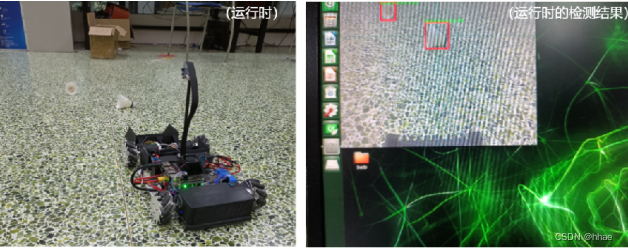

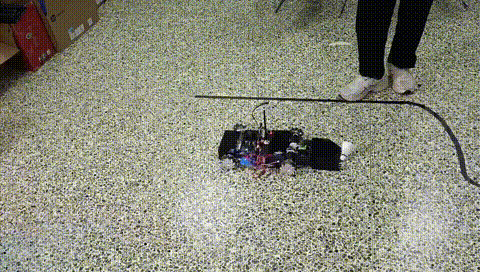

训练的时候用了coco的预训练权重，因为我的样本比较少。最后效果如下,24fps左右：
在这里插入图片描述

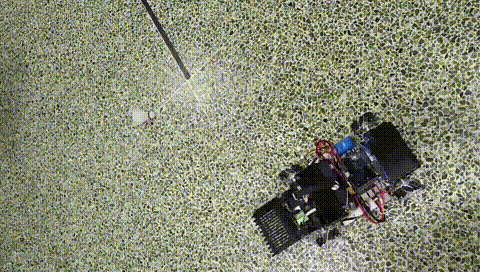

2.跟踪的思路

这个其实和openmv色块跟踪小车思路差不多。dist1和dist2是检测到的目标离图像设定点的像素差，我们用这两个参数作为位置环的输入：
在这里插入图片描述
[m2 m1 fm1 fm2]对应四个麦轮。设定了四个麦轮的速度，再给到速度环作一个输出就能实现一个目标的跟踪了。和openmv色块跟踪小车的一个区别是，用yolo作目标检测的话，对场地的要求很低，干扰色对识别没有什么影响，而且光照对它的影响也很小。另一个后面要加需求啥的，毕竟jetson nano性能摆着，可玩性还是强很多的。
