前言
昨天朋友跟我说，他手头有一张师兄遗留下来的有问题的显卡，故障表现为可以开机点亮，但驱动打不上。
今天刚好有时间，帮他看了看，前前后后花了三四个小时终于修好，赚了一杯奶茶哈哈。感觉是个不错的显卡刷BIOS案例，把维修的过程记录一下。
一、显卡故障表现
a）可以开机点亮，但驱动打不上，进系统能明显感觉出分辨率异常，属于符合未安装驱动的特征。

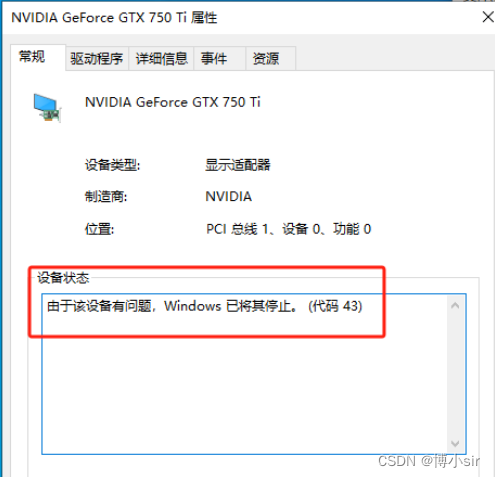

b）设备管理器可以看到名为750ti的显示适配器，但有感叹号，且故障代码43，符合驱动打不上的故障表现。
二、我的维修历程
1、尝试用Geforce Experience安装驱动
由于朋友在显卡方面算是小白级别，所以我的第一反应是怀疑他驱动装的不对。因为Nvidia的Geforce Experience能够自动识别显卡型号并匹配最佳驱动，我首先选择用该软件尝试更新驱动，更新后发现问题依旧，并无任何改善。
2、下载GPU-Z等软件进行检测
根据第一步的结果，我初步判定显卡存在一定的软硬件故障，于是便下载了GPU-Z和msi-afterburner这两个软件准备对显卡的参数和功能进行测试。
3、GPU-Z开幕雷击

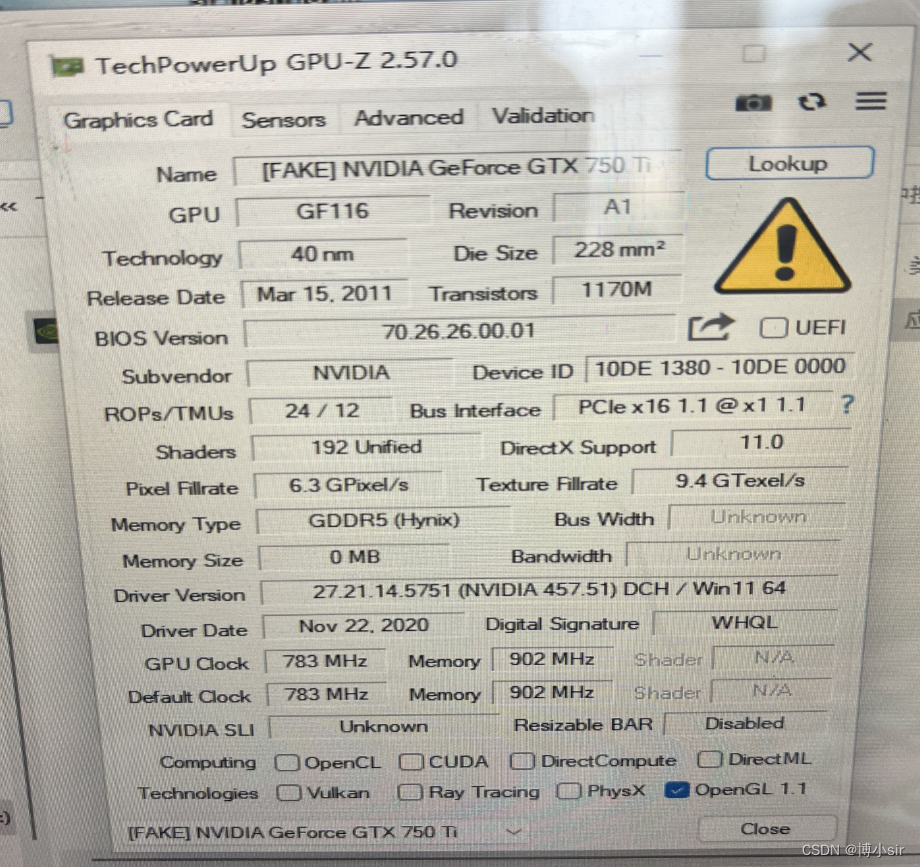

GPU-Z先下载好了，打开后黄色的感叹号和【fake】字眼映入眼帘，震惊到我了，GPU-Z这么强大吗，还能识别出这是一张假卡？
第一次遇到这种情况，抓紧查了下核心代号对应的显卡型号。果然，GF116对应的是GTX550ti和GTS450这两款显卡的核心，那按照经验，很明显750ti的核心就不可能是同样的代号了。
至此，判定这张750ti为一张刷BIOS改造出来的造假卡，故障原因已成功定位，msi-afterburner也不用装了。至于它的本体究竟是什么呢？只好去打驱动或者刷BIOS挨个试一试了，因为我实在不晓得有什么更高明的办法去判断了。
4、手动安装相匹配的显卡驱动
我这人喜欢凡事往好处想，就先假设这是一张550ti的显卡吧。去nvidia官网手动下载了Gefoce 500系列的驱动，发现可以顺利安装，并且屏幕在经历了黑屏闪烁后，分辨率自动调整至1080P，很明显，驱动已经安装成功。
很激动，看来这确实是一张550ti的显卡，而且大概率已经修复好了。朋友说他之前鲁大师显卡跑分2000多，我想着鲁大师再测一遍对比下效果，嗯，2w多分，是之前的10多倍。完美！
事情当然没有这么简单哈哈~~~如果到这里真的就修复好了的话，我也就不会特意写一篇帖子记录了。
5、运行游戏时报错

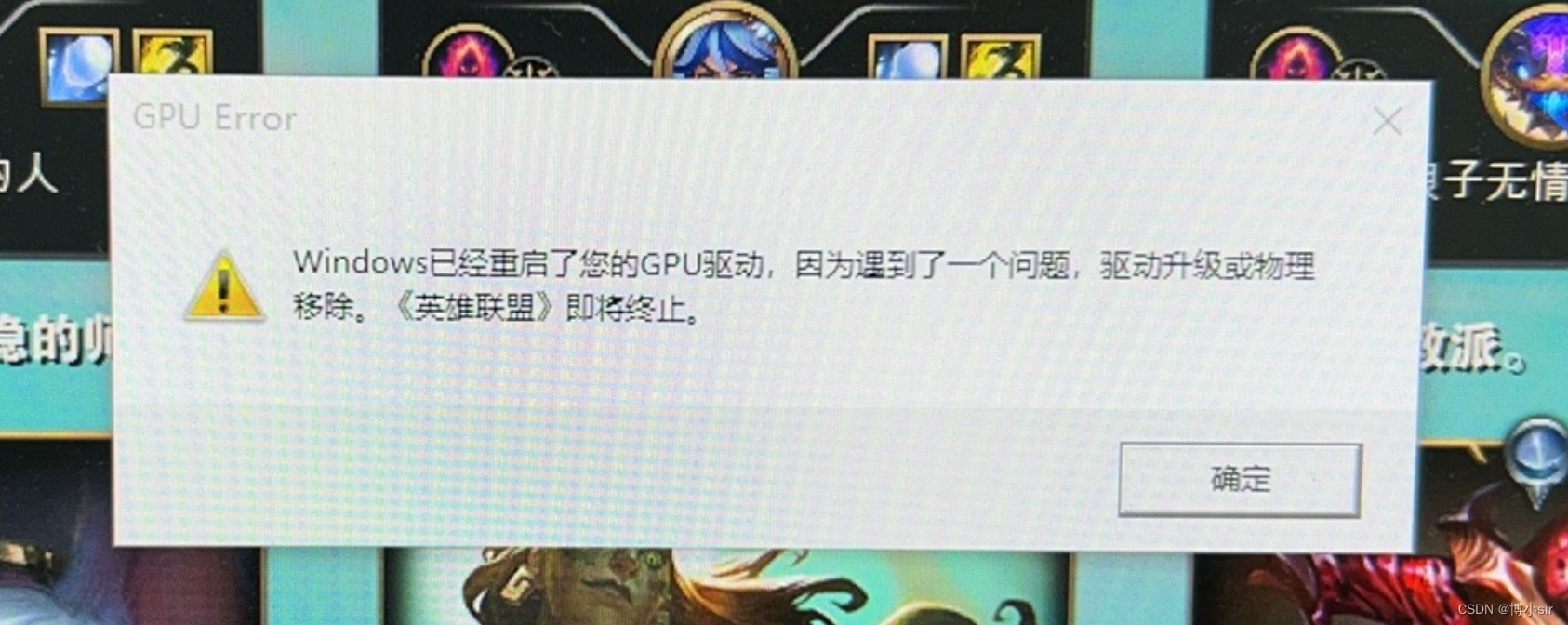

本来以为这张卡就这样修好了，但是过了半个小时，朋友又发消息过来告诉我说他打游戏弹窗报错，驱动反复卸载安装了好多遍，还是没法玩！
我意识到这大概率是游戏软件识别到显卡和驱动不匹配后，弹出的善意提醒，但这似乎是无法避免的。看来只能用那一招——刷BIOS了。
6、Win下nvflash软件刷BIOS
刷bios有两种方式，一种是在windows系统下用nvflash软件刷BIOS，另一种是用CH341等编程器直接向SPI Flash芯片烧录BIOS。由于后者较为麻烦，于是便先尝试用软件刷一下。
网上找了篇教程，见参考文献[1]，按照所述方法去下面的网站[2]下载了nvflash软件和相应的BIOS。
Downloads | TechPowerUp
https://www.techpowerup.com/download/输入强刷命令

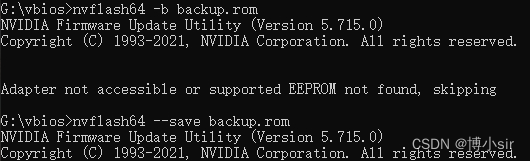

nvflash64.exe -6 1.rom后，发现无法正常刷入，命令行报如下类似的错误。
图是网上找的，当时没有拍照
找了几篇经验贴，结果都无法解决上述问题，不想继续浪费时间了，果断换烧录器。
7、CH341烧录器刷BIOS

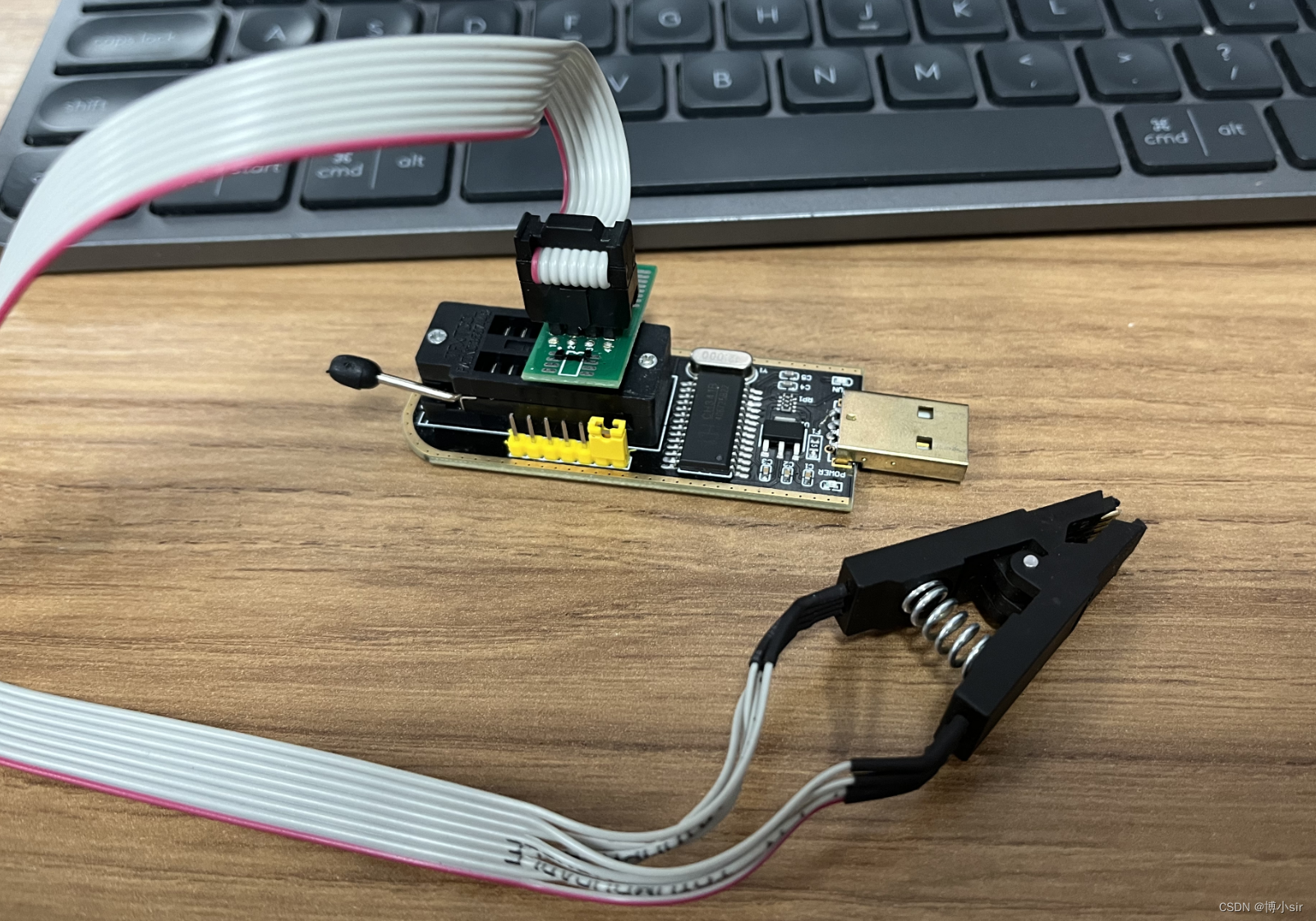

在抽屉里找出这个久经沙场的CH341编程器，做好战斗准备。编程器的使用方法可参考我之前的文章，链接放在参考文献[5]。
接下来去显卡PCB上找BIOS芯片，先找找显卡背面有没有八脚芯片，嗯，有一颗很像，查了下丝印，应该不是。
wtf，难道在核心那一面？打开散热器看了眼，好几个八脚芯片，找到一个pm25开头的，是它没错了。不过紧挨着就有一颗超大电解电容，我的烧录夹根本夹不上去。js真的过分，为了不让别人刷回正常BIOS ，还真是煞费苦心啊。。。

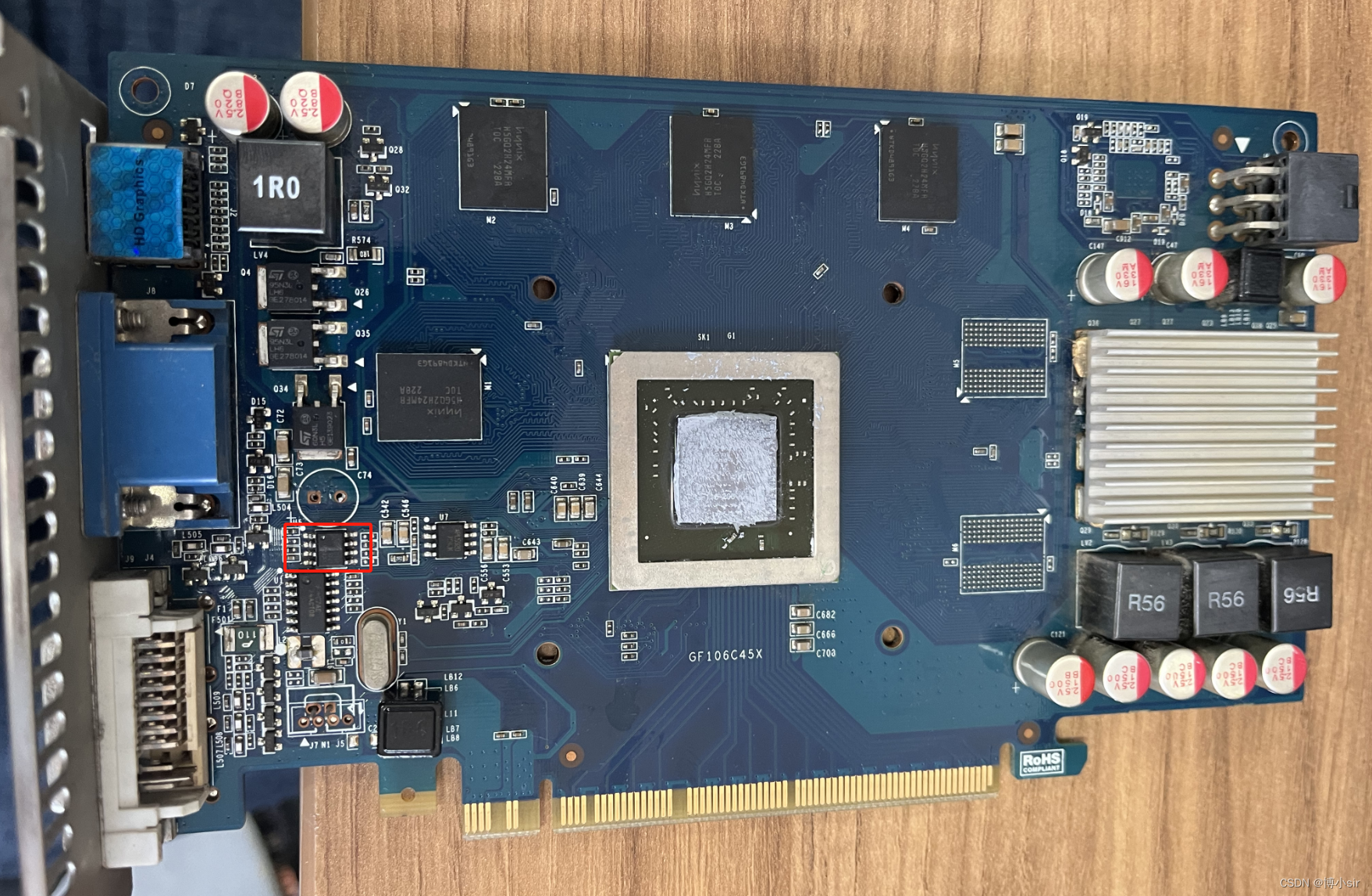

红框位置就是一颗Pm25LD010 flash
上面紧挨着就有一颗大电容，已经被我拆掉了
看一下显存颗粒的容量及个数：H5GQ2H24AFR，海力士256M，共四颗，总共是1G的显存。

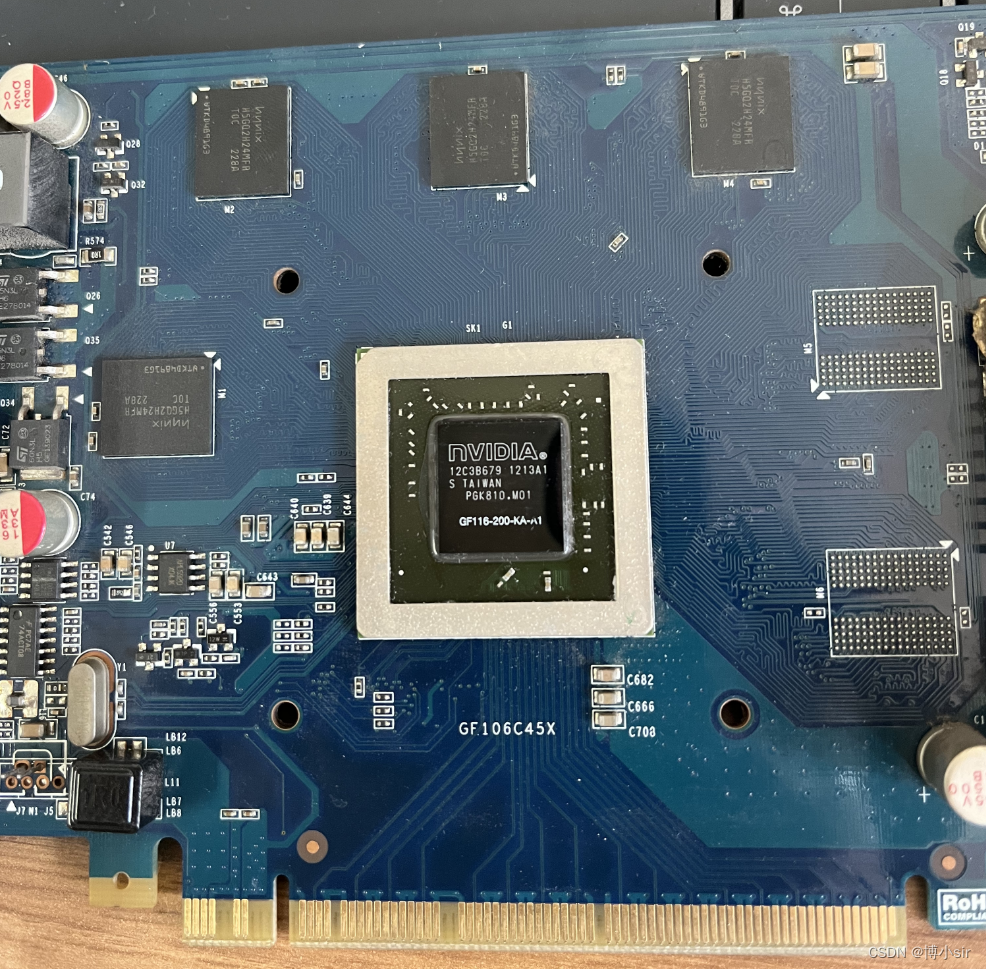

顺便把核心上的硅脂擦掉，确认一下GPU-Z检测到的核心代号是否准确。
8、开机验证
显卡断电后，用软件和烧录器把之前下载的华硕GTX550ti-1024M显存的bios烧写到八脚flash芯片中。烧录完成后，开机，发现可以成功点亮。牛皮！
很开心的进系统打驱动，结果驱动打到一半，直接蓝屏+花屏，非常吓人，看来这个BIOS并不兼容，于是换了个版本再试试。
烧录进去新的BIOS程序后，我们再次开机，依旧可以点亮！再打一遍驱动，内心祈祷千万不要蓝屏，祈祷有效，驱动成功打上，画面也自动适配了最佳分辨率，感人。
GPU-Z、鲁大师、LOL测试一切正常，帅！

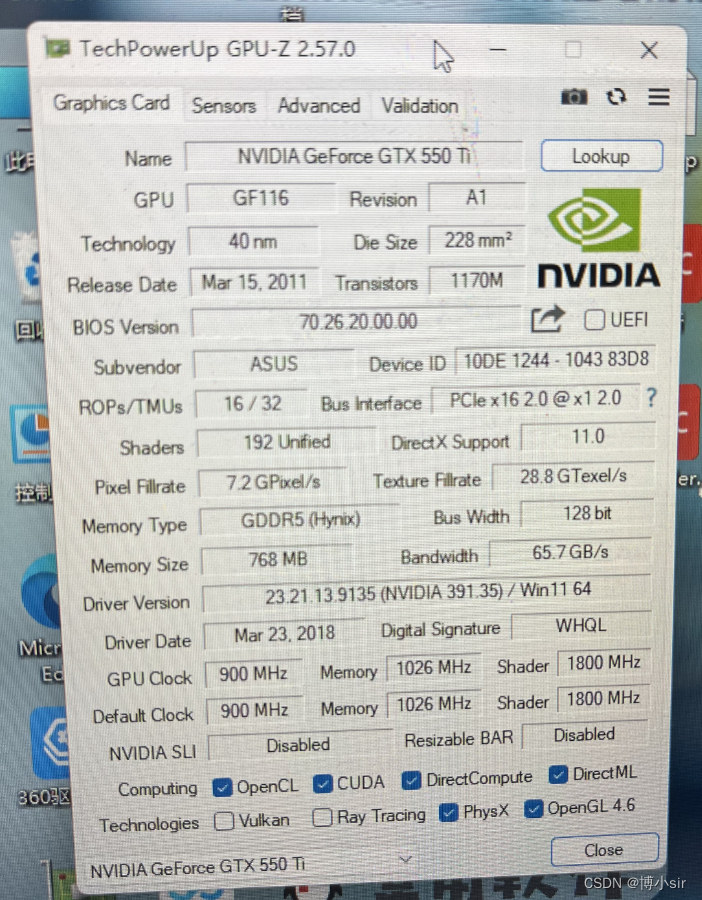

GPU-Z可以看到一切正常如新，只不过显存容量不大对劲，可能还是BIOS不兼容
但是几十个BIOS一个个试的话又太过麻烦，还是将就一下吧！
9、最后用mats测一下显存是否异常
开始用的linux版本mats，无法正常使用，进linux命令行终端后直接黑屏，还以为显卡还是有故障呢。

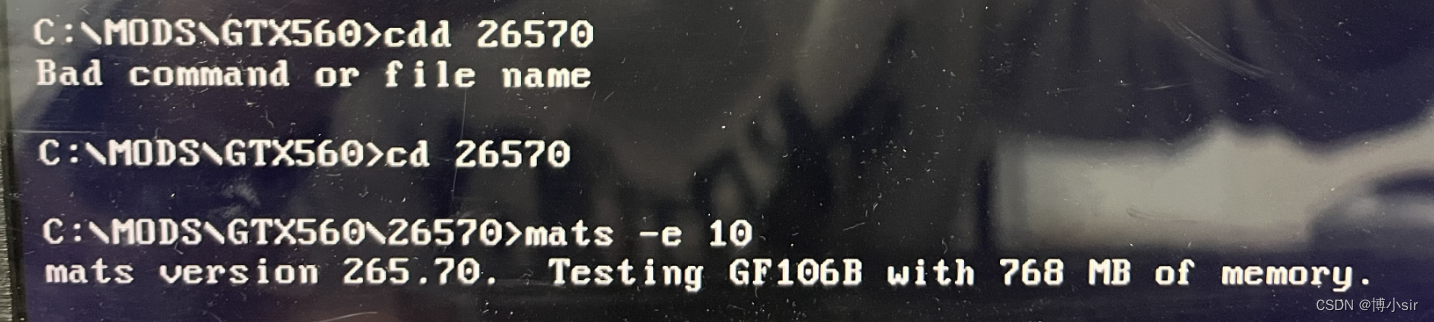

换DOS版本下mats就行了，测试完显存也一切正常，真不错！。
历时3h，完结撒花！
参考文献
[1]. 【垃圾佬必看】超详细的显卡刷BIOS教程，以及最近可入二手显卡个人分析与购买建议 - 知乎 (zhihu.com)
[3]. Pm25LD010 datasheet, Pm25LD010 pdf, Pm25LD010 DataSheet PDF - Datasheetspdf.com
[5]. CH341A和XTW 2两种SPI FLASH烧录器的使用教程【可用于升级主板或显卡BIOS】-20220920_xtw2-CSDN博客
