贴片电阻

1. 电阻阻值

常见电阻阻值

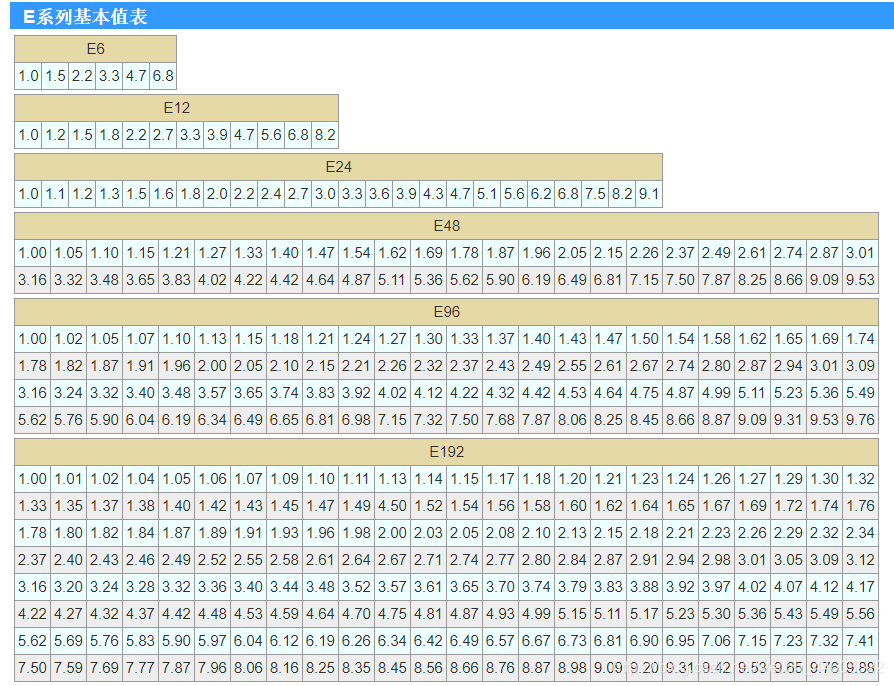

E系列是一种由几何级数构成的数列。E系列首先在英国的电工工业中应用，故采用Electricity的第一个字母E标志这一系列，它是以6√10(10开6次方)
、 12√10 、24√10、48√10、96√10
、192√10为公比的几何级数，分别称为E6系列、E12系列、E24系列、E48系列、E96系列、E192系列。

例：E24系列计算公式

R=$(\sqrt[24]{10}{)}^m$
m取0~23；

2. 丝印读取

贴片电阻上面的印字绝大部分标识其阻值大小。贴片电阻的阻值通常以数字形式直接标注在电阻的表面，所以读电阻的阻值直接看电阻表面的数字即可。

贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，5%精度的用三位数字来表示，而1%精度的用四位数字来表示。

(1)常规数字读法

前面数字是有效数字，最后一位表示科学计数法中10的幂指数，基本单位是Ω。
562表示的阻值就是56×10^2Ω = 56×100Ω =5.6kΩ
1273表示的阻值就是127×10^3Ω = 127×1000Ω = 127kΩ
1822表示的阻值就是182×10^2Ω = 182×100Ω = 18.2kΩ

(2)字母表示小数点位置

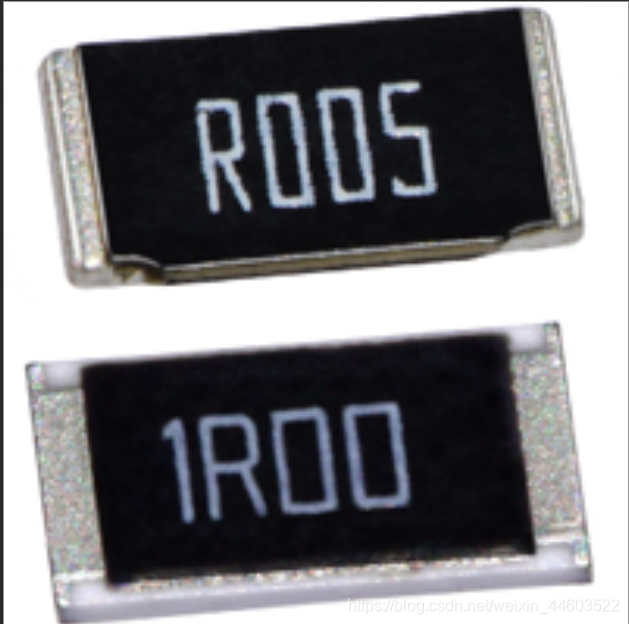

R表示小数点位置的方法是由数字和字母组成，例如5R6、1R00、R005等，这里只需要把R换成小数点即可。

5R6 = 5.6Ω
1R00 = 1.00Ω
R005 = 0.005Ω = 5mΩ

（3） 3 位数乘数代码(Multiplier Code)标注法

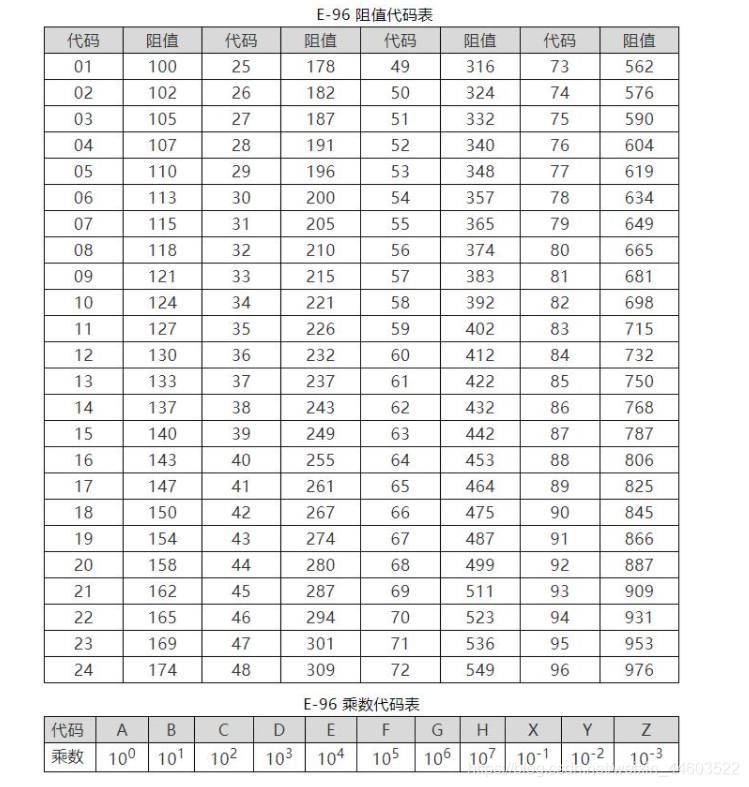

用代码表示数字，丝印为两个数字加一个字母的电阻，一般是精密电阻，这种精密贴片电阻是对某一个优先数进行编码，然后通过代码找到其代表的数值，如01C就是10K。

3. 电阻封装

贴片电阻常见封装有9种，通常尺寸代码是由4位数字表示的EIA（美国电子工业协会）代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

4. 电阻参数

（1）温度系数

温度系数的单位为PPM（百万分之一），一般的电阻阻值会随温度的上升而上升，比如现在有两个阻值都为100kΩ的电阻，电阻1的温度系数为20PPM,电阻2的温度系数为200PPM，当温度每升高1℃，电阻1的阻值要增大2Ω，电阻2的阻值要增大20Ω，一般的民用产品不需要关心此参数，而测井仪器和汽车电子等行业还有取样电阻特别需要关心此参数。温度系数低越低，价格就越贵，同样阻值的电阻，温度系数低的电阻的价格是高的几万倍。

（2）功率

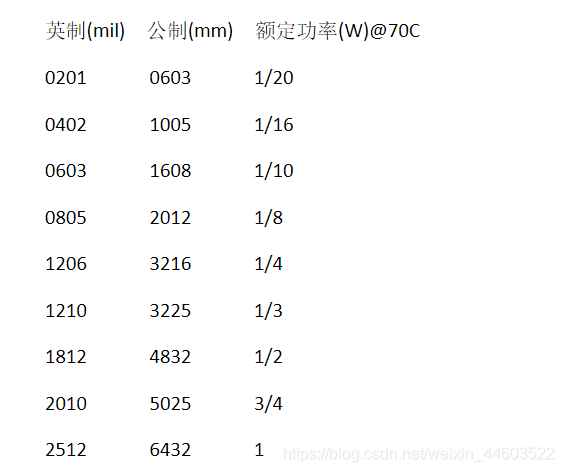

不同封装与电阻功率不同(环境温度：70℃)

5. 0欧姆电阻

1.调试方便或兼容设计：
2.做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）：
3.在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替：
4.方便测量电流：
5.在布线时，如果实在布不过去了，也可以加一个0欧的电阻：
6.单点接地（指保护接地、工作接地、直流接地在设备上相互分开，各自成为独立系统：
7.熔丝作用。
