简单遗传算法SGA及完整代码实现

简单遗传算法及例题求解

简单遗传算法(Simple Genetic Algorithm, SGA)分为7个主要步骤:编码-随机产生初始个体-计算适应度函数-选择概率-交叉操作-编译操作-判断终止条件。

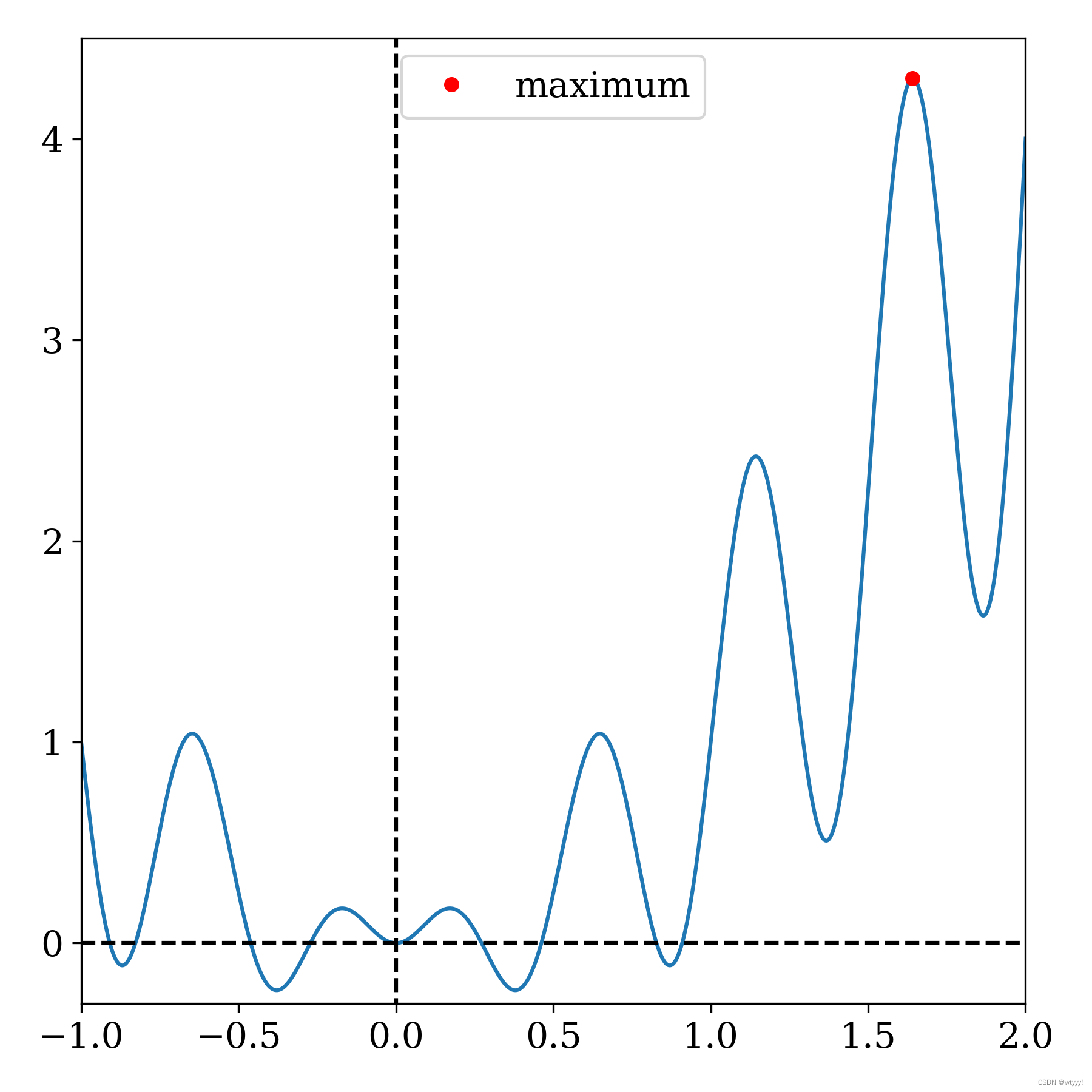

以最大化 f ( x ) = x sin ⁡ ( 4 π x ) + x 2 ,   x ∈ [ − 1 , 2 ] f(x) = x\sin(4\pi x)+x^2,\ x\in[-1,2] f(x)=xsin(4πx)+x2, x[1,2] 为例(误差不超过 δ = 1 0 − 6 \delta = 10^{-6} δ=106)。

1. 二进制编码(染色体、个体)

假设自变量为实数,取值范围为 [ x min ⁡ , x max ⁡ ] [x_{\min},x_{\max}] [xmin,xmax],编码精度为 δ \delta δ,编码长度为 L L L,则可通过下式求解 L L L
2 L − 1 = x max ⁡ − x min ⁡ δ 2^L - 1 = \frac{x_{\max}-x_{\min}}{\delta} 2L1=δxmaxxmin
理解方法:原始十进制的区间范围为 x max ⁡ − x min ⁡ x_{\max}-x_{\min} xmaxxmin,现在转化为二进制后区间长度为 2 L − 1 2^{L}-1 2L1,由于二进制数只能表示一个区间中所有的整数点,于是将连续的实数离散化为一个个的二进制数,所以必然会有精度损失,这里 δ \delta δ 就是给出了精度损失的可容忍大小,只需对原始的实数区间 [ x max ⁡ − x min ⁡ ] [x_{\max}-x_{\min}] [xmaxxmin] 放大 δ − 1 \delta^{-1} δ1 倍,再将每个整数点一一对应到一个二进制数上就能达到目的。

上面例子中 x min ⁡ = − 1 , x max ⁡ = 2 , δ = 1 0 − 6 x_{\min}=-1,x_{\max}=2,\delta=10^{-6} xmin=1,xmax=2,δ=106,于是 L = log ⁡ 2 ( 3 × 1 0 6 + 1 ) ≈ 21.5 ≈ 22 L = \log_2(3\times 10^6+1)\approx 21.5\approx22 L=log2(3×106+1)21.522,结果向上取整。

x ∈ [ x min ⁡ , x max ⁡ ] x\in[x_{\min},x_{\max}] x[xmin,xmax] y y y x x x 对应的二进制数,理解了十进制与二进制相互映射的原理, x x x y y y 的关系式(解码):
Decode ( y ) = x = x min ⁡ + x max ⁡ − x min ⁡ 2 L − 1 Dec ( y ) \text{Decode}(y)=x = x_{\min}+\frac{x_{\max}-x_{\min}}{2^L-1}\text{Dec}(y) Decode(y)=x=xmin+2L1xmaxxminDec(y)
其中 Dec ( y ) \text{Dec}(y) Dec(y) 表示二进制数 y y y 对应的十进制数,并用 Binary ( x ) \text{Binary}(x) Binary(x) 表示十进制数 x x x 对应的二进制数,求解上式的反函数即可得到编码方法:
Encode ( x ) = y = Binary ( ⌊ ( 2 L − 1 ) x − x min ⁡ x max ⁡ − x min ⁡ ⌋ ) \text{Encode}(x) = y = \text{Binary}\left(\left\lfloor(2^L-1)\frac{x-x_{\min}}{x_{\max}-x_{\min}}\right\rfloor\right) Encode(x)=y=Binary((2L1)xmaxxminxxmin)
其中 ⌊ x ⌋ \lfloor x\rfloor x 表示对 x x x 向下取整。

def decode(self, y):
    return self.xmin + (self.xmax - self.xmin) / ((1<<self.L) - 1) * y
# (1<<n) = 2**n 表示在二进制中将1左移n位

2. 随机产生初始群体

记初始群体中个体数目(种群规模)为 M M M(50~100),可以在 [ 0 , 2 L ) [0,2^{L}) [0,2L) 中随机采样 M M M 得到初始群体。

y = np.random.randint(0, 1<<self.L, size=self.M)  # 二进制编号后的群体y

3. 适应度函数

根据问题需要,设计关于个体的适应度函数(打分函数) f ( x ) f(x) f(x),得分越高说明个体越能适应环境。

例题中适应度函数就是 f ( x ) = x sin ⁡ ( 4 π x ) + x 2 f(x) = x\sin(4\pi x)+x^2 f(x)=xsin(4πx)+x2

s = self.func(self.decode(y))  # func为适应度函数,s为群体每个个体的适应度得分

4.选择操作

根据适应度函数得到每个个体的适应值 f i f_i fi,由于适应度越大的个体更有可能存活下来,所以选择概率就是适应度的占比:
p i = f i ∑ i = 1 M f i p_i = \frac{f_i}{\sum_{i=1}^Mf_i} pi=i=1Mfifi

p = (s - s.min() + 1e-8) / np.sum(s - s.min() + 1e-8)  # 每个个体的选择概率,为避免除0,所以加上1e-8
y = y[np.random.choice(self.M, self.M, p=p)]  # 选择新一代个体

5. 交叉操作

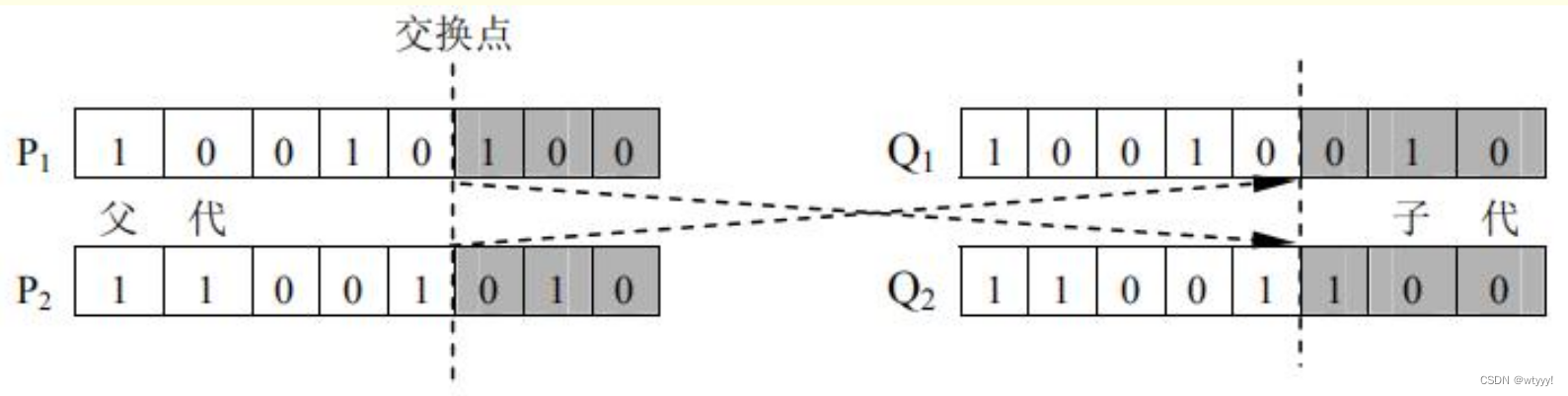

记交叉概率为 p c p_c pc(0.5~1),则交换个体数目为 M c = ⌊ M ⋅ p c ⌋ M_c = \lfloor M\cdot p_c\rfloor Mc=Mpc,从选择后的群体中随机选择 M c / 2 M_c/2 Mc/2 对个体 { ( P 1 i , P 2 i ) } i = 1 M c / 2 \{(P^i_{1},P^i_{2})\}_{i=1}^{M_c/2} {(P1i,P2i)}i=1Mc/2 M c M_c Mc 为奇数则减少一个或再增加一个个体,使得最终的 M c M_c Mc 为偶数),对于每一对个体 ( P 1 , P 2 ) (P_1,P_2) (P1,P2) [ 1 , L ) [1,L) [1,L) 中随机选择交叉位点 q c q_c qc,进行如下图所示的交换操作:

交叉操作

idxs = np.random.choice(self.M, int(self.M * self.pc // 2 * 2))  # 选出交换个体的下标
for i in range(int(self.M * self.pc // 2)):
    a, b = y[idxs[i<<1]], y[idxs[i<<1|1]]  # 抽取两个个体
    qc = np.random.randint(0, self.L) + 1  # 交换前qc位
    c, d = a.copy(), b.copy()  # 先保存在c,d上
    a = ((a >> qc) << qc) + (d & ((1<<qc) - 1))  # 交换
    b = ((b >> qc) << qc) + (c & ((1<<qc) - 1))  # 交换
    y[idxs[i<<1]], y[idxs[i<<1|1]] = a, b

6. 变异操作

设变异概率为 p m p_m pm(0.005~0.01),对于每个交叉后的个体,在 [ 1 , L ] [1,L] [1,L] 上的每一位都有 p m p_m pm 的概率发生变异(0和1的互换,异或操作: 0 ← 1 , 1 ← 0 0\gets1,1\gets0 01,10),给定变异概率 p m p_m pm 后,总共期望发生的变异位数为 B = M ⋅ L ⋅ p m B = M\cdot L\cdot p_m B=MLpm

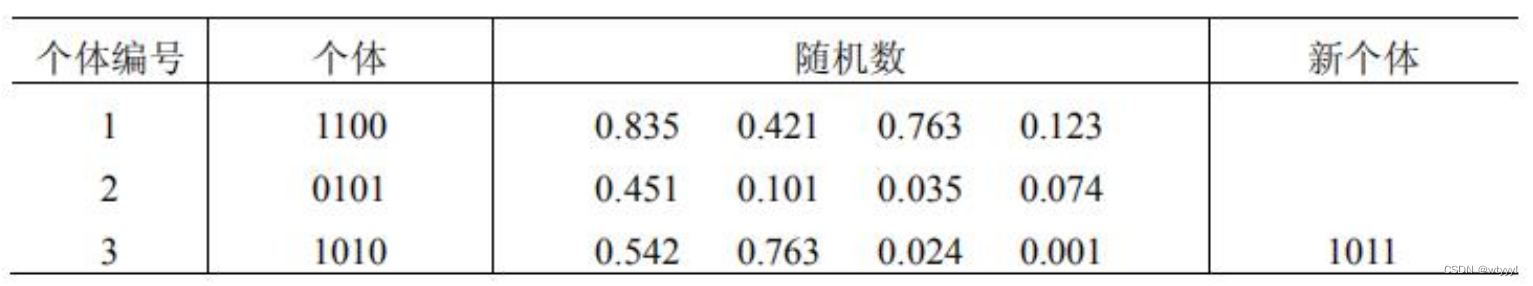

种群规模为 M = 3 M=3 M=3,编码长度为 L = 4 L=4 L=4,变异概率为 p m = 0.005 p_m=0.005 pm=0.005 的一次变异操作例子如下:

变异操作

对每个个体的每一位生成一个 [ 0 , 1 ) [0,1) [0,1) 之间的随机数 r r r,如果 r ⩽ p m r \leqslant p_m rpm,则对该位置进行一次异或操作,例如个体编号为1,2的每一位的随机数都大于 0.005 0.005 0.005 ,所以不进行变异操作;而编号为3的个体的第四位随机数 0.001 ⩽ 0.005 0.001 \leqslant 0.005 0.0010.005,所以只对第四位进行异或操作 0 ← 1 0\gets 1 01,于是变异结果为 1011 1011 1011

for i in range(len(y)):
    for j in range(self.L):  # 枚举y[i]的第j位
        if np.random.rand() <= self.pm:  # 如果发生变异
            y[i] ^= (1<<j)  # 对第j位进行异或

7. 终止条件

执行上述步骤1,2之后,循环执行自然选择过程:3,4,5,6,直到达到终止条退出循环,终止条件常用有两种:

  1. 最大迭代次数 N N N(200~500)
  2. 如果已知问题最优解 f ∗ f^* f,则可设置终止条件为 ∣ f max ⁡ ( i ) − f ∗ ∣ ⩽ δ |f^{(i)}_{\max}-f^*|\leqslant \delta fmax(i)fδ(其中 f max ⁡ ( i ) f^{(i)}_{\max} fmax(i) 表示 1 ∼ i 1\sim i 1i 次迭代中所有个体的最优适应度)

代码实现

# -*- coding: utf-8 -*-
'''
@File    : sga.py
@Time    : 2023/04/28 11:29:27
@Author  : wty-yy
@Version : 1.0
@Blog    : https://wty-yy.space/
@Desc    : 简单遗传算法SGA在[-1,2]上最大化f(x)=x*sin(4*pi*x)+x**2,精确到6位小数
'''
import numpy as np
import matplotlib.pyplot as plt
from scipy.optimize import differential_evolution  # 比较结果误差
from pathlib import Path
PATH_FIGURES = Path(__file__).parent  # 当前代码文件夹作为图片路径

def show_scipy_min():
    g = lambda x: -1 * f(x)
    res = differential_evolution(g, bounds=[(-1, 2)], tol=1e-6)
    print(f"scipy: 最优值 f({res.x[0]:.6f}) = {-res.fun:.6f}")
    return -res.fun

class SGA:
    def __init__(self, xmin, xmax, func, delta=1e-6, M=30, pc=0.8, pm=0.005, N=200):
        self.xmin, self.xmax, self.func, self.delta = xmin, xmax, func, delta
        self.M, self.pc, self.pm, self.N = M, pc, pm, N  # 超参数
        self.best = {'f': -np.inf, 'x': 0}
        self.logs = {'p_means': [], 'f_means': []}
        # 1. 计算编码长度L
        self.L = np.ceil(np.log2((self.xmax-self.xmin) / self.delta + 1)).astype(int)

    def decode(self, y):
        return self.xmin + (self.xmax - self.xmin) / ((1<<self.L) - 1) * y

    def solve(self):
        # 2. 随机产生初始群体
        y = np.random.randint(0, 1<<self.L, size=self.M)
        for _ in range(self.N):
            # 3. 计算适应度值(得分)
            s = self.func(self.decode(y))
            if np.max(s) > self.best['f']:
                self.best['f'] = np.max(s)
                self.best['x'] = self.decode(y[np.argmax(s)])
            self.logs['p_means'].append(np.mean(y))
            self.logs['f_means'].append(np.mean(s))
            # 4. 每个个体的选择概率(概率分布)加上1e-8是避免除0
            p = (s - s.min() + 1e-8) / np.sum(s - s.min() + 1e-8)
            y = y[np.random.choice(self.M, self.M, p=p)]
            # 5. 交叉操作
            idxs = np.random.choice(self.M, int(self.M * self.pc // 2 * 2))
            for i in range(int(self.M * self.pc // 2)):
                a, b = y[idxs[i<<1]], y[idxs[i<<1|1]]
                qc = np.random.randint(0, self.L) + 1  # 交换前qc位
                c, d = a.copy(), b.copy()
                a = ((a >> qc) << qc) + (d & ((1<<qc) - 1))
                b = ((b >> qc) << qc) + (c & ((1<<qc) - 1))
                y[idxs[i<<1]], y[idxs[i<<1|1]] = a, b
            # 6. 变异操作
            for i in range(len(y)):
                for j in range(self.L):
                    if np.random.rand() <= self.pm:
                        y[i] ^= (1<<j)
        print(f"SGA: 最优值 f({self.best['x']:.6f}) = {self.best['f']:.6f}")
        return self.best['f']

def f(x): return x * np.sin(4 * np.pi * x) + x ** 2

if __name__ == '__main__':
    sga = SGA(-1, 2, func=f)
    sga_best = sga.solve()
    true_best = show_scipy_min()
    print(f"误差: {np.abs(sga_best - true_best)}")

    logs = sga.logs
    fig, ax = plt.subplots(figsize=(8, 5))
    means = np.array(logs['p_means'])
    means = (means - means.min()) / (means.max() - means.min())
    ax.plot(logs['f_means'], '-*', label='f mean')
    ax.plot(means + 4.5, '-*', label='Population mean')
    ax.plot([0, 500], [4.300863, 4.300863], '--r', label='True best')
    ax.set_xlim(0, 25)
    ax.legend()
    fig.tight_layout()
    fig.savefig(PATH_FIGURES.joinpath("plot_sga.png"), dpi=300)
    plt.show()

下面是一次程序的输出结果:

SGA: 最优值 f(1.641909) = 4.300847
scipy: 最优值 f(1.641559) = 4.300863
误差: 1.576907845990405e-05

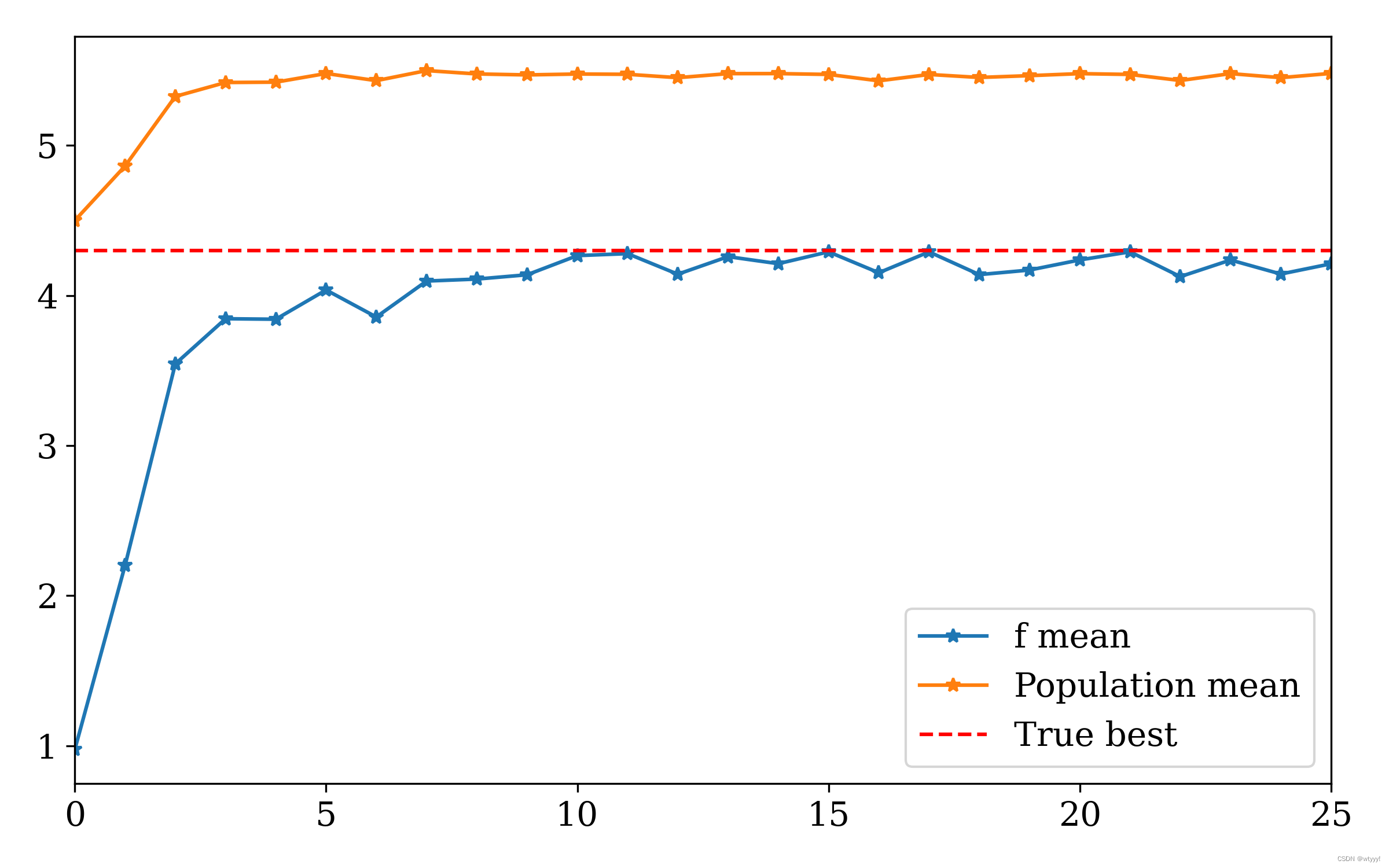

在这里插入图片描述

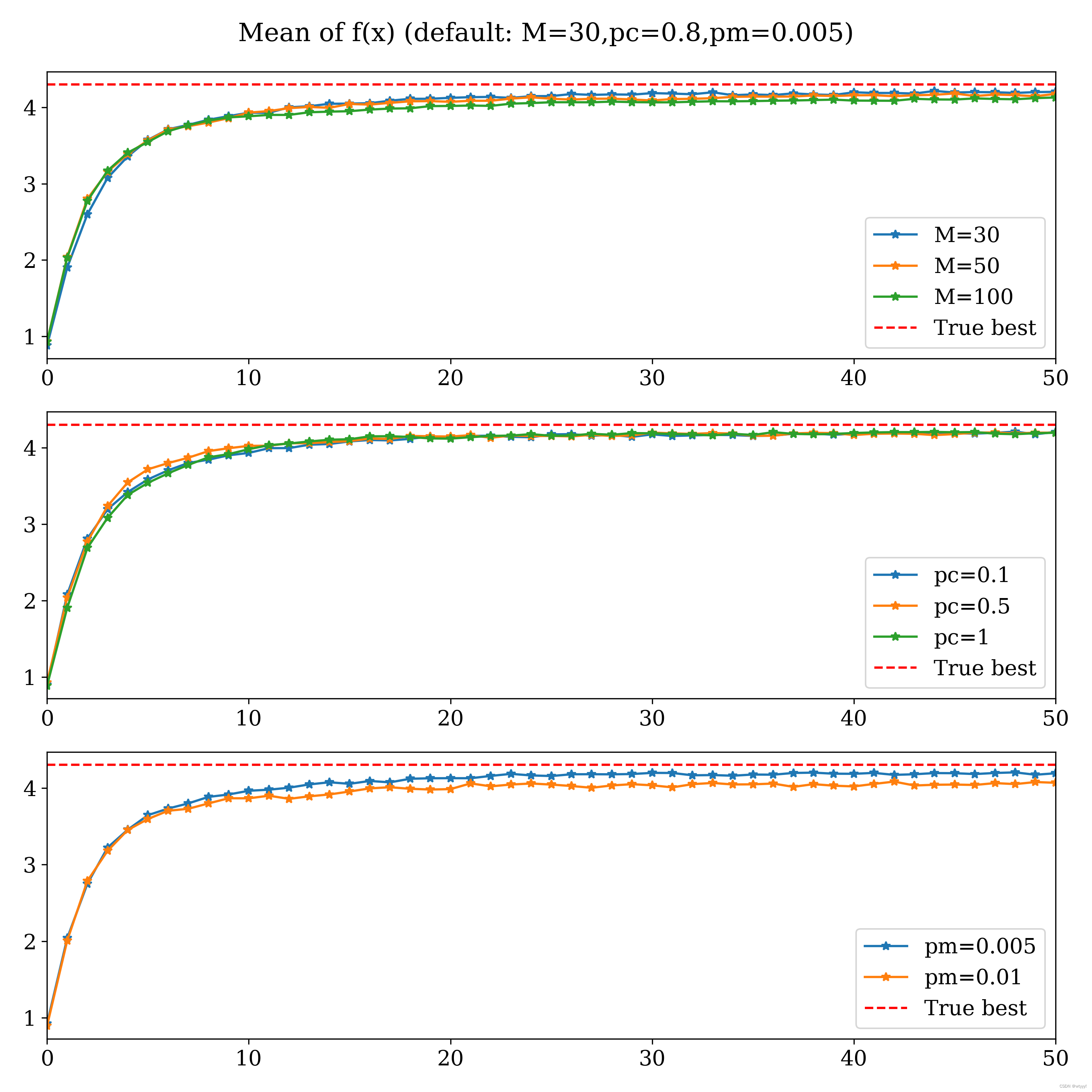

我进一步对不同的超参数进行比较,得到下图:(完整代码请见GitHub

在这里插入图片描述
