简易 J-LIink 3.3V 在与 5.0V 的目标系统连接时，由于电平不匹配，导致通讯失败。

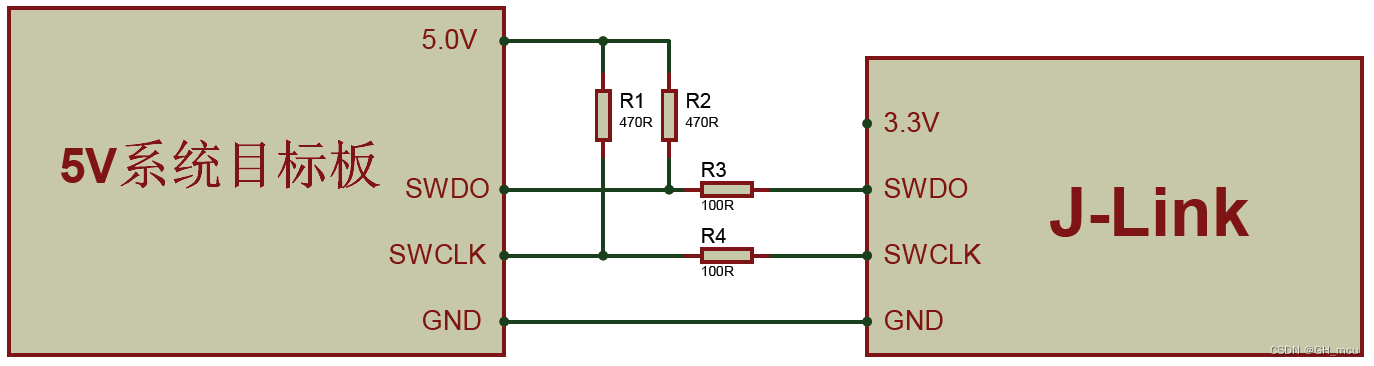

以下示意图用了4个电阻做了简单匹配，实际使用，通讯良好

电路图

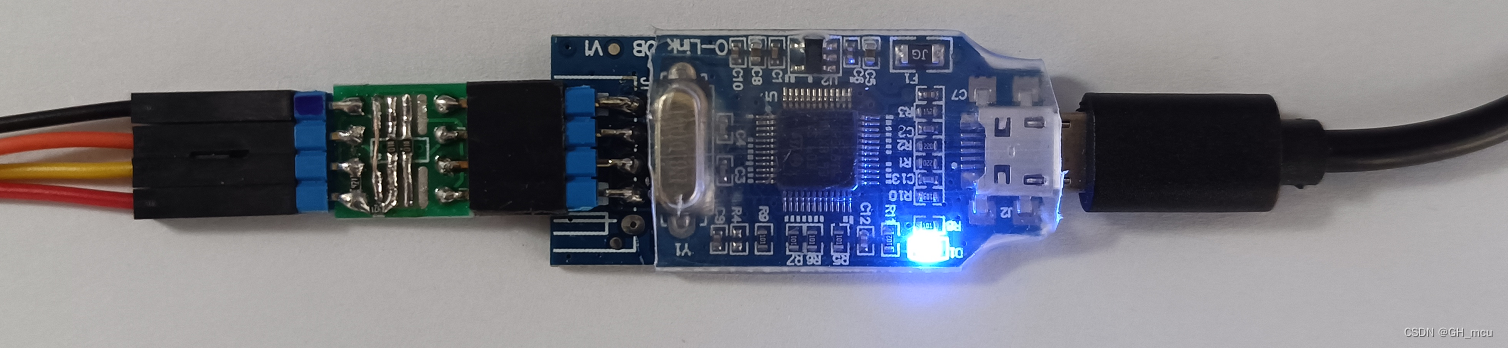

这是实物图，把4个电阻用IC转接板焊接好，做成可插接方式，如果用在 3.3V目标系统，取消转接板即可

实物图
