1. 汇编文件组成

在模拟器Mars中，MIPS汇编代码（以.asm格式存储)分为两部分

以.data开头后的若干行，存储.data数据，格式如下

.data
name1: .word 0x1,0x02...
name2: .word ...

.text
# 之后才是指令区

其中.word标明了格式，可选的还有.double、.ascii、.dwrd等格式分别对应浮点数存储，字符串存储和长整型存储。

在Mars中，默认的.data的起始位置是0x10010000，而默认的外部存储是从0x10000000（这也意味着.data定义的变量是可以被覆写的），而0x00400000 - 0x0ffffffc这一段存储的是指令字符集。要注意到这些地址的长度单位是byte，所以一般的以word为单位的数据（包括寄存器的大小）都是四个字节，所以无论读还是写，地址都应当是4的倍数。

.text之后可以编写指令，因为它们处于lw/sw不可达的区域，所以不会被轻易修改

2. 寄存器知识

基本寄存器介绍

MIPS有32个寄存器：

名称	寄存器号	用途
$zero	0	始终为0
$at	1	为汇编保留，主要用于伪指令扩展
$v0-$v1	2-3	子程序的返回值
$a0-$a3	4-7	子程序调用参数
$t0-$t7	8-15	临时变量寄存器
$s0-$s7	16-23	变量寄存器（会保留一段时间）
$t8-$t9	24-25	更多临时变量
$k0-$k1	26-27	操作系统核预留&错误返回
$gp	28	全局指针
$sp	29	栈指针
$fp	30	帧指针
$ra	31	返回地址寄存器

$t：主调保存寄存器，由主程序负责寄存器的数据安全，即在子程序中可以随便使用，如果寄存器内容的改变可能影响程序运行，由主程序负责将寄存器内容存入堆栈，在子程序返回时恢复。

$s：被调保存寄存器，有子程序负责寄存器数据安全，如果要修改，应由子程序存入堆栈，并在返回前恢复

$a：子程序调用参数，按顺序放置在其中供子程序调用，也作为syscall的参数，a系列寄存器应当是被调保存的

$v：子程序返回参数寄存器
调用子程序时，参数的保留与否决策：

保留	不保留
保存寄存器$s	临时寄存器$t
栈指针寄存器$sp	参数寄存器$a
返回地址寄存器$ra	返回值寄存器$v
栈指针以上的栈	栈指针以下的栈

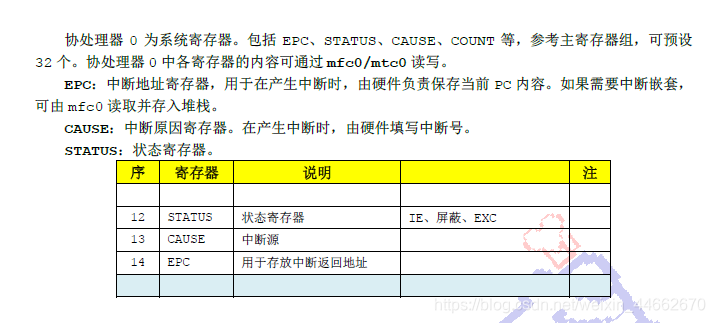

协处理器0

在这里插入图片描述

3. 指令系统

MIPS为等长指令，所有指令均为32位
rs，rt，rd为通用寄存器名，分别对应指令的25-21，20-16，15-11位

3.1 指令类型

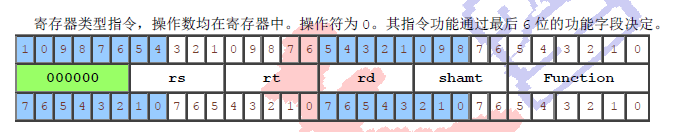

R类型

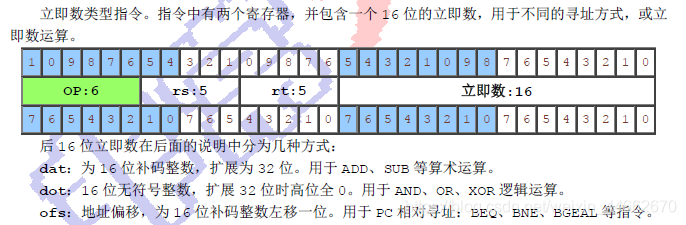

I类型：注意观察立即数的表示确定立即数的含义

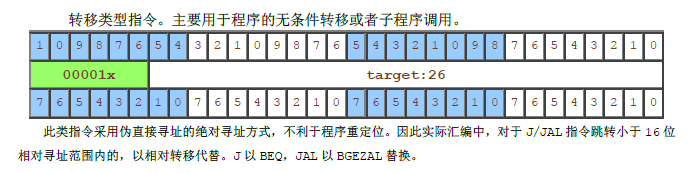

J类型

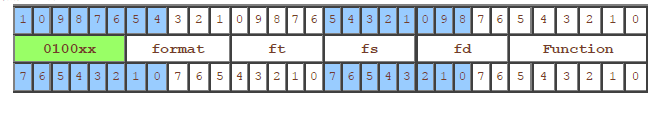

C类型：操作协处理器
其中协处理器9用于配合CPU工作，协处理器1为浮点处理器，mips中有4个处理器，因此用前六位的低两位表示协处理器号

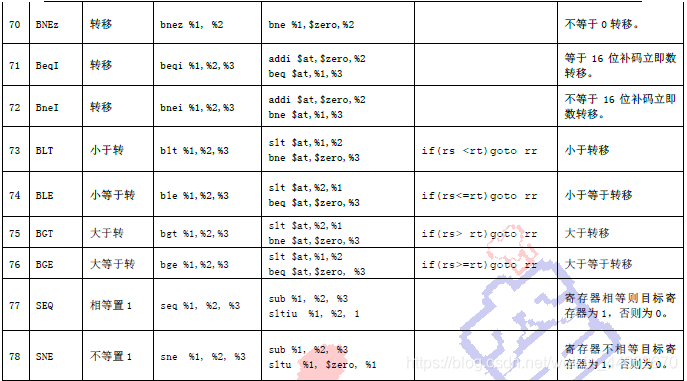

3.2 指令格式

在这里插入图片描述

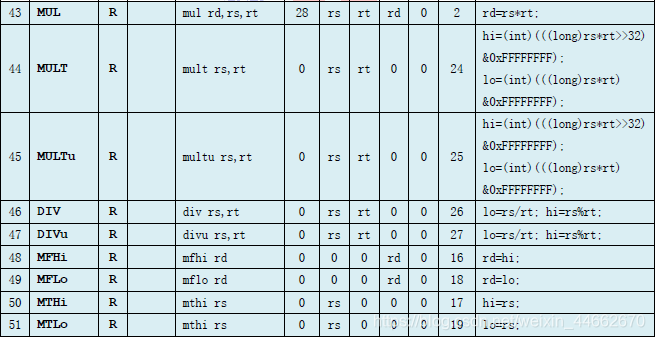

之后是可选的浮点数乘法：

若干注解：

R类型指令与I类型指令中有些查了一个字母i，它代表着参与的数据从寄存器变成了立即数
后缀u代表了原指令基础上的无符号数值运算
后缀x代表了原指令基础上的小头模式运算与操作（默认为大头模式）
srl/srlv与sra/srav的区别是前者是逻辑右移，始终补0，后者是算术右移，根据补码条件选择补0或补1

拾遗与杂记

J指令操作的立即数的单位是字（因为指令的单位永远是字），而其中的立即数总共有26位，因而其可以表示28位长的绝对地址，当使用J指令时，如果使用绝对寻址方式，就将高4位设为PC的高4位，后28位由J指令提供的立即数决定。
jr指令虽然也用于转移，但它是r类型，因为它提供的是一个寄存器（并且时常是$ra寄存器），从而让程序返回调用子程序处的正确位置，由于寄存器中存储的就是32位的数据，所以jr指令无需进行j指令那样的取位操作
jal与j指令的唯一区别是在跳转之前，将下一条指令的PC地址赋值给$ra寄存器，j是一种无条件跳转的指令，而jal则是以比较明显的方法声明子程序调用的结构。
j/jr与jal/jalr关系类似，左右两边都分别代表使用立即数或寄存器，同样地，jalr也是R类型的指令

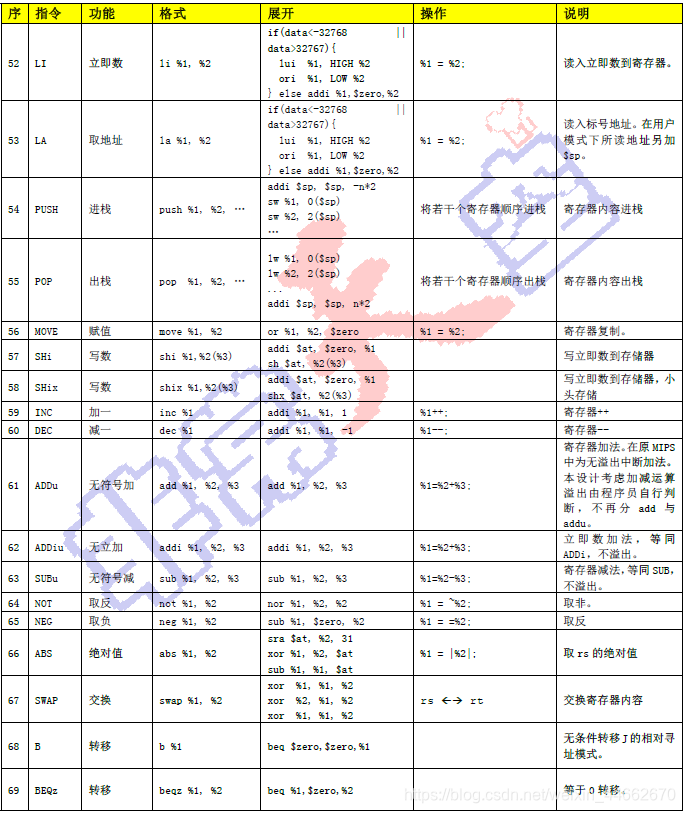

所有为寄存器赋值的指令都存在一个问题：能够表示的立即数（一般是16位，更高者类似）可能小于需要的立即数（例如为32位寄存器赋值时，如果最高非零位大于16，1条i类型指令就无法满足要求）。此时使用lui+ori的组合：

# 要达到  li $t0,0x11112222的效果
lui $t0,0x1111
ori $t0,0x2222

特殊的协处理器（C）类型指令

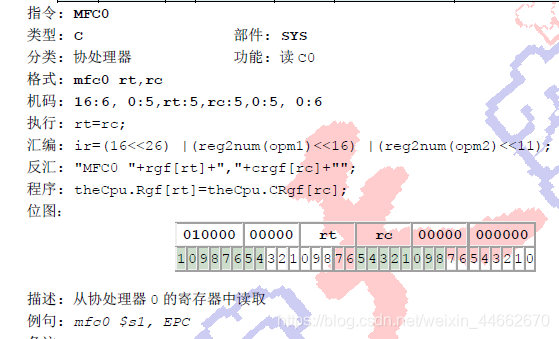

mfc0：从协处理器0的寄存器中读取数据（move from coprocessor0）

其中传入的最后一个参数必须是EPC，STATUS和PAUSE三个协处理器寄存器中的一个

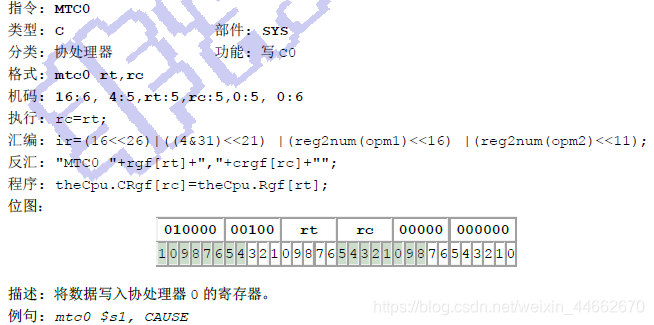

mtc0：向协处理器0的寄存器中写数据（move to coprocessor0）

与协处理器对应的R类型的指令

eret：中断返回（在Mars中解释为return with error）
程序将以非正常模式返回，会进行一次STATUS &= ~INTmsk的操作，大概是更正状态码
syscall：中断调用
根据功能号（$v0)对输入参数（$a0)进行相应操作，对应表格如下

可以看到，syscall是系统调用标准/文件I/O的接口。
