〇、序言

HCI (Host Controller Interface) 数据包是蓝牙通信中主机与控制器之间交换信息的基本单元。HCI 定义了主机与蓝牙控制器之间如何交换命令、数据和事件。它提供了一种标准的接口和协议，使得蓝牙设备（如手机、计算机、耳机、音响等）能够通过主机控制器接口进行通信。

蓝牙 HCI 数据包通常分为以下几类：

#define HCI_COMMAND_DATA_PACKET   0x01
#define HCI_ACL_DATA_PACKET       0x02
#define HCI_SCO_DATA_PACKET       0x03
#define HCI_EVENT_PACKET          0x04

一、HCI Command Packet（HCI命令包 0x01）

这个数据包的作用是通过命令向Controller传输操作指令，Controller根据命令执行特定操作，并返回相应的事件信息。如果是厂商特定的调试命令，Controller会进行特殊处理。

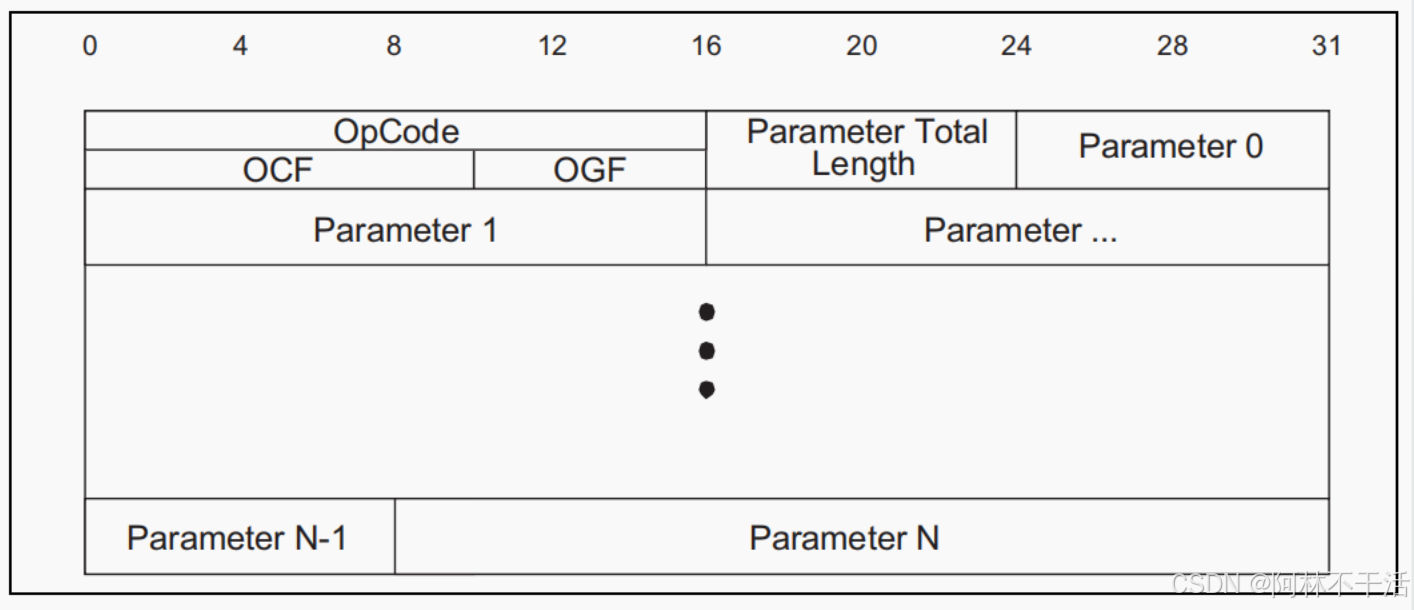

1、数据包格式（参照Core spec）

2、具体数据位详解

① Op_Code: Size: 2 Octets

Op_Code 是 命令操作码（Operation Code），它用于标识命令类型。这个字段占用 2 字节（16 位），由两个部分组成：

OGF（Opcode Group Field）：6 位，用于指定命令分组的类型。
OCF（Opcode Command Field）：10 位，表示特定命令在该命令分组下的编号。

② Parameter_Total_Length: Size: 1 Octet

Parameter_Total_Length 是 参数总长度，它指定了命令中所有参数的总长度。这个字段占用 1 字节（8 位），其值表示命令后续参数的总字节数。

注意：

这个字段表示的是 所有参数的字节长度总和，而不是参数的个数。
例如，如果命令有两个参数，第一个参数占用 2 字节，第二个参数占用 3 字节，那么 Parameter_Total_Length 的值为 5。

③ Parameter 0 - N: Size: Parameter Total Length

这个部分是 命令参数，其大小由 Parameter_Total_Length 字段指定。每个命令都有一个特定的参数集合，参数的个数和每个参数的大小根据命令类型而不同。

Parameter 0 - N 代表命令的所有参数，具体的参数大小和格式会根据命令的类型进行定义。
每个命令的参数数量、大小以及每个参数的含义在蓝牙协议规范中是事先定义的。④以实际数据包举例

④ 结合实际数据包分析

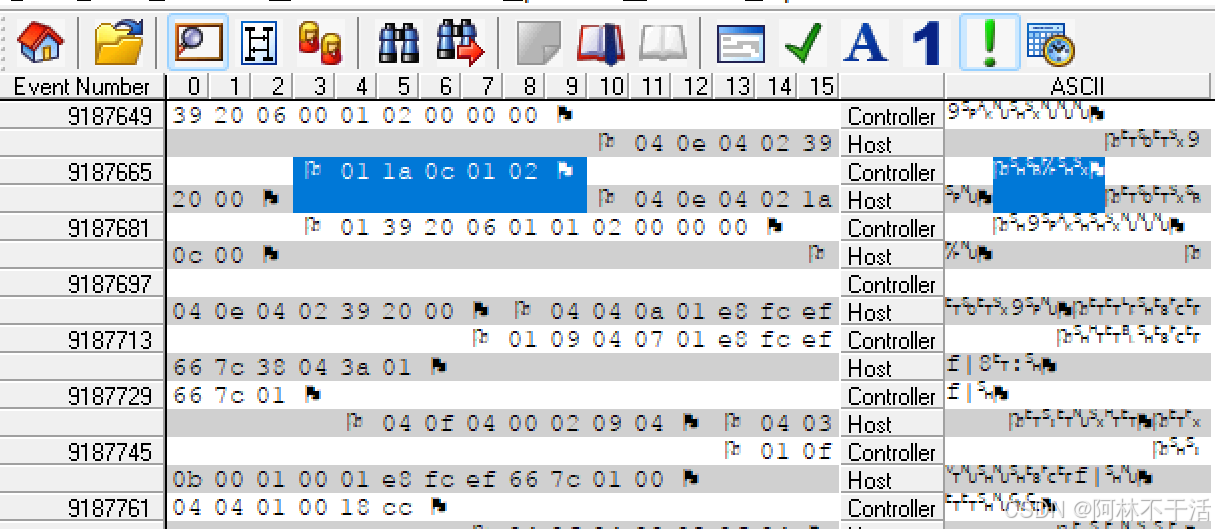

我通过抓取了btsnoop（btsnoop用于记录Host与Controller的通信）来详细分析一包HCI Command Packets。

高亮部分的左边第一个字节0x01代表这一包数据类型为Command Packet。

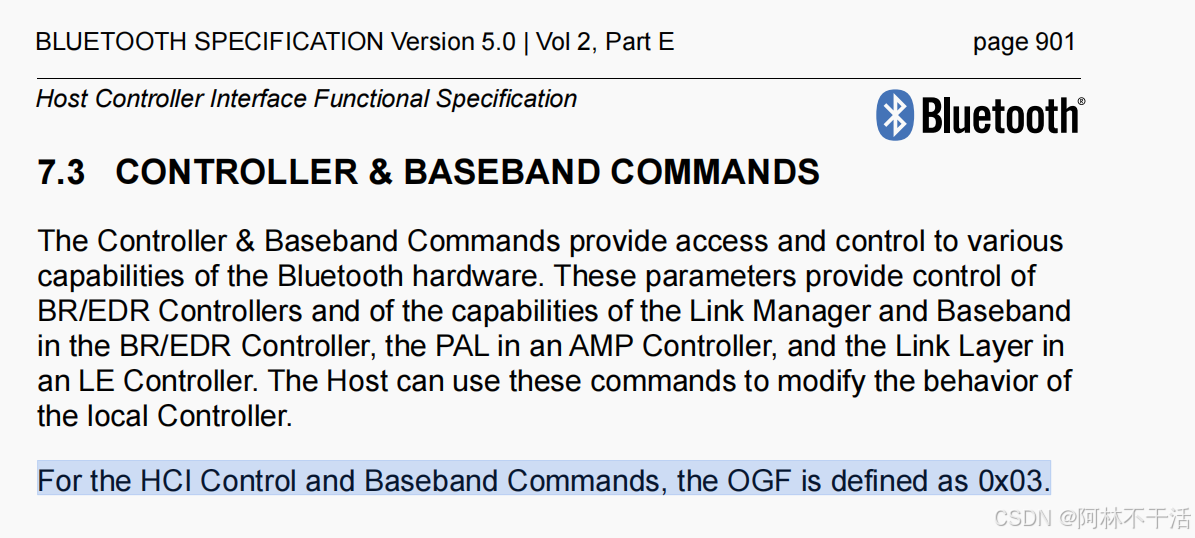

高亮部分的从左边数第二三字节0x0c1a(Frontline这里显示低位在前高位在后，二进制为0000 1100 0001 1010)，其中从高位开始算15~10Bit为OGF(Opcode Group Field)，其值为0x03，通过查阅core spec得知是归属于CONTROLLER &BASEBAND COMMANDS组，这类命令是用来访问和控制蓝牙硬件的各种功能。

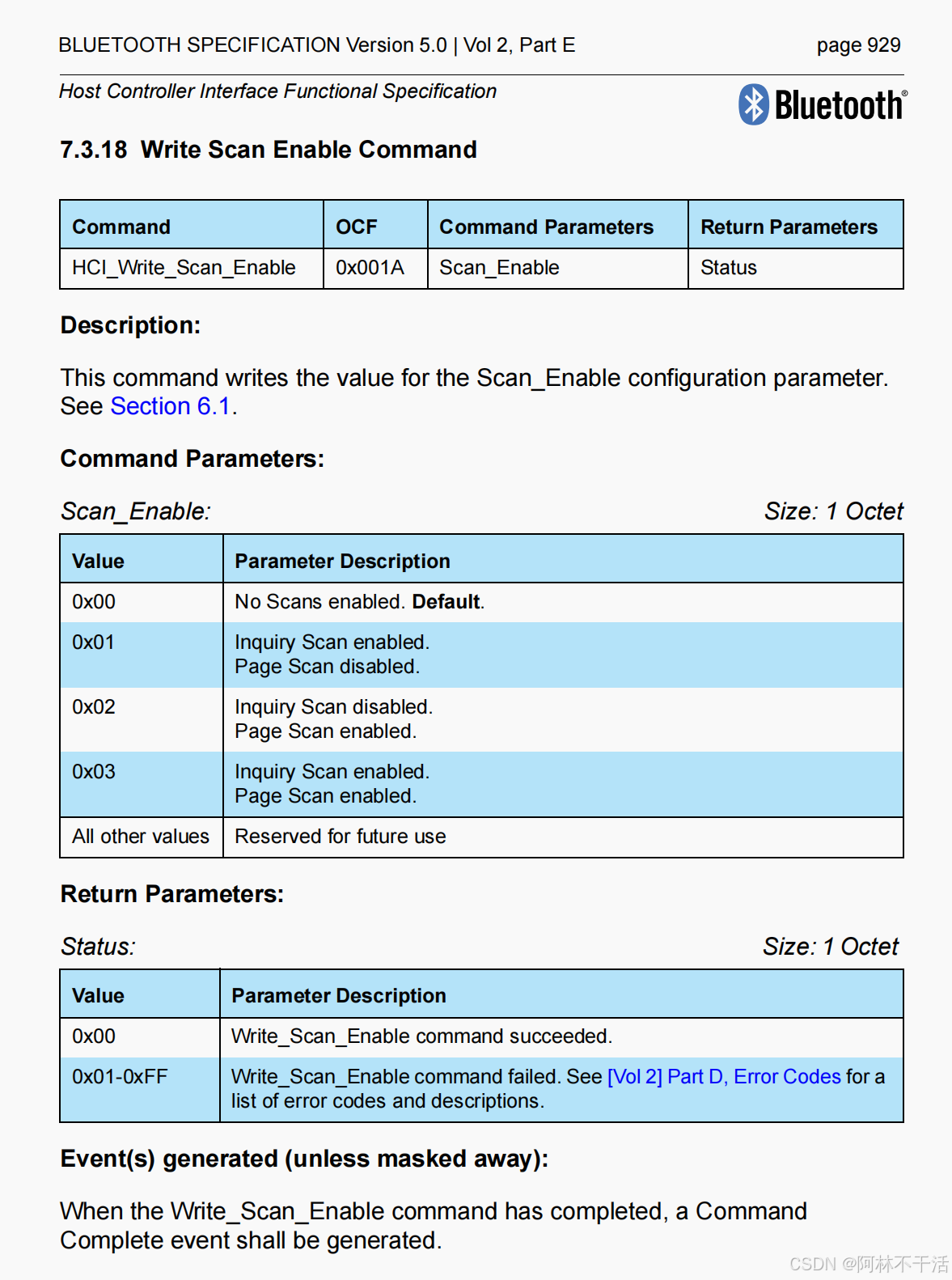

接着从高位开始的9~0Bit为OCF(Opcode Command Field)，其值为0x001a，同样通过查阅core spec得知是Write Scan Enable Command，该命令的作用是 写入扫描使能参数，即控制设备是否启用扫描功能。

高亮部分的从左边数第四字节0x01代表Parameter的字节总长度。

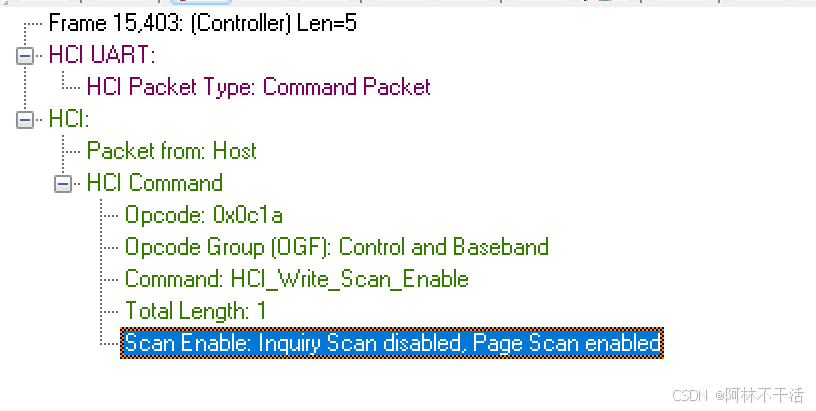

高亮部分的从左边数第五字节0x02代表实际的Parameter参数值，通过上图可知0x02代表Inquiry Scan disabled，Page Scan enabled。

综上所述这条命令HCI_Write_Scan_Enable 用于设置蓝牙设备的扫描状态，禁用询问扫描（Inquiry Scan），并启用配对扫描（Page Scan）。

二、 HCI ACL Data Packet（HCI ACL数据包 0x02）

这个数据包的主要作用是进行主机与控制器之间的数据交换，具有不同的刷新策略来控制数据包的传输和处理。

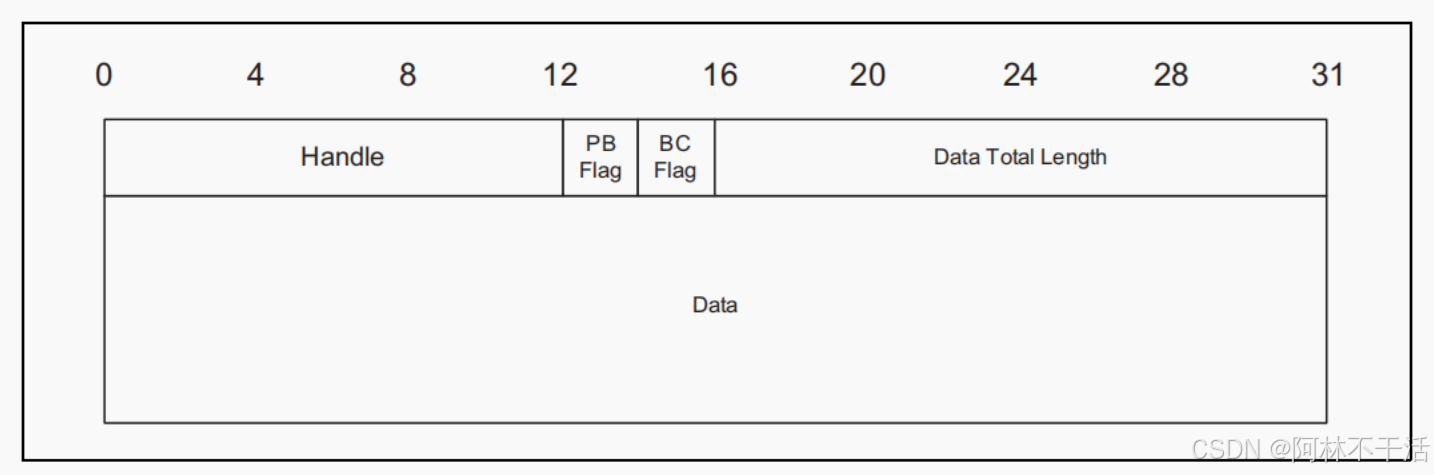

1、数据包格式（参照Core spec）

2、具体数据包详解

① Handle: 12 Bits

Handle 是一个 12 位的字段，用于标识连接句柄。在不同的情景下，这个字段有不同的用途。

Connection_Handle 用于在主控制器（Primary Controller）上发送数据包。
Logical_Link_Handle 用于在AMP 控制器上发送数据包。

在接收端（从 AMP 控制器到主机），这个字段的最低 8 位是Physical_Link_Handle，而最高的 4 位被保留供未来使用。

② Packet_Boundary_Flag: 2 Bits

这个标志字段用于标识数据包边界的类型，特别是在分片和数据包传输中非常重要。它包含以下几种值：

00b：表示一个非自动刷新的数据包的开始，即更高层消息的第一部分。例如，L2CAP PDU 的开始。
01b：表示继续分片，即高层消息的后续分片。
10b：表示自动刷新的数据包的开始，即 L2CAP PDU 的开始部分。
11b：表示一个完整的 L2CAP PDU，并且是可自动刷新的。

根据不同的传输方向（从Host到Controller，或从Controller到Host），这些数据包的传输规则和允许的传输场景是不同的。例如，非自动刷新的数据包只能在Host到Controller的传输中使用，而自动刷新的数据包只允许从Controller到Host传输。

③ Broadcast_Flag: 2 Bits

这个标志字段用于指示是否为广播包，它的作用如下：

从Host到Controller：
- 00b：没有广播，仅限点对点通信（这种情况适用于 AMP）。
- 01b：活动从设备广播，即数据包会被发送给所有活动的从设备，并可能被处于 sniff 模式的从设备接收。
- 10b 和 11b：保留给未来使用。
从Controller到Host：
- 同样的值含义，表明广播包的类型，是否会广播到所有活动的从设备等。

注意：

处于sniff模式的从设备可能会接收到广播包，具体取决于它是否在相应的 sniff 时隙内接收到数据包。

④ Data_Total_Length: 2 Octets

Data_Total_Length 字段用于指示数据部分的总长度（以字节为单位），它占用 2 字节。其作用是告诉接收方数据包的长度，便于解析和处理。

⑤ Data: x Octets

LE-U 逻辑连接：是为满足低功耗且单向数据传输的需求而设计的，其数据部分的长度最大为27字节，不包括数据包的头部（即 HCI ACL Data Packet Header）。

其他连接类型（如 AMP 逻辑连接）：AMP（Alternate MAC/PHY）逻辑连接上的数据包可以更大一些，因为它不受LE-U 逻辑连接数据包长度限制的影响。所有通过 AMP 逻辑连接传输的数据包都受到自动刷新定时器的影响，但最大有效载荷长度会根据设备和使用的协议而有所不同。

⑥ 结合实际数据包分析

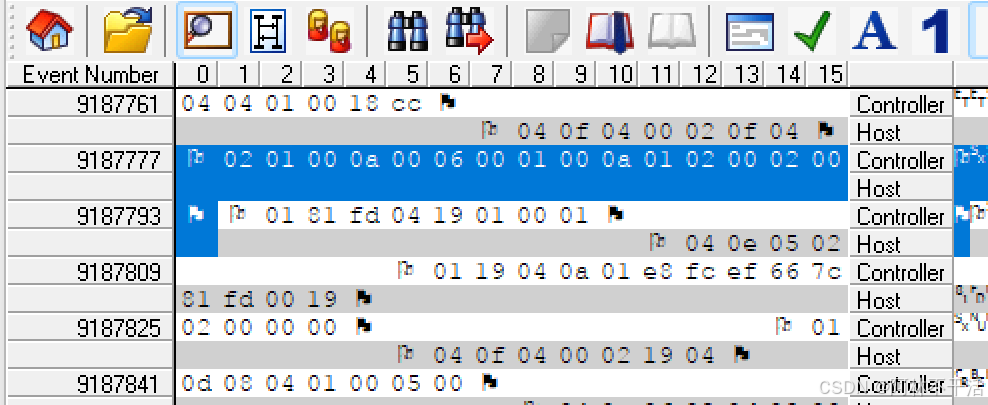

我通过抓取了btsnoop（btsnoop用于记录Host与Controller的通信）来详细分析一包HCI ACL Data Packets。

高亮部分的左边第一个字节0x02代表这一包数据类型为ACL Data Packet。

高亮部分的左边第二三字节0x0001(Frontline这里显示低位在前高位在后，二进制为0000 0000 0000 0001)，其中从低位往高位开始算的0~11Bit为Handle，其值为0x001，代表一个有效的连接句柄。

接着从低位往高位开始算的12~13Bit为PB flag，其值为00b，这表示这是一个完整的数据包，没有分片

接着从低位往高位开始算的14~15Bit为BC flag，其值为00b，这表示这是一个点对点通信数据包，而不是广播包。

高亮部分的左边第四个字节0x000a(Frontline这里显示低位在前高位在后)，这代表后面data字段的数据长度为10个字节

高亮部分最后十个字节为有效data数据，此段data数据为L2CAP层数据，具体解析不在本文档中分析。

三、HCI Synchronous Data Packet（HCI同步数据包 0x03）

这个数据包主要用于Host和Controller之间传输同步数据。SCO (Synchronous Connection-Oriented) 和 eSCO (Extended Synchronous Connection-Oriented) 是蓝牙中的两种同步连接模式，专门用于音频和实时数据传输，它们通常用于语音传输、音频流以及其他低延迟、稳定的数据流。

（目前笔者还未接触到该数据包，如若在后续的工作内容中接触到了此类数据包，届时会来更新这一部分）

四、HCI Event Packet（HCI事件包 0x04）

HCI事件数据包是由Controller用来在事件发生时通知Host的。Host必须能够接收包含最多255个字节（octet，即字节）数据的HCI事件数据包，这里的数据量不包括HCI事件数据包的头部。

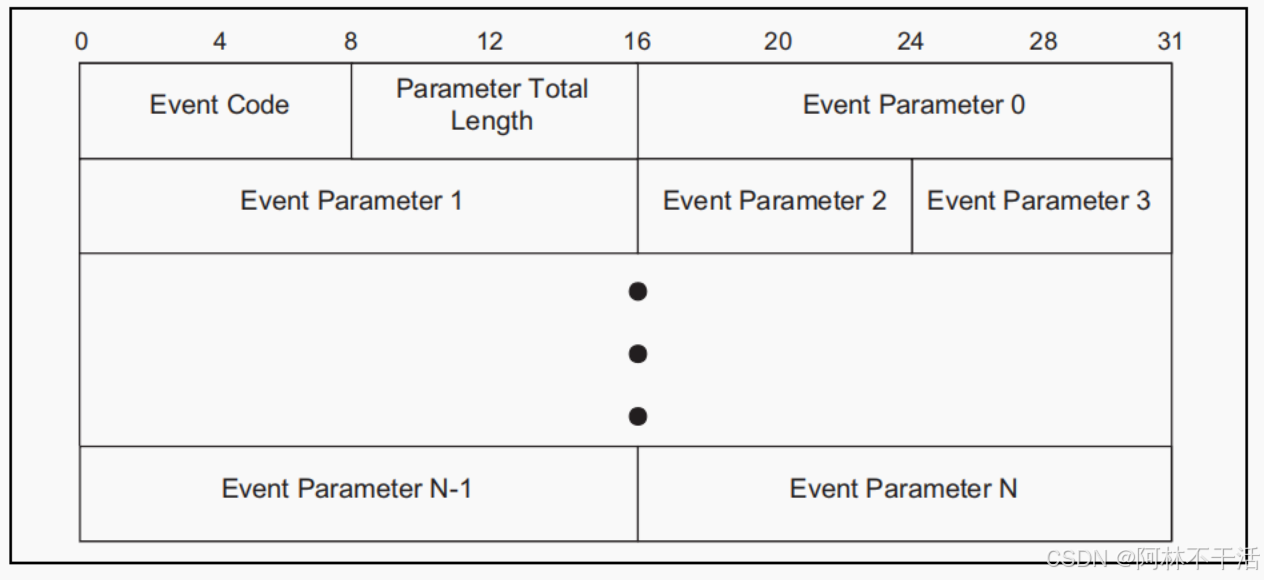

1、数据包格式（参照Core spec）

2、具体数据位详解

① Event_Code: 1 Octet

Event_Code 是一个 1 字节（8位）的字段，用于唯一标识不同类型的事件。Core spec有对于不同事件有。

用途：标识事件类型。
取值范围：0x00 到 0xFF（十六进制），其中 0xFF 保留用于供应商特定的调试事件。

② Parameter_Total_Length: 1 Octet

Parameter_Total_Length 字段表示该数据包中所有事件参数的总长度，以字节为单位。这个信息对于正确解析数据包至关重要。

用途：指示数据包中参数的总大小。
大小：1 字节（8位）。

③ Event_Parameter 0 - N: Variable Length

Event_Parameter 字段包含与特定事件相关的参数。每个事件都有其独特的参数集和参数大小，这些参数在事件定义中指定。

用途：包含与事件相关的数据。
大小：根据 Parameter_Total_Length 字段的值而变化。
数量：0 到 N 个，具体取决于事件类型。

④ 结合实际数据包分析

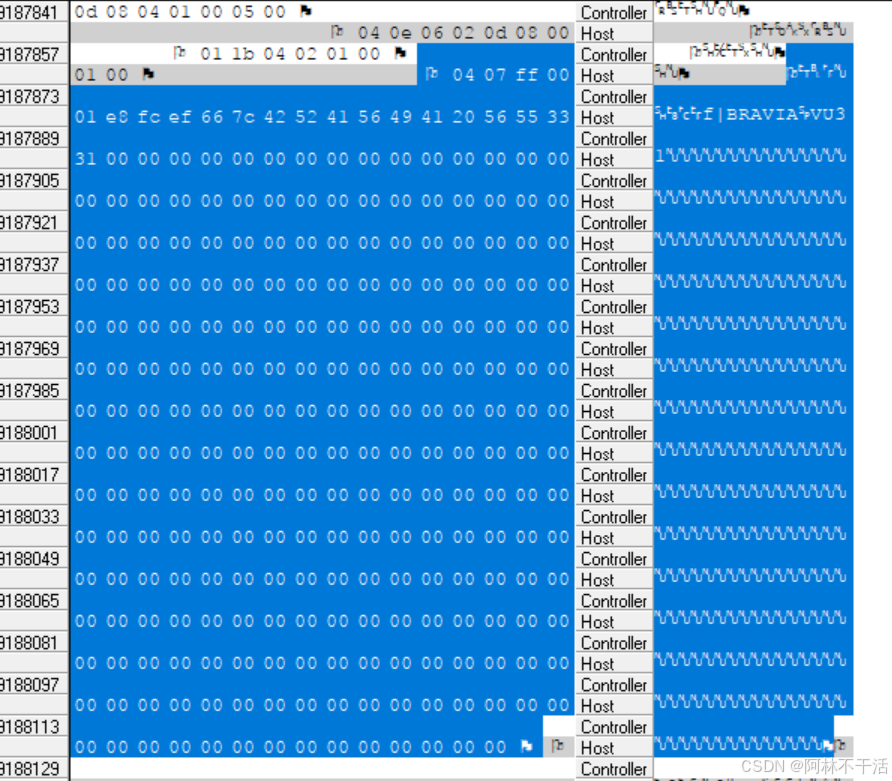

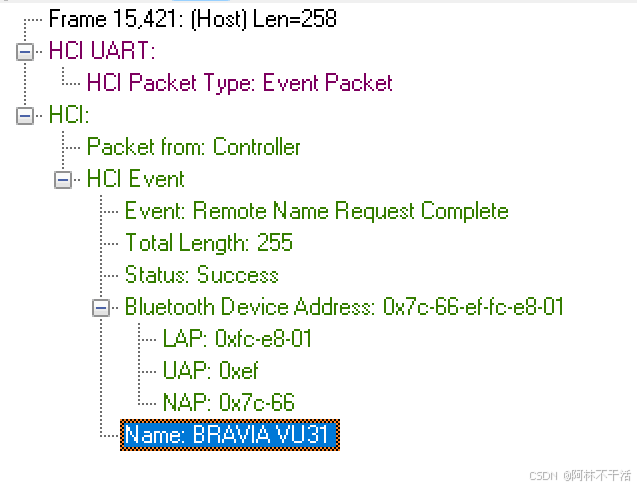

我通过抓取了btsnoop（btsnoop用于记录Host与Controller的通信）来详细分析一包HCI Envent Packet。

高亮部分的左边第一个字节0x04代表这一包数据类型为HCI Envent Packet。

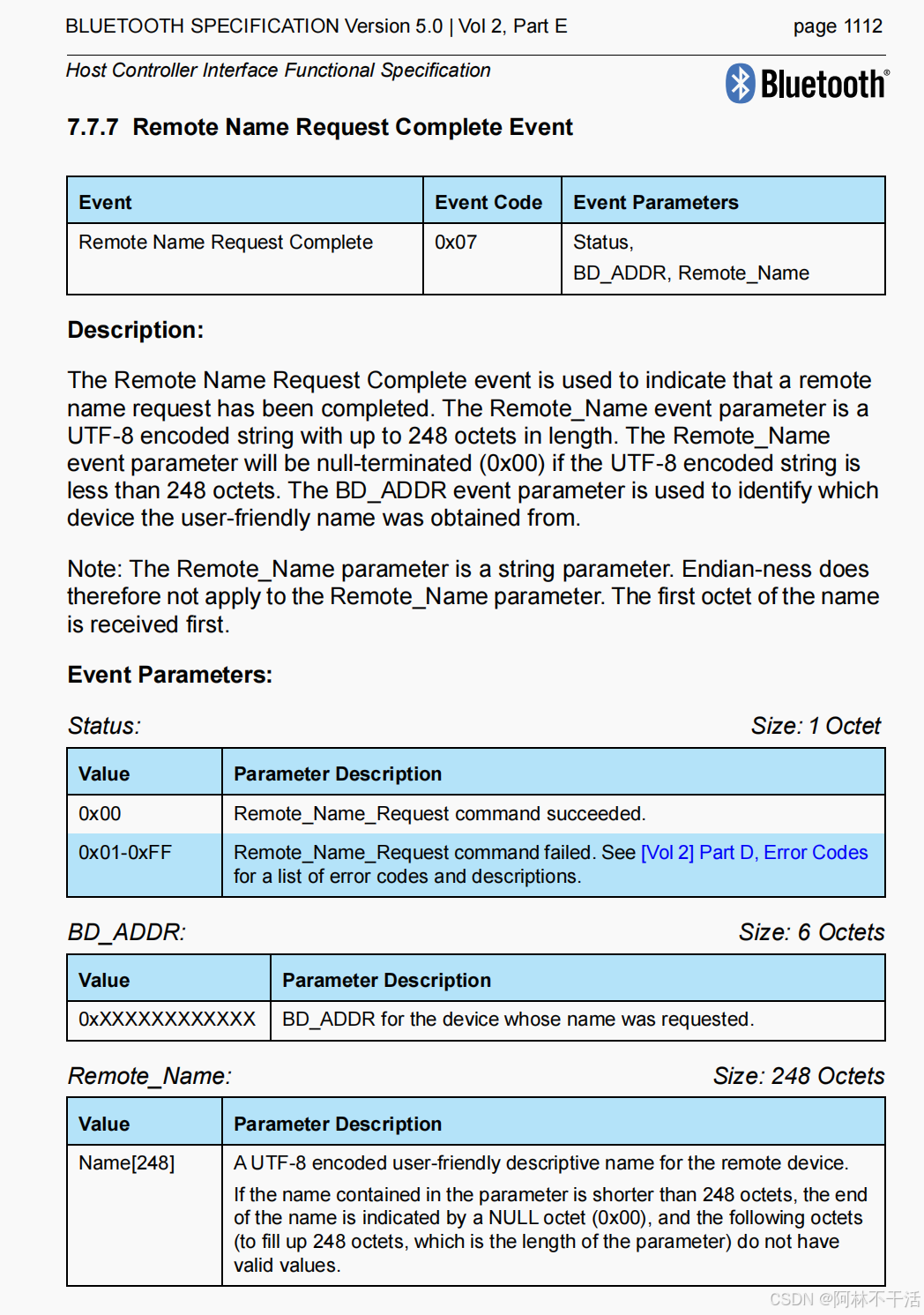

高亮部分的左边第二个字节0x07，通过查阅Core spec得知这是Remote Name Request Complete事件，可以得知这是Controller通知Host远端友好名称请求完成。

高亮部分的左边第三个字节0xFF，这代表Event_Parameter后面字段的数据长度为255个字节。

高亮部分最后的255个字节，这代表Event_Parameter字段的具体内容。

此处可以简单分析一下Remote Name Request Complete事件的Event_Parameter：

Event_Parameter里的从左边开始算第一个字节0x00，代表了回复成功的状态
Event_Parameter里的从左边开始算第二到六个字节01 e8 fc ef 66 7c，代表了远端设备的MAC地址。（需要做一个大小端序的转换，实际MAC地址为7c:66:ef:fc:e8:01）
Event_Parameter里的剩下的字节代表远端设备的友好名称，其为ASCII值。（转换成字符为BRAVIA VU31）

综上所述这条事件Remote Name Request Complete，用于通知Host已完成远端设备友好名称请求，远端MAC地址为7c:66:ef:fc:e8:01，远端友好名称为BRAVIA VU31。
