硬件

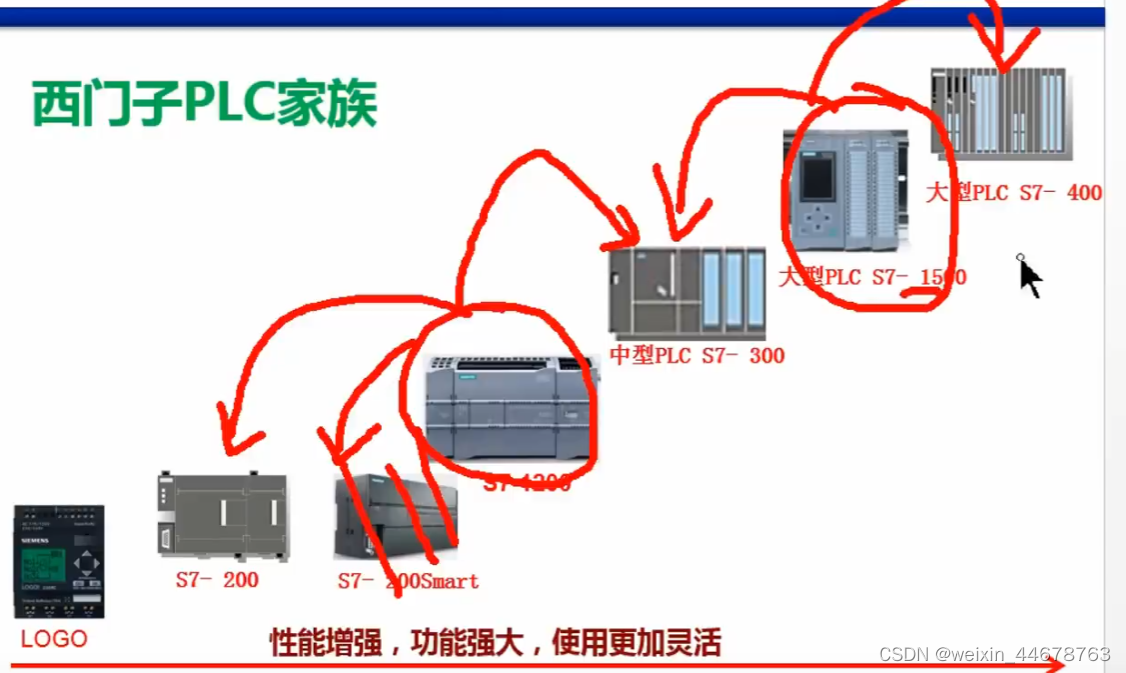

发展历史

选择硬件是要考虑的参数

小型PLC需要考虑I/O点数，大型的PLC 一般项目都不用考虑
大型PLC 如何计算I/O点的数量
指令处理时间

硬件组态

一些组态的简写

电源模块(PS)
中央处理单元(CPU)
信号模板(SM
接口模板(IM)
功能模板(FM)
通讯模板(CP)

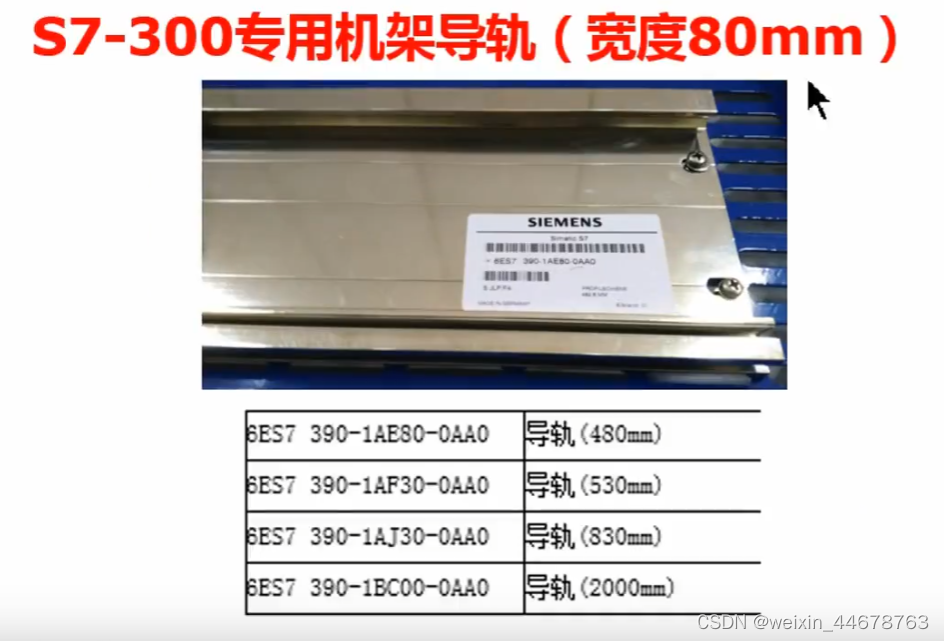

导轨

模块购买的注意事项

购买S7-1500模块注意事项

除了购买CPU模块和I/O模块等模块外;

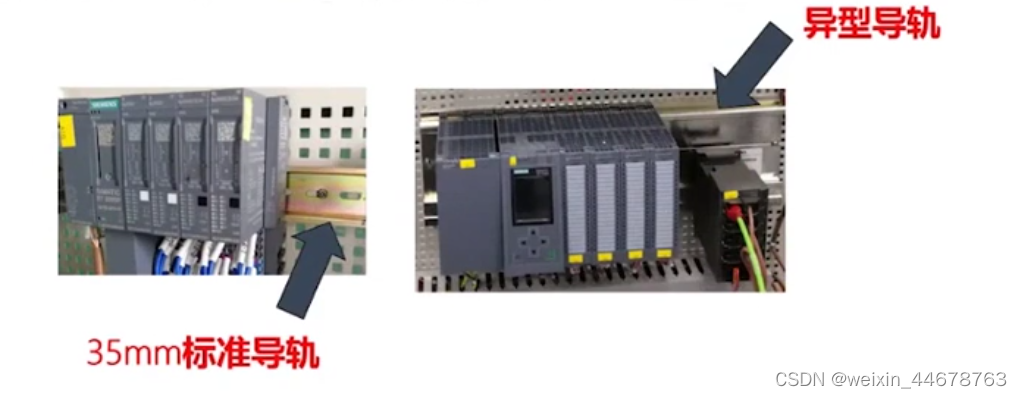

1 )还需要购前连接器、SD(微存储卡）和异型导轨(不是35mm标准导轨）。
2 ) 35mm宽的模块一般需要购买前连接器，而25mm的模块通常自带前连接器。
3 ）西门子产品（特别是不常用的)订货期需要2个月，常用的型号，在大的供货商处有存货。国产S7-200 SMART订货期较短。热销产品经常会断货。

1. 不购买存储卡，买回来的CPU是没有办法使用的，存储卡最小是4M最大是32G

查看西门子设备的固件版本

西门子设备的固件版本可以在设备的外包装盒或侧面印刷的铭牌上查看，这些信息是出厂时的固件版本。另外，在PLC和编程软件连接成功后，也可以在软件的通信信息中查看连接的PLC的固件版本。此外，在PLC的系统信息中也可以查看固件版本。

查看西门子设备的固件版本

1. 在硬件上是可以直接查看到订货号和短名称，但是不能够查看具体设备的固件版本，这时候需要根据设备上的短名称选择添加一个对应型号非特定型号的PLC，也就是在每个型号的最后边。在连接好网线的情况下直接获取设备，然后搜索再然后进行检测，就会自动上传PLC的视图，点击相应的视图就能够查看设备具体的固件版本。
2. 在网线连接好PLC 之后，搜索在线的设备也可以查看设备对应的固件版本
   以上都是查看硬件上的的固件版本，来修改软件上的固件版本，那硬件上的固件的版本是怎么来的，能不能修改？
   可以使用存储卡更新固件

• • 使用存储卡更新设备固件的步骤：

西门子存储卡

一、1200 CPU存储卡工作模式及用途

1.程序卡

①存储卡作为1200 CPU的装载存储区，所有程序和数据存储在卡中
②CPU内部的存储区中没有项目文件,设备运行中存储卡不能被拔出

⒉.传送卡

①用于从存储卡向CPU传送项目，传送完成后必须将存储卡拔出
②CPU可以离开存储卡独立运行

二、程序卡模式优点及使用步骤

1.优点:更换CPU时不需要重新下载项目文件

2.操作步骤

①将存储卡设定到“程序”模式，建议在此之前清除存储卡中的所有文件

• 清除西门子存储卡中的文件

• • 存储卡删除了就不可以使用了？

• 拿出

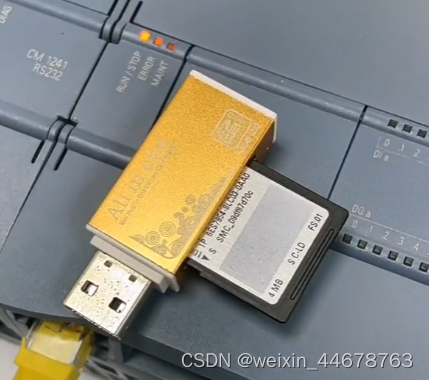

• 读卡器

  注：
  普通读卡器即可

• 功能
  在没电脑的情况下，将程序下载到PLC中

• • 实现功能的两种方法

1. 编写好程序
