ACL原理

ACL原理

ACL是一种用于控制网络设备访问权限的技术,可以通过配置ACL来限制特定用户、应用程序或网络设备对网络资源的访问。

1、ACL(Access Control List)

2、ACL是一种包过滤技术。

3、ACL基于IP包头的IP地址、四层TCP/UDP头部的端口号、[5层数据]。

​ 基于三层和四层过滤。

4、ACL在路由器上配置,也可以在防火墙上配置(一般称为策略)

5、ACL主要分为2大类:

​ 1)标准ACL

​ 2)扩展ACL

6、标准ACL:

​ 表号:1-99

​ 特点:只能基于源IP对包进行过滤

​ 注释:反子网掩码:将正子网掩码0和1倒置

​ 反子网掩码的作用:用来匹配,与0对应的需要严格匹配,与1对应的忽略。

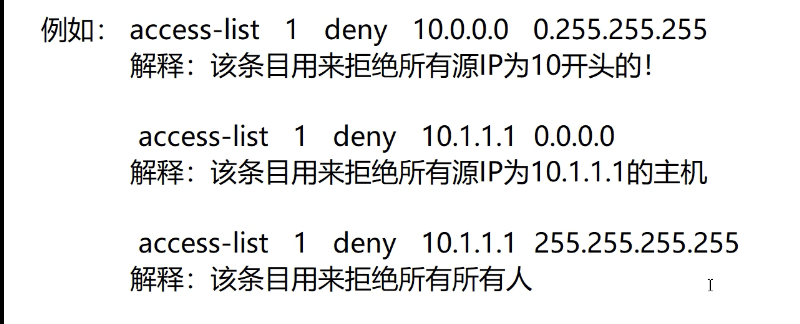

是根据反掩码来匹配的:

image-20230730140435745

反掩码是255.255.255.255前面ip地址写什么都一样。

image-20230730140500252

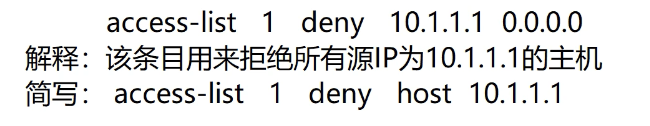

只有一个人的时候可以简写:

image-20230730140533983

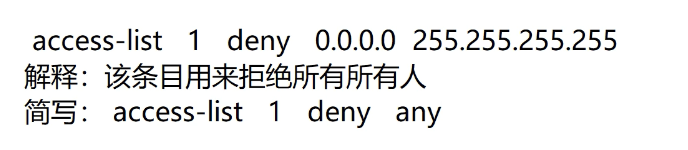

不允许所有人通过也可以简写:

image-20230730140547617

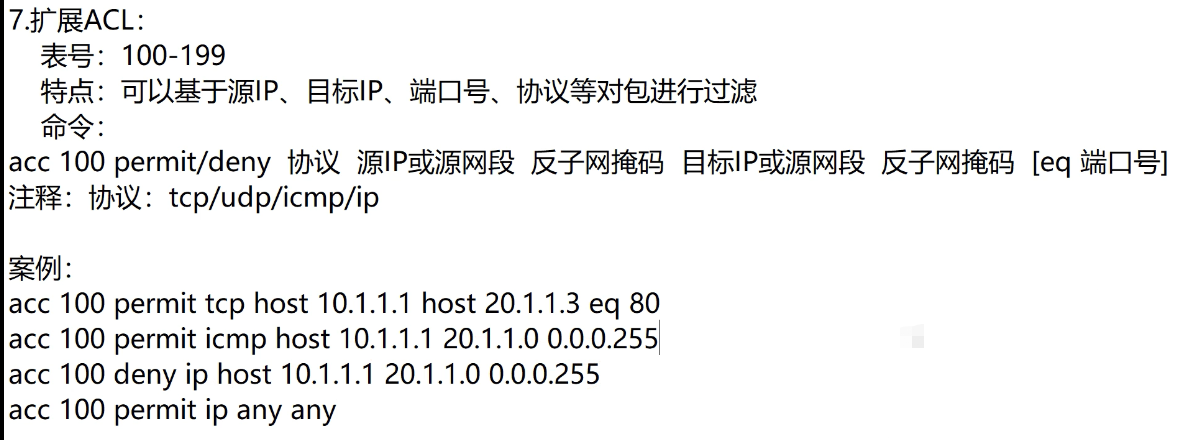

7、扩展ACL:

​ 表号:100-199

​ 特点 :可以基于源IP、目标IP、端口号、协议等对包进行过滤

image-20230730141646686

8、ACL原理

1)ACL表必须应用到接口的进或出方向才生效!

2)一个接口的一个方向只能应用一张表!

3)进还是出方向应用?取决于流量控制总方向

4)ACL表是严格自上而下检查每一条,所以要注意书写顺序

5)每一条是由条件和动作组成,当流量没有满足某条件,则继续检查下一条。

6)标准ACL尽量写在靠近目标的地方

7、小原理:

​ 1)做流量控制,首先要先判断ACL写的位置(那个路由器?那个接口的那个方向?)

​ 2)再考虑怎么写ACL

​ 3)如何写?

​ 首先要判断最终要允许所有还是拒绝所有
​ 然后写的时候要注意:将详细严格的控制写再前面

image-20230730135653295

8、一般情况下,标准或扩展ACL一旦写好,无法修改某一条,也无法删除某一条,也无法修改顺序,也无法在中间插入新的条目,只能一直在最后添加新的条目。

​ 如想修改或插入或删除,只能删除整张表,重新写!

9、命名ACL:

作用:可以对标准或扩展ACL进行自定义命名

有点:自定义命名更容易辨认,也便于记忆@

​ 可以任意修改某一条,或删除某一条,也可以往中间插入某一条

路由器设置ACL的几个步骤:

  1. 确定ACL应用的位置:
    ACL可以应用于路由器的入口、出口或转发路径上,根据具体情况确定ACL应该应用于哪个位置。
  2. 确定ACL的匹配条件:
    根据实际需求,确定ACL应该匹配哪些数据包。匹配条件可以包括源IP地址、目标IP地址、协议类型、源端口、目标端口等。
  3. 创建ACL规则:
    根据匹配条件,创建ACL规则。ACL规则包括允许或拒绝数据包通过路由器的动作,以及匹配数据包的条件。
  4. 将ACL应用到接口上:
    将ACL规则应用到路由器的接口上,以限制数据包的流向。ACL可以应用于单个接口或多个接口上,具体应用方式取决于实际需求。
  5. 验证ACL的效果:
    在ACL配置完成后,需要对ACL进行验证,确保ACL能够限制特定的数据流,同时不影响正常的网络流量。
