前言

今天来介绍在 OOP 面对对象编程中常用到的，用于描述对象之间的关系的 类图(Class Diagram)。

正文

1. 类图包含元素

首先我们先看看在类图中存在哪些核心要素

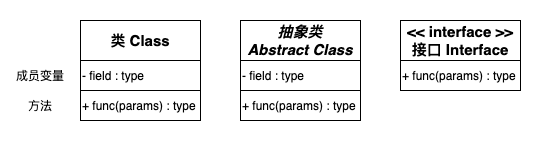

1.1 实体：类、抽象类、接口

类图中的实体不外乎就是 类(Class)，同时针对其抽象程度，又能再划分出 抽象类(Abstract Class) 与 接口(Interface)

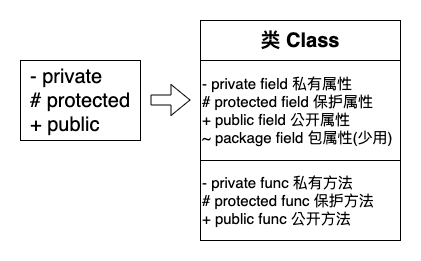

1.2 类属性/方法访问描述符

而在类中的属性(成员变量)、方法，又存在所谓的 访问描述符(Access Descriptor)，也就是指该变量or方法对于其他类的可见性，常用的分为以下三种

• - 表示 private 私有，其他类不可访问
• # 表示 protected 保护，只有子类可访问
• + 表示 public 公有，所有类都可访问
• ~(很少用) 表示 package 包，表示属于同一个包的类可用

1.3 类与类之间的关系

有了实体和实体的属性(包括成员变量和方法)之后，最后一个重要的元素就是描述 类与类之间的关系，在类图中我们通常使用不同样式的线段来表示

下面一个小结我们将一一介绍不同关系的含义

2. 类与类之间的关系

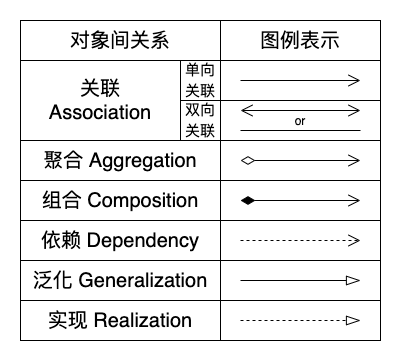

如上图我们看到，类与类之间的关系分成 6 种：

• 关联 Association
• 聚合 Aggregation
• 组合 Composition
• 依赖 Dependency
• 泛化 Generalization
• 实现 Realization

下面我们一个个来看各自的含义

2.1 关联 Association

第一种是 关联 Association，简单来说所谓的关联就是：

一个类持有对另一个类的引用称为 关联

依据不同的持有场景，又可以分为

1. 单向关联

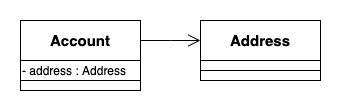

一个用户(Account)拥有一个地址(Address)，也就是用户类单方面"持有"地址类的引用，这时候我们就从 Account 画一条实心箭头指向 Address

2. 双向关联

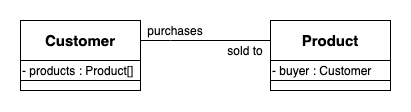

有时候也会产生双向关联的场景如上图，这时候我们可以选择两端都加上箭头或是两端都不加上箭头

上面的例子就是一个顾客(Customer)持有购买的产品列表(products)，而每个产品对象(Product)持有一个购买者(buyer)的引用

3. 自关联

当然，引用与自己同类型的不同对象也是非常容易想象的。如上例就是指一个节点(Node)可能持有其子节点数组(children)的引用

2.2 聚合 Aggregation

第二种关系是 聚合 Aggregation。相较于关联(Association)的持有引用的概念，聚合(Aggregation)则存在更严格的限制：

引用与被引用的对象必须存在 包含 关系

也就是说引用者应该属于一个范围比较大的类型，而被引用者应该属于引用者的一部分或是组成

如例子中我们看到一个学校可能拥有很多个学生，我们也可以说一间学校是由很多个学生组成。如此一来学校与学生就产生"包含"关系

2.3 组合 Composition

第三种的 组合 Composition 又与第二种的聚合(Aggregation)，非常相似。不同的地方在于：

• 对于 聚合 来说：被包含的类是可以独立存在的
• 对于 组合 来说：被包含的类是 不可以 独立存在的

也就是说在组合当中，被包含的对象一离开宿主类型就失去意义

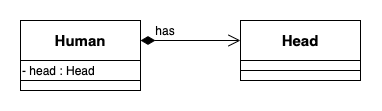

如上图，一颗头一定属于一个人，这个头只有作为人的头才有意义。不同于前一个例子中，一个学生离开了学校，还是可以作为一名学生存在。

2.4 依赖 Dependency

前面提到的关系主要都是持有引用(关联)、包含关系(聚合、组合)，接下来的第四个关系 依赖 Dependency 属于一个比较弱的关系。

当我们在一个对象的类当中使用到了另一个对象的引用(参数、成员变量、静态方法调用)，这时候我们就说该类 依赖 与另一个对象，因为 该对象的实现是依赖于被使用的类的实现的

如上图我们看到，驾驶(Driver)与车(Car)并没有直接持有或是任何包含关系，但是一个驾驶要开车的时候就一定会用到一台车，这时候我们就可以说一个驾驶员的行为 依赖 与车，或是说依赖于车的实现

2.5 泛化(继承) Generalization

后面两个关系反而是大家比较熟悉的 OOP 编程非常常见的继承。

然而在 UML 中我们通常采用 泛化 Generalization 这种说法，因为不同语言对于类型系统的实现不尽然相同，有的可以多继承(C++)有的不行(Java)，有的采用了原型链(JavaScript)来实现类型系统。

所以我们可以统一采用 泛化(Generalization) 的说法，所谓的"子类"仅仅只是对于父类的 扩展，也就是对父类的能力进行泛化，使其具备更多特征和能力

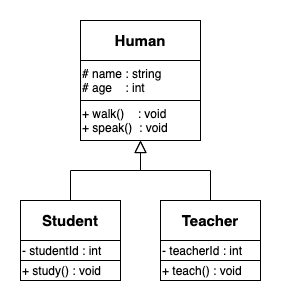

我们可以看到人类(Human)作为基类，持有并描述作为一个人所具有的属性(姓名、年龄)和能力(走路、说话)；而我们再定义两个子类用来更具体的描述特定族群的人类：

• 学生拥有自己专属的学号(studentId)以及行为(学习，当然任何年龄都能学，可能改成考试会更好hh)
• 老师也拥有自己专属的教职工号(teacherId)以及行为(教学)

2.6 实现 Realization

最后一种则是对于接口的 实现 Realization。前面提到的泛化是一种对于现有类型的扩展、泛化，而有的时候我们会定义没有实现方法的 抽象接口(interface)，而不同的对象实现该接口并提供接口方法的具体行为后，我们就可以把这几个类视为具有相同行为的类型(接口类型)，这就是所谓的实现

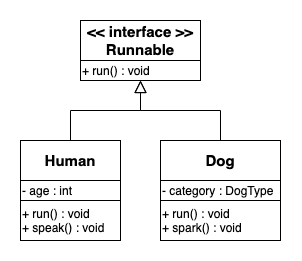

我们可以看到奔跑接口(Runnable)仅仅是描述一种能够奔跑的类型，而没有具体的实现；人类(Human)和狗(Dog)都分别提供对于奔跑接口的实现(实现 run 方法)，这时候我们就可以说人类与狗都是 可奔跑的对象(实现 Runnable 类型的类)

2.7 类与类之间的关系小结

看完六种对象之间的关系，我们最后做一个总整理和比较

关系类型	描述	比较
关联 Association	一个类 持有对另一个类的引用	两者之间并无明显包含关系、仅仅就是持有引用
聚合 Aggregation	一个类 包含 另一个类	后者必须作为前者的部件或是组成元素
组合 Composition	一个类 包含 另一个类	后者除了作为前者的部件或是组成元素之外，还必须是专属于前者的部件(离开前者则无含义的部件)
依赖 Dependency	一个类 使用(依赖) 另一个类	前者在方法中直接、简介使用到了后者类型(参数、局部变量、静态方法调用)
泛化 Generalization	一个类 继承/扩展/泛化 另一个类	前者基于一个具体存在的类型(后者)进行扩展
实现 Realization	一个类 实现 一个接口的方法	前者实现接口的方法后具备接口的特征，也就可以作为接口的类型(如 Runnable)被引用

结语

本篇介绍 UML 中关于 类图(Class Diagram) 的重要图例进行解说，供大家参考。
