文章选读：动态负载 D 类射频放大器

D类PA概念起源于Harris Semiconductors公司，该公司于1995年推出了第一台D类音频放大器。为了实现高效率它需要一个方波输入波形来驱动晶体管在饱和状态和截止状态之间。输入方波的脉冲宽度是可变的。输出端布置了一个低通滤波器，以衰减开关频率和谐波。然而，D类放大器的一个弱点是，抑制开关谐波的辐射和传导干扰是一项艰巨的任务。

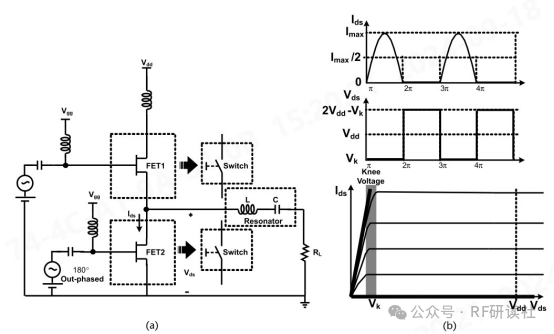

图 3.38(a)描绘了一种典型的D类功放拓扑，即电压模式D类功放(VMCD)，这是唯一一种需要两个晶体管以180°异相工作的功放。输出端使用串联谐振电路将基波电流传递到负载并阻止所有其他电流。为了更好地说明D类模式的基本原理，可以用理想化的开关代替功率FET。 假设开关FET1完全关闭，晶体管上只存在电压分量。但是，如果FET1导通，则有电流流过。由于电压和电流之间没有时间重叠，因此不会耗散功率，并且可以实现100%的理论效率。实际上，晶体管并不是一个完美的开关，参考图3.38(a)中的负载线，并且在实际场景中重叠确实会限制效率偏离理想值。

图 3.38 (a)具有串联LC谐振电路的电压模式D类放大器，需要两个FET晶体管以180°异相开关模式工作。(b)信号波形和负载线。

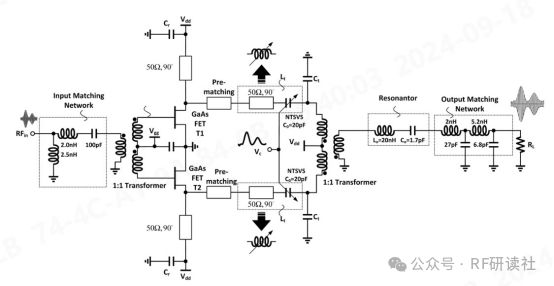

已开发出用于DLM的典型D类PA，如图3.39所示。通过降低输入驱动信号，很难降低该PA的输出功率。Co和Lo构成用于谐波抑制的谐振器。阻抗调谐器采用平衡输出配置，每个晶体管有一个L型网络。

图 3.39具有动态负载配置的变压器耦合D类放大器

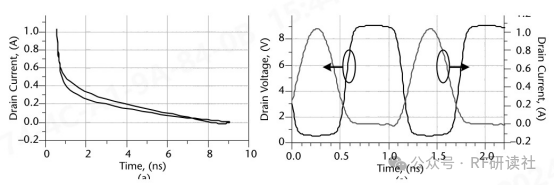

图 3.40描绘了漏极电流和电压波形。实线表示估计的固有漏极电流和电压。很明显，波形的形状重新组合了理论上的D类波形

图3.40 900MHzGaAs MESFET D类PA的测量负载线和电压/电流波形

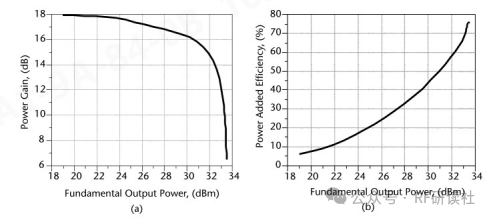

如图 3.41所示，还测量了功率增益和输出功率。在33 dBm最大输出功率条件下达到 77%的饱和效率。

图3.41 示例D类PA的功率增益和功率附加效率与输出功率的关系。

D类PA不仅需要基波负载牵引，还需要谐波源牵引和负载牵引。它强调了这样一个事实：在研究非线性放大器的行为时，阻抗变化研究不应仅限于基频。请注意，由于所有这些参数之间存在非常强的相互作用，因此在通过基波和谐波阻抗变化进行谐波抑制的过程中，必须持续观察波形。负载牵引测量是在设计的D类PA上进行的。最佳负载不再是纯电阻性的，相对于D类PA的输出电容和电阻而言，而是随着输出功率的降低而增大。

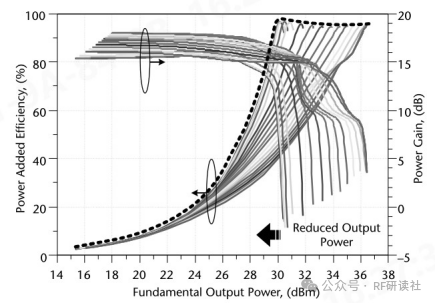

图 3.42表明，在6 dB回退范围内可获得>90%的效率。

图 3.42针对DLM的示例GaAs FET D类PA设计的负载效率轨迹。

线性变化

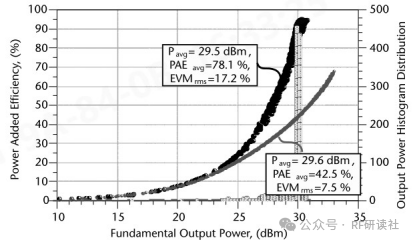

使用 5 MHz LTE调制信号（PAPR为7 dB）作为激励，图 3.43总结了未采用和采用DLM方案的D类PA的频谱测量结果。如图3.43所示，DLM方案将PAE提高了35.6%，但ACPR性能下降了6.2 dB。通过应用DLM，EVMrms、ACPR和PAE分别变为17.2%、-32.6 dBc和78.1%。在图3.44和3.45中还提供了ACPR频谱以及AM-AM和AM-PM，分别与动态负载条件下的其他类型的PA进行了比较。

图 3.43 D类PA的典型效率散射图以及DLM操作下的效率散射图，与5 MHz LTE信号的PDF直方图进行比较。

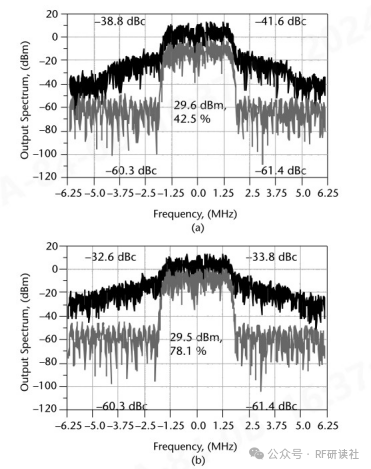

图 3.44  (a)没有DLM操作D类PA的  (b)有DLM操作D类PA的测量频谱和ACPR比较结果。

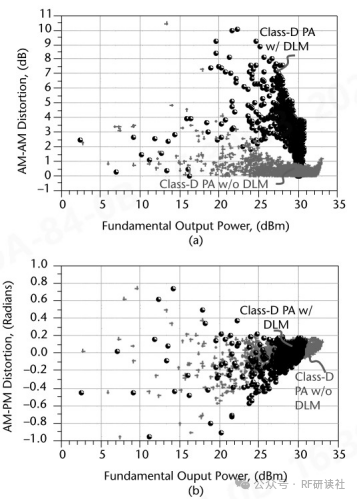

图 3.45有和没有DLM的D类PA AM-AM和AM-PM响应，平均输出功率为 29.5 dBm。
