文章选读： Doherty中射频放大单元及Offset线

Doherty中放大器单元

对于图 4.9(a) 中的 B 类放大器，静态电流设置为零。理想的 B 类放大器对于幅度和相位调制是线性的，因为它只产生偶数阶失真。此外，假设电流摆幅在半个周期中覆盖从零到最大电流，在另半个周期恰好为零。

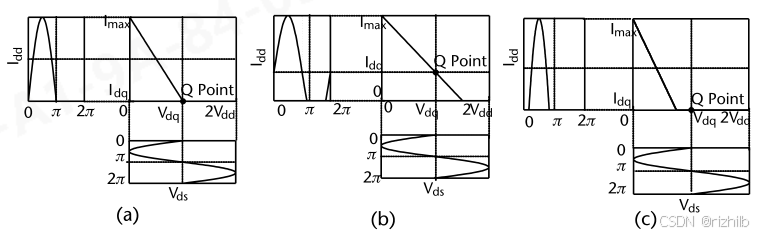

图 4.9  具有漏极/集电极电压摆幅和漏极/集电极电流摆幅波形的 I-V 负载线：(a) B类放大器；(b) AB类放大器；和 (c) C类放大器。

就AB类放大器而言，它处于A类和B类模式之间，被偏置于静态电流大于零且低于最大电流的一半。静态点的位置和相关波形如图4.9(b)所示。失真较少，使得AB类比B类更线性。AB类和B类放大器通常用作Doherty PA的Carrier放大器，决定低功率范围内的效率。

Peak单元在低功率时关闭，而在高功率时开启，从而补偿载波放大器的非线性，保证Doherty PA获得线性放大的输出。该峰值单元采用C类偏置，以满足低功率和高功率区间的要求。Peak管的输出在关闭期间应具有高阻抗值，否则，Carrier管输出的电流将流过该峰值分支。

如图4.9(c)所示，C类放大器偏置在截止点以下，因此它仅在高输入电压下开启。它的活动状态小于半个周期，导通角小于180°。在超过一半的工作时间内没有从电源汲取电流。输出峰值时间时分短暂。在电流峰值处，电压非常低，这使得功率损耗接近最小，因此提供给负载的射频功率可以接近直流消耗的功率。由于工作于“开-关”的状态，输出端的失真非常高。C类在本文中被称为按照线性分类中，最非线性的放大器。

在 Doherty 情况下，由于其高效率特性，当C类放大器偏置远低于截止点且输入信号不够高，不足以打开功率晶体管时，不会提供输出功率。它仅放大高功率输入信号或调制信号的峰值。其效率取决于导通角。输出信号失真表明Peak管在任何情况下都无法保持信号保真度。

 Offset线

Doherty放大器中使用的Offset线有两个主要功能：1、路径同步的相位补偿；2、通过使Peak单元的输出阻抗尽可能大来防止Carrier管功率泄漏。Offset线的另一个作用是在有源负载调制期间保持实际阻抗。实际上，Peak单元输出阻抗并不是无穷大的。Peak单元关闭时阻抗不够大，将会从Carrier放大器吸取电流。在实际设备中，膝点电压效应也使得结果偏离了理想情况。
