MBN与APN介绍学习

MBN:Modem Configuration Binary后缀的二进制文件：mcfg_hw.mbn和mcfg_sw.mbn。

MBN本质上是一组关键的NV/EFS和策略管理设置，可以正确配置终端，以满足运营商网络的运营需求，MBN是运营商相关的NV集合。

MBN还用于配置终端，以满足实验室测试和认证要求。

MBN允许OEM厂商为运营商专用配置Modem，

被许可方根据运营商SIM卡(自动)或手动方法将特定于运营商的设置集成于MBN进行统一配置。

不同模块默认配置MBN不一样，比如CN版本一版默认配置MBN为五个：

+QMBNCFG: "List",0,0,0,"ROW_Generic_3GPP",0x05040820,202009031        --3GPP规定的兼容国外运营商（0x05040820--高通MBN编号，202009031厂商合入日期）
+QMBNCFG: "List",1,0,0,"OpenMkt-Commercial-CU",0x05011505,202001171        --中国联通
+QMBNCFG: "List",2,0,0,"OpenMkt-Commercial-CT",0x05011324,201912251        --中国电信
+QMBNCFG: "List",3,0,0,"NoV_OpenMkt-Commercial-CMCC",0x0501200F,202006181        --中国移动
+QMBNCFG: "List",4,0,0,"Commercial-Reliance",0x05011B38,202003051        --印度运营商

MBN激活：

激活的过程中，会把这些NV都写入到模块中去，并触发代码流程，使相关的程序重新读取NV值到变量中参与程序运行，同样的，去激活时会把MBN中所有包含的NV全部删除（已经读取到程序变量中的NV仍然在生效）。

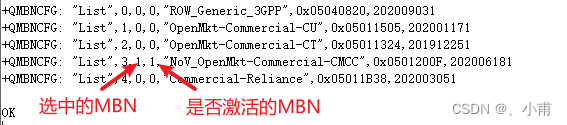

[2022-11-17_22:02:56:965]AT+QMBNCFG="List"
[2022-11-17_22:02:56:976]+QMBNCFG: "List",0,0,0,"ROW_Generic_3GPP",0x05040820,202009031
[2022-11-17_22:02:56:976]+QMBNCFG: "List",1,0,0,"OpenMkt-Commercial-CU",0x05011505,202001171
[2022-11-17_22:02:56:976]+QMBNCFG: "List",2,0,0,"OpenMkt-Commercial-CT",0x05011324,201912251
[2022-11-17_22:02:56:976]+QMBNCFG: "List",3,1,1,"NoV_OpenMkt-Commercial-CMCC",0x0501200F,202006181        --开机激活第三路MBN。
[2022-11-17_22:02:56:995]+QMBNCFG: "List",4,0,0,"Commercial-Reliance",0x05011B38,202003051

[2022-11-17_22:02:56:995]OK

[2022-11-17_22:02:56:309]AT+QMBNCFG=?
[2022-11-17_22:02:56:309]+QMBNCFG: "List"        --MBN列表
[2022-11-17_22:02:56:309]+QMBNCFG: "Select"[,<MBN name>]        --选中MBN重启后激活对应MBN
[2022-11-17_22:02:56:309]+QMBNCFG: "Deactivate"        --去激活MBN
[2022-11-17_22:02:56:309]+QMBNCFG: "AutoSel"[,(0,1)]        --自动选择MBN开关配置，重启生效
[2022-11-17_22:02:56:309]+QMBNCFG: "Delete","<MBN name>"        --删除MBN
[2022-11-17_22:02:56:309]+QMBNCFG: "Add","<filename>"        --添加MBN

海外版本默认关闭MBN自动激活

激活MBN方式：

1，手动激活

关闭自动选择MBN设置。

手动选择MBN，重启模块。

[2022-11-18_11:52:19:397]AT+QMBNCFG="AutoSel"

[2022-11-18_11:52:19:397]+QMBNCFG: "AutoSel",0

[2022-11-18_11:52:19:397]OK
[2022-11-18_11:52:25:047]AT+QMBNCFG="Select","ROW_Generic_3GPP"

[2022-11-18_11:52:25:943]OK
[2022-11-18_11:52:27:828]AT+QMBNCFG="List"

[2022-11-18_11:52:27:828]+QMBNCFG: "List",0,1,0,"ROW_Generic_3GPP",0x05040820,202009031
[2022-11-18_11:52:27:828]+QMBNCFG: "List",1,0,0,"OpenMkt-Commercial-CU",0x05011505,202001171
[2022-11-18_11:52:27:828]+QMBNCFG: "List",2,0,0,"OpenMkt-Commercial-CT",0x05011324,201912251
[2022-11-18_11:52:27:828]+QMBNCFG: "List",3,0,0,"NoV_OpenMkt-Commercial-CMCC",0x0501200F,202006181
[2022-11-18_11:52:27:844]+QMBNCFG: "List",4,0,0,"Commercial-Reliance",0x05011B38,202003051

[2022-11-18_11:52:27:844]OK

[2022-11-18_11:52:55:415]AT+CFUN=1,1

[2022-11-18_11:52:55:415]OK
[2022-11-18_11:53:21:662]AT+QMBNCFG="List"

[2022-11-18_11:53:21:662]+QMBNCFG: "List",0,1,1,"ROW_Generic_3GPP",0x05040820,202009031
[2022-11-18_11:53:21:662]+QMBNCFG: "List",1,0,0,"OpenMkt-Commercial-CU",0x05011505,202001171
[2022-11-18_11:53:21:662]+QMBNCFG: "List",2,0,0,"OpenMkt-Commercial-CT",0x05011324,201912251
[2022-11-18_11:53:21:662]+QMBNCFG: "List",3,0,0,"NoV_OpenMkt-Commercial-CMCC",0x0501200F,202006181
[2022-11-18_11:53:21:677]+QMBNCFG: "List",4,0,0,"Commercial-Reliance",0x05011B38,202003051

[2022-11-18_11:53:21:677]OK

2，自动激活

使用AT+QMBNCFG="AutoSel",1打开模块MBN自动激活功能。（该命令执行完需要重启生效）

此命令实际上是修改了高通NV71546 /nv/item_files/mcfg/mcfg_autoselect_by_uim，将此NV改为05。

位	值	说明
7	0x80	禁用MCFG刷新功能而不禁用重置功能
5	0x20	启用“MCFG刷寻MBN仅更新”功能
2	0x04	启用基于IMSI/MCC-MNC的MCFG自动选择
1	0x02	为Flex映射启用MCFG MBN切换
0	0x01	启用MCFG“基于ICCID的自动选择”

[2022-11-24_14:59:45:197]AT+QMBNCFG="AutoSel",1
[2022-11-24_14:59:45:197]OK
[2022-11-24_14:59:58:456]AT+CFUN=1,1
[2022-11-24_14:59:58:456]OK
[2022-11-24_15:00:22:659]AT+QMBNCFG="List"
[2022-11-24_15:00:22:662]+QMBNCFG: "List",0,0,0,"ROW_Generic_3GPP",0x0501081F,202112292
[2022-11-24_15:00:22:662]+QMBNCFG: "List",1,0,0,"OpenMkt-Commercial-CU",0x05011505,202109101
[2022-11-24_15:00:22:662]+QMBNCFG: "List",2,0,0,"OpenMkt-Commercial-CT",0x05011322,202012111
[2022-11-24_15:00:22:662]+QMBNCFG: "List",3,1,1,"NoV_OpenMkt-Commercial-CMCC",0x0501200D,202102222
[2022-11-24_15:00:22:674]+QMBNCFG: "List",4,0,0,"Commercial-Reliance",0x05011B38,202003051

[2022-11-24_15:00:22:674]OK

标题

按照右图的流程

SIM卡初始化读取到ICCID，会从ICCID中截取IIN，激活一遍MBN

SIM卡初始化读取到IMSI，会从IMSI中截取PLMN，再激活一遍MBN



按照这个流程，实际上以PLMN激活的MBN为准

激活完成后会保存卡的ICCID，再次开机如果不换卡就不会执行这个激活流程

之后最新的平台选择MBN机制会更加复杂，会根据多重机制进行对比，比如ICCID，IMSI，GID，投票决定选择哪个MBN。

面对海外的客户使用

建议客户查询AT+QMBNCFG=“LIST”

确认版本是否包含客户所使用的运营商，然后手动选择MBN

如果不包含，手动激活ROW MBN--ROW MBN中APN为空

这样就不会造成自动选择MBN错误导致上报APN与需要APN不一致注网失败。

国外用户使用SIM，MBN正常识别不需要手动设置APN，手动设置正确也没有关系。

                ​​​​​​​        ​​​​​​​        MBN不能识别自动激活ROW MBN，上报手动设置的APN参数也没有问题。
