RedisCluster：数据分片与高可用性的深度解析
本文介绍了Redis的哨兵模式局限性及RedisCluster的解决方案，强调了其数据分片带来的容量提升和性能优化。通过环境搭建和测试展示了RedisCluster的高可用性和伸缩性，以及其在大规模场景的应用价值。
欢迎关注微信公众号：互联网全栈架构
Redis提供了高可用的解决方案：哨兵模式，特别是它的自动故障转移功能，很酷，详情请参见：吃透Redis系列：高可用的哨兵模式。
然而，它也有一个比较大的缺陷，就是所有的数据都存放在单个主节点上，这样，存储的容量就受到了很大的限制，而且性能也会受到影响。所以，对于大数据量场景下的应用而言，哨兵模式也不是最佳选择。Redis Cluster就应运而生，简单来讲，它把数据进行分片（Shard），然后存放在多个节点上，每个节点只负责一部分数据，这样就大大提升了系统的容量和性能。
本文主要包括以下几个部分：
一、总体介绍
二、环境搭建
三、测试
四、小结
一
总体介绍
前面提到，Redis Cluster对数据进行分片，然后水平分配到多个节点上，不同节点存储的数据是不一样的，所以它提升了系统的存储容量，同时，Redis Cluster还具备故障检测和自动恢复的机制，集群中的节点会相互检测健康状态。所以，这种集群模式不光支持大数据量、高并发，同时也支持高可用性。

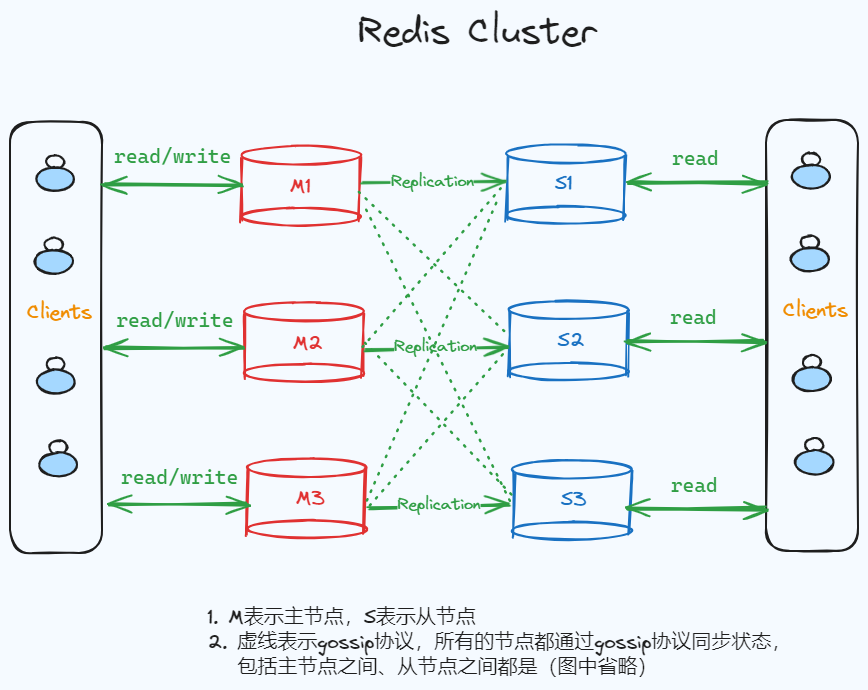

Redis Cluster的整体架构如下：
Redis没有使用一致性哈希，而是使用哈希槽（Hash Slot）的方式将数据分片。Redis Cluster一共有16384个槽位，每个key进行CRC16计算，计算结果对16384取余，然后决定分配到哪位槽位。
集群中的每个节点都负责处理一部分槽位，比如，集群中有三个节点，槽位的分配如下：
-
-
节点A包含的槽位：0~5500
节点A包含的槽位：5501~11000
节点C包含的槽位：11001~16383
-
这样的话，在集群中增加或者删除节点就比较方便了，比如，我们想要增加一个节点D，只需要把A,B,C中的一部分槽位移动到节点D中即可；类似的，如果想要删除节点A，只需要把A中的槽位移动到节点B,C中即可，一旦迁移完成，就可以把节点A彻底地删除了。

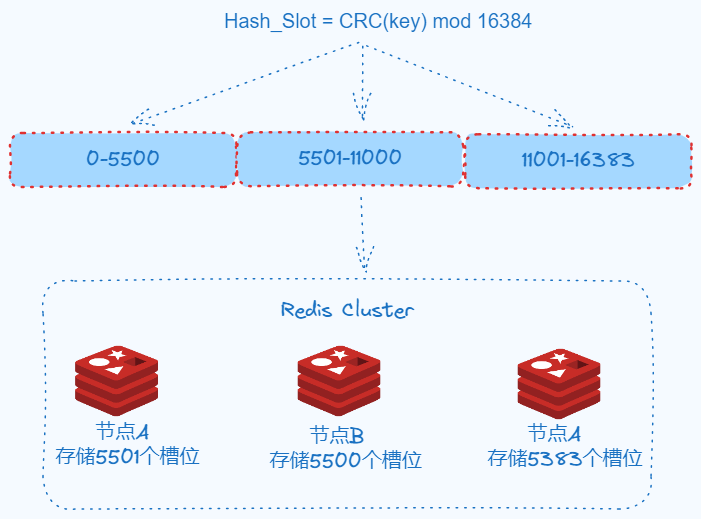

key的槽位分配示意图如下：
二
环境搭建
接下来，我们在一台服务器上搭建Redis Cluster，通过不同的端口和不同的配置文件来区分各个服务。
几个关键的配置模板信息如下（不同的端口需要做相应的修改）：
port 7000 # 端口号
cluster-enabled yes # 开启集群模式
cluster-config-file nodes-7000.conf # 集群状态信息，以端口号区分
cluster-node-timeout 5000 # 节点超时时限，单位为毫秒
dbfilename "dump-7000.rdb" # 以端口号区分
protected-mode no
logfile "logfile-7000.log" # 日志文件，以端口号区分
requirepass 123456
masterauth 123456
pidfile "redis_7000.pid" # 进程号文件，以端口号区分然后创建测试目录，每个端口都有自己的配置文件：
mkdir cluster-test
cd cluster-test
mkdir 7000 7001 7002 7003 7004 7005把配置文件redis.conf复制到7000等各个以端口号命名的目录中，按照上面的模板信息做相应的修改（主要是配置端口，以及各个文件名通过端口号区分）。启动redis服务（详细可参考文章：吃透Redis系列：总体介绍）：
./redis-server ./cluster-test/7000/redis.conf &
./redis-server ./cluster-test/7001/redis.conf &
./redis-server ./cluster-test/7002/redis.conf &
./redis-server ./cluster-test/7003/redis.conf &
./redis-server ./cluster-test/7004/redis.conf &
./redis-server ./cluster-test/7005/redis.conf &查看日志，以端口7000为例，可以看到，每个节点都被赋予了一个ID（很萌的自我介绍）：
No cluster configuration found, I'm 3a0523fd0ecd1f84acd60ee28c52b0f8920d5580接下来创建集群，执行下面的命令：
redis-cli --cluster create 127.0.0.1:7000 127.0.0.1:7001 127.0.0.1:7002 127.0.0.1:7003 127.0.0.1:7004 127.0.0.1:7005 --cluster-replicas 1 -a 123456create命令用来创建一个集群，参数--cluster-replicas 1，表示为每个master创建一个副本。其它带有IP和端口的参数，就是想要加入集群的实例。另外，对于Redis Cluster，最少也需要三个主节点。
输入yes确认，控制会提示类似以下这样的信息，可以看到，6个实例被分成了三主三从，主和从的对应的关系也建立了，包括主节点分配的槽位等：
M: 3a0523fd0ecd1f84acd60ee28c52b0f8920d5580 127.0.0.1:7000
slots:[0-5460] (5461 slots) master
1 additional replica(s)
S: a3a394d035d9e39246b76d8b336d4409e0c2ae40 127.0.0.1:7004
slots: (0 slots) slave
replicates 3a0523fd0ecd1f84acd60ee28c52b0f8920d5580
S: c6b663db98875fafb5b39f8c2258684dbae444fb 127.0.0.1:7005
slots: (0 slots) slave
replicates 7e5caaf9bfa4b049c11f52259dc4f93a7076b341
S: 1838d7e245204d25e272b57e9d257eaa0a5a835c 127.0.0.1:7003
slots: (0 slots) slave
replicates 7e043979136d32a5c81a39985928354ca01eb5d4
M: 7e5caaf9bfa4b049c11f52259dc4f93a7076b341 127.0.0.1:7001
slots:[5461-10922] (5462 slots) master
1 additional replica(s)
M: 7e043979136d32a5c81a39985928354ca01eb5d4 127.0.0.1:7002
slots:[10923-16383] (5461 slots) master
1 additional replica(s)
[OK] All nodes agree about slots configuration.
>>> Check for open slots...
>>> Check slots coverage...
[OK] All 16384 slots covered.三
测试
使用客户端命令行工具来进行一些简单的测试，首先连上集群，使用如下的命令，有两个参数要注意一下，一个是-c，它表示连接到集群，一个是-a，它后面跟的是redis密码：
redis-cli -h 127.0.0.1 -p 7000 -c -a 123456然后输入一些set/get命令：
127.0.0.1:7000> set slogan good
-> Redirected to slot [16191] located at 127.0.0.1:7002
OK
127.0.0.1:7002> set hello world
-> Redirected to slot [866] located at 127.0.0.1:7000
OK
127.0.0.1:7000> get slogan
-> Redirected to slot [16191] located at 127.0.0.1:7002
"good"
127.0.0.1:7002> get hello
-> Redirected to slot [866] located at 127.0.0.1:7000
"world"可以看到，它会计算出key对应哪个槽位，然后把客户端重定向到对应的Redis节点。有一个常用的命令，可以计算key对应的槽位，我们来确认下，对于key为hello和slogan，上面的计算是否正确：
127.0.0.1:7000> cluster keyslot hello
(integer) 866
127.0.0.1:7000> cluster keyslot slogan
(integer) 16191我们测试一下如果Master不可用了，会发生什么事情。从环境搭建那一节当中，我们可以看到，端口7000、7001、7002对应的实例为主节点，它们对应的从节点端口分别为7004、7005、7003，也可以执行命令cluster nodes来找到这样的对应关系。
127.0.0.1:7002> cluster nodes
7e5caaf9bfa4b049c11f52259dc4f93a7076b341 127.0.0.1:7001@17001 master - 0 1714028017000 2 connected 5461-10922
a3a394d035d9e39246b76d8b336d4409e0c2ae40 127.0.0.1:7004@17004 slave 3a0523fd0ecd1f84acd60ee28c52b0f8920d5580 0 1714028016602 1 connected
3a0523fd0ecd1f84acd60ee28c52b0f8920d5580 127.0.0.1:7000@17000 master - 0 1714028018227 1 connected 0-5460
1838d7e245204d25e272b57e9d257eaa0a5a835c 127.0.0.1:7003@17003 slave 7e043979136d32a5c81a39985928354ca01eb5d4 0 1714028018000 3 connected
7e043979136d32a5c81a39985928354ca01eb5d4 127.0.0.1:7002@17002 myself,master - 0 1714028016000 3 connected 10923-16383
c6b663db98875fafb5b39f8c2258684dbae444fb 127.0.0.1:7005@17005 slave 7e5caaf9bfa4b049c11f52259dc4f93a7076b341 0 1714028018734 2 connected我们把端口7002对应的实例停掉，然后再执行命令cluster nodes，发现7002已经提示master,fail的状态了，而它之前对应的从节点7003，则被提升为master了。如果我们再次把7002启动，会发现它已经变成slave了，而对应的master就是7003，此处不再粘贴结果。
127.0.0.1:7000> cluster nodes
a3a394d035d9e39246b76d8b336d4409e0c2ae40 127.0.0.1:7004@17004 slave 3a0523fd0ecd1f84acd60ee28c52b0f8920d5580 0 1714029198765 1 connected
3a0523fd0ecd1f84acd60ee28c52b0f8920d5580 127.0.0.1:7000@17000 myself,master - 0 1714029197000 1 connected 0-5460
c6b663db98875fafb5b39f8c2258684dbae444fb 127.0.0.1:7005@17005 slave 7e5caaf9bfa4b049c11f52259dc4f93a7076b341 0 1714029197237 2 connected
1838d7e245204d25e272b57e9d257eaa0a5a835c 127.0.0.1:7003@17003 master - 0 1714029197543 7 connected 10923-16383
7e5caaf9bfa4b049c11f52259dc4f93a7076b341 127.0.0.1:7001@17001 master - 0 1714029198261 2 connected 5461-10922
7e043979136d32a5c81a39985928354ca01eb5d4 127.0.0.1:7002@17002 master,fail - 1714029174564 1714029172000 3 disconnected还有一个常用命令可以查看集群的详细情况，包括槽位的分配等：
[root@192 bin]# redis-cli --cluster check 127.0.0.1:7000 -a 123456
127.0.0.1:7000 (3a0523fd...) -> 1 keys | 5461 slots | 1 slaves.
127.0.0.1:7003 (1838d7e2...) -> 2 keys | 5461 slots | 1 slaves.
127.0.0.1:7001 (7e5caaf9...) -> 0 keys | 5462 slots | 1 slaves.
[OK] 3 keys in 3 masters.
0.00 keys per slot on average.
>>> Performing Cluster Check (using node 127.0.0.1:7000)
M: 3a0523fd0ecd1f84acd60ee28c52b0f8920d5580 127.0.0.1:7000
slots:[0-5460] (5461 slots) master
1 additional replica(s)
S: a3a394d035d9e39246b76d8b336d4409e0c2ae40 127.0.0.1:7004
slots: (0 slots) slave
replicates 3a0523fd0ecd1f84acd60ee28c52b0f8920d5580
S: c6b663db98875fafb5b39f8c2258684dbae444fb 127.0.0.1:7005
slots: (0 slots) slave
replicates 7e5caaf9bfa4b049c11f52259dc4f93a7076b341
M: 1838d7e245204d25e272b57e9d257eaa0a5a835c 127.0.0.1:7003
slots:[10923-16383] (5461 slots) master
1 additional replica(s)
M: 7e5caaf9bfa4b049c11f52259dc4f93a7076b341 127.0.0.1:7001
slots:[5461-10922] (5462 slots) master
1 additional replica(s)
S: 7e043979136d32a5c81a39985928354ca01eb5d4 127.0.0.1:7002
slots: (0 slots) slave
replicates 1838d7e245204d25e272b57e9d257eaa0a5a835c
[OK] All nodes agree about slots configuration.
>>> Check for open slots...
>>> Check slots coverage...
[OK] All 16384 slots covered.四
小结
可以看出，Redis Cluster还是很强大的，它具备很强的伸缩性、高可用性，通过数据分片的方式，大大提升了Redis的存储容量，以及横向扩展的能力。相比哨兵模式的自动故障转移，它显得更“高端”一些。
Redis的部署模式这么多，后续再写一篇文章对比这些模式之间的优缺点，以及它们各自的适用场景，敬请期待。
创作不易，烦请点个在看、点个赞。
有任何问题，也欢迎留言讨论。
鸣谢：
https://redis.io/docs/latest/operate/oss_and_stack/management/scaling/
