君正T31刷机

入坑即烧机

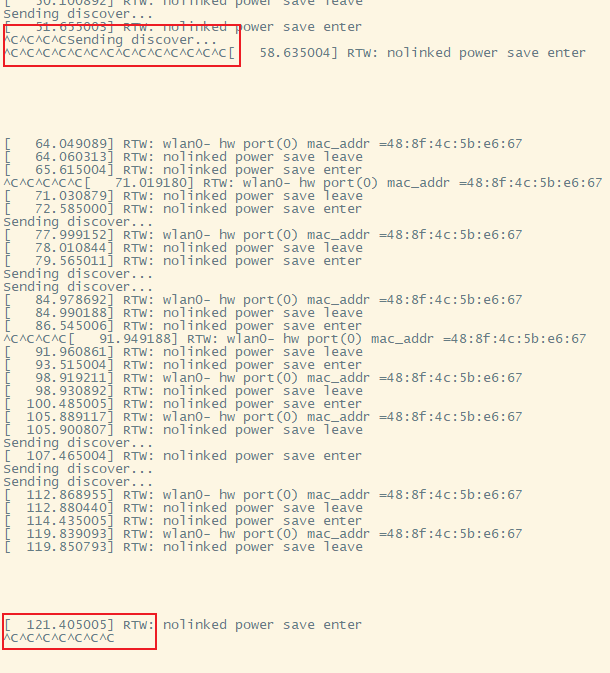

最近在朋友的建议下，实战玩一下摄像头单板，于是从咸鱼上淘了一块君正T31的开发板。刚开始的上机使用和大家不一样，卖家卖的时候没有重新烧一下系统，导致我使用有点异常，直接进入了卖家的程序，且按照卖家的方法也无法退出，无法执行测试程序验证功能。只能重新开始烧录刷机。

物理链路联通

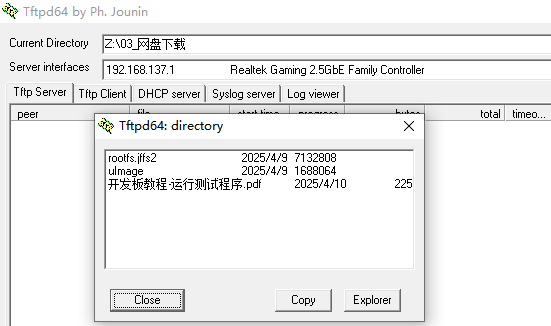

烧机第一步就是要设备和主机联通，目前我是直接使用有线连接的，然后从网上下载了个tftp工具，准备好文件。

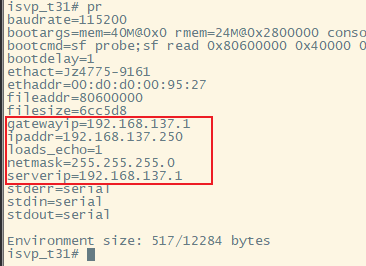

然后就是去设置设备端的地址信息，方便起见，我把全部内容都写了，然后save保存

setenv ipaddr 192.168.137.250;setenv serverip 192.168.137.1;save

烧机

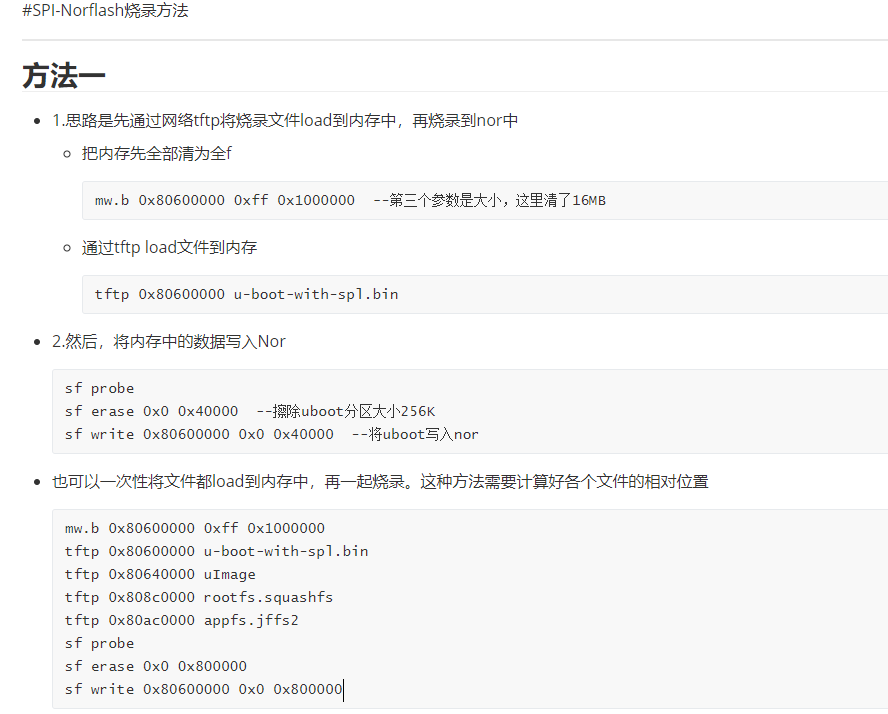

首先我对烧机是不了解的，按照卖家给的文档，看到这个方式，目前我只需要烧写下rootfs，不过之前看到卖家提供了uImage，就给一起烧了。

然后去了解下这几个命令。

mw.b 0x80600000 0xff 0x1000000
/*
作用：将内存地址 0x80600000 开始的 0x1C0000 字节（约1.8MB）区域填充为 0xFF
语法：mw.b address value size
        address：目标内存地址。
        value：要填充的值（以字节为单位）。
        size：填充的大小（以字节为单位）。
用途：通常用于初始化内存区域，以便后续写入操作。
*/


tftp 0x80600000 u-boot-with-spl.bin
/*
作用：通过TFTP协议从服务器下载名为 uImage 的文件到内存地址 0x80640000。
语法：tftpboot address filename
        address：目标内存地址。
        filename：要下载的文件名。
用途：将内核镜像（uImage）下载到指定的内存地址，以便后续写入到SPI Flash。
*/
tftp 0x80640000 uImage
tftp 0x808c0000 rootfs.squashfs
tftp 0x80ac0000 appfs.jffs2

/*
目前设备应该就只有一个，然后就给省略了
sf probe 0
作用：探测并初始化SPI Flash设备，选择第一个SPI Flash设备。
语法：sf probe [bus:]cs [hz] [mode]
        bus：SPI总线编号。
        cs：芯片选择（Chip Select）编号。
        hz：SPI通信速率（单位为Hz）。
mode：SPI模式（如raw、mmc、spi等）。
用途：确保SPI Flash设备被正确识别和初始化。
*/
sf probe

/*
作用：擦除SPI Flash中从偏移地址 0x0 开始，长度为 0x800000 的区域。
语法：sf erase offset len
        offset：擦除的起始偏移地址。
        len：擦除的长度。
注意事项：擦除操作是以擦除块（erase block）为单位的，要求 offset 和 len 参数必须是擦除块对齐的。
*/
sf erase 0x0 0x800000

/*
作用：将内存地址 0x80600000 处的数据写入SPI Flash的偏移地址 0x0 处，写入的数据长度为0x800000。
语法：sf write mem-addr offset len
        mem-addr：内存地址。
        offset：SPI Flash的偏移地址。
        len：写入的数据长度。
用途：将下载的内核镜像（uImage）写入SPI Flash的指定位置。
*/
sf write 0x80600000 0x0 0x800000

原以为只要按照上面的内存偏移去计算就没有问题了。

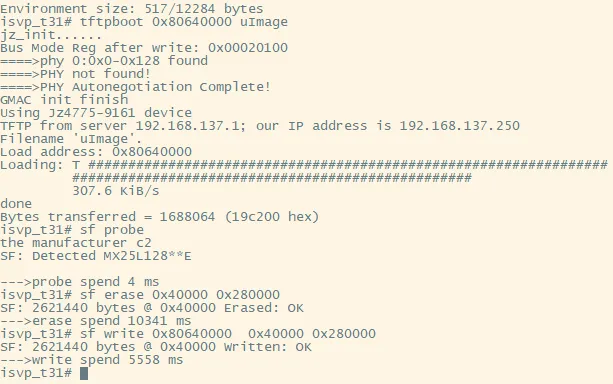

计算了下uImage在flash中的地址偏移和内存安排

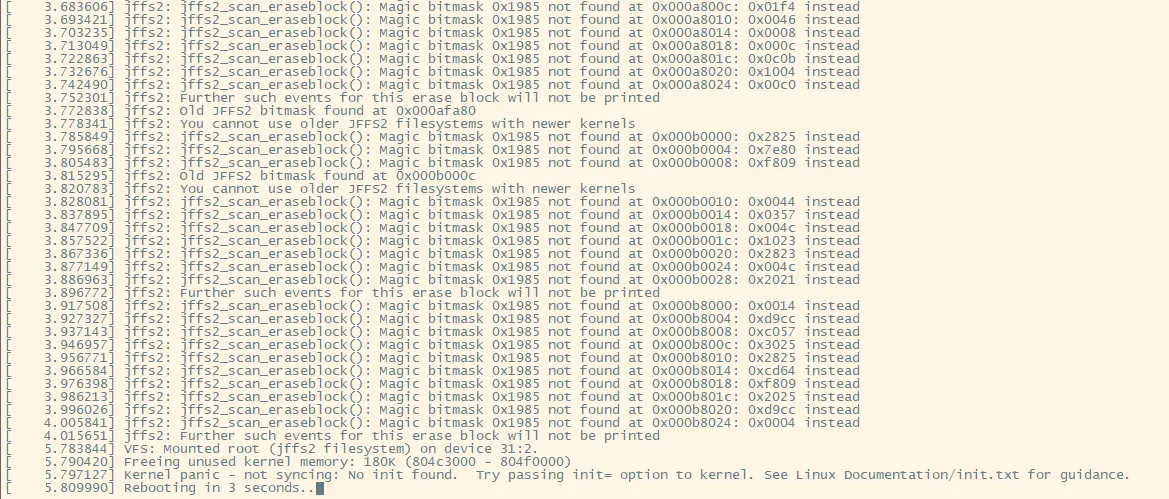

结果烧完以后，设备重启，然后就烧坏起不来了。。。。

然后询问了下卖家，发现目前单板的内存布局，其实和文档里写的不太一样，地址和长度不能原样照搬。这个是由用户自己配置的，加载时会出问题。

isvp_t31# pr
baudrate=115200
bootargs=mem=40M@0x0 rmem=24M@0x2800000 console=ttyS1,115200n8 root=/dev/mtdblock2 rootfstype=jffs2 rw mtdparts=jz_sfc:256K(Uboot),1792K(kernel),14336K(rootfs)
bootcmd=sf probe;sf read 0x80600000 0x40000 0x1C0000; bootm 0x80600000
bootdelay=1
ethact=Jz4775-9161
ethaddr=00:d0:d0:00:95:27
fileaddr=80600000
filesize=6cc5d8
gatewayip=192.168.137.1
ipaddr=192.168.137.250
loads_echo=1
netmask=255.255.255.0
serverip=192.168.137.1
stderr=serial
stdin=serial
stdout=serial

Environment size: 517/12284 bytes

boot通过用户给定的参数从flash中加载数据，这个参数就是bootargs，启动参数（bootargs）用于配置Linux内核启动时的环境和硬件资源分配，我们来解读下这个字段里的全部参数

bootargs=mem=40M@0x0 rmem=24M@0x2800000 console=ttyS1,115200n8 root=/dev/mtdblock2 rootfstype=jffs2 rw mtdparts=jz_sfc:256K(Uboot),1792K(kernel),14336K(rootfs)

/*
作用：指定物理内存的大小和起始地址。
解释：
40M：表示分配40MB的物理内存。
0x0：表示内存的起始地址为0。
用途：告诉内核系统可用的物理内存大小和起始地址。
*/
mem=40M@0x0

/*
作用：指定保留内存（Reserved Memory）的大小和起始地址。
解释：
24M：表示保留24MB的内存。
0x2800000：表示保留内存的起始地址为0x2800000。
用途：保留内存通常用于特定硬件或设备的内存需求，例如图形内存或DMA缓冲区。
*/
rmem=24M@0x2800000

/*
作用：指定内核日志和控制台输出的串口配置。
解释：
ttyS1：表示使用第二个串口（通常对应硬件上的UART1）。
115200n8：表示串口的波特率为115200，数据位为8位，无校验位（n表示none）。
用途：配置内核日志和调试信息的输出端口。
*/
console=ttyS1,115200n8

/*
作用：指定根文件系统的位置。
解释：
/dev/mtdblock2：表示根文件系统位于MTD（Memory Technology Device）分区的第二个块设备。
用途：告诉内核从哪个设备挂载根文件系统。
*/
root=/dev/mtdblock2

/*
作用：指定根文件系统的类型。
解释：
jffs2：表示根文件系统使用JFFS2（Journaling Flash File System 2）文件系统。
用途：告诉内核根文件系统的格式。
*/
rootfstype=jffs2

/*
作用：指定根文件系统以读写模式挂载。
解释：
rw：表示根文件系统可以读写。
用途：允许对根文件系统进行读写操作。
*/
rw

/*
作用：定义MTD分区的布局。
解释：
jz_sfc：表示使用JZ_SFC（JZ SPI Flash Controller）作为MTD设备。
256K(Uboot)：第一个分区大小为256KB，名称为Uboot，用于存储U-Boot。
1792K(kernel)：第二个分区大小为1792KB（约1.75MB），名称为kernel，用于存储内核。
14336K(rootfs)：第三个分区大小为14336KB（约14MB），名称为rootfs，用于存储根文件系统。
用途：定义SPI Flash设备的分区布局，确保U-Boot、内核和根文件系统在SPI Flash中的位置和大小。
*/
mtdparts=jz_sfc:256K(Uboot),1792K(kernel),14336K(rootfs)

看到最后，MTD分区布局，明白了当前设备的地址空间说明，然后调整参数重新烧写。

| 256K    |  1792K   | 14336K        |

|-----------|-------------|------------------|

| boot | kernel | rootfs |

// 烧写uimage
mw.b 0x80600000 0xFF 0x1C0000;
tftpboot 0x80600000 uImage;
sf probe 0;
sf erase 0x40000 0x1C0000;
sf write 0x80600000 0x40000 0x1C0000

// 烧写rootfs
mw.b 0x80600000 0xFF 0xE00000;
tftpboot 0x80600000 rootfs.jffs2;
sf probe 0;
sf erase 0x200000 0xE00000;
sf write 0x80600000 0x200000 0xE00000

上面只是给定了一些参数，但是参数怎么用，还是得看等uboot真正启动的时候，启动时会去读取flash里的数据，怎么读取也是由用户给定的。

bootcmd：U-Boot的启动命令，系统在启动时会自动执行该命令

bootcmd=sf probe;sf read 0x80600000 0x40000 0x1C0000; bootm 0x80600000

/*
作用：从SPI Flash的偏移地址0x40000处读取0x1C0000字节的数据到内存地址0x80600000
语法：sf read <addr> <offset>|<partition> <len>
        addr：内存地址，表示数据将被读取到内存的起始地址。
        offset：SPI Flash中的偏移地址，表示从Flash的哪个位置开始读取数据。
            也可以使用分区名称（如partition），但需要支持CONFIG_CMD_MTDPARTS。
        len：要读取的数据长度，单位为字节。
*/
sf read 0x80600000 0x40000 0x1C0000;

/*
作用：从内存地址0x80600000处启动内核镜像
语法：bootm [addr] [addr] [addr]
        addr：内存地址，表示内核镜像的起始地址。这是必须提供的参数。
        addr：可选参数，表示 RAMDISK 的起始地址（如果使用了 RAMDISK）。
        addr：可选参数，表示设备树（Device Tree Blob，DTB）的起始地址（如果使用了设备树）。
启动内核镜像（无 RAMDISK 和设备树）：
    bootm 0x80600000
    作用：从内存地址 0x80600000 加载并启动内核镜像。
    适用场景：适用于没有使用 RAMDISK 和设备树的简单启动场景。
启动内核镜像并指定 RAMDISK：
    bootm 0x80600000 0x81000000
    作用：从内存地址 0x80600000 加载内核镜像，并从内存地址 0x81000000 加载 RAMDISK。
    适用场景：适用于需要在启动时加载 RAMDISK 的场景。
启动内核镜像并指定设备树：
    bootm 0x80600000 - 0x82000000
    作用：从内存地址 0x80600000 加载内核镜像，并从内存地址 0x82000000 加载设备树。
    适用场景：适用于需要在启动时加载设备树的场景。
启动内核镜像并同时指定 RAMDISK 和设备树：
    bootm 0x80600000 0x81000000 0x82000000
    作用：从内存地址 0x80600000 加载内核镜像，从内存地址 0x81000000 加载 RAMDISK，并从内存地址 0x82000000 加载设备树。
    适用场景：适用于需要同时加载 RAMDISK 和设备树的复杂启动场景。
*/
bootm 0x80600000

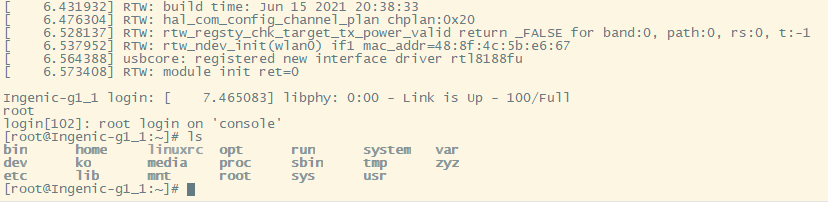

然后reset重新启动登陆后就正常了。
