企业网络安全策略综合设计与实现

概述：典型的分为内网，DMZ，外网网段的企业网络结构

系统实现功能：VLAN的内网分割与保护；NAT的内网结构隐藏;DMZ区对外可见;内网,DMZ,外网

之间的区域访问;VPN实现企业异地内网之间穿透公网的互联。

背景：内部网络客户主机和服务器，它们是企业网络要积极保护的对象，它们有权访问 DMZ 区各服务器，也可以访问外网（Internet）。其中，现代的趋势是把内网中的 重要共享性资源——服务器（如图中的内网 Web 服务器和 FTP 服务器）集中于 一个区域（server farm）,便于更高层次的安全管理和机房建设，同时这些资源都 只对内网用户开放，从外网是无法访问的。

DMZ 区的 Web 和 Email 服务器。DMZ 是英文“demilitarized zone”的缩写，中 文名称为“隔离区”，也称“非军事化区”。 网络安全中首先定义的区域是 trust 区域和 untrust 区域，简单说就是一个是内网 （trust），是安全可信任的区域；一个是 untrust，是不安全不可信的区域。防火墙 默认情况下是阻止对 trust 的访问，当有服务器在 trust 区域的时候，一旦出现需 要对外提供服务的时候就比较麻烦。所以定义出一个 DMZ 的非军事区域，让 trust 和 untrust 都可以访问的一个区域，即不是绝对的安全，也不是绝对的不安全，这 就是设计 DMZ 区域的核心思想。 DMZ 区是一个非安全系统与安全系统之间的缓冲区，这个缓冲区位于企业内部 网络和外部网络之间的小网络区域内，在这个小网络区域内可以放置一些必须公 开的服务器设施，如企业同时对内、外服务的 Web 服务器、Email 服务器和论坛等。

外网（Internet）资源，包括外网 Web 服务器和 Email 服务器。对于企业内网用户 而言，外网区域的用户和资源是属于 untrust 区的。

防火墙——外网（Internet）、内网和 DMZ 区主机连接的唯一通道，防火墙规则几 乎决定了企业网络的一切访问权，比如，外网对内网访问的限制是由防火墙来实 现的。

环境：Windows 10

工具：Cisco Packet Tracer 8.0.0.0212

配置命令：

(1)在二层交换机AS-1上配置主机名、VLAN、Trunk、管理IP地址以及网关

Switch>en

Switch#config t

Switch(config)#hostname AS-1

AS-1(config)#vlan 10

AS-1(config-vlan)#name Teacher

AS-1(config-vlan)#vlan 20

AS-1(config-vlan)#name Student

AS-1(config-vlan)#vlan 99

AS-1(config-vlan)#name Admin

AS-1(config-vlan)#interface range F 0/1-12

AS-1(config-if-range)#switchport mode access

AS-1(config-if-range)#switchport access vlan 10

AS-1(config-if-range)#interface range F 0/13-24

AS-1(config-if-range)#switchport mode access

AS-1(config-if-range)#switchport access vlan 20

AS-1(config-if-range)#interface G 0/1

AS-1(config-if)#switchport mode trunk

AS-1(config-if)#switchport trunk allowed vlan 10,20,99

AS-1(config-if)#exit

AS-1(config)#interface vlan 99

AS-1(config-if)#ip address 10.0.12.1 255.255.255.0

AS-1(config-if)#no shutdown

AS-1(config-if)#exit

AS-1(config)#ip default-gateway 10.0.12.254

(2)在二层交换机AS-2上配置主机名、VLAN、Trunk、管理IP地址以及网关

Switch>enable

Switch#config t

Switch(config)#hostname AS-2

AS-2(config)#vlan 30

AS-2(config-vlan)#name Staff

AS-2(config-vlan)#vlan 40

AS-2(config-vlan)#name Worker

AS-2(config-vlan)#vlan 99

AS-2(config-vlan)#name Admin

AS-2(config-vlan)#interface range F 0/1-12

AS-2(config-if-range)#switchport mode access

AS-2(config-if-range)#switchport access vlan 30

AS-2(config-if-range)#interface range F 0/13-24

AS-2(config-if-range)#switchport mode access

AS-2(config-if-range)#switchport access vlan 40

AS-2(config-if-range)#interface G 0/1

AS-2(config-if)#switchport mode trunk

AS-2(config-if)#switchport trunk allowed vlan 30,40,99

AS-2(config-if)#exit

AS-2(config)#interface vlan 99

AS-2(config-if)#ip address 10.0.12.2 255.255.255.0

AS-2(config-if)#no shutdown

AS-2(config-if)#exit

AS-2(config)#ip default-gateway 10.0.12.254

(3)在三层交换机DS1上配置主机名、IP地址、VLAN以及trunk

Switch>en

Switch#config t

Switch(config)#hostname DS1

DS1(config)#interface G 1/0/1

DS1(config-if)#switchport trunk encapsulation dot1q

DS1(config-if)#switchport mode trunk

DS1(config-if)#switchport trunk allowed vlan all

DS1(config-if)#interface G 1/0/2

DS1(config-if)#switchport trunk encapsulation dot1q

DS1(config-if)#switchport mode trunk

DS1(config-if)#switchport trunk allowed vlan all

DS1(config-if)#vlan 10

DS1(config-vlan)#name Teacher

DS1(config-vlan)#vlan 20

DS1(config-vlan)#name Student

DS1(config-vlan)#vlan 30

DS1(config-vlan)#name Staff

DS1(config-vlan)#vlan 40

DS1(config-vlan)#name Worker

DS1(config-vlan)#vlan 99

DS1(config-vlan)#name Admin

DS1(config-vlan)#vlan 100

DS1(config-vlan)#name Server

DS1(config-vlan)#interface range G 1/0/4-6

DS1(config-if-range)#switchport mode access

DS1(config-if-range)#switchport access vlan 100

DS1(config-if)#exit

DS1(config)#interface G 1/0/3

DS1(config-if)#no switchport

DS1(config-if)#ip address 10.0.100.2 255.255.255.252

(4)学校边界路由器R-Edge的IP地址配置

Router>en

Router#config t

Router(config)#hostname R-Edge

R-Edge(config)#interface G 0/0

R-Edge(config-if)#ip address 10.0.100.1 255.255.255.252

R-Edge(config-if)#no shutdown

R-Edge(config-if)#interface G 0/0/0

R-Edge(config-if)#ip address 218.12.10.1 255.255.255.252

R-Edge(config-if)#no shutdown

(5)公司交换机VLAN基础配置和IP地址配置

Switch>en

Switch#config t

Switch(config)#hostname AS2-1

AS2-1(config)#vlan 5

AS2-1(config-vlan)#name BM1

AS2-1(config-vlan)#vlan 6

AS2-1(config-vlan)#name BM2

AS2-1(config-vlan)#vlan 99

AS2-1(config-vlan)#name Admin

AS2-1(config-vlan)#interface range F 0/1-12

AS2-1(config-if-range)#switchport mode access

AS2-1(config-if-range)#switch access vlan 5

AS2-1(config-if-range)#interface range F 0/13-24

AS2-1(config-if-range)#switchport mode access

AS2-1(config-if-range)#switch access vlan 6

AS2-1(config-if-range)#interface vlan 99

AS2-1(config-if)#ip address 10.8.0.100 255.255.255.0

AS2-1(config-if)#no shutdown

AS2-1(config-if)#exit

AS2-1(config)#ip default-gateway 10.8.0.254

(6)公司边界路由器IP地址配置

Router>en

Router#config t

Router(config)#hostname QD-Router

QD-Router(config)#interface G 0/0/0

QD-Router(config-if)#ip address 218.12.11.2 255.255.255.252

QD-Router(config-if)#no shutdown

(7)运营商路由器IP地址配置

Router>en

Router#config t

Router(config)#hostname ISP

ISP(config)#interface G 0/0/0

ISP(config-if)#ip address 218.12.10.2 255.255.255.252

ISP(config-if)#no shutdown

ISP(config-if)#interface G 0/1/0

ISP(config-if)#ip address 217.9.5.1 255.255.255.252

ISP(config-if)#no shutdown

ISP(config-if)#interface G 0/2/0

ISP(config-if)#ip address 218.12.11.1 255.255.255.252

ISP(config-if)#no shutdown

(8)运营商交换机IP地址配置

Switch>en

Switch#config t

Switch(config)#hostname DS2

DS2(config)#ip routing

DS2(config)#interface G 1/1/1

DS2(config-if)#no switchport

DS2(config-if)#ip address 217.9.5.2 255.255.255.252

DS2(config-if)#interface G 1/1/2

DS2(config-if)#no switchport

DS2(config-if)#ip address 222.138.4.254 255.255.255.252

DS2(config-if)#interface G 1/1/3

DS2(config-if)#no switchport

DS2(config-if)#ip address 200.200.200.254 255.255.255.252

 (9)在三层交换机DS1上配置SVI的IP地址

DS1(config)#ip routing

DS1(config)#interface vlan 10

DS1(config-if)#ip address 10.1.10.254 255.255.255.0

DS1(config-if)#interface vlan 20

DS1(config-if)#ip address 10.1.20.254 255.255.255.0

DS1(config-if)#interface vlan 30

DS1(config-if)#ip address 10.1.30.254 255.255.255.0

DS1(config-if)#interface vlan 40

DS1(config-if)#ip address 10.1.40.254 255.255.255.0

DS1(config-if)#interface vlan 99

DS1(config-if)#ip address 10.1.12.254 255.255.255.0

DS1(config-if)#interface vlan 100

DS1(config-if)#ip address 10.1.100.254 255.255.255.0

(10)在路由器QD-Router上配置DHCP服务

QD-Router(config)#ip dhcp pool BM1

QD-Router(dhcp-config)#network 10.8.5.0 255.255.255.0

QD-Router(dhcp-config)#default-router 10.8.5.254

QD-Router(dhcp-config)#ip dhcp pool BM2

QD-Router(dhcp-config)#network 10.8.6.0 255.255.255.0

QD-Router(dhcp-config)#default-router 10.8.6.254

QD-Router(dhcp-config)#exit

QD-Router(config)#ip dhcp excluded-address 10.8.5.254

QD-Router(config)#ip dhcp excluded-address 10.8.6.254

(11)在三层交换机DS1上配置DHCP中继

DS1(config-if)#interface vlan 10

DS1(config-if)#ip helper-address 10.3.100.6

DS1(config-if)#interface vlan 20

DS1(config-if)#ip helper-address 10.3.100.6

DS1(config-if)#interface vlan 30

DS1(config-if)#ip helper-address 10.3.100.6

DS1(config-if)#interface vlan 40

DS1(config-if)#ip helper-address 10.3.100.6

(12)在二层交换机AS2-1上配置Trunk

AS2-1(config)#interface g 0/1

AS2-1(config-if)#switchport mode trunk

AS2-1(config-if)#switchport trunk allowed vlan 5,6,99

(13)在路由器QD-Router上配置单臂路由

QD-Router(config)#interface g 0/0

QD-Router(config-if)#no shutdown

QD-Router(config-if)#interface g 0/0.5

QD-Router(config-subif)#encapsulation dot1q 5

QD-Router(config-subif)#ip address 10.8.5.254 255.255.255.0

QD-Router(config-subif)#interface g 0/0.6

QD-Router(config-subif)#encapsulation dot1q 6

QD-Router(config-subif)#ip address 10.8.6.254 255.255.255.0

QD-Router(config-subif)#interface g 0/0.99

QD-Router(config-subif)#encapsulation dot1q 99

QD-Router(config-subif)#ip address 10.8.0.254 255.255.255.0

(14)在三层交换机DS1上配置动态路由协议RIPv2

DS1(config)#router rip

DS1(config-router)#version 2

DS1(config-router)#no auto-summary

DS1(config-router)#network 10.0.0.0

(15)在路由器R-Edge上配置动态路由协议RIPv2

R-Edge(config)#router rip

R-Edge(config-router)#version 2

R-Edge(config-router)#no auto-summary

R-Edge(config-router)#network 10.0.0.0

(16)在路由器R-Edge上配置静态默认路由并传播

R-Edge(config)#ip route 0.0.0.0 0.0.0.0 218.12.10.2

R-Edge(config)#router rip

R-Edge(config-router)#default-information originate

(17) 在路由器QD-Router上配置静态默认路由及NAT功能

QD-Router(config)#ip route 0.0.0.0 0.0.0.0 218.12.11.1

QD-Router(config)#access-list 1 permit 10.8.0.0 0.0.255.255

QD-Router(config)#ip nat inside source list 1 interface G 0/0/0 overload

QD-Router(config-if)#interface G0/0/0

QD-Router(config-if)#ip nat outside

QD-Router(config-if)#interface G0/0.5

QD-Router(config-subif)#ip nat inside

QD-Router(config-subif)#interface G0/0.6

QD-Router(config-subif)#ip nat inside

QD-Router(config-subif)#interface G0/0.99

QD-Router(config-subif)#ip nat inside

(18)在路由器R-Edge上配置NAT功能

R-Edge(config)#access-list 1 permit 10.0.0.0 0.3.255.255

R-Edge(config)#ip nat inside source list 1 interface G0/0/0 overload

R-Edge(config)#interface G0/0/0

R-Edge(config-if)#ip nat outside

R-Edge(config-if)#interface G0/0

R-Edge(config-if)#ip nat inside

(19)在路由器R-Edge上配置端口映射

R-Edge(config)#ip nat inside source static tcp 10.3.100.4 80 218.12.10.1 80

R-Edge(config)#ip nat inside source static udp 10.3.100.6 69 218.12.10.1 69

R-Edge(config)#ip nat inside source static tcp 10.3.100.2 22 218.12.10.1 22

(20)在三层交换机DS2上配置静态默认路由

DS2(config)#ip route 0.0.0.0 0.0.0.0 217.9.5.1

(21)在路由器ISP上配置静态路由

ISP(config)#ip route 200.200.200.0 255.255.255.0 217.9.5.2

ISP(config)#ip route 222.138.4.0 255.255.255.0 217.9.5.2

(22)在路由器R-Edge上配置GER VPN

R-Edge(config)#interface Tunnel 1

R-Edge(config-if)#ip address 192.168.12.1 255.255.255.252

R-Edge(config-if)#tunnel mode gre ip

R-Edge(config-if)#tunnel source G0/0/0

R-Edge(config-if)#tunnel destination 218.12.11.2

R-Edge(config-if)#exit

R-Edge(config)#ip route 10.8.0.0 255.255.248.0 192.168.12.2

(23)在路由器QD-Router上配置GER VPN

QD-Router(config)#interface Tunnel 1

QD-Router(config-if)#ip address 192.168.12.2 255.255.255.252

QD-Router(config-if)#tunnel mode gre ip

QD-Router(config-if)#tunnel source G0/0/0

QD-Router(config-if)#tunnel destination 218.12.10.1

QD-Router(config-if)#exit

QD-Router(config)#ip route 10.0.0.0 255.252.0.0 192.168.12.1

完成以上配置可实现：

企业异地内网之间穿透公网的互联

内网访问外网，内网访问DMZ

外网不能访问内网，外网可以访问DMZ

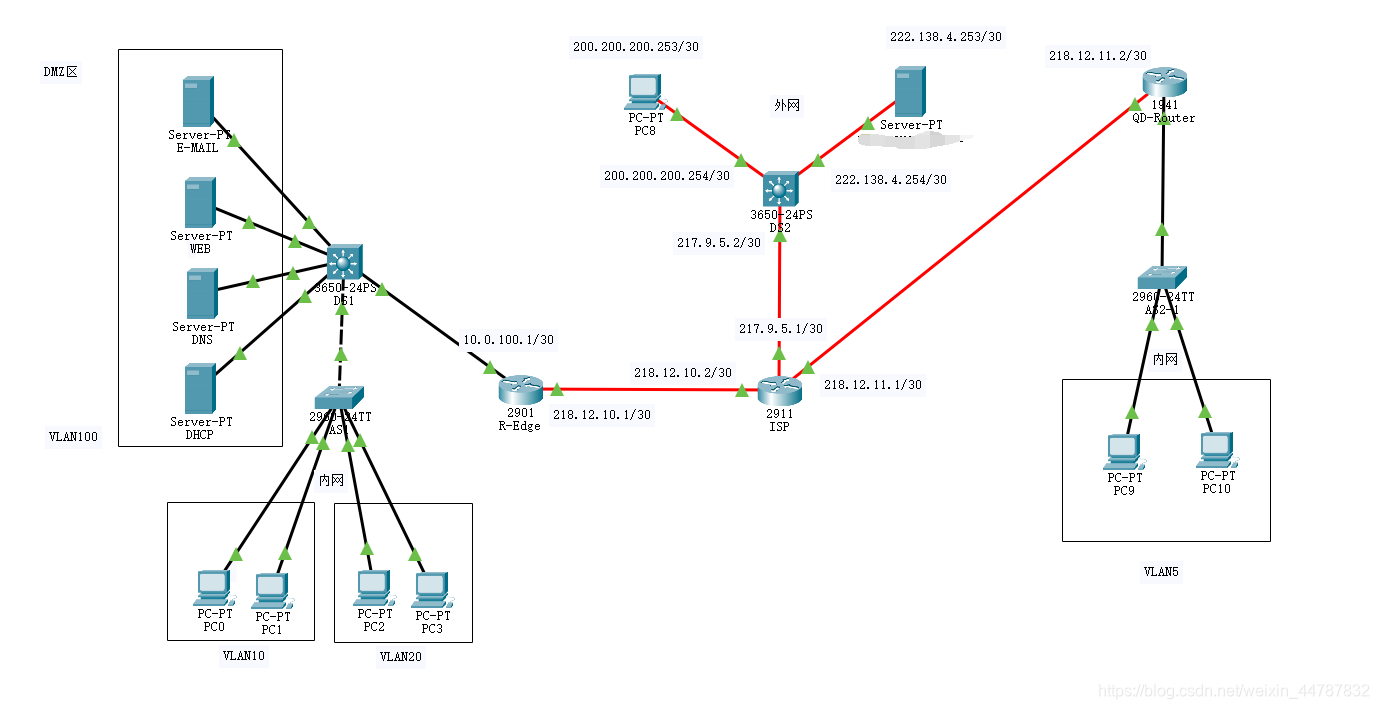

注：图中删除了vlan30 vlan40等，根据自己需要配置vlan时根据自己需要进行配置

更详细可参考《Packet Tracer经典案例之路由交换综合篇》
