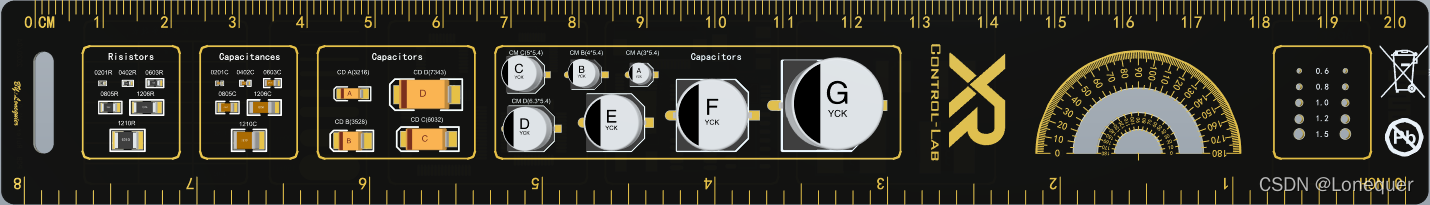

PCB信仰直尺

1. //写在前面

作为一名电子爱好者，想必大家都想拥有一把属于自己的PCB直尺吧！PCB直尺在设计PCB电路时也是非常常用的硬件工具。比如在选择电阻、电容、电感以及IC芯片时，务必要知道自己所拥有的电子元器件封装，这样在PCB设计时才不会把封装选错，焊接电路板时才能减少不必要的麻烦，这时PCB直尺就发挥着及其重要的作用。今天就让我给大家DIY一款属于自己的PCB直尺，并将其开源，望大家喜欢!

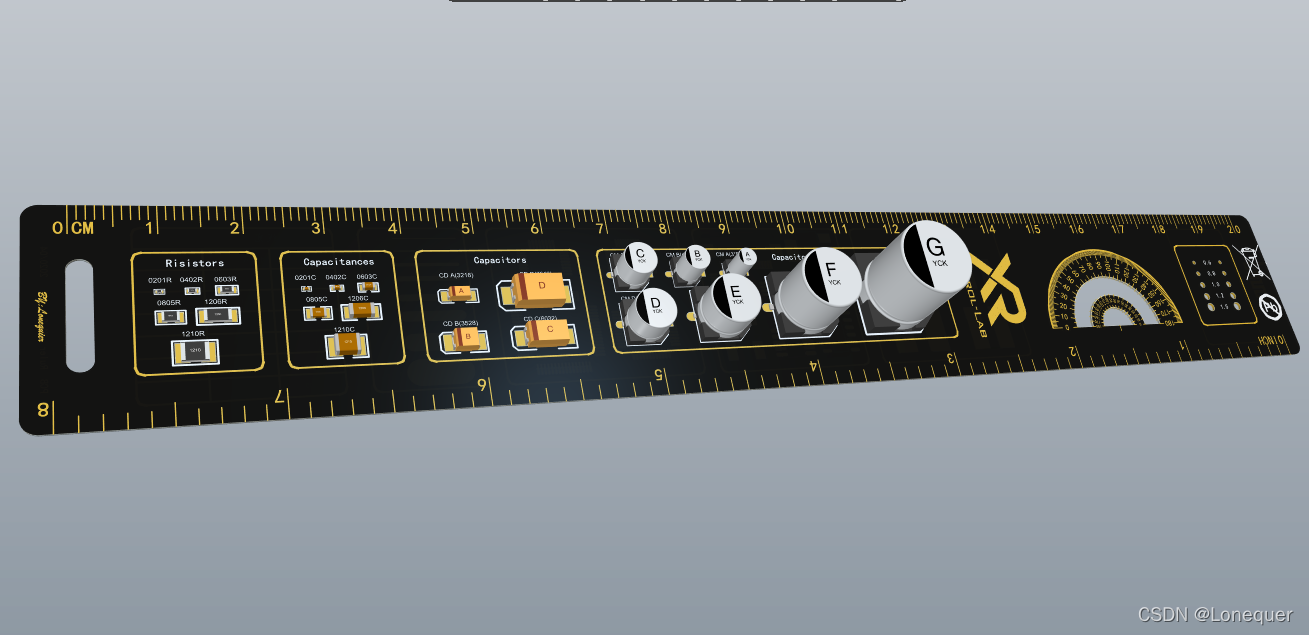

1. PCB直尺内容
   · PCB直尺尺寸定义；
   · 常见的电阻、电容、电感、IC封装；
   · 量角器设计；
   · 过孔以及线宽线宽电流参数表；
   · Logo设计；

2. 尺寸定义

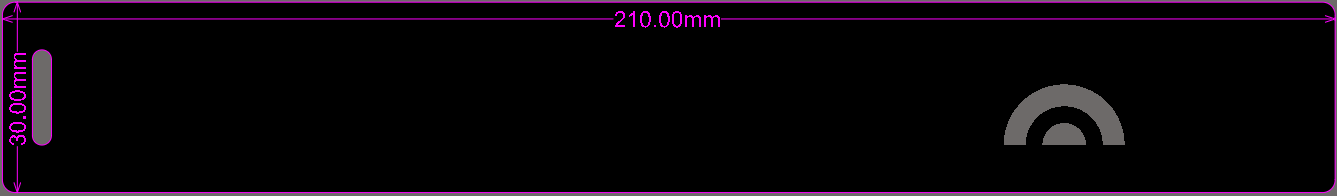

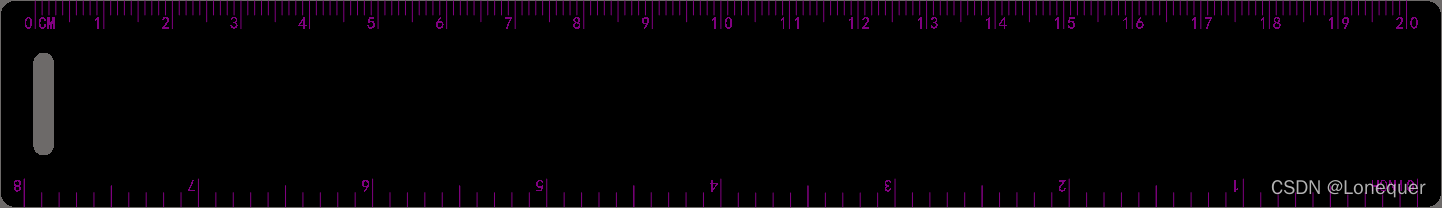

   该PCB直尺板框为21cm*3cm，刻度采用cm制和inch制两种排布在直尺的上下两侧，以便于量取使用。在刻度制作时采用移动中的通过X,Y移动选中对象（即快捷键：M+X）进行精确放置刻度。



3. 常用电阻封装

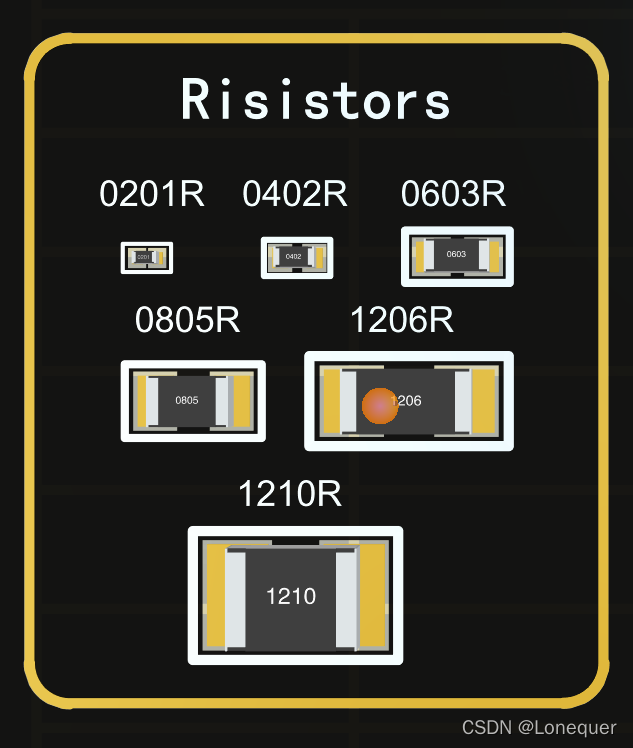

   电阻是对电流产生阻碍作用的电子元器件。电阻的常见封装分为直插和贴片，该PCB直尺放置的为常用的贴片电阻封装：0201、0402、0603（最常用）、0805和1206。


4. 常用电容封装

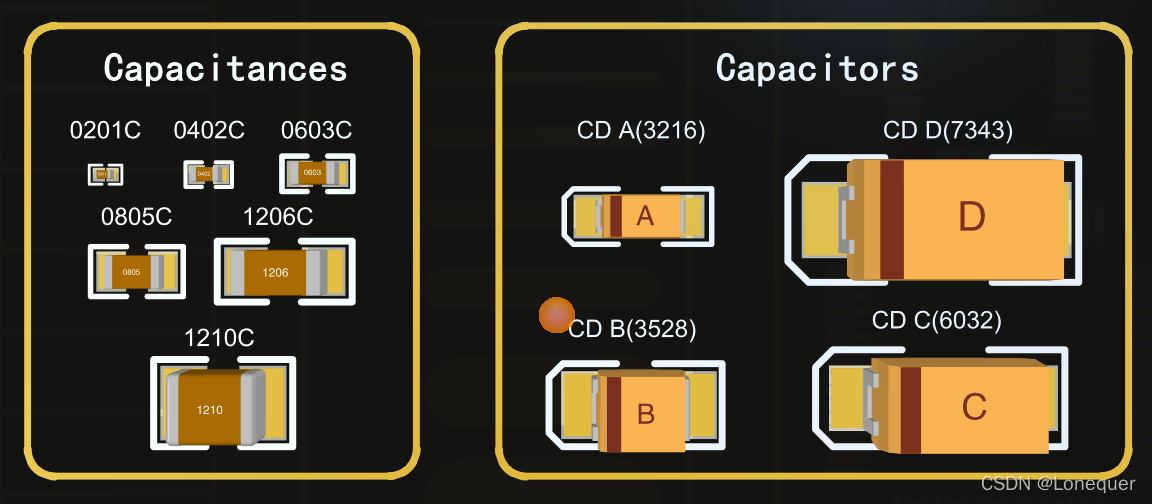

   电容是两个相互靠近的导体，中间夹一层不导电的绝缘介质。电容作为一种储能元件具有很好的滤波作用，常用作滤波电容。电容一般分为无极性电容，电解电容和钽电容，该PCB直尺放置的为常用的贴片封装的无极性电容、钽电容和电解电容：无极性电容：0201、0402、0603（最常用）、0805、1206。钽电容：
   A型 3.21.61.6 3216，1206型
   B型 3.52.81.9 3528，1210型
   C型 6.03.22.5 6032，1808型
   D型 7.34.32.8 7343，1812型
   （元件体标记竖线侧为正极，与二极管相反）

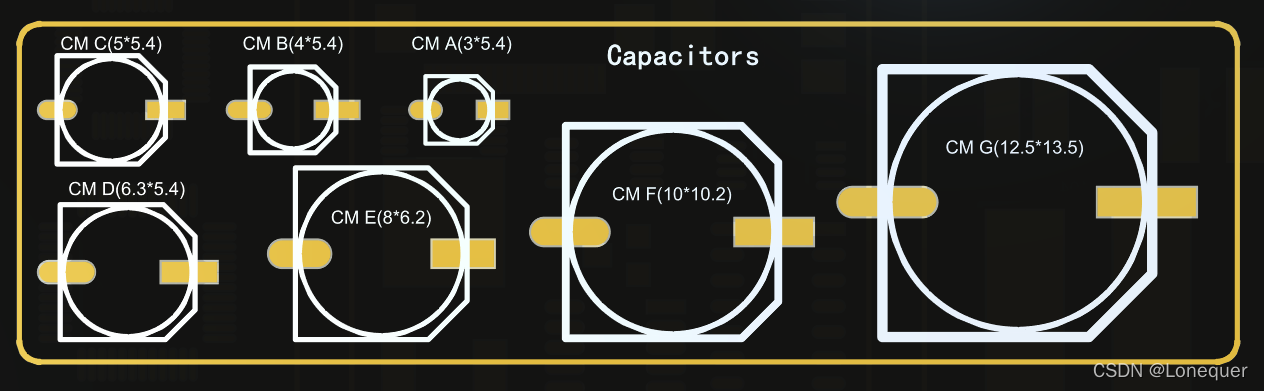

   电解电容：A型、B型、C型、D型…直尺表面表明清晰，不再赘述。
   （元件体黑色标记侧为负极，与二极管相同）



5. 常用电感封装

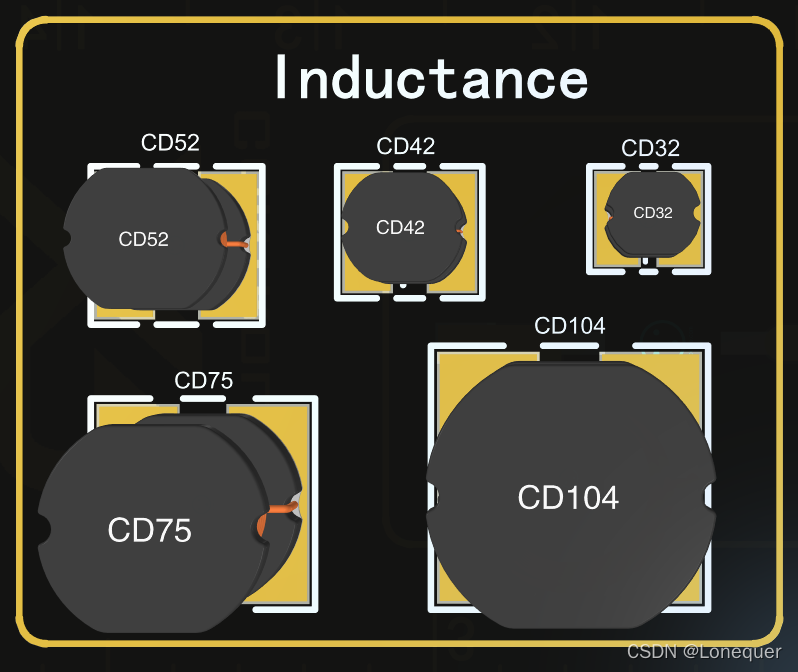

   电感是能够把电能转化为磁能而存储起来的元件。电感一般分为贴片电感、工字电感、磁片电感、插件电感等，该PCB直尺放置的为常用的贴片工字电感封装：CD32、CD42、CD52、CD75、CD104。（CD表示工字电感）


6. 量角器设计

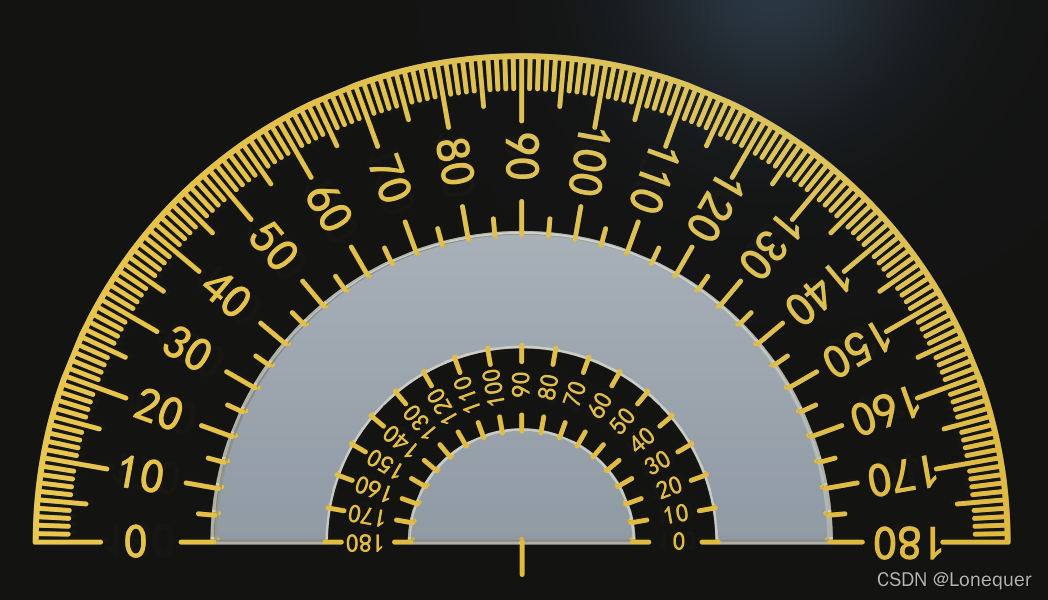

   量角器的刻度主要采用特殊粘贴-阵列粘贴（快捷键：E+A）精确放置。为了方便使用，我将两环刻度之间进行了挖槽（在Keepout层绘制槽的边缘，选中后按快捷键T+V+B），这样能够更加精确的量出角度。


7. 过孔

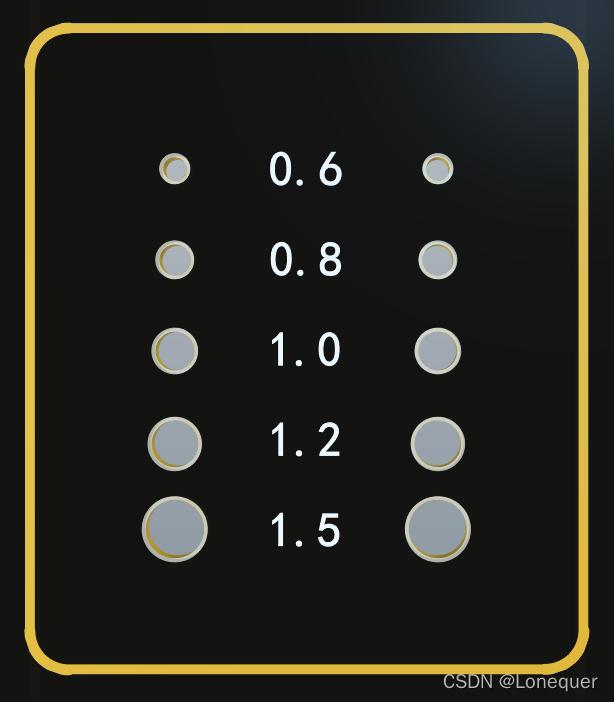

   过孔用于连接各层之间的印制电路。过孔一般遵循外径=（内径*2±2mil）的原则，这样能够使信号更好的传输。该直尺放置了0.6mm、0.8mm、1.0mm、1.2mm和1.5mm的过孔。


8. 线宽及对应电流参数表

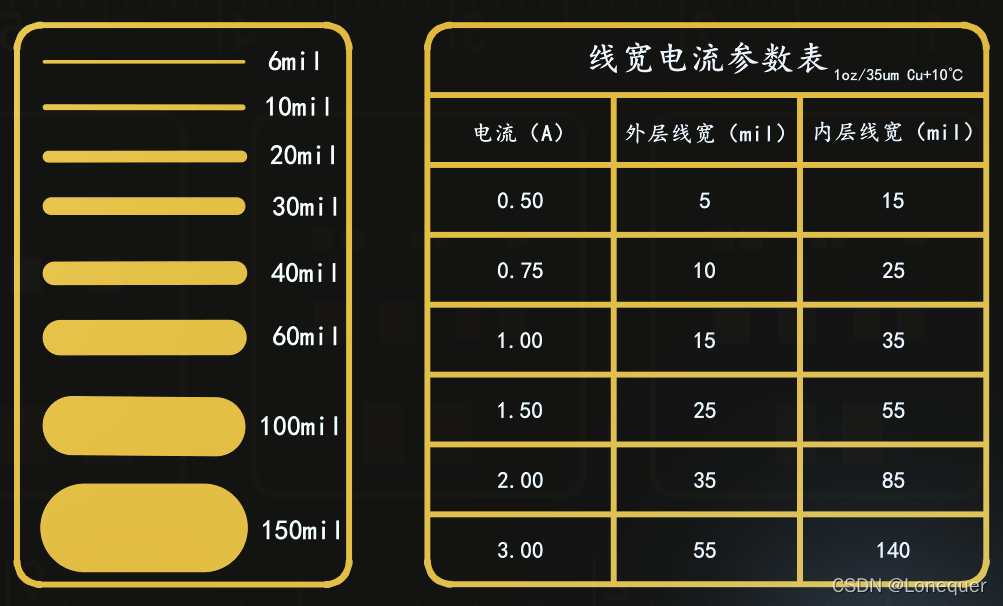

   线宽的大小与过流能力的强弱相关。在PCB走线中一般采用增大线宽或开窗镀锡来增大过流能力。该线宽参数表在PCB一般工艺制造下的估值参数表。


9. Logo添加

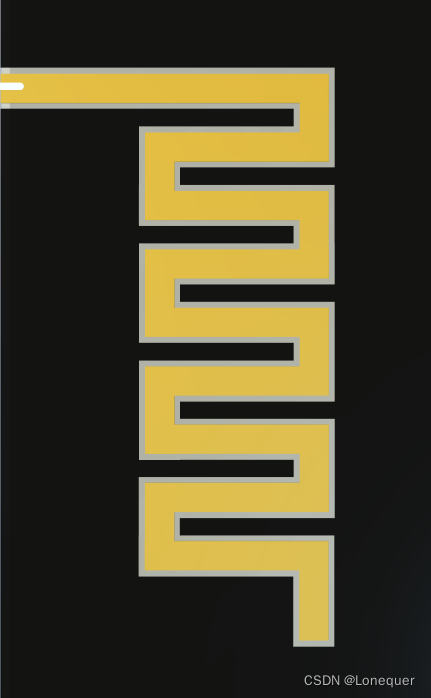

   在即将制造完自己心爱的PCB直尺时，想必大家一定想添加自己喜欢的Logo和自己的签名，对于该直尺我也添加了实验室的logo，比较个性的天线和无铅，环保等丝印。添加logo我主要用了Altium运行脚本的强大功能，如果你也想拥有自己的logo，那就赶快关注公众号，回复关键字“logo脚本”，获取脚本吧！




                                                                                        本文基于AD21制


---

作开源内容
Logo脚本：
关注公众号回复关键字：logo脚本
PCB信仰直尺：
关注公众号回复关键字：PCB信仰直尺
大家可以基于我的制作，添加自己的创新，成为属于自己PCB信仰直尺。

---
