4.1 指令系统的发展和性能要求

4.1.1 指令系统的发展

程序——用于解决实际问题的一系列的指令;
指令——使计算机执行某种操作的命令；
从组成的层次结构来说，计算机的指令可分为如下3类：
微指令：微程序级的命令，它属于硬件；
机器指令（指令）：可完成一个独立的算术或逻辑运算；
宏指令：由若干条机器指令组成的软件指令，它属于软件；　
指令系统：一台计算机中所有机器指令的集合。
由机器的硬件结构直接决定，影响机器的适用范围。

计算机指令系统的发展过程：
50年代
只有定点加减、逻辑运算、数据传送、转移等十几至几十条指令。
60年代后期
增加了乘除运算、浮点运算、十进制运算、字符串处理等指令，指令数目多达一二百条，寻址方式也趋多样化。
出现了系列计算机。
70年代末期
复杂指令系统计算机(CISC)、精简指令系统计算机(RISC)
早期的X86处理器（486之前）都是CISC指令系统；
奔腾系列CPU使用了RISC和CISC构架相结合的办法；

系列计算机：
基本指令系统、基本体系结构相同的一系列计算机；
但具体的器件、结构和性能都不会完全相同；
一般，新机种在各方面要优于旧机种。
一个系列往往有多种型号，各型号计算机的指令系统是向下兼容的。
新机种的指令系统包含旧机种的全部指令；
如Pentium系列PC机。

CISC

CISC（complex instruction set computer）
采用复杂的的指令系统，来达到增强计算机的功能、提高机器速度的目的。
特点：
指令系统复杂庞大，指令数目多；
指令格式多，指令字长不固定，多种寻址方式；
CPU内采用专用寄存器，指令访存不受限制；
各种指令的执行时间相差很大；
大都采用微程序控制器；

RISC

RISC（Reduced instruction set computer）
从简化指令系统和优化硬件设计的角度来提高系统的性能与速度。
RISC指令系统的主要特点：
选取使用频率高的简单指令；
指令长度固定，指令格式少，寻址方式种类少；
采用流水线技术；
使用较多的通用寄存器，减少访存；
控制器以组合逻辑控制为主；
采用优化编译技术；

4.1.2 指令系统性能的要求

完备性
常用指令齐全，编程方便；
有效性
程序占用内存少，运行速度快；
规整性
指令和数据的使用规则统一，易学易记；
规整性包括以下三方面的要求：
对称性：所有指令的操作数都可使用各种寻址方式；
匀齐性：一种操作性质的指令可以支持各种数据类型；
指令格式和数据长度的一致性：方便处理和存取；
兼容性
同一系列的低档计算机的程序能够在新的高档计算机上运行。

4.2 指令格式

指令的一般格式：
指令字（简称指令）
表示一条指令的机器字。
指令格式
指令字用二进制代码表示的结构形式，由操作码字段和地址码字段组成。

在这里插入图片描述
操作码字段：表征指令的操作特性与功能；
地址码字段：通常指定参与操作的操作数的地址。

4.2.1 操作码

操作码字段的位数取决于指令系统的规模；
操作码的类型：
固定长度的操作码
特征：所有指令长度均相同。
优点：控制简单，速度快，适用于指令条数不多的场合。
可变长度的操作码
特征：利用操作码扩展技术将操作码扩展到地址码字段，使各类指令的操作码长度不相同；
优点：充分利用软硬件资源，适用于大规模的指令系统。

4.2.2 地址码

一条指令格式中有几个地址码字段，就称为是几地址指令；
零地址指令 OP
无任何操作数运算，如NOP、HALT等指令。
单操作数运算：隐含一个操作数，如Acc
OP (Acc) ->Acc

一地址指令
单操作数运算： OP (A1) -> A1
双操作数运算：隐含一个操作数，如Acc
(Acc) OP (A1) ->Acc/A1

两地址指令
功能： (A1) OP (A2) -> A1
按操作数的寻址方式可分为RR型、RS型、SS型三种。
三地址指令
功能： (A1) OP (A2) -> A3
多地址指令（如四地址）
这类指令功能强，一般用高档小型机或中大型机，用于实现成批数据处理，字符串处理、向量或矩阵运算指令等。

两地址指令的分类(根据操作数的物理位置分)\

存储器-存储器（SS）型指令
A1、A2均为存储单元；
这类指令的执行需要多次访存。
寄存器-寄存器（RR）型指令
A1、A2均为寄存器（通用寄存器、专用寄存器）；
这类指令的执行不需要访存。
寄存器-存储器（RS）型指令
A1、A2中一个为寄存器，一个为存储单元；
执行此类指令时，既要访问内存单元，又要访问寄存器。

操作码扩展

对于地址码较少的指令，把它们的操作码扩充到不用的地址码字段；
既充分利用指令字的各字段，又在不增加指令长度的情况下扩展操作码的长度。

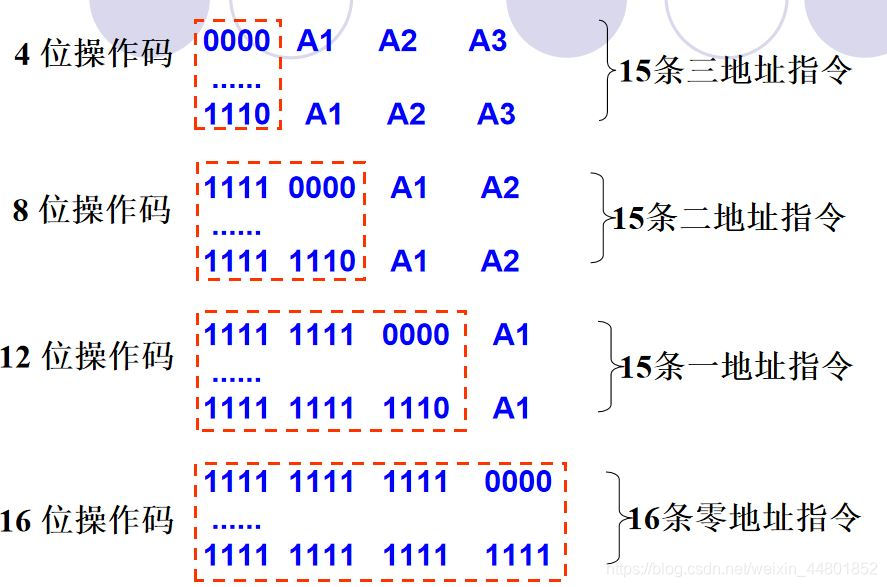

设某指令长16位，包括4位基本操作码字段和3个4位地址码字段。
在这里插入图片描述
若全是三地址指令，则最多能有多少条指令？
操作码为4位的，则指令条数为24=16。

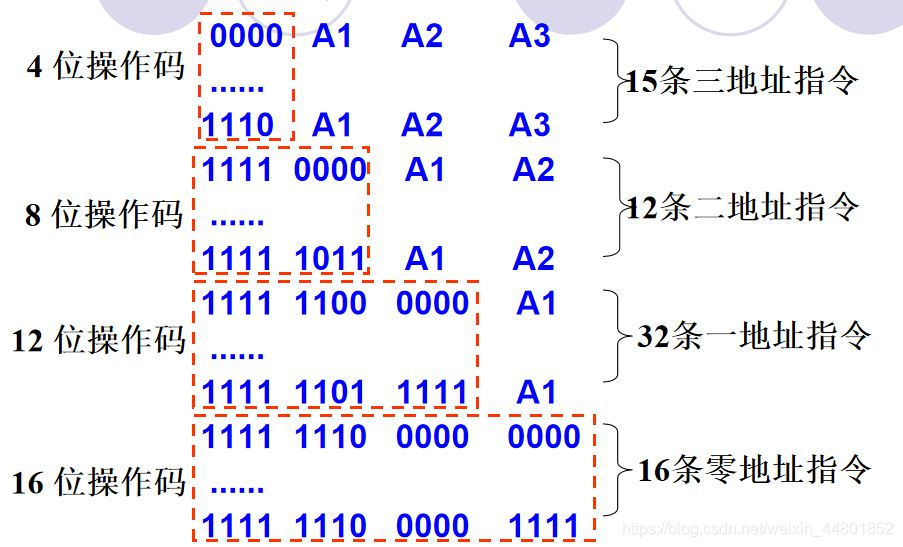

若三地址指令需15条两地址指令需15条单地址指令需15条零地址指令需16条应如何安排？
若采用固定操作码，则需要6位操作码编码；
若操作码编码仍采用4位，则可使用操作码扩展技术；

在这里插入图片描述

4.2.3 指令字长度

机器字长
运算器一次能处理的二进制数的位数。
指令字长
一个指令字中包含二进制代码的位数；
指令字长由操作码长度、操作数长度和个数共同决定。
指令有半字长、单字长、双字长、多字长等不同的长度类型；
指令系统可分为等长指令字结构、变长指令字结构两种；
等长指令字执行时，控制器容易解析，但指令类型受限；
变长指令字执行时，控制器解析复杂，但指令类型灵活；

4.2.4 指令助记符

指令助记符
使用3~4个英文缩写字母来表示的指令操作码。
在不同的计算机中，指令助记符的规定是不一样的；
指令助记符只是指令操作码字段的一种表示方法；
机器内部保存的还是二进制代码形式的机器指令；
由汇编或编译程序，将助记符翻译成机器代码。

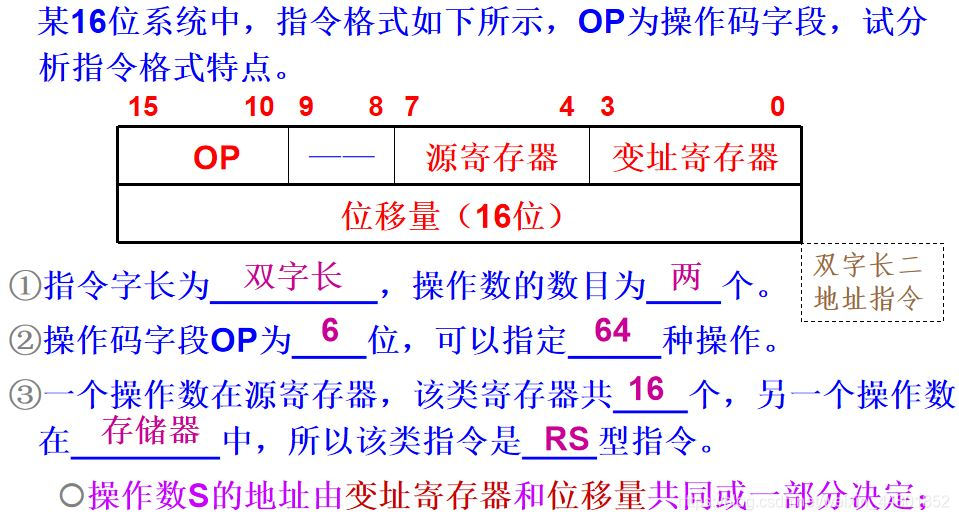

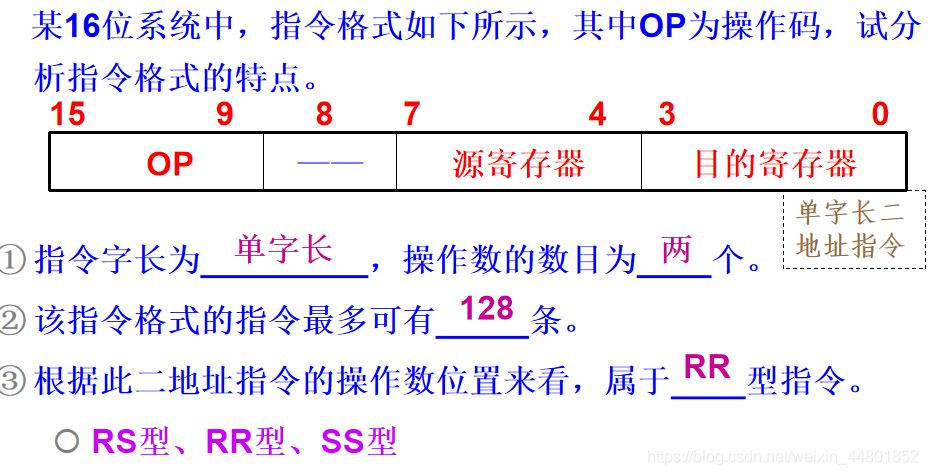

4.2.5 指令格式举例

在这里插入图片描述

4.3 操作数类型

机器指令对数据进行操作，数据通常分为以下四类：
地址数据如各类指令中的存储单元寻址方式
通过某种运算确定的操作数的有效地址；
数值数据如各类指令中的立即数寻址方式
各种数制、各种编码数据；
压缩十进制数；
文本数据或字符数据；
逻辑数据如各类指令中的标志位判断部分
由若干二进制位组成，每位的值可以是1或0。

4.4 指令和数据的寻址方式

4.4.1 指令的寻址方式

顺序寻址方式
当程序执行的流向不发生变化时，指令的寻址方式；
由程序计数器/指令指针寄存器记录所要执行指令的地址；
一般在每次取指之后，其值加本条指令所占存储单元数；
跳跃寻址方式
当程序执行的流向发生变化时，指令的寻址方式；
程序计数器的内容由本条指令给出，而不是顺序改变；
直接寻址方式：指令中给出要转向的有效地址
相对寻址方式：指令中给出要转向单元与当前单元的偏移量

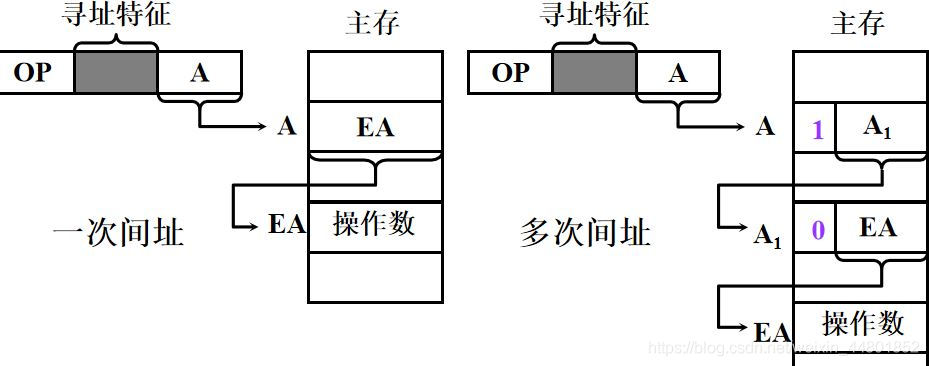

间接寻址方式：指令中给出保存要转向地址的寄存器或存储单元

练习题

1、某计算机存储器按字编址（16位），读取这条指令后，PC的值自动加1，则说明该指令的长度是（ B ）个字节。
A．1 B．2 C．3 D．4
2、设某存储器按字编址，相对寻址的转移指令占两个字节，第一个字节是操作码，第二个字节是相对位移量（用补码表示）。每当CPU从存储器取出一个字节时，即自动完成PC+1PC。
（1）设当前PC的内容为2003H，要求转移到200AH，则该转移指令第二个字节的内容应为（ A）。
A．05H B．06H C．07H
（2）若PC的内容为2008H，要求转移到2001H，则该转移指令第二个字节的内容应为（ A）。
A．0F7H B．0F8H C．0F9H
