Canvas学习笔记五 - 变形 Transformations

一 、状态的保存和恢复 Saving and restoring state

Canvas状态存储在栈中，每当save()方法被调用后，当前的状态就被推送到栈中保存。可以调用任意多次 save方法。每一次调用 restore 方法，上一个保存的状态就从栈中弹出，所有设定都恢复。
其中绘画状态包括如下：

• 当前应用的变形（即移动，旋转和缩放）
• 以及下面这些属性：strokeStyle, fillStyle, globalAlpha, lineWidth, lineCap, lineJoin, miterLimit, lineDashOffset, shadowOffsetX, shadowOffsetY, shadowBlur, shadowColor, globalCompositeOperation, font, textAlign, textBaseline, direction, imageSmoothingEnabled
• 当前的裁切路径（clipping path）

方法	描述
save()	保存画布(canvas)的所有状态
restore()	save 和 restore 方法是用来保存和恢复 canvas 状态的，都没有参数。Canvas 的状态就是当前画面应用的所有样式和变形的一个快照。

save和restore的结合使用

function draw() {
  var ctx = document.getElementById('canvas').getContext('2d');

  ctx.fillRect(10, 10, 480, 480);
  ctx.save(); // 保存一

  ctx.fillStyle = '#87ceeb';
  ctx.fillRect(50, 50, 400, 400);
  ctx.save(); // 保存二

  ctx.fillStyle = '#3498dbaa';
  ctx.fillRect(100, 100, 300, 300);

  ctx.restore(); // 恢复保存二
  ctx.fillRect(150, 150, 200, 200);

  ctx.restore(); // 恢复保存一
  ctx.fillRect(220, 220, 60, 60);
}

二、移动 Translating

用来移动 canvas 和它的原点到一个不同的位置。translate 方法同时让我们可以任意放置这些图案，而不需要在 fillRect() 方法中手工调整坐标值。

在做变形之前先保存状态是一个良好的习惯。大多数情况下，调用 restore 方法比手动恢复原先的状态要简单得多。

方法	描述
translate(x, y)	translate 方法接受两个参数。x 是左右偏移量，y 是上下偏移量。

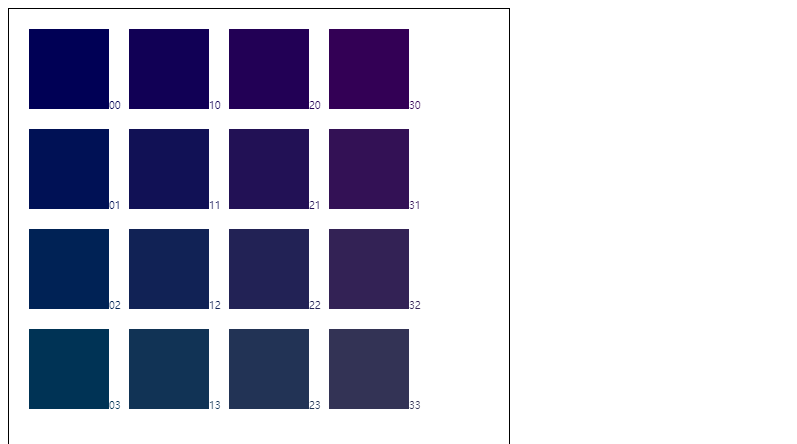

function draw() {
  var ctx = document.getElementById('canvas').getContext('2d');
  for (let i = 0; i < 4; i++) {
    for (let j = 0; j < 4; j++) {
      ctx.save(); // 在translate移动之前进行保存，目的是可以回到初始的状态，重新绘制下一个。
      ctx.fillStyle = `#${j}${i}5`;
      ctx.fillText(`${j}${i}`, j * 100 + 100, i * 100 + 100);
      ctx.translate(j * 100 + 10, i * 100 + 10);
      ctx.fillRect(10, 10, 80, 80);
      ctx.restore();
    }
  }
}

三、旋转 Rotating

它用于以原点为中心旋转 canvas。

方法	描述
rotate(angle)	这个方法只接受一个参数：旋转的角度(angle)，它是顺时针方向的，以弧度为单位的值。

function draw() {
  var ctx = document.getElementById('canvas').getContext('2d');
  ctx.translate(250, 250);

  for (var i = 1; i < 6; i++) {
    ctx.save();
    ctx.fillStyle = 'rgb(' + 51 * i + ',' + (255 - 51 * i) + ',255)';

    for (var j = 0; j < i * 6; j++) {
      ctx.rotate((Math.PI * 2) / (i * 6));
      ctx.beginPath();
      ctx.arc(0, i * 30, 10, 0, Math.PI * 2, true);
      ctx.fill();
    }

    ctx.restore();
  }
}

四、缩放 Scaling

用它来增减图形在 canvas 中的像素数目，对形状，位图进行缩小或者放大。
画布初始情况下， 是以左上角坐标为原点的第一象限。如果参数为负实数， 相当于以x 或 y轴作为对称轴镜像反转（例如， 使用translate(0,canvas.height); scale(1,-1); 以y轴作为对称轴镜像反转， 就可得到著名的笛卡尔坐标系，左下角为原点）。

方法	描述
scale(x, y)	scale 方法可以缩放画布的水平和垂直的单位。两个参数都是实数，可以为负数，x 为水平缩放因子，y 为垂直缩放因子，如果比1小，会缩小图形， 如果比1大会放大图形。默认值为1， 为实际大小。

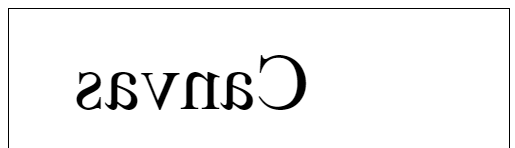

function draw() {
  var ctx = document.getElementById('canvas').getContext('2d');
  ctx.font = '80px Times New Roman';
  ctx.save();
  ctx.scale(-1, 1);
  ctx.fillText('Canvas', -300, 100);
  ctx.restore();
}

五、变形 Transforms

这个方法允许对变形矩阵直接修改。

方法	描述
transform(a, b, c, d, e, f)	这个方法是将当前的变形矩阵乘上一个基于自身参数的矩阵
setTransform(a, b, c, d, e, f)	这个方法会将当前的变形矩阵重置为单位矩阵，然后用相同的参数调用 transform 方法。如果任意一个参数是无限大，那么变形矩阵也必须被标记为无限大，否则会抛出异常。从根本上来说，该方法是取消了当前变形,然后设置为指定的变形,一步完成。
resetTransform()	重置当前变形为单位矩阵，它和调用以下语句是一样的：ctx.setTransform(1, 0, 0, 1, 0, 0);

参数说明：

• a (m11)：水平方向的缩放
• b(m12)：竖直方向的倾斜偏移
• c(m21)：水平方向的倾斜偏移
• d(m22)：竖直方向的缩放
• e(dx)：水平方向的移动
• f(dy)：竖直方向的移动

function draw() {
  var ctx = document.getElementById('canvas').getContext('2d');

  var sin = Math.sin(Math.PI/6);
  var cos = Math.cos(Math.PI/6);
  ctx.translate(100, 100);
  var c = 0;
  for (var i=0; i <= 12; i++) { // 控制渲染几瓣
    c = Math.floor(255 / 12 * i);
    ctx.fillStyle = "rgb(" + c + "," + c + "," + c + ")";
    ctx.fillRect(0, 0, 100, 10);
    ctx.transform(cos, sin, -sin, cos, 0, 0);
  }

  ctx.setTransform(-1, 0, 0, 1, 100, 100);
  ctx.fillStyle = "rgba(255, 128, 255, 0.5)";
  ctx.fillRect(0, 50, 100, 100);
}
