数据包分片原理

一、背景

   在【iP基本概念】章节中，我们谈到了有关IP头部的一些信息，其中一个信息称为分片，那么IP数据包在传输过程中为什么要分片呢？这是因为标准定义了一个数据帧最多能够携带的数据载荷大小，如果不定义那么就会导致较大的数据包在网络设备中处理效率较低，且长时间处理某个数据包也会让其他数据包无法得到处理，也就无法得到网络服务。

二、什么是MTU

    这个时候就不得不提到MTU这个概念了，MTU（Maximum Transmission Unit）称为最大传输单元，限制数据帧的最大长度。由于MTU在不同网络中长度会有变化，所以IP数据包分片的目的是适应各个不同网络的MTU长度。发送数据时，IP数据包的长度只有小于或等于该接口的MTU值，报文才不会被分片处理，否则就会进行分片。IP头部处理分片的字段如【图1】所示，具体含义见【4.IP基本概念（一）】章节

图1

    所以当数据包比链路最大传输单元大时，就可以被分解为很多的足够小片段，以便能够在链路上进行传输。在以太网中缺省MTU值为1500。

三、分片具体分析

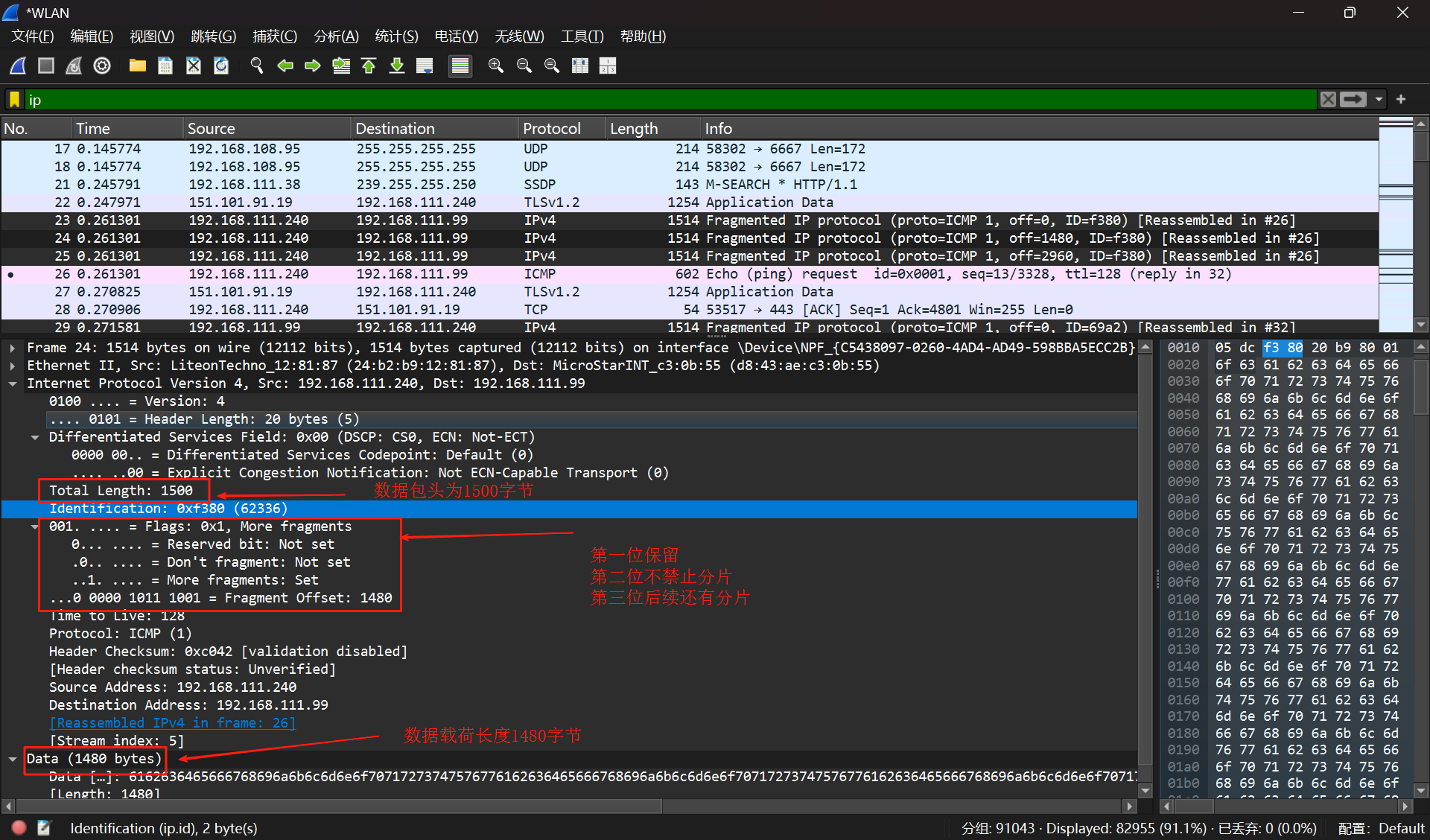

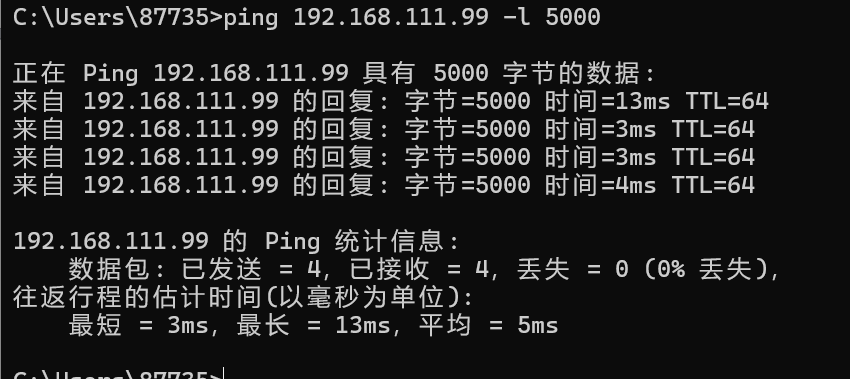

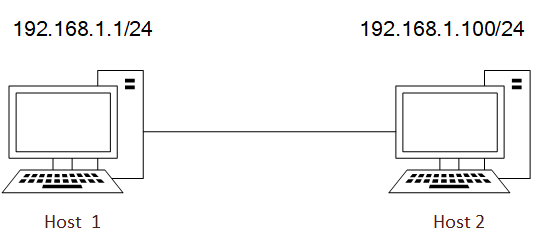

    以ICMP报文为例，发送一个数据载荷为5000字节的数据包

图2

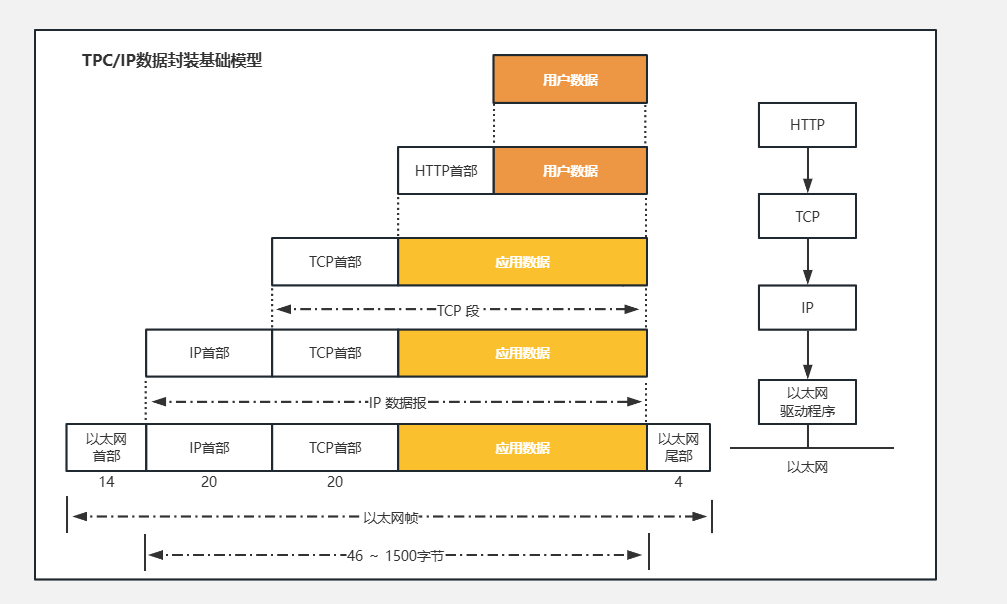

        结合之前所讲的数据的封装与解封装，我们可以得知，ICMP报文属于网络层，此时报文的封装如下图所示：

图3

    从【图3】很明显能看出，当前这个流量对于数据链路层来说，数据载荷长度远远超过了接口的MTU缺省值（以太网1500字节），所以此时IP需要进行分片，那么具体怎么分片的呢，如下图所示：

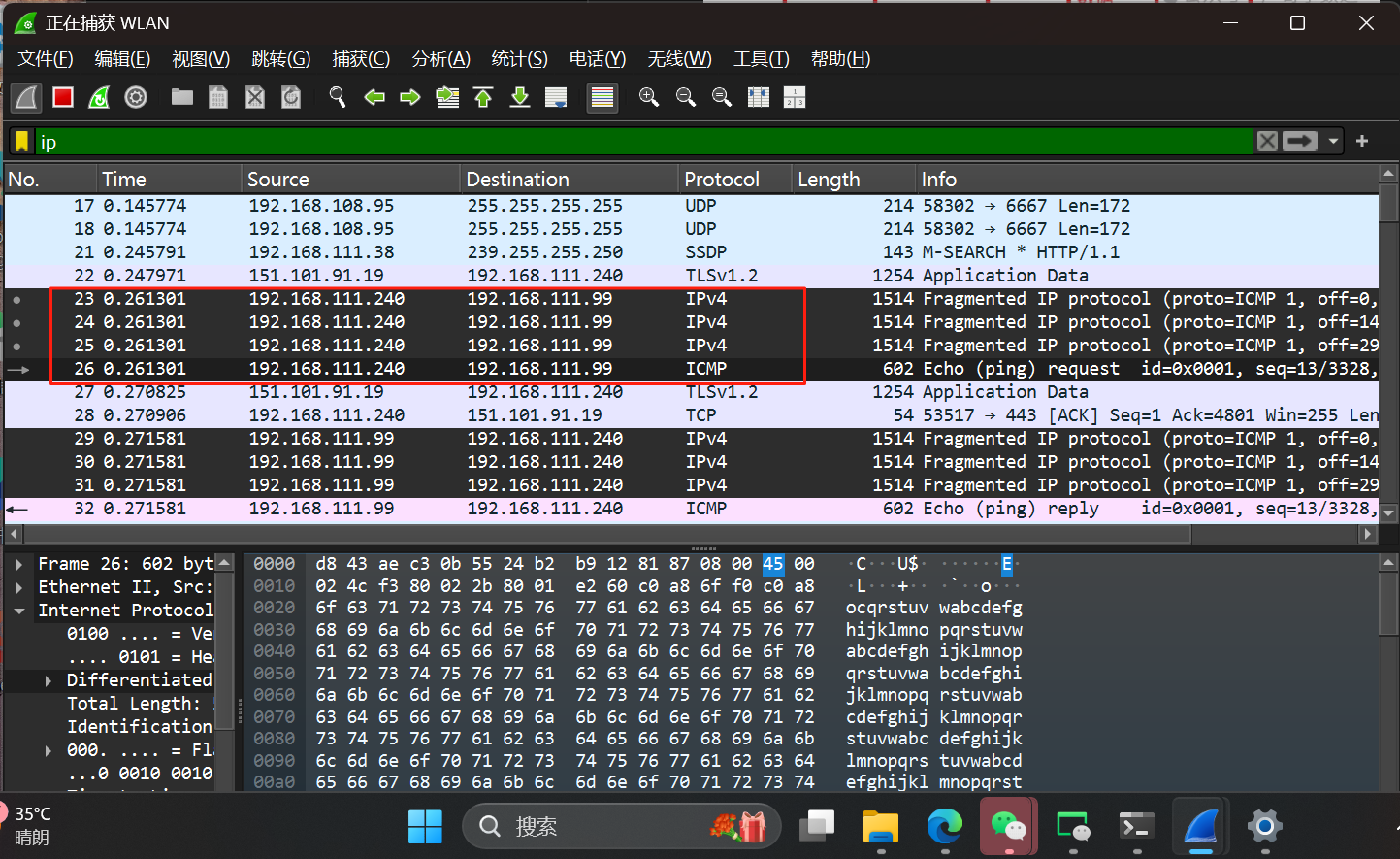

数据包的完整结构：

图4

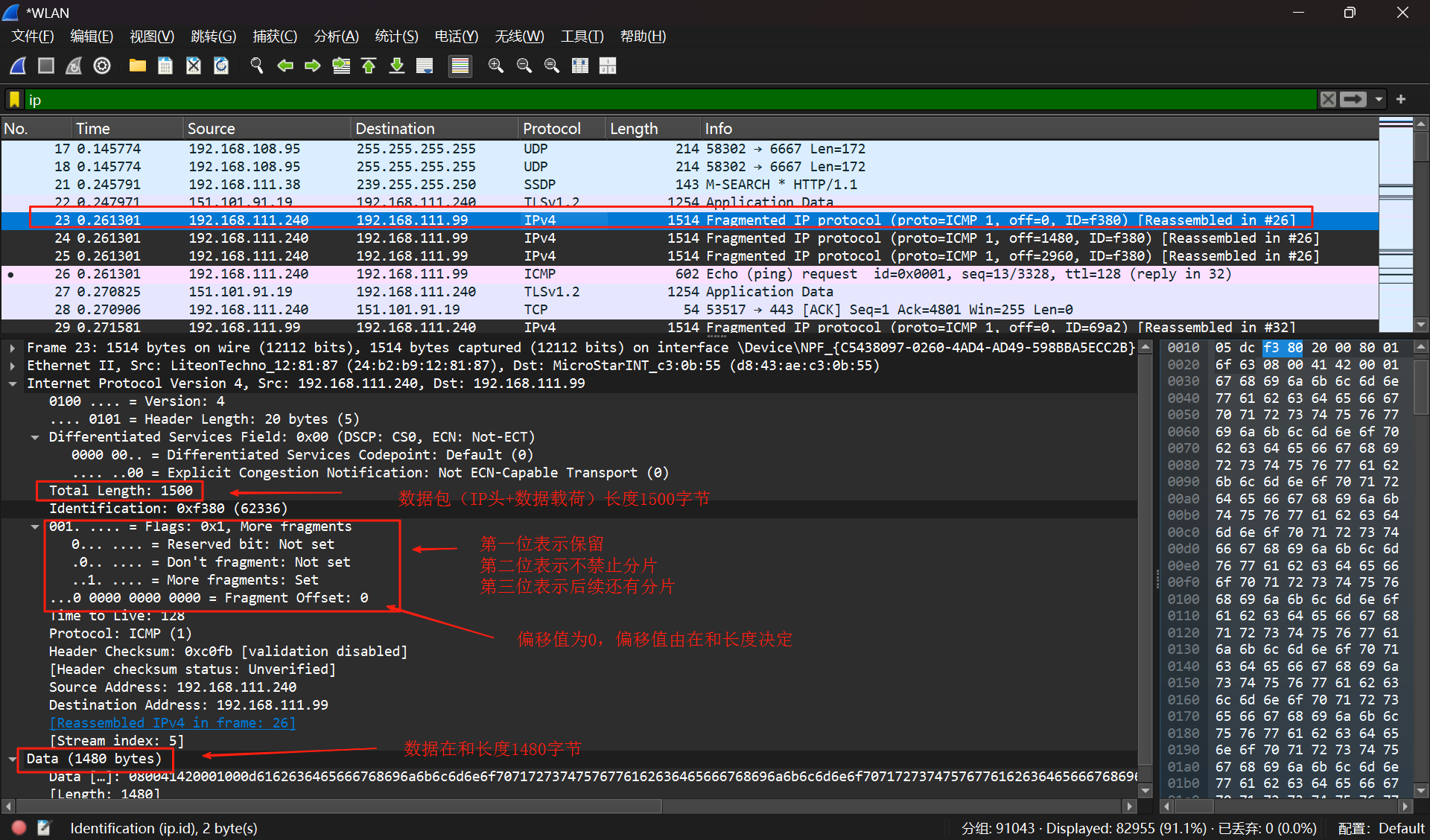

第一个分片具体信息：

图5

第二个分片具体信息：

图6

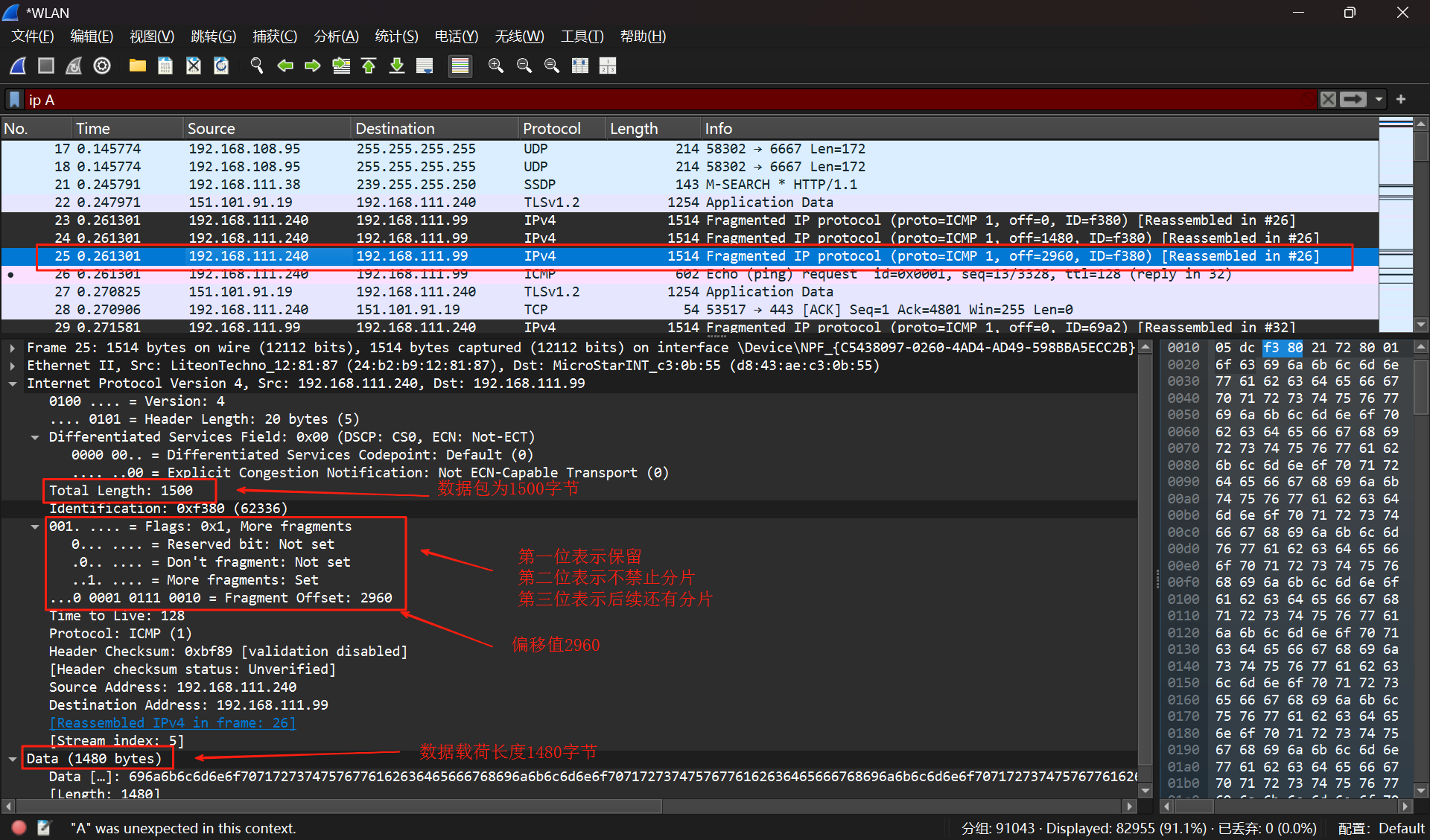

第三个分片具体信息：

图7

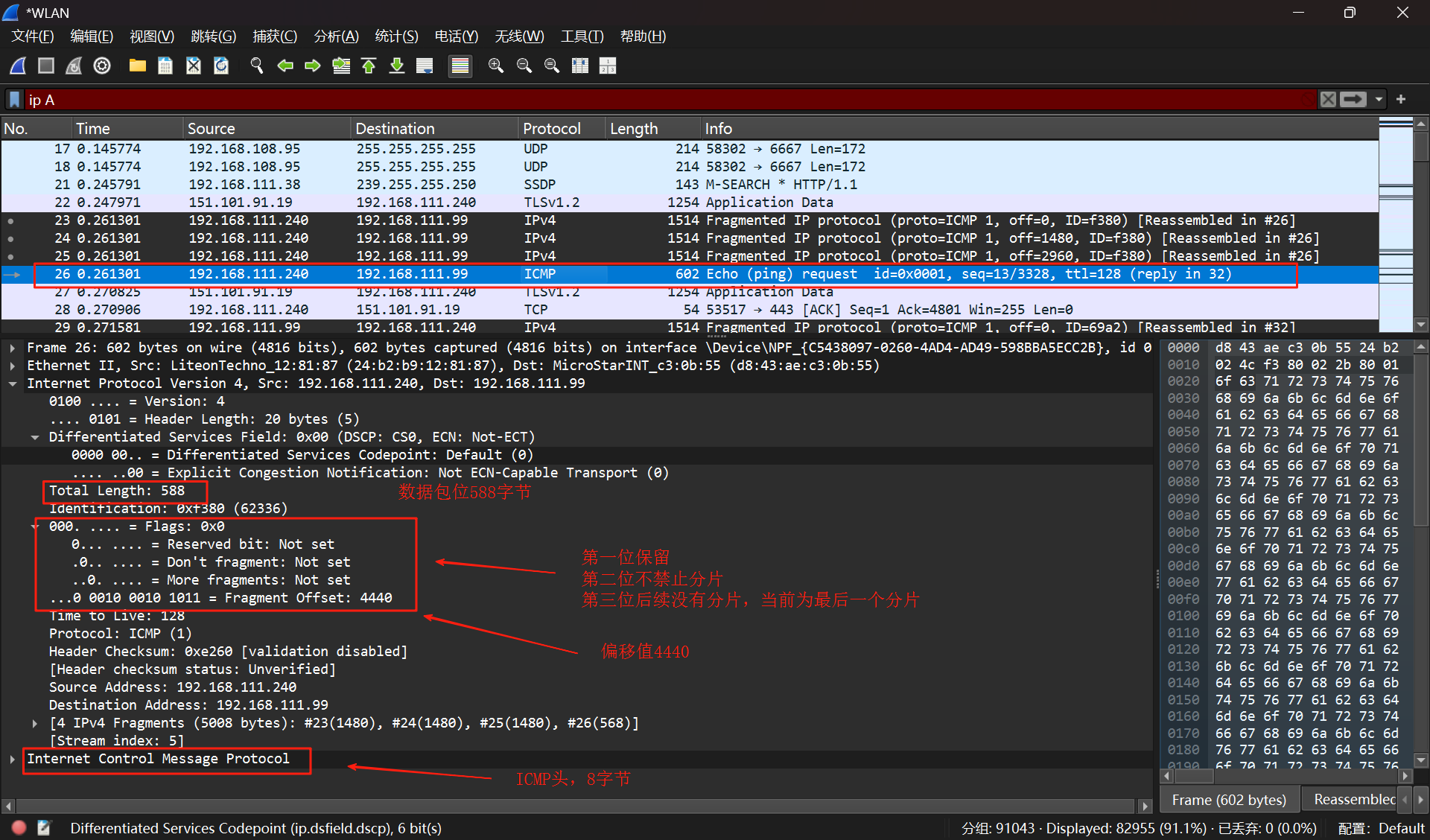

最后一个分片具体信息：

图8

从上图所示，得出如下结论：

    1.分片偏移值=上一个分片偏移值+本分片的数据载荷，用于标识该分片

    在完整数据包中的位置；

    2.由Flags的第二标志位和第三标志位后续有没有分片以及能不能被分片；

    3.数据包分片时，并不会将数据包平均地分片，而是在单个数据包长度为

    1500字节时才会将超出的数据载荷进行分片
