PCB板的绘制原来是这样完成的——布局

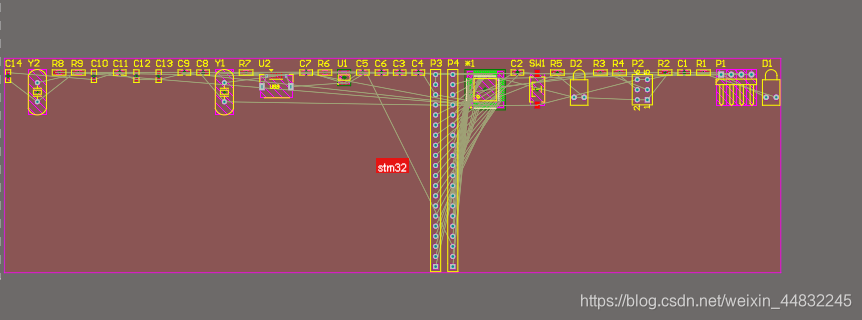

1、把原理图导入PCB板

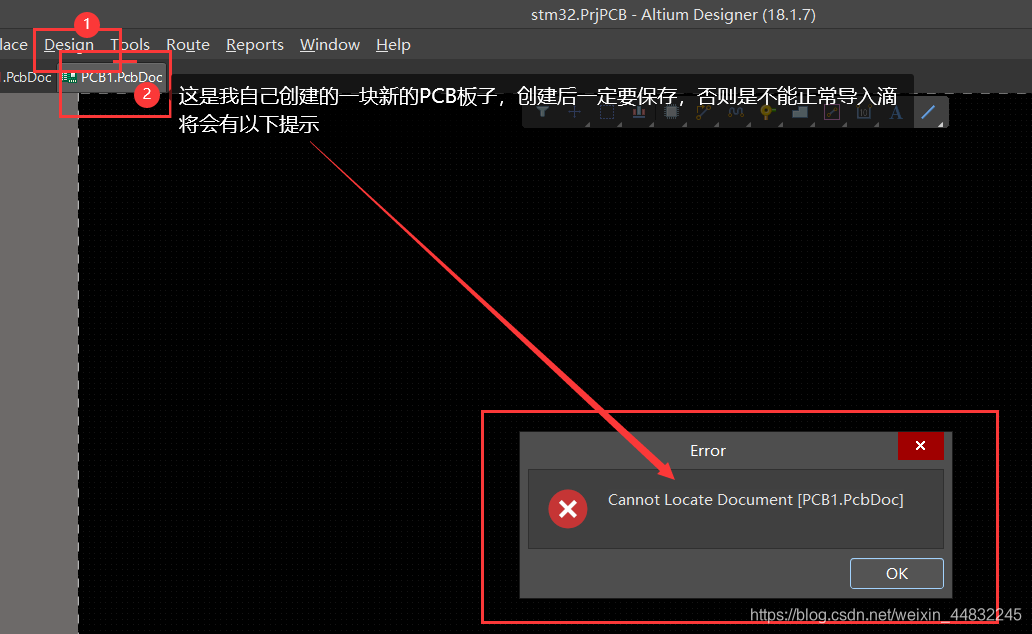

• 注：创建后一定要保存了才能导入

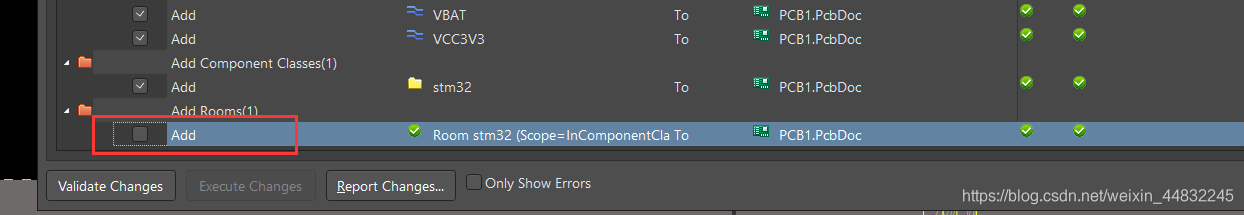

把这个钩去掉之后不会出现那一块紫红色的区域，如果在导入的时候忘记勾选了，也可以手动直接删除。
删除后板子如下:

• 当然这一步不是必须的，我只是觉得紫红色的区域有点影响绘图，如果你觉得它对你没什么影响，你完全可以不用管。

2、布局

（1）把元件移动到板子周围

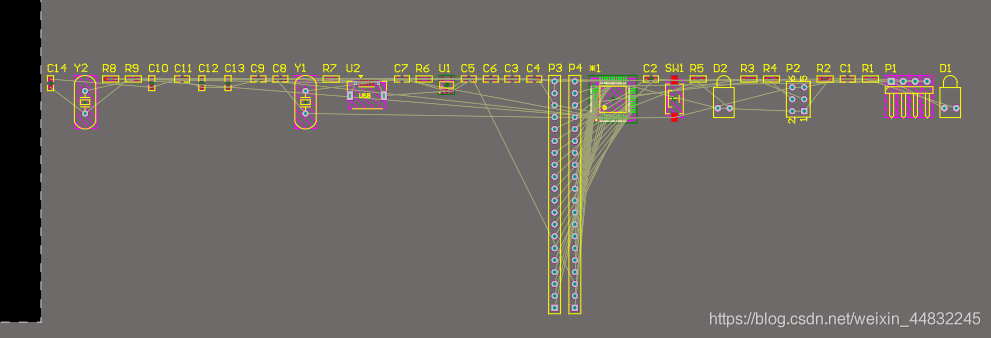

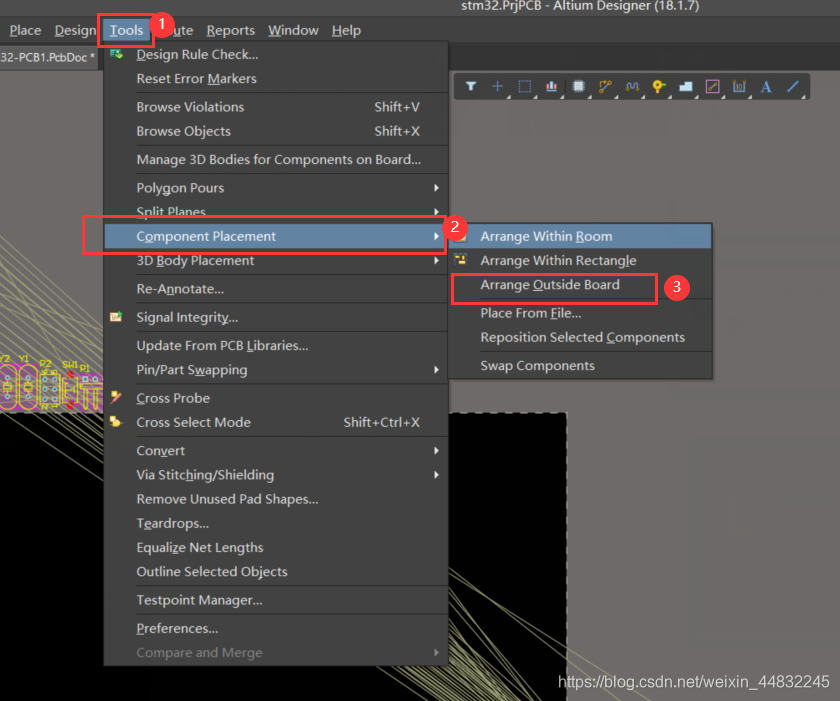

首先选中所有元件，在进行如上设置以后会发现，所有元器件都会到板子的周围

（2）规划板子的形状—在Mechanical层进行操作

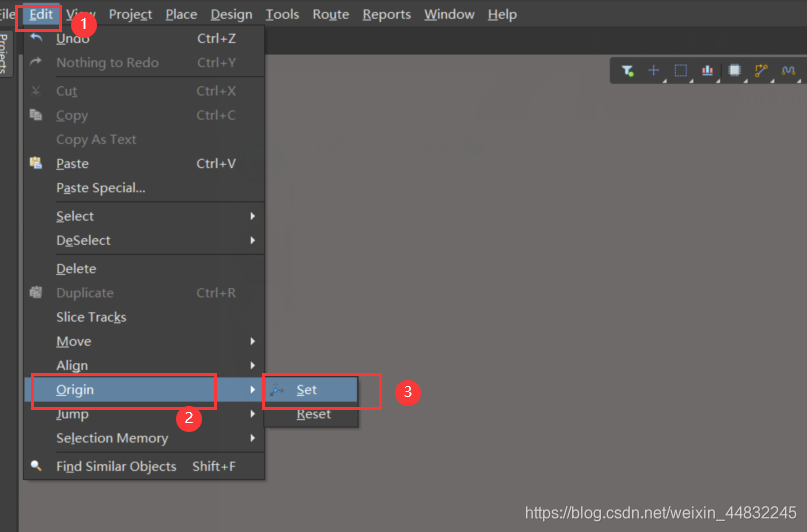

a.选择一个原点，放在任何位置都可

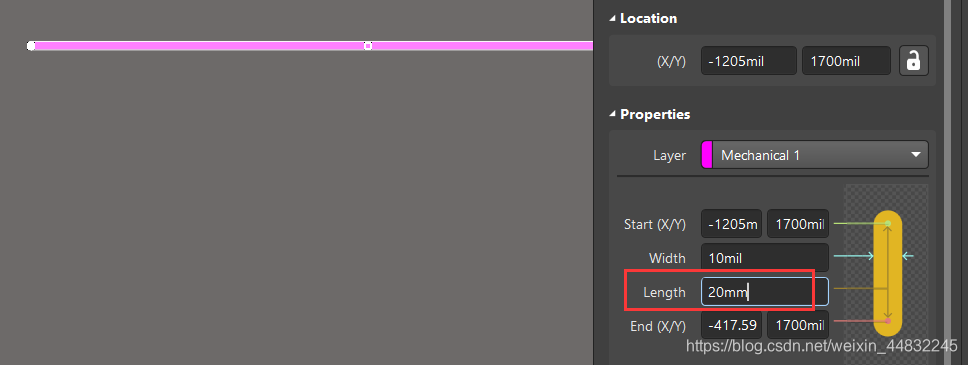

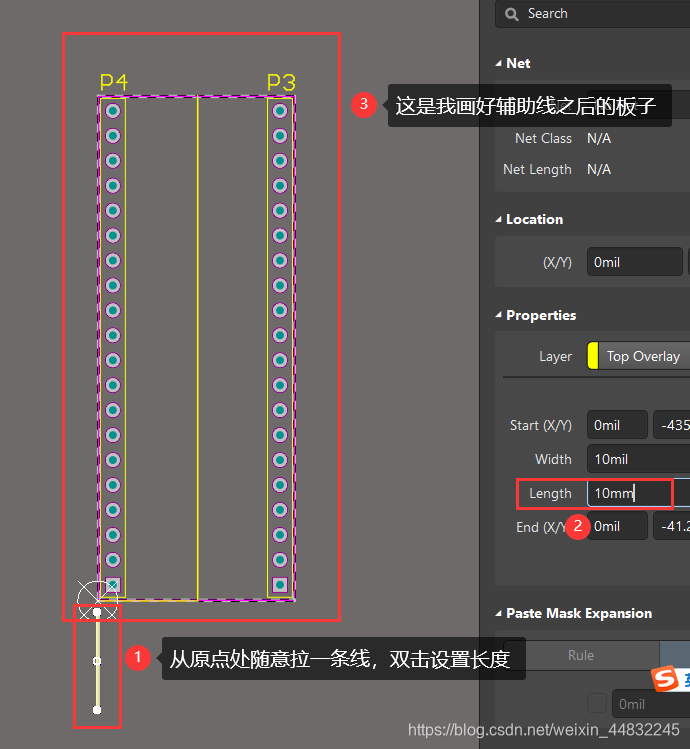

b.从刚刚放置的原点处引出一条线，并进行相关设置（双击设置）

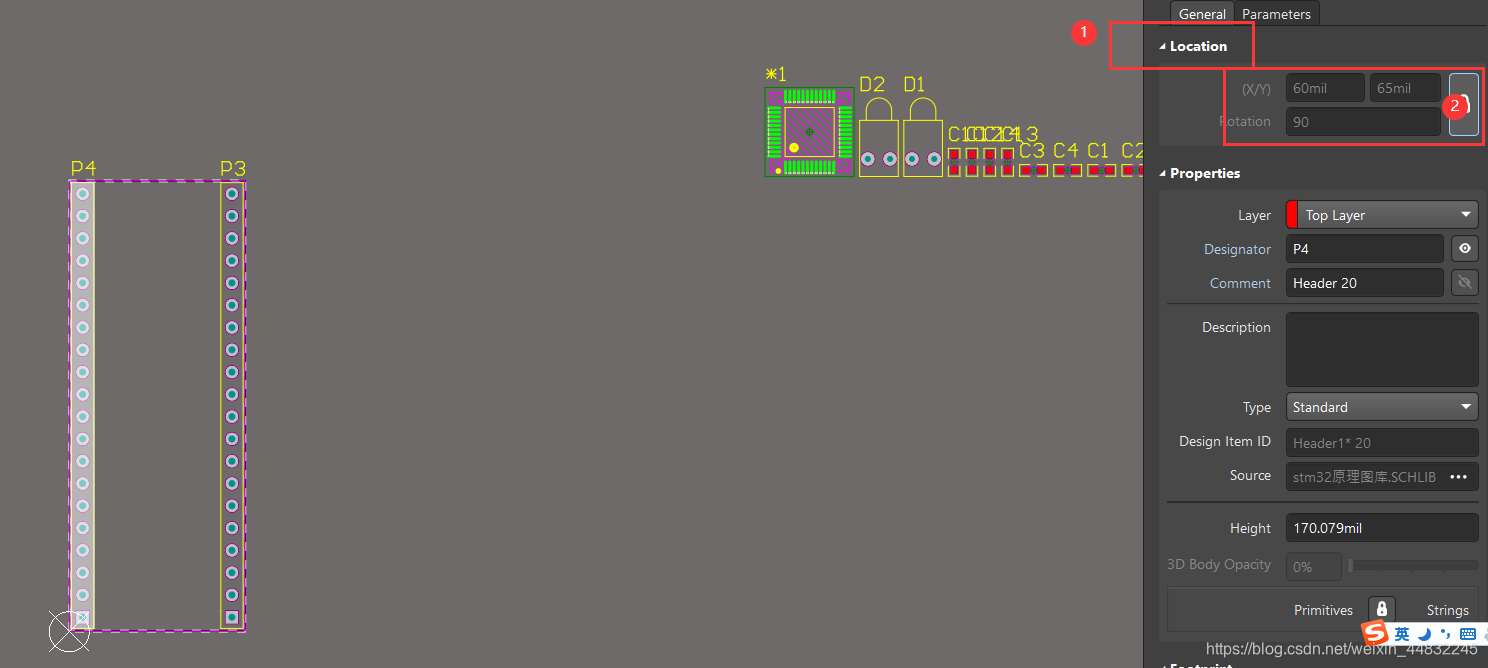

c.放置排针，确定板子大小

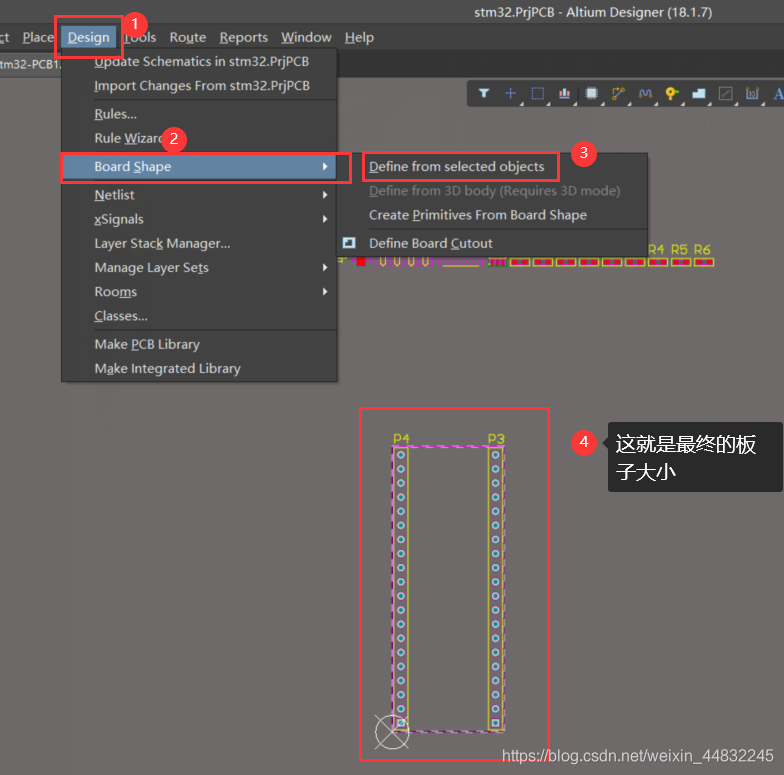

• 将两个排针用线完全框住之后，就可以进行如下操作了，当然也可以先设置框图的大小在来放置排针，这都是没有什么影响的。
• 在放置元件的过程中，可以先选择元件，放置到大概位置后在通过方向键进行微调。
• 这里注意要先把四条线选择好，形成一个板子的框型

• 谨防在以后元件的移动中，不小心移动了我们放置好的元件，我们采取以下措施将原件进行位置锁定处理


（3）把所有元件放置在规划好的PCB板中去

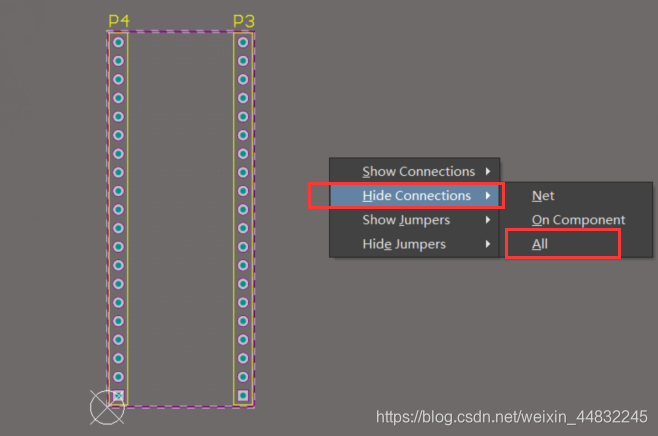

• 为避免视觉上的影响，用下列方法去掉所有飞线(快捷键N后就会弹出来以下可选项)


a.为了美观，先做辅助线（在Top Overlay层做辅助线）

b.放置元器件

• 原则上可以随意放置，但是最好先放置大的原件，放置时一个模块一个模块的放置，放置完成后再去放置另一个模块

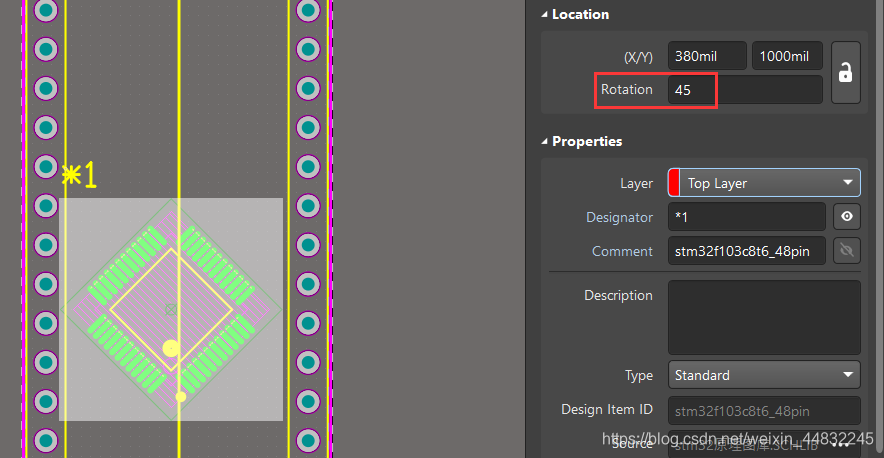

• 在放置的时候用下图的方法可以更改旋转的角度，这样再次按空格时只会旋转45度

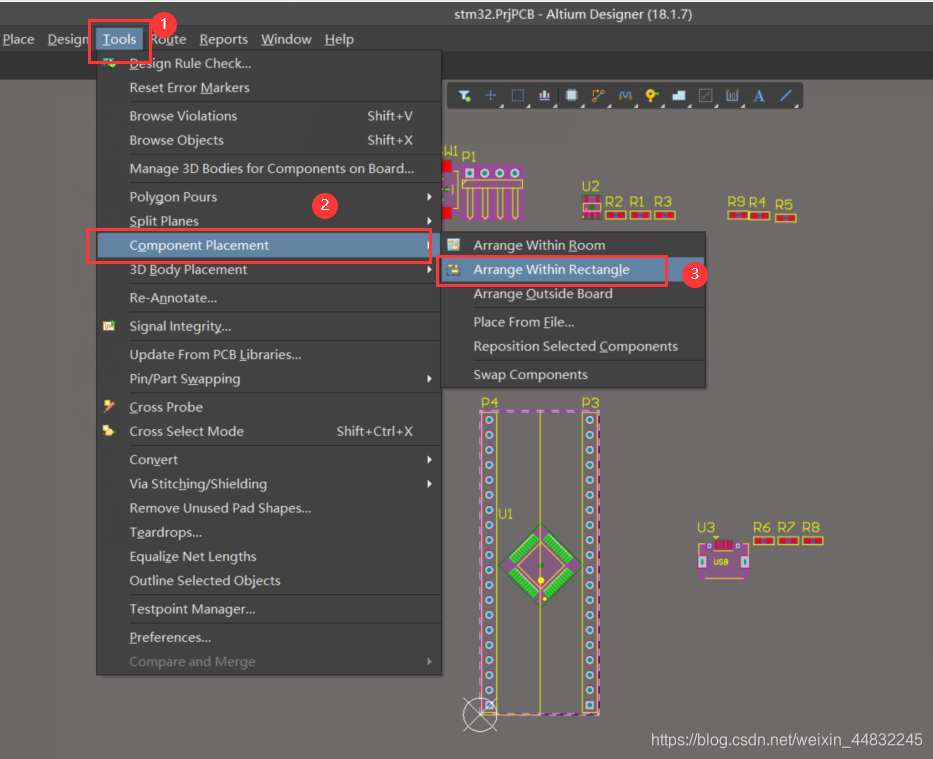

c.为了方便，选择画一个矩形框把该模块的所有原件给包进去后,分模块进行放置

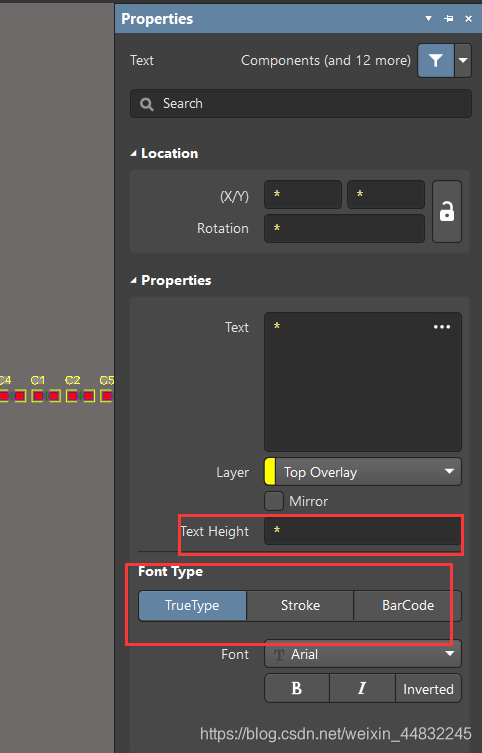

d.修改字体大小

• 寻找相似项（原件选择后，右击即可看到寻找相似项的选项），上面两个方框均修改字体的大小

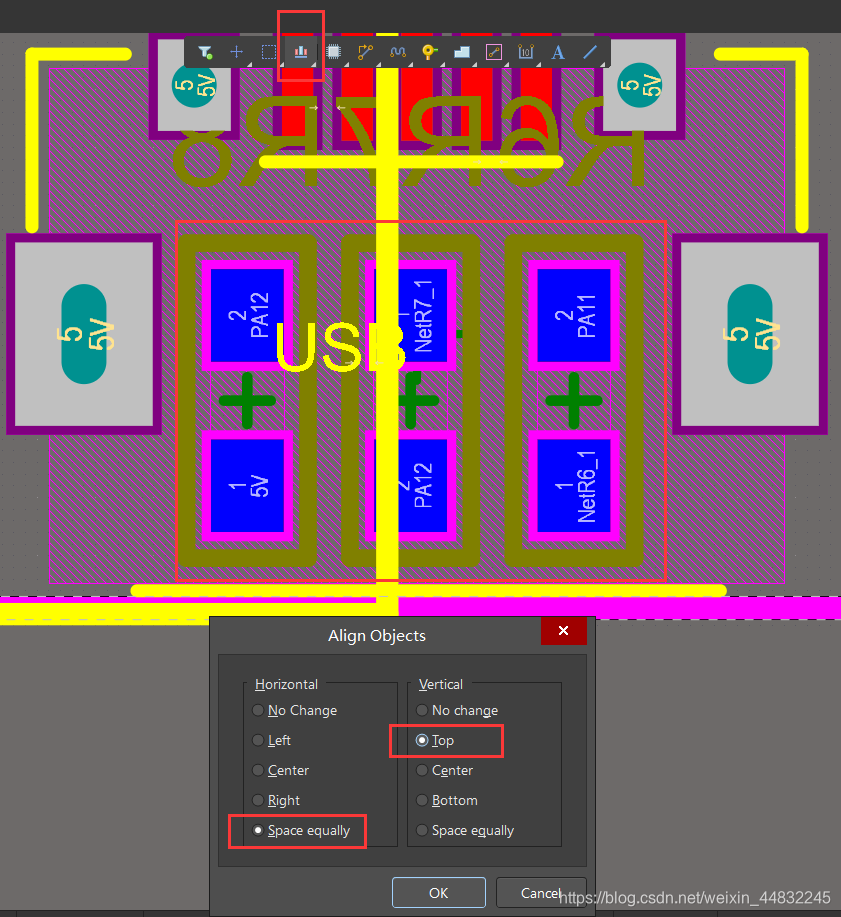

e.放置电阻，水平方向均匀分布，竖直方向顶部对其

• 这里放置电阻时有两层，USB是放在顶层的，所以我们要把电阻放在底层，只需要选择电阻，拖进去然后按L键就会自动到底层去，我们会发现，如果没有到底层去，芯片会显示绿色，绿色代表有错

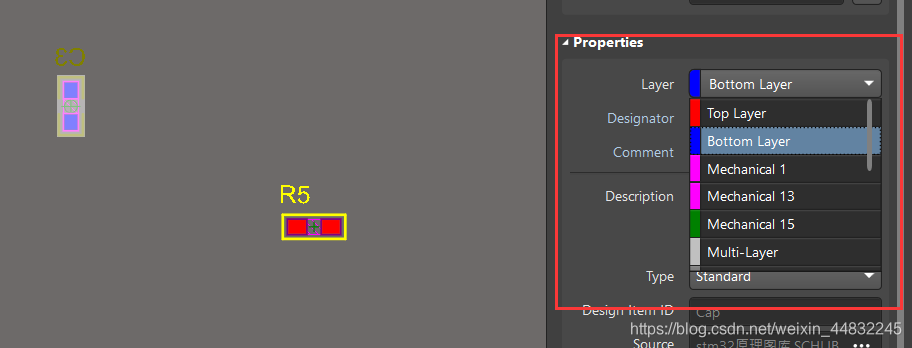

  -当快捷键不给力时，可以手动设置为底层（双击元件）


• 绘制时可随时按3查看3D效果，按3后接着按住shift不放按鼠标右键就可以进入自由旋转视图模式，按2退出

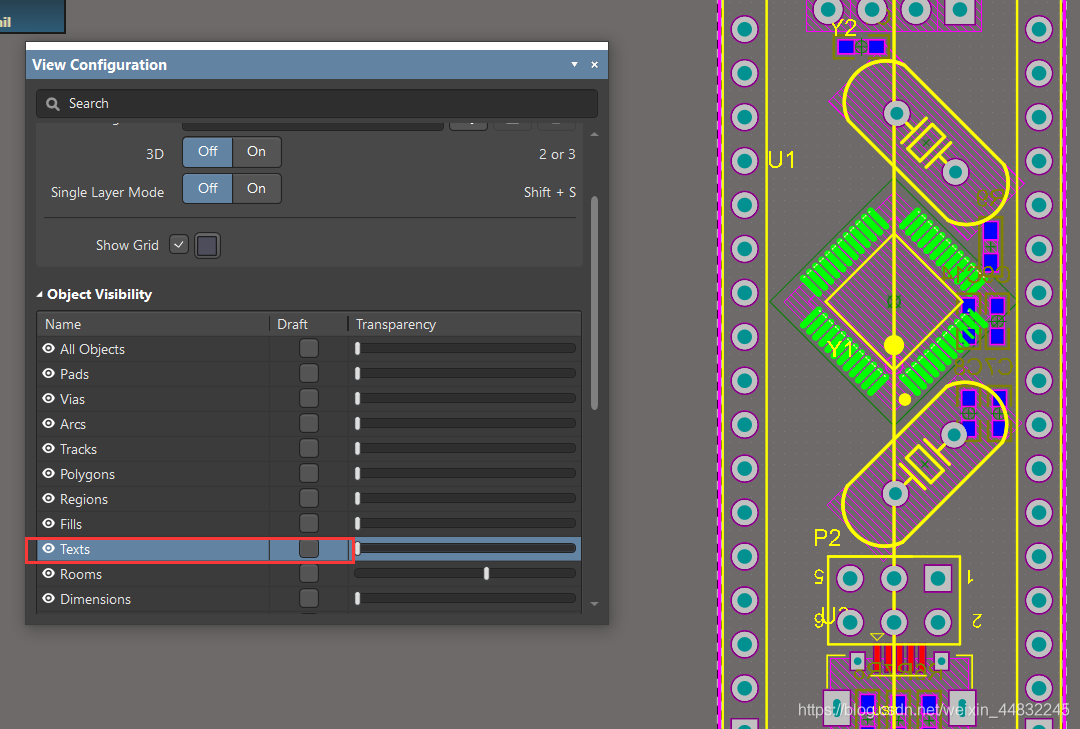

不想看见元件标号时，可用以下方法去除（快捷键Ctrl+D）

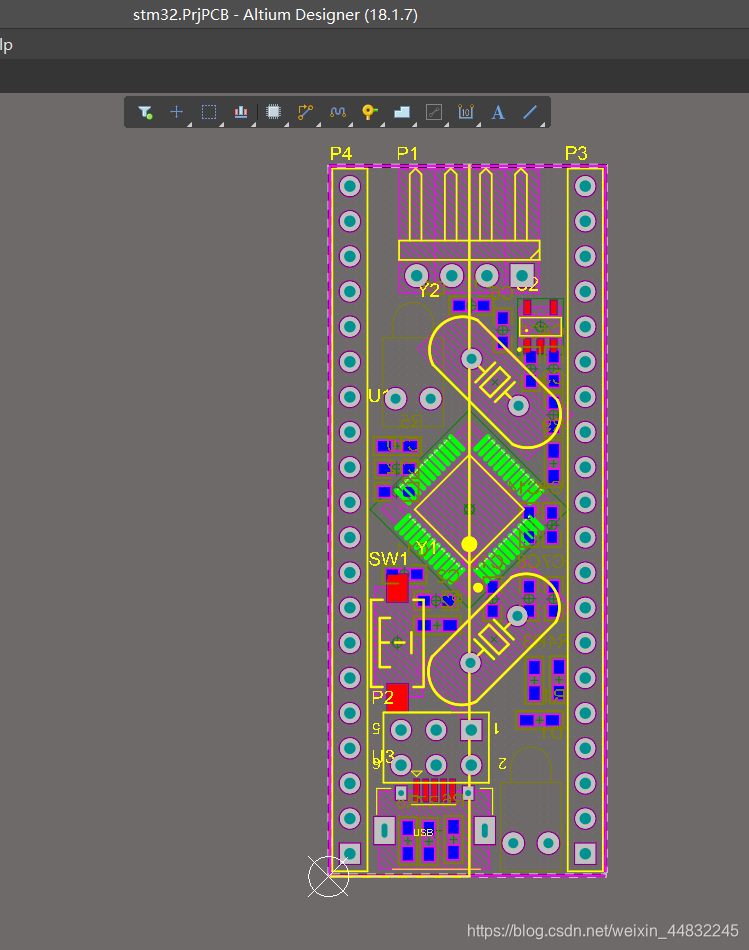

到此为止，这块板子的布局就完成了，布局如图：

• 可能有的同学发现这里芯片位置显示绿色在报错，这是由于电器规则没有设置的原因，只要我们最后设置了电器规则，报错自动会消失，电器规则的设置我们放在后面讲解

总结：

绘制一块PCB板的步骤

• 1、原理图绘制
  a.元器件的放置（关于原理图库可以去网上下载，也可以创建自己的原理图库，创建步骤参考以下链接）
  b.网络编号：就是把相应的引脚连接起来
  c.封装添加：借助封装管理器（快捷键：T+G）
  d.编译：检查是否有错
  e.导入到PCB中
  注：关于PCB的绘制，详见我前面博客的内容链接如下：
  链接:
  (1)stm32原理图绘制
• 2、PCB绘制
  a.布局：把原件放在板子里面对其进行布局
  b.布线：对其进行连线，在布线之前需要设置一定规则
  c.覆铜：布线完成后覆铜时也要设置规则
  d.电气规则检查：可能会报错，这时也可能是由于规则没有设置好的原因，也要进行规则设置
  总结常见操作：
  （1）原件的旋转角度设置（双击元件即可设置）
  （2）最好放置一个原件就锁定一个原件，避免不小心移动带来不必要的麻烦
  （3）在放置多个电阻、电容这种小器件时，要常用水平分布均匀，顶部对其这样的操作，使板子更美观
  （4）按住shift滚动鼠标，进行原理图左右移动
  按住ctrl滚动鼠标，进行原理图放大缩小
  （5）按住shift，选择原件，可以同时选择多个原件
