python画图|stairs()楼梯图基础教程

【1】引言

前程已经完成了使用step()函数绘制步进图的学习，今天我们会更近一步，学习楼梯图的绘制。

前述学习内容可以通过下述链接直达：

python画图|步进图基本教程_python步进-CSDN博客

【2】官网教程

点击下述链接，直达官网：

stairs(values) — Matplotlib 3.9.2 documentation

官网链接简洁高效，我们对此进行解读。

【3】代码解读

首先引入画图和计算模块：

import matplotlib.pyplot as plt  #引入绘图模块
import numpy as np #引入计算模块

然后定义画图风格， 并给出数组来定义楼梯高度：

plt.style.use('_mpl-gallery') #定义绘图风格

# make data
y = [4.8, 5.5, 3.5, 4.6, 6.5, 6.6, 2.6, 3.0] #定义楼梯的高度

 然后直接定义要画图，并绘制楼梯图：

fig, ax = plt.subplots() #定义要画图

ax.stairs(y, linewidth=2.5) #绘制楼梯图

最后设置坐标轴并输出图像：

ax.set(xlim=(0, 8), xticks=np.arange(1, 8),
       ylim=(0, 8), yticks=np.arange(1, 8)) #设置坐标轴

plt.show() #输出图形

运行代码后的图像为：

图1

【4】代码改写

首先小数画图风格限制，将下述代码改为注释：

#plt.style.use('_mpl-gallery') #定义绘图风格

#ax.set(xlim=(0, 8), xticks=np.arange(1, 8),
       #ylim=(-0, 1), yticks=np.arange(1, 8)) #设置坐标轴

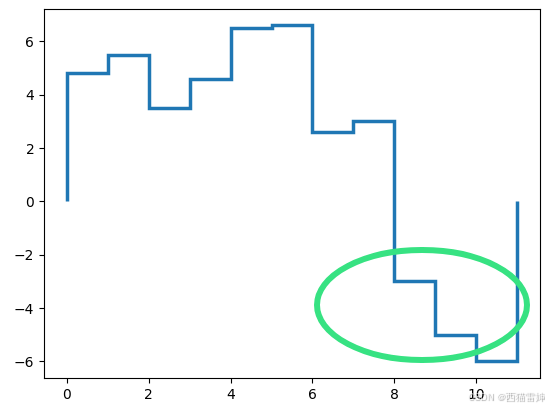

然后在数组y的定义中增加一部分负数：

y = [4.8, 5.5, 3.5, 4.6, 6.5, 6.6, 2.6, 3.0,-3,-5,-6] #定义楼梯的高度

运行代码后获得图像为：

图2

至此的完整代码为：

import matplotlib.pyplot as plt  #引入绘图模块
import numpy as np #引入计算模块

#plt.style.use('_mpl-gallery') #定义绘图风格

# make data
y = [4.8, 5.5, 3.5, 4.6, 6.5, 6.6, 2.6, 3.0,-3,-5,-6] #定义楼梯的高度
#t=np.linspace(0,8,100)
#y=np.sin(t)
# plot
fig, ax = plt.subplots() #定义要画图

ax.stairs(y, linewidth=2.5) #绘制楼梯图

#ax.set(xlim=(0, 8), xticks=np.arange(1, 8),
       #ylim=(-0, 1), yticks=np.arange(1, 8)) #设置坐标轴

plt.show() #输出图形

至此的测试效果表明：

stairs()函数所画楼梯“高度”对正数和负数均适用；

starirs()函数按照顺序输出图像，且楼梯的起始和结束高度都是0；

starirs()函数是按照(x[n-1],x[n])范围内绘制第n个楼梯。

注：

stairs()函数和step()函数不同：

step()函数需要给出X轴取值和对应Y轴取值，

step()函数有三种绘制“步进楼梯高度”的方式：pre((x[i-1], x[i])区间取值 y[i]），mid((x[i-0.5], x[i+0.5])区间取值 y[i]），post((x[i], x[i+1])区间取值 y[i]）

【5】总结

掌握了stairs()函数绘制楼梯图的技巧。
