彼络机床通讯网关联网使用说明（6）

添加激光切割机

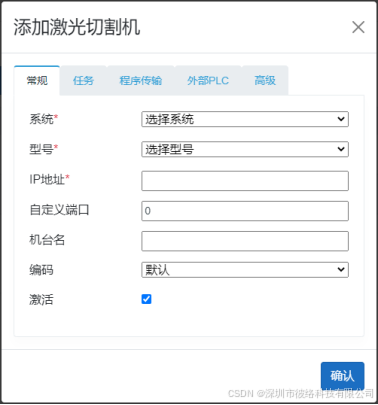

点击左上角添加激光切割机按键。弹出“添加激光切割机”窗口，包含“常规”，“任务”，“程序传输”，“外部PLC”，“高级”等标签。用户可以一次设置完所有标签内容，点击确认完成添加，亦可在完成“常规”设置后跳过其它标签，直接点击确认，稍后在“编辑激光切割机”窗口（详见5.3.2.编辑机台）中修改。



常规设置

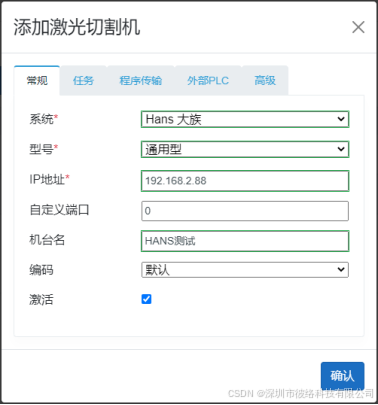

在“添加激光切割机”窗口中，选择“常规”标签，依次选择“系统”，“型号”，输入激光切割机的IP地址，机台名，选择编码等。不同系统型号的激光切割机设置有所区别，下图中以大族为例。其他未提及的设置项如果未在系统上修改预设，可以保持默认设置，否则需要做相应修改。注意窗口中“激活”处于勾选状态，表示该机台处于许可激活状态，即使用一个采集许可证，采集激活；如果取消勾选，则撤回用于该机台的采集许可证，采集暂停，撤回的采集许可证可用于其它机台。编码选项是解析文本信息（PLC数据中的String类数据）时使用的编码，使用错误的编码会导致文本信息显示为乱码。一般保持默认选项即可。



任务设置

在“添加激光切割机”窗口中，选择“任务”标签，勾选可用接口以打开相应机台任务的自动采集功能。许可证中不包括的接口显示“未授权”，无法勾选。开启的任务数会显示在“机台配置”页表格中的“任务数”栏。



此标签用于开启/关闭机台自动采集任务。任务结果可以通过云平台，MODBUS，MQTT，或数据库等方式上传。为了接收机台任务结果，在5.6.通讯配置中，必须在云平台，MODBUS，MQTT，数据库等通讯方式中至少启用并设置一个。机台任务的采集间隔和详细设置可以在5.5.任务配置中设置。任务结果在MODBUS，MQTT，数据库等方式中输出的格式，详见《通讯协议》。通过HTTP协议接口采集则无需设置机台任务。

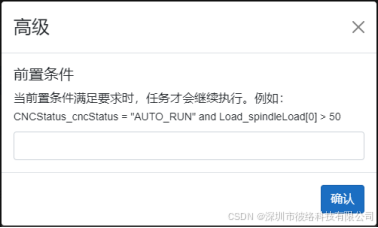

任务右侧高级按键用于设定此任务运行的前置条件，在打开的窗口中输入前置条件后，运行任务前会先检查是否满足前置条件时。只有满足条件时，才会执行对应的采集任务。如保持空白，则默认无前置条件，直接执行任务。前置条件命令详见6.2.2.前置条件。

如设定了前置条件，该任务名右侧会出现蓝色分叉图标

。

启用自动采集PLC数据，需要在勾选后，需要输入目标PLC数据相关命令，详见6.2.1.PLC数据任务。

程序传输设置

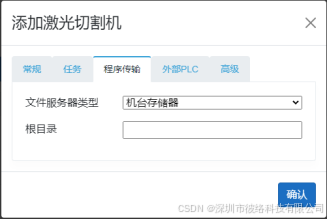

在“添加激光切割机”窗口中，选择“程序传输”标签，设置根目录与文件服务器类型。此标签用于设置文件传输的目标位置。如根目录为空白，则使用默认机台路径为根目录。各机型的默认机台路径不同，详见《通讯协议》2.4.文件传输接口。

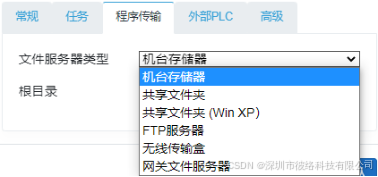

“文件服务器类型”包括“机台存储器”，即机台内置存储器，部分机台支持远程写入外接CF卡（需要指定根目录）；“共享文件夹”与“共享文件夹(Win XP)”，即通过共享文件夹的方式传输文件；“FTP服务器”，即通过FTP方式传输文件;“无线传输盒”是一个外接于机床的存储设备，可通过WiFi连接网关，以及通过USB或RS232连接机床实现文件传输；“网关文件服务器”在网关本地创建一个文件服务器，机床可通过FTP或共享文件夹等方式访问。

如机台存储器空间太小，或机台不支持直接传输程序到机台存储器，可以使用 “网关文件服务器”等方式实现程序传输。亦可通过给机台外接文件服务器硬件，以“共享文件夹”，“FTP服务器”，“无线传输盒”等方式传输程序。



外部PLC设置

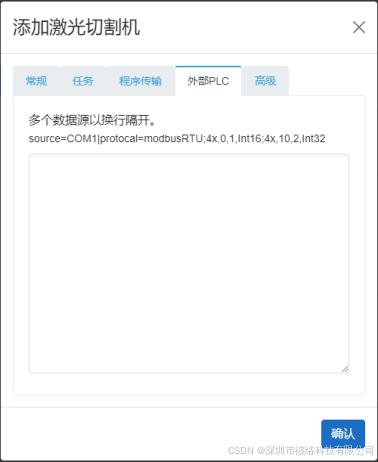

在“添加激光切割机”窗口中，选择“外部PLC”标签，可以通过命令添加外部PLC对机台的周边设备进行数据采集，详见6.2.3.外部PLC数据任务。添加有效的外部PLC数据任务后，即会在重启服务后自动采集。外部PLC数据任务的采集间隔设置，及其获取任务数据的方式与PLC数据任务的相同。

高级设置

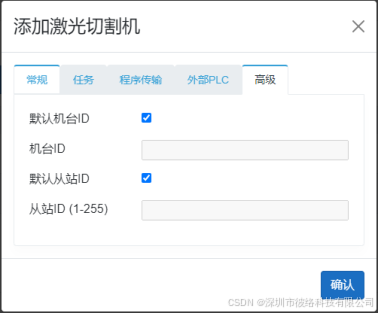

在“添加激光切割机”窗口中，选择“高级”标签，可以自定义机台ID（MachineID）与从站ID（SlaveID），机台ID用于除Modbus通讯以外所有通讯方式的机台数据标识。从站ID用于Modbus通讯的机台数据标识。默认机台ID由机台IP的第三段与第四段拼接后删除左侧的0得到。如IP第三段不为0，则第四段需要补齐三位数。例如192.168.0.1对应的机台ID为1，192.168.1.12对应的机台ID为1012。默认从站ID为机台IP第四段。

连接状态

至少完成“添加激光切割机”的“常规”标签的设置后，点击确认完成配置。在机台配置页出现刚刚添加的机台，注意此时“连接”栏图标为黄色圈，代表机台未加载，需要在主页点击重启服务加载新配置的机台。重启服务后，可以看到连接栏图标为绿色勾，代表通讯成功，如果显示其它图标，代表配置错误，机台，网关，或者网络连接等出现故障，请移动鼠标到图标上查看其说明或参考5.3.机台配置下的常见连接状态图标表。
