前言

1.1 问题

        docker部署固然越来越简单，但是当系统拆分出N多个子系统、缓存、数据库、消息等各种中间件儿，docker部署起来也变得麻烦，有没有一种方式可以一键部署和管理？

1.2 解决

        compose容器编排应运而生，简单说就是将你所需要部署的docker，在这个文件描述清楚，然后执行如下命令：

docker-compose up -d

        docker 会按照我们定义的方式进行部署，达到一键管理 。

1.3 学习计划

        docker network：容器间需要网络通信，搞清楚docker 的通信机制

        docker compose：基本语法

        docker 监控：图形化工具

        测试工程Git地址：docker-maven 实战项目

开始

2.1 docker network 运行机制

2.1.1 介绍

启动docker

# 启动docker
systemctl start docker

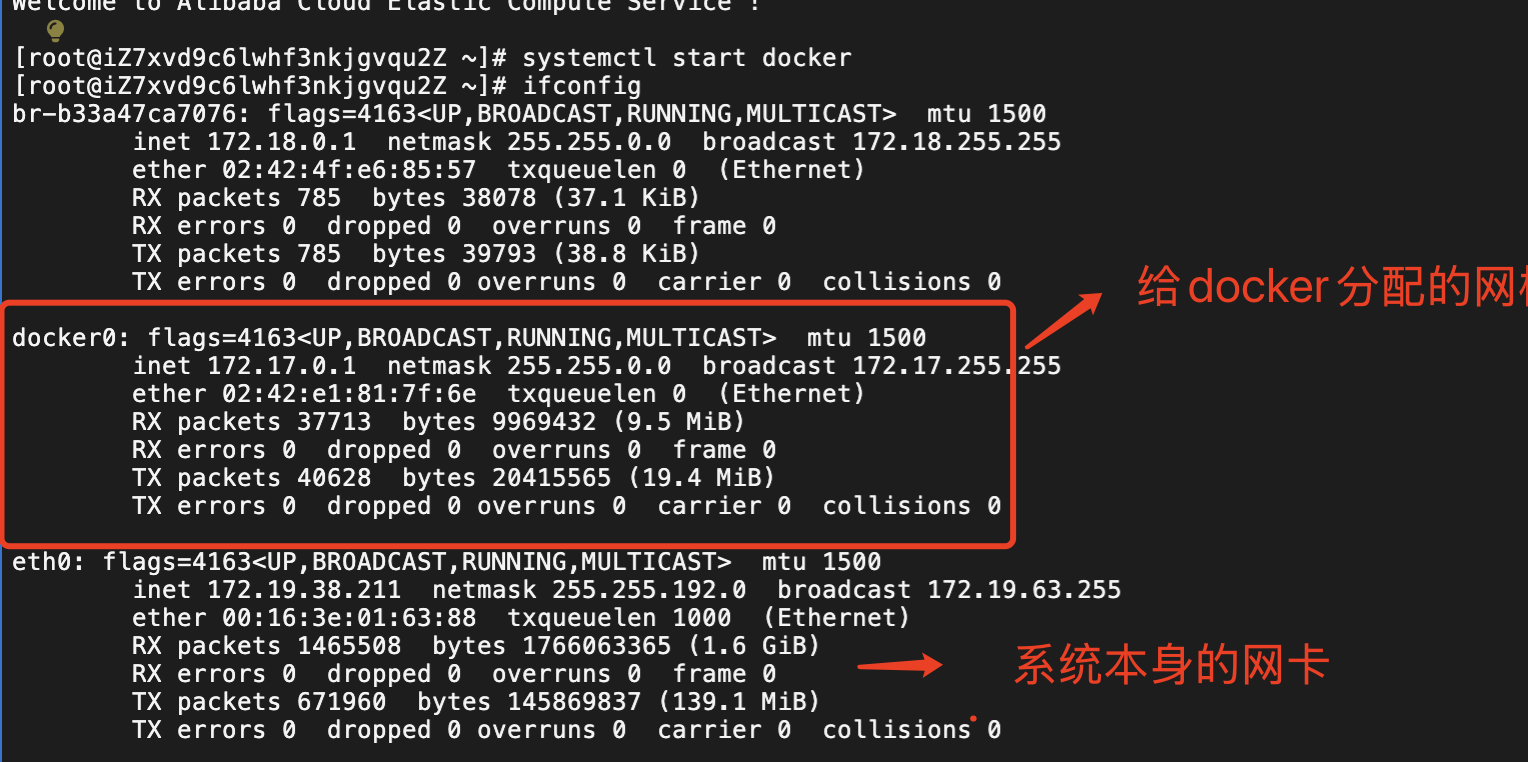

 docker启动后，网络情况

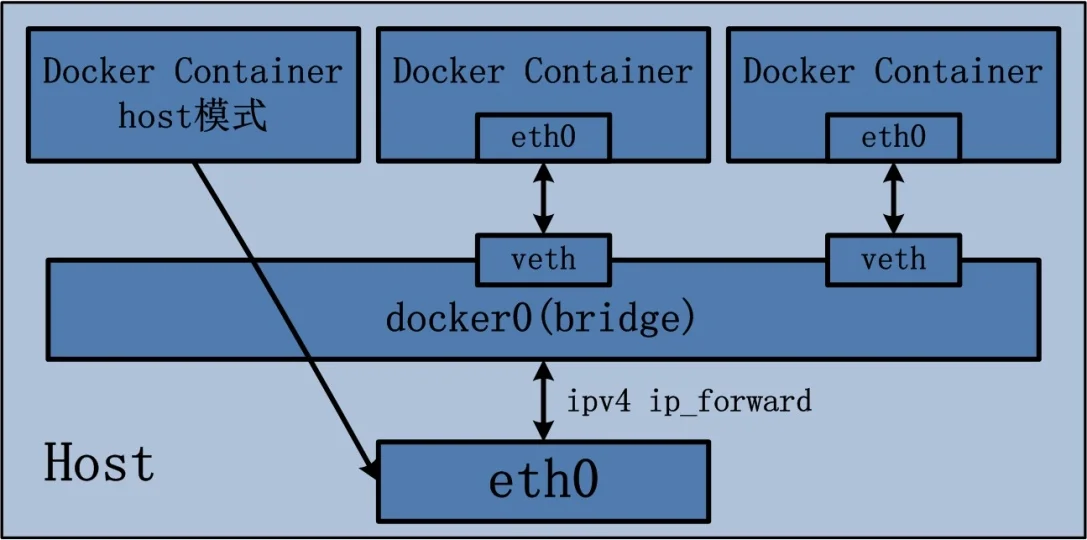

解释：docker 进程启动后，会分配一个docker0的默认桥接模式的网桥，

        所有docker容器都会在这个网桥上进行通信

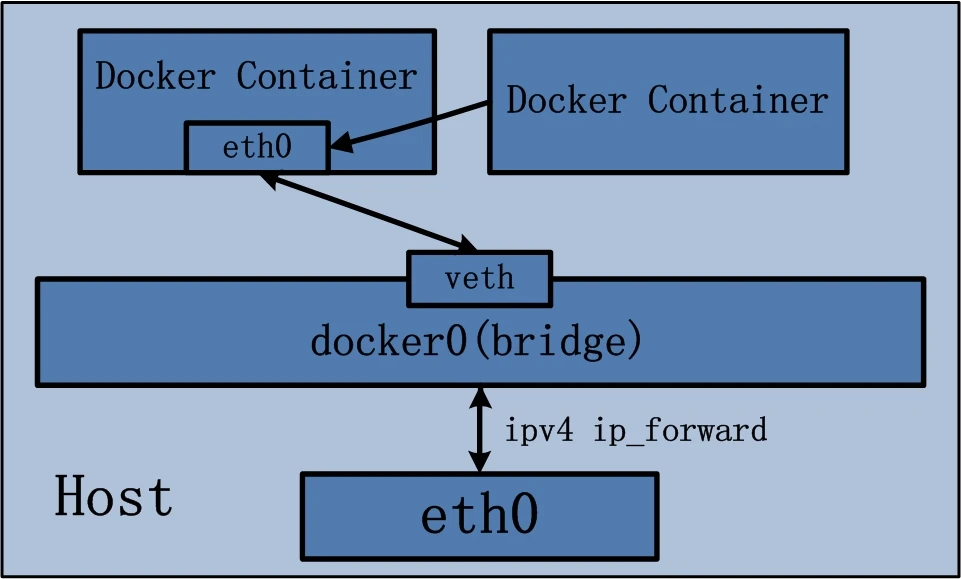

加深理解：

1 Docker使用Linux桥接，在宿主机虚拟一个Docker容器网桥(docker0)，Docker启动一个容器时会根据Docker网桥的网段分配给容器一个IP地址，称为Container-IP，同时Docker网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之间就能够通过容器的Container-IP直接通信。

2 docker run 的时候，没有指定network的话默认使用的网桥模式就是bridge，使用的就是docker0。在宿主机ifconfig,就可以看到docker0和自己create的network(后面讲)eth0，eth1，eth2……代表网卡一，网卡二，网卡三……，lo代表127.0.0.1，即localhost，inet addr用来表示网卡的IP地址

3 网桥docker0创建一对对等虚拟设备接口一个叫veth，另一个叫eth0，成对匹配。

   3.1 整个宿主机的网桥模式都是docker0，类似一个交换机有一堆接口，

        每个接口叫veth，在本地主机和容器内分别创建一个虚拟接口，

        并让他们彼此联通（这样一对接口叫veth pair）；

   3.2 每个容器实例内部也有一块网卡，每个接口叫eth0；

   3.3 docker0上面的每个veth匹配某个容器实例内部的eth0，两两配对，一一匹配。

 通过上述，将宿主机上的所有容器都连接到这个内部网络上，两个容器在同一个网络下,会从这个网关下各自拿到自动分配的ip，此时两个容器的网络是互通的。

2.1.2 存在啥问题

自动分配：每个运行的docker容器内部ip是由docker0自动分配，ip不固定。

        假如我的一个web项目调用mysql容器，mysql容器ip不固定，我该如何连接myql数据库？

2.2 docker network 学习

2.2.1 解决问题

容器间的互联和通信以及端口映射

容器IP变动时候可以通过服务名直接网络通信而不受到影响

2.2.2 介绍

1.默认的网络模式

docker network ls

2.会出现如下三种模式，（我自己新增啦一个）

网络模式	简介	使用方式
bridge	为每一个容器分配、设置IP等，并将容器连接到一个docker0 虚拟网桥，默认为该模式	--network bridge
host	容器将不会虚拟出自己的网卡、配置自己的IP等，而是使用宿主机的IP和端口	--network host
none	容器有独立的 Network namespace，但并没有对齐进行任何网络设置，如分配 veth pari 和 网桥连接、IP等	--network none
container	新创建的容器不会创建自己的网卡和配置自己的IP，而是和一个指定的容器共享IP、端口范围等	--network container:NAME或者容器ID

 3.查看容器的网络模式

# 通过inspect获取容器信息，最后20行即为容器的网络模式信息
docker inspect 容器ID | tail -n 20

2.2.3 网络模式

2.2.3.1 docker0

        Docker 服务默认会创建一个docker0网桥

        默认指定了docker0接口的IP地址和子网掩码，让主机和容器之间可以通过网桥互相通信

# 查看bridge信息
docker network inspect bridge | grep name

2.2.3.2 bridge

        详情看上图解析

        bridge模式：使用--network bridge指定，默认使用docker0

2.2.3.3 host

        直接使用宿主机的 IP 地址与外界进行通信，不再需要额外进行 NAT 转换。

        容器将不会获得一个独立的 Network Namespace，而是和宿主机共用一个 Network         space。

        容器将不会虚拟出自己的网卡，而是直接使用宿主机的 IP 和端口。

        host模式：使用--network host指定

2.2.3.4 none

        禁用网络功能

        在none模式下，并不为docker容器进行任何网络配置。进入容器内，

        使用 ip addr查看网卡信        息，只能看到 lo（本地回环网络127.0.0.1网卡）。

        none模式：使用--network none指定

2.2.3.5 container

        新建的容器和已经存在的一个容器共享网络IP配置，而不是和宿主机共享。

        新创建的容器不会创建自己的网卡、IP，而是和一个指定的容器共享IP、端口范围。

        两个容器除了网络共享，其他的如文件系统、进程列表依然是隔离的。

        container模式：使用--network container:NAME或者容器ID指定

# Alpine操作系统是一个面向安全的轻型 Linux发行版
docker run -it --name alpine /bin/sh
# 指定和 alpine1 容器共享网络
docker run -it --network container:alpine1 --name alpine2 alpine /bin/sh

此时使用 ip addr查看两台容器的网络，会发现两台容器的eth0网卡内的IP等信息完全相同。

如果关掉了alpine1容器，因为alpine2的网络使用的alpine1共享网络，所以关掉alpin1后，alpine2的eth0网卡也随之消失了。

2.2.4 自定义网络

1.解决问题

        容器间的互联和通信以及端口映射。

        容器 IP 变动时候可以通过服务名直接网络通信而不受影响。

        （类似Eureka，通过服务名直接互相通信，而不是写死IP地址）。

 2.自定义桥接网络（自定义网络默认使用的是桥接网络 bridge）

        创建一个网络

# 创建一个网络
docker network create asia-net

        查看网络列表

docker network ls

        创建容器时，指定加入我们自定义的网络中

docker run -d -p 8081:8080 --network asia-net--name tomcat1 tomcat:8.5-jdk8-corretto

docker run -d -p 8082:8080 --network asia-net--name tomcat2 tomcat:8.5-jdk8-corretto

        测试结果

# 安装ifconfig命令
yum install -y net-tools
# 安装ip addr命令
yum install -y iproute
# 安装ping命令
yum install -y iputils
# 直接ping容器名，不需要ping IP地址
ping tomcat2

        问题结论

                自定义网络本身就维护好了主机名和ip的对应关系（ip和域名都能通）

 3. link连接(已标记过时）

# 启动一台mysql容器
# --name 为容器指定一个别名
docker run --name mysql-matomo -p 3308:3306 -e MYSQL_ROOT_PASSWORD=root -d mysql:8.0.28
# 启动另一个容器，通过--link连接到mysql容器
# --link 容器名称:本容器连接对方时的别名
docker run -d -p 8888:80 --link mysql-matomo:db --name matomo matomo:4.9.0
# 此时，在matomo容器中，便可以通过 db 这个hostname连接到mysql-matomo容器，而无须再通过ip
# 连接地址：db:3306

2.3  docker-compose容器编排

2.3.1 概念

Docker-Compose是Docker官方的开源项目，  负责实现对Docker容器集群的快速编排。

Docker-Compose可以管理多个Docker容器组成一个应用。 需要定义一个yaml格式的配置文件 docker-compose.yml，配置好多个容器之间的调用关系，然后只需要一个命令就能同时启动/关闭这些容器。

Docker建议我们每个容器中只运行一个服务，因为Docker容器本身占用资源极少，所以最好是将每个服务单独的分割开来。但是如果我们需要同时部署多个服务，每个服务单独构建镜像构建容器就会比较麻烦。所以 Docker 官方推出了 docker-compose 多服务部署的工具。

Compose允许用户通过一个单独的 docker-compose.yml 模板文件来定义一组相关联的应用容器为一个项目（project）。可以很容易的用一个配置文件定义一个多容器的应用，然后使用一条指令安装这个应用的所有依赖，完成构建。

核心概念：

• 服务（service）：一个个应用容器实例（每一个docker容器）

• 工程（project）：由一组关联的应用容器实例组成的一个完整业务单元，在docker-compose.yml中定义（就是一个个关联的服务构成了一个工程）

2.3.2 配置环境

        基本语法：官网基本语法介绍

        安装：

# 例如从github下载 2.5.0版本的docker-compose
# 下载下来的文件放到 /usr/local/bin目录下，命名为 docker-compose
curl -L https://github.com/docker/compose/releases/download/v2.5.0/docker-compose-$(uname -s)-$(uname -m) -o /usr/local/bin/docker-compose
# 添加权限
chmod +x /usr/local/bin/docker-compose
# 验证
docker-compose version

2.3.3 步骤

Compose使用的三个步骤：

        编写 Dockerfile 定义各个应用容器，并构建出对应的镜像文件

        编写 docker-compose.yml，定义一个完整的业务单元，

        安排好整体应用中的各个容器服务

        执行命令，其创建并运行整个应用程序，完成一键部署上线

 docker-compose up

2.3.4 基本命令

# 查看帮助
docker-compose -h
# 启动
docker-compose up
# 后台运行
docker-compose up -d
# 停止并删除容器、网络、卷、镜像：（类似 docker stop +  docker rm）
docker-compose down
# 进入容器实例内部
docker-compose exec <yml里面的服务id> /bin/bash
# 展示当前docker-compose编排过的运行的所有容器：
docker-compose ps
# 展示当前docker-compose编排过的运行的所有容器：
docker-compose ps
# 展示当前docker-compose编排过的容器进程：
docker-compose top
# 查看容器输出日志
docker-compose log <yml里面的服务id>
# 检查配置
docker-compose config
# 有问题才输出
docker-compose config -q
# 重启工程
docker-compose restart
# 启动工程（类似 docker start）
docker-compose start
# 停止工程
docker-compose stop

2.4 compose实战

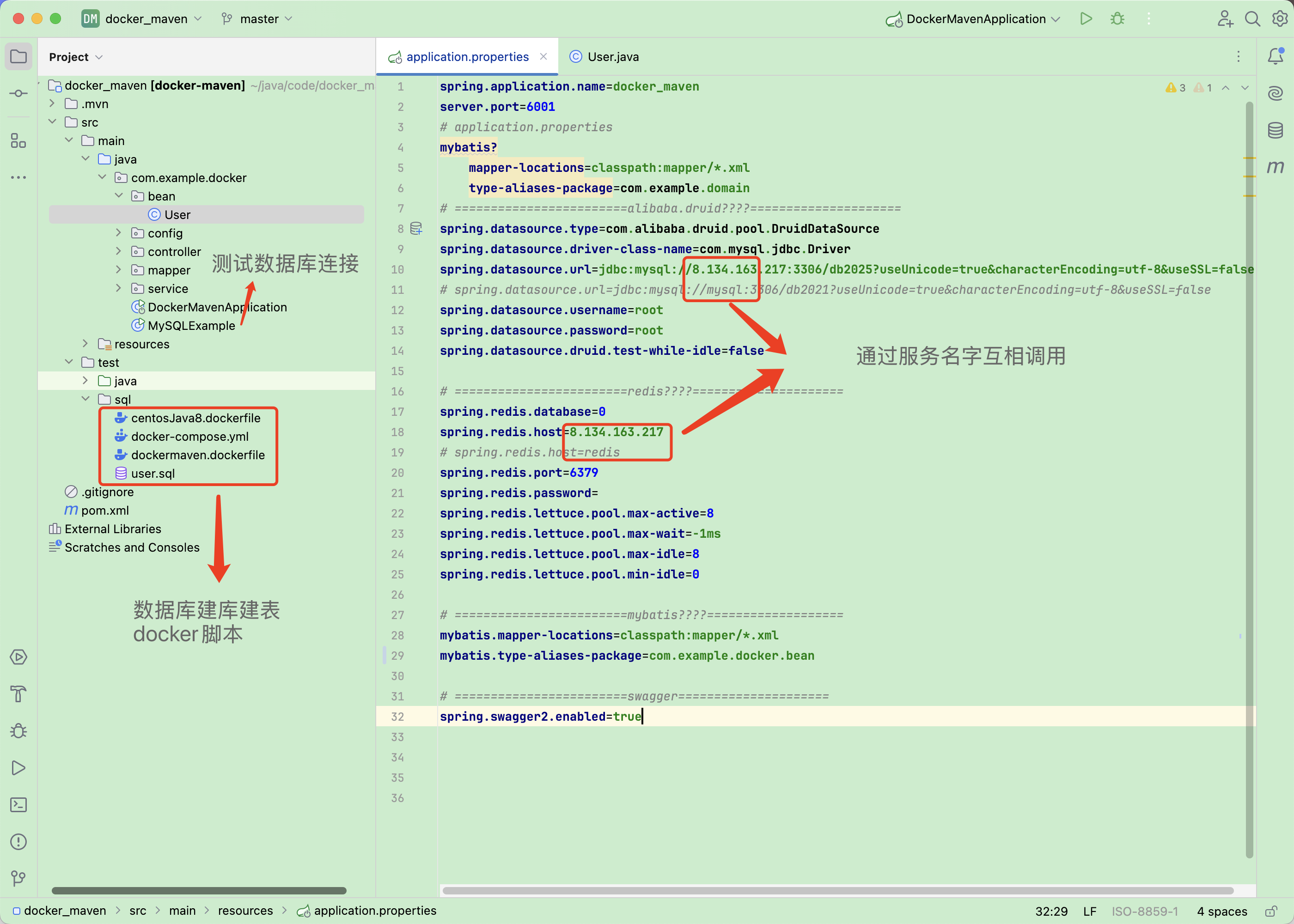

               准备一个maven项目，maven工程配置了redis和mysql，

                用docker-compose方式，将maven工程、mysql、redis一键部署

2.4.1 分析

                1.maven项目制作镜像

                        docker之Dockerfile文章我们制作了一个含jdk环境的镜像：mycentosjava8

                        将maven工程打成jar包 ：docker_maven.jar

                       mycentosjava8 +docker_mavenar  = new images(docker-boot)

                        (  docker之Dockerfile文章 讲述具体的实现过程）

                2.准备一个MySQL镜像(5.7)

docker pull mysql:5.7

                3.准备一个redis镜像

docker pull redis

                4.镜像之间的通信问题   --network 可以用上了

docker network -create ms01-net

        注意：

                这里maven 工程我放入git，有兴趣可以自己拉下来体验体验打镜像

                Git 地址 docker-maven



这里要把Dockerfile和jar包放入同一个目录 然后执行docker build -t 命令，（脚本放入git）

# 基础镜像（之前创建好的镜像，内含有jdk环境）
FROM mycentosjava8:1.0
# 定义作者
MAINTAINER wangtc@15299095124@163.com
# 定义环境变量
ENV base_path /usr/local/java-maven
# 定义进入目录
WORKDIR $base_path
# 执行命令 将jar包考入工程 这里不解压
COPY . $base_path/
# 执行命令 进入工程目录
RUN  cd $base_path/
EXPOSE 8081
# 运行工程命令
ENTRYPOINT ["java","-jar","./docker_maven-0.0.1-SNAPSHOT.jar"]

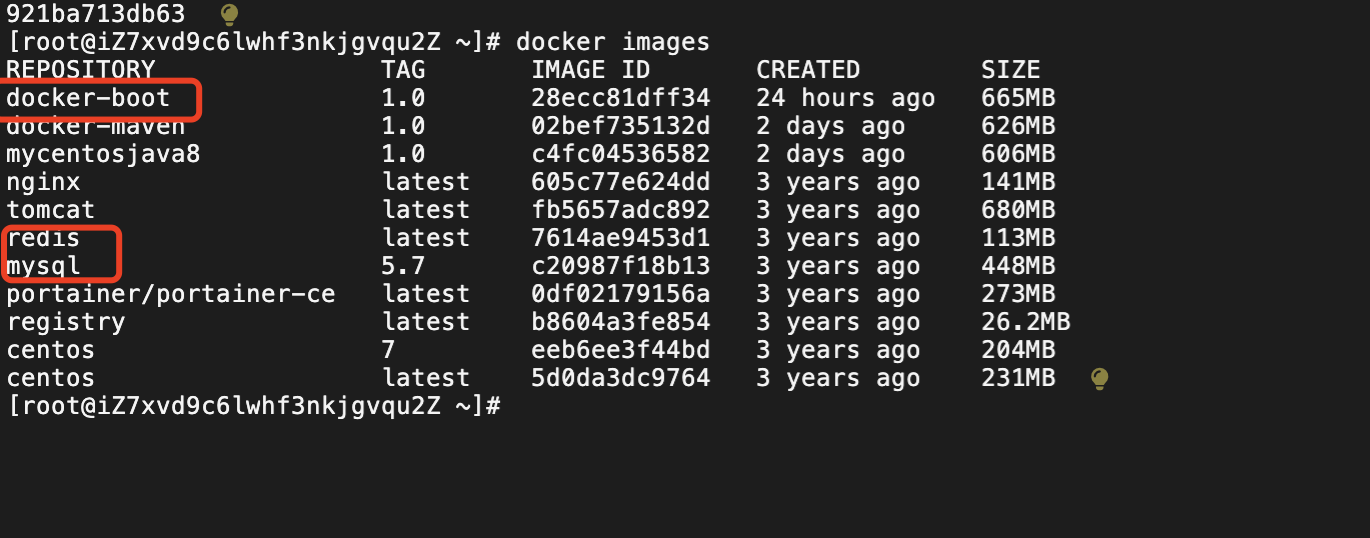

 查看镜像 准备工作就绪

2.4.2 开始

                如果有docker基础 这个地方也能看懂，

                docker run 命令后面的参数用yml文件的形式输出而已

                vi cocker-compose.yml （脚本放入git）

# docker-compose文件版本号
version: "3"
# 配置各个容器服务
services:
  microService:
    image: docker-boot:1.0
    container_name: ms01  # 容器名称，如果不指定，会生成一个服务名加上前缀的容器名
    ports:
      - "6001:6001"
    volumes:
      - /app/microService:/data
    networks:
      - ms01_net
    depends_on:  # 配置该容器服务所依赖的容器服务
      - redis
      - mysql

  redis:
    image: redis
    ports:
      - "6379:6379"
    volumes:
      - /app/redis/redis.conf:/etc/redis/redis.conf
      - /app/redis/data:/data
    networks:
      - ms01_net
    command: redis-server /etc/redis/redis.conf

  mysql:
    image: mysql:5.7
    environment:
      MYSQL_ROOT_PASSWORD: 'root'
      MYSQL_ALLOW_EMPTY_PASSWORD: 'no'
      MYSQL_DATABASE: 'db2025'
      MYSQL_USER: 'master'
      MYSQL_PASSWORD: 'root'
    ports:
      - "3306:3306"
    volumes:
      - /app/mysql/db:/var/lib/mysql
      - /app/mysql/conf/my.cnf:/etc/my.cnf
      - /app/mysql/init:/docker-entrypoint-initdb.d
    networks:
      - ms01_net
    command: --default-authentication-plugin=mysql_native_password # 解决外部无法访问

networks:
  # 创建 ms01_net 网桥网络
  ms01_net:

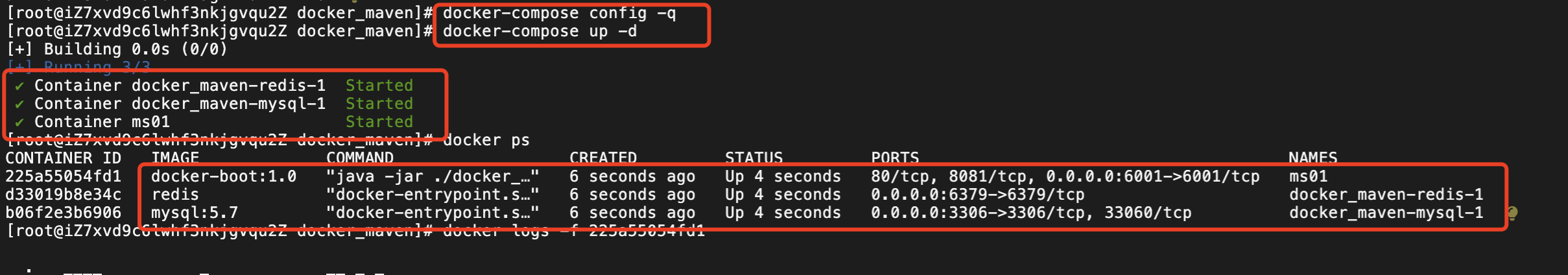

结果如下 先检查格式 没问题就执行compose

2.4.3 测试

1.输入Swagger UI地址 一般是：http://localhost:你的微服务端口/swagger-ui.html#/

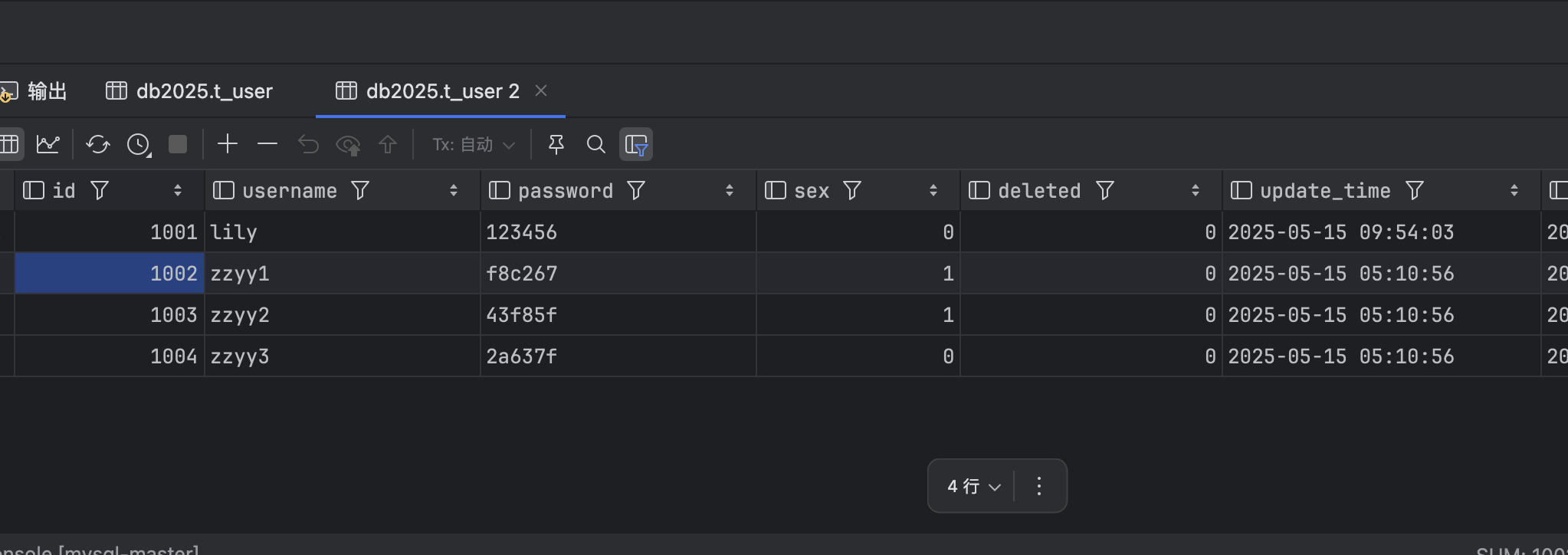

2.测试接口 数据库存在相应数据，则算部署成功，

        msyql:

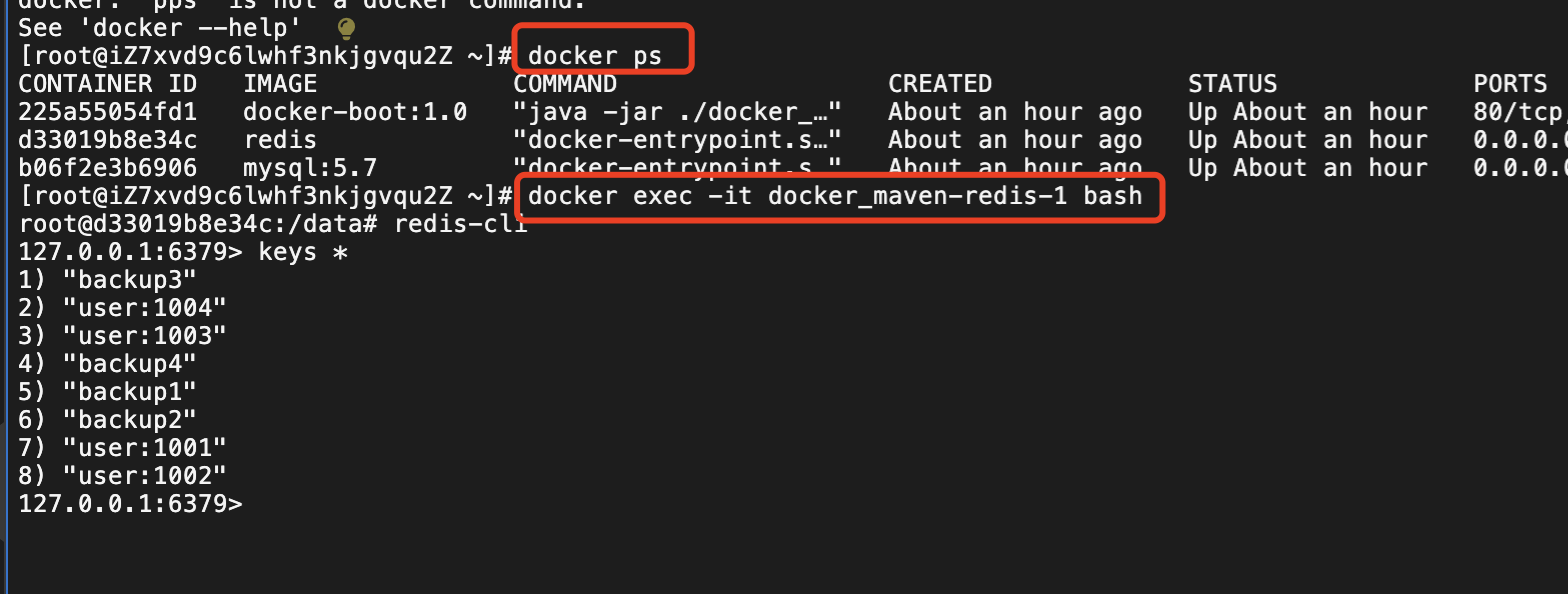

        redis :

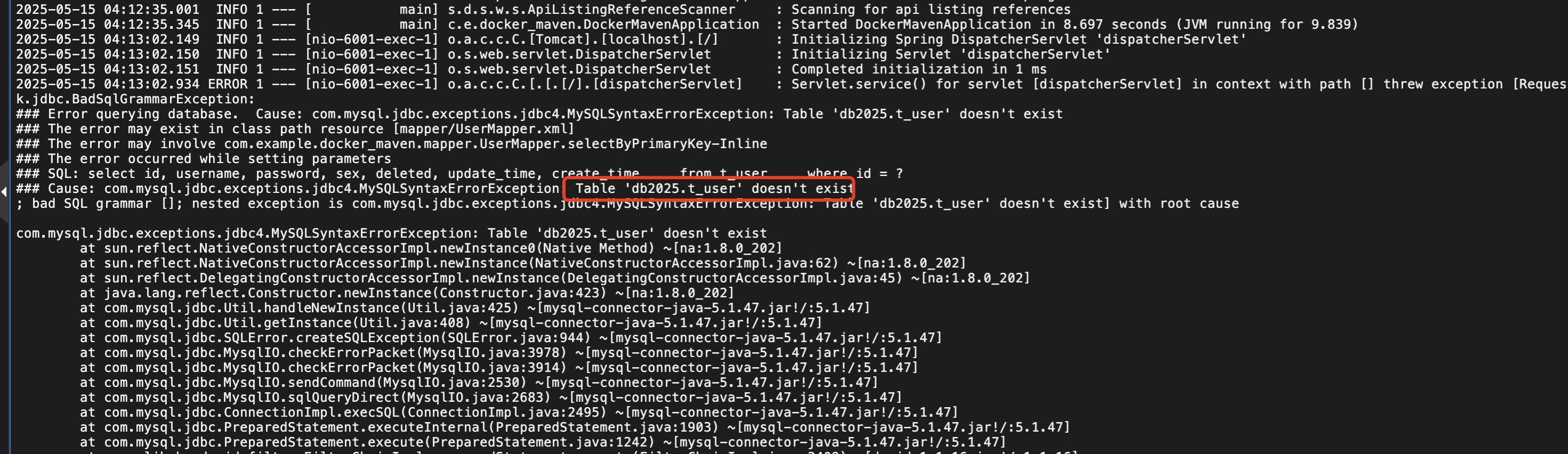

3.如果报错 执行docker logs -f 容器 查看实时日志 建表语句放入Git，自行下载建表

2.5 容器监控(轻量级）

2.5.1 简介

Portainer是一款轻量级的应用，它提供了图形化界面，用于方便地管理Docker环境，包括单机环境和集群环境。

Portainer分为开源社区版（CE版）和商用版（BE版/EE版）。

2.5.1 下载

官网 ：Kubernetes and Docker Container Management Software

            Portainer Documentation

docker run -d -p 8000:8000 -p 9000:9000
--name portainer
--restart=always
-v /var/run/docker.sock:/var/run/docker.sock
-v portainer_data:/data
portainer/portainer

 第一次登录需创建admin，访问地址：xxx.xxx.xxx.xxx:9000

   设置admin用户和密码后首次登陆

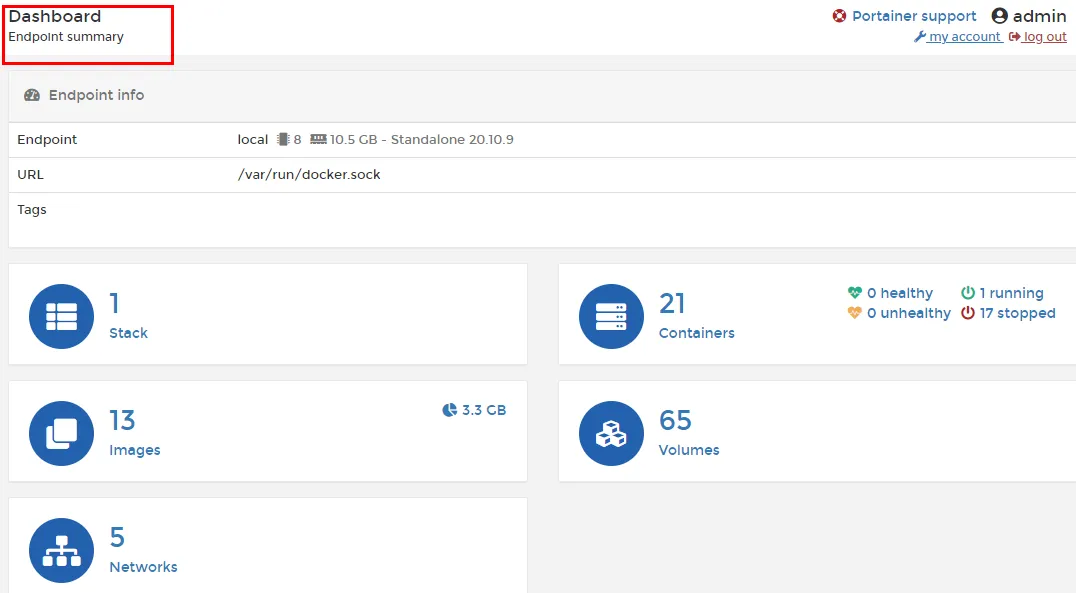

选择local选项卡后本地docker详细信息展示

上一步的图形展示，能想得起对应命令吗？

2.6 CAdvisor+InfluxDB+Granfana

        重量级监控，了解即可，反正我没学

2.6.1 CIG

通过docker stats 命令可以很方便的查看当前宿主机上所有容器的CPU、内存、网络流量等数据，可以满足一些小型应用。

但是 docker stats 统计结果只能是当前宿主机的全部容器，数据资料是实时的，没有地方存储、没有健康指标过线预警等功能。

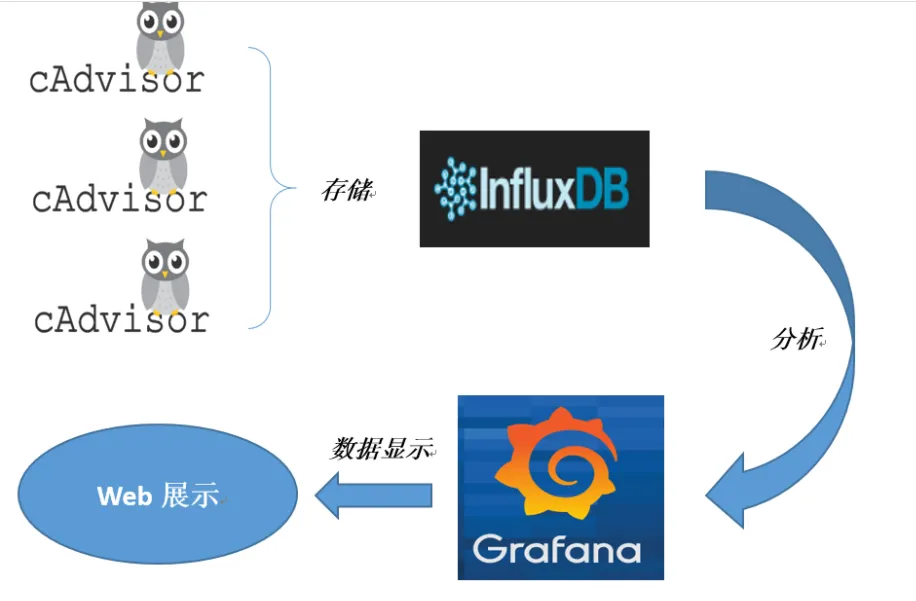

CAdvisor（监控收集） + InfluxDB（存储数据） + Granfana（展示图表），合称 CIG。

结束

        晚安 各位！！！
