本文介绍如何使用C语言通过6个IO口以2*4复用方式控制2个按键和7个LED灯。采用扫描分时方法，包括3个步骤：按键输入检测、LED状态设置及输出。同时，详细阐述了按键功能转换以实现开关机状态，并根据变量控制LED亮灭。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

使用扫描的方法实现6个IO口控制2两个按键7个led

一、2个按键和 7个LED ，采用6个IO ，以2 *4的方式复用

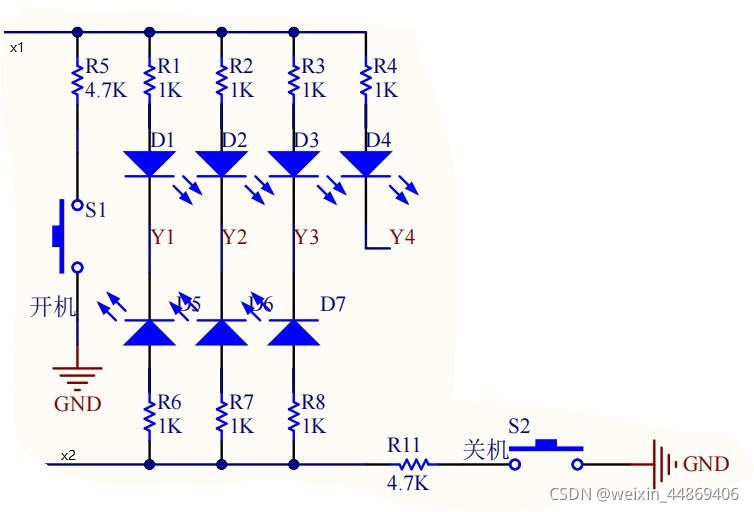

二、扫描分时 - 3步 (X1 X2 对应IOA5 IOA3；Y1 Y2 Y3 Y4对应IOB3 IOC0 IOB0 IOB1)
a. X1/X2 设置为输入上拉模式，作为按键输入检测；同时Y1 Y2 Y3 Y4也设置为输入上拉模式，以防止LED有弱电流的情况
b. X1切换为输出1模式，X2保持输入模式,需要关闭上拉功能，Y1 Y2 Y3 Y4 根据功能要求输出对应的1或0信号，1-LED off / 0-LED on
c. X1先切换为输入模式关闭上拉，X2切换为输出1模式，Y1 Y2 Y3 Y4 根据功能要求输出对应的1或0信号
d. 重复a操作，需要注意切换a/b/c操作时，需要先将Y1 Y2 Y3 Y4设置为输入上拉模式，以避免瞬间LED导通形成微亮的情况
三、按键的功能转换，输出开关机功能状态 F_work_on =1开机；=0关机,调用key_func_static()函数实现开关机工作程序
四、根据b_LED_statu的值来控制LED亮或灭


uchar b_LED_statu ;
uchar F_work_on;

extern uchar key_count_time;

void key_display(void)
{
    switch(key_count_time)
	{
		case 2:
