这里写自定义目录标题

图例中显示中文

最近使用tecplot出图的时候tecplot的图例中输入中文后，显示出来的是方框，原以为是tecplot不支持中文的UTF-8编码，后来尝试修改字体类型后，发现就可以正常显示了，详细操作如下（以Contour云图为例，使用软件版本为2022）

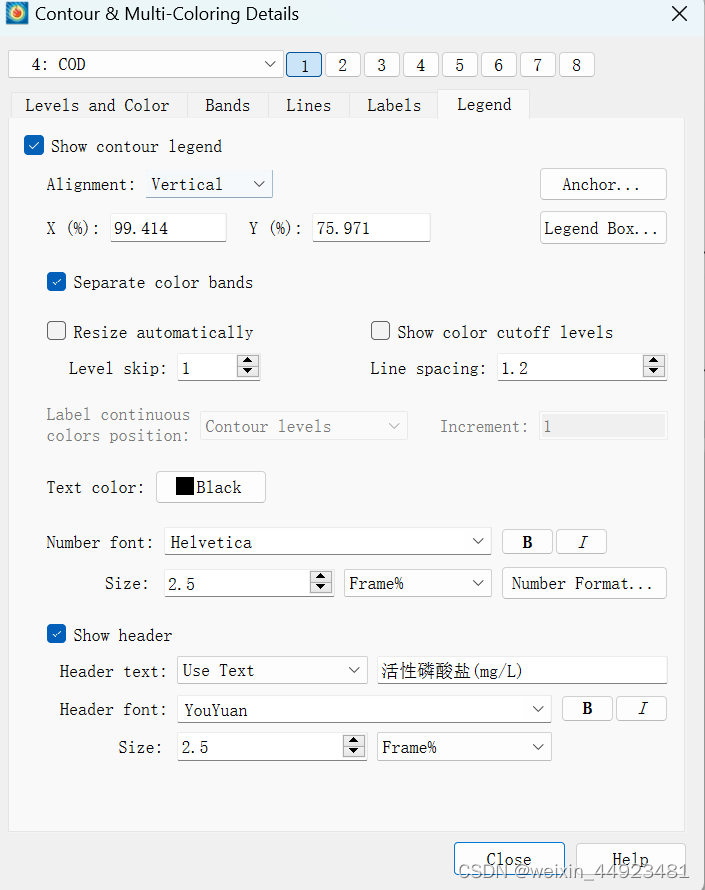

打开云图的设置界面（菜单栏Plot----Contour或者点击左侧plot悬停面板中contour后面的齿轮）

选择legend------勾选Show header-----选择use text来自定义图例标题，修改Header fond中的字体类型，这里选择的是YouYuan(其他类型没试过，不知道支不支持中文)
在这里插入图片描述

修改图例中的数字精度

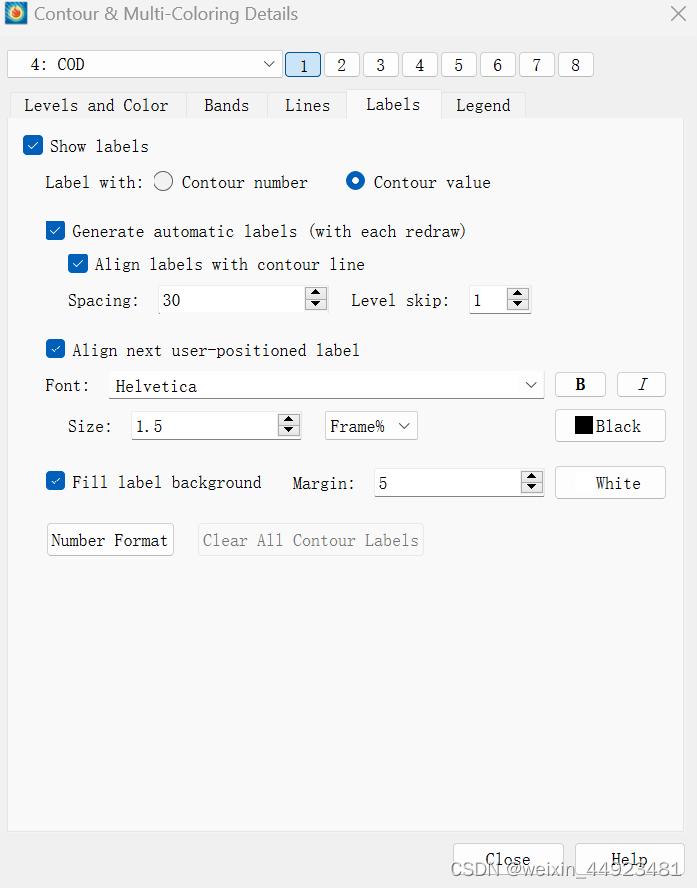

还是Contour设置面板，选择labels

在这里插入图片描述

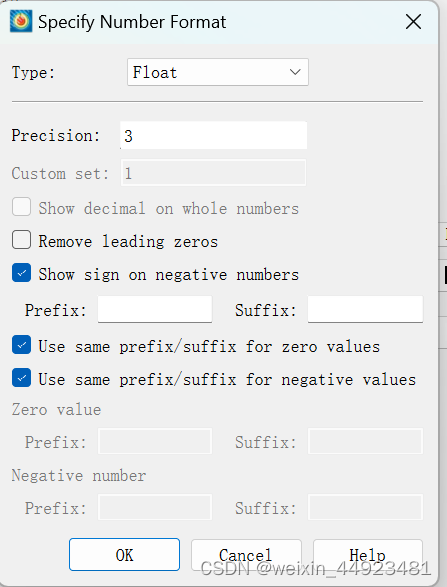

点击Number Format

在这里插入图片描述
选择数据类型和精度，这里选择的是float和3

导入dxf文件

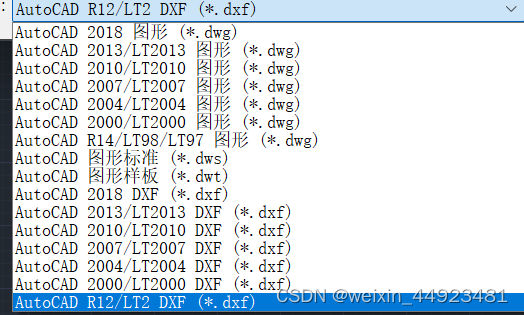

可以直接将dxf文件拖动到tecplot程序界面中，这里注意dxf文件的类型，Autodesk CAD可以保存的dxf文件类型见下图，这里我试过了一些，10,07的版本导入的tecplot都会显示 NO entitles found in this DXF file ，选择R12/LT2可以正常导入

在这里插入图片描述

图框覆盖整个paper

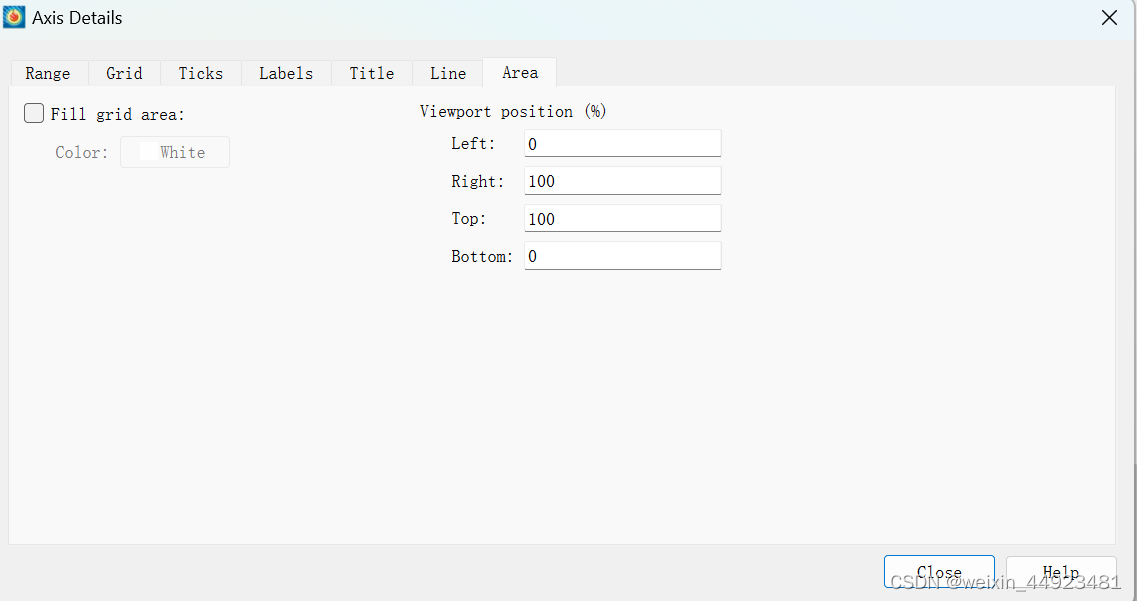

菜单栏Plot------- AXis detail 选择Area ，设置图框的占比即可（见下图）

在这里插入图片描述
