深入理解Cortex-M3内核架构

李述铜老师讲解的深入理解ARM体系结构-Cortex-M3内核架构与编程的复习笔记

1、基本编程模式

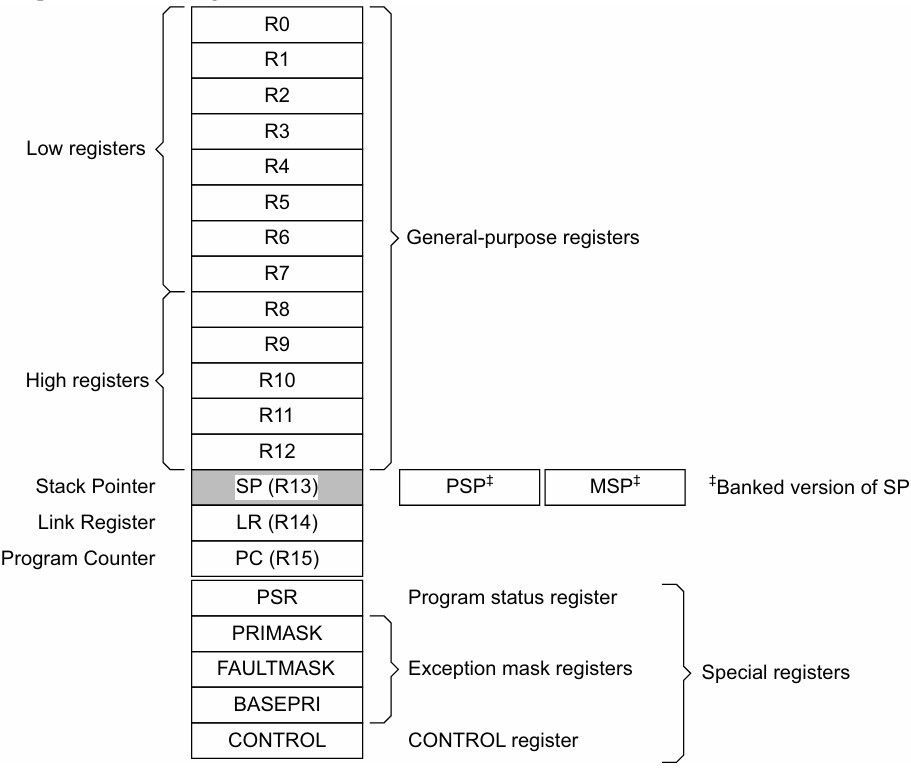

内核寄存器：包括R0~R15和一些特殊的寄存器

R0-R12为通用寄存器

R13（堆栈指针）：MSP（主堆栈指针）和PSP（进程堆栈指针）

R14（连接寄存器LR）：调用一个子程序时，存储返回地址

R15（程序寄存器PC）：存储当前程序的指令地址

程序状态寄存器（PSR）

PRIMASK，FAULTMASK：1位寄存器，用于屏蔽指定类型的中断和异常

BASEPRI：1位寄存器，屏蔽优先级较低的中断和异常

Control（控制寄存器）：用于设置权限以及所有的栈

Cortex-M3采用Thumb-2指令，不支持ARM指令，Thumb-2支持16位和32位指令

Cortex-M3采用三级流水线：取指、译码、执行，提高指令的运行效率。

Cortex-M3采用满递减栈操作模型，压栈时先将SP减4，再将数存入SP指向的位置，即SP指向压入栈中的最后一个数据单元

2、存储模型

大端模式：按照高字节到低字节的顺序，依次存储到连续增长的存储区域内

小端模式：按照低字节到高字节的顺序，依次存储到连续增长的存储区域内

（跨平台的数据交换和处理时，必须要考虑大小端的问题，以免数据被解释出现错误）

总线为一组数据线的集合，包括数据总线、地址总线、控制总线

AHB总线：高速高性能总线，APB总线：低速低功耗总线

Cortex-M3中有两个区实现了位带操作，其中一个是 SRAM区的最低 1MB 范围，第二个则是片内外设区的最低 1MB 范围

采用存储映射IO和统一编址。每个外部设备寄存器都被分配存储地址，通过访问该地址，可以读取或写入外部设备的状态或数据

3、中断和异常处理

中断用于处理CPU内核外部各种设备产生的事件，异常是程序运行时，由于程序本身的问题而导致的各种问题，如除0、非法指令、存储访问越界

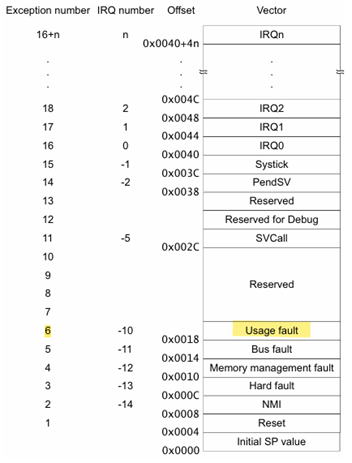

向量表：编号1-15用于系统异常，16以上用于外部中断，最多支持240个外部中断。

PendSV异常：用于实现任务切换            SysTick：用于系统定时

同步：在程序执行时与某条指令有关，事件发生时可比较准确的定位是执行到哪个位置出错

异步：与程序执行流无关，可能在程序执行任意位置时发生

异常处理流程：事件发生通知→保存现场→执行处理程序→恢复现场→继续执行

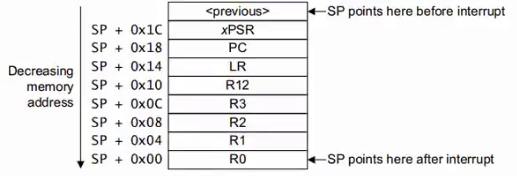

MSP指向的栈空间中保存寄存器，（下列寄存器自动保存）

HardFault（硬件故障）             MemManage（内存管理故障）

BusFault（总线故障）               UsageFault（使用故障）

在没有开启其他异常处理的情况下，默认进入HardFault异常中断处理函数

Hard Faults：

VECTTBL：异常处理程序执行过程中读向量表产生的Bus fault引起

FORCED：指示错误是否由Usage faults、Bus faults和Memory management faults产生

void HardFault_C_Handler (stack_frame_t * frame) {
    uint32_t status = SCB->HFSR;

    if (status & SCB_HFSR_VECTTBL_Msk) {
        printf("BusFault on vector table rea\n");
    }

    if (status & SCB_HFSR_FORCED_Msk) {
        printf("Forced HardFault.\n");
    }

    fault_show_regs(frame);
}

SCB->CFSR寄存器分为三个组：存储器管理Fault状态寄存器(MMFSR)、总线Fault状态寄存器(BFSR)、用法Fault状态寄存器(UFSR)

存储器管理Fault：

IACCVIOL：指令访问违规标志

DACCVIOL：数据访问违规标志

MUNSTKERR：出栈错误

MSTKERR：压栈错误

 MMARVALID：MemManage故障地址寄存器有效标志

SCB->SHCSR |= SCB_SHCSR_MEMFAULTENA_Msk;    // 存储管理异常使能

BusFault：是由于指令或数据内存事务的内存相关故障而引起的异常。可能是由于在内存系统的总线上检测到的错误引起

SCB->SHCSR |= SCB_SHCSR_BUSFAULLTENA_Msk;    // BusFault使能

UsageFault：

SCB->SHCSR |= SCB_SHCSR_USGFAULTENA_Msk;    // UsageFault使能

SCB->CCR |= SCB_CCR_DIV_O_TRP_Msk | SCB_CCR_UNALIGN_TRP_Msk;   // 开启除零异常和非对齐异常

系统复位后中断向量表要固定在0地址处

重定向向量表

VTOR 寄存器存放的是中断向量表的起始地址（低七位保留）

__attribute__((aligned(n)))   //采用n字节对齐

extern const VECTOR_TABLE_Type __VECTOR_TABLE[240];
static unsigned int new_vectors[240] __attribute__((aligned(128)));
memcpy(new_vectors, __VECTOR_TABLE, sizeof(__VECTOR_TABLE));  // 先复制已有的中断向量表
SCB->VTOR = (unsigned int)new_vectors;        // 重定向异常向量表
new_vectors[3] = (uint32_t)HardFault_NEW_Handler;
new_vectors[6] = (uint32_t) UsageFault_NEW_Handler;

NVIC是Cortex-M处理器中的中断控制器，用于管理中断

主要内容：中断的挂起与使能、优先级配置、中断与异常的屏蔽与打开、优先级配置

NVIC_SetPendingIRQ(Interrupt1_IRQn);      //中断的挂起
NVIC_EnableIRQ(Interrupt1_IRQn);          //中断使能
NVIC_ClearPendingIRQ(Interrupt1_IRQn);    //中断清除

 NMI、PendSV和系统时钟Systick也可以设置挂起请求，通过设置ICSR寄存器相应位

SCB->ICSR |= SCB_ICSR_PENDSVSET_Msk;          // 触发PendSVs

 全局中断的开启和关闭

PRIMASK：用于屏蔽掉所有优先级可配置的中断或异常，即除NMI和硬件故障之外的所有异常

__disable_irq();       //关闭全局中断
__enable_irq();      //开启全局中断

FAULTMASK：屏蔽掉除NMI之外的所有异常，只有NMI异常可执行

__disable_fault_irq();      //关闭全局中断
__enable_fault _irq();      //开启全局中断

BASEPRI：可以用于指定屏蔽优先级大于或等于寄存器

__set_BASEPRI(prio);

每个异常或中断的对应的寄存器可被划分为抢占优先级和子优先级

__disable_irq();          //关闭全局中断
NVIC_SetPriorityGrouping(7);            // 设置优先级分组，全子优先级
NVIC_SetPriority(Interrupt0_IRQn, 3);   // 设置优先级
NVIC_SetPriority(Interrupt1_IRQn, 2);
NVIC_SetPriority(Interrupt2_IRQn, 1);
NVIC_EnableIRQ(Interrupt0_IRQn);         //使能
NVIC_EnableIRQ(Interrupt1_IRQn);
NVIC_EnableIRQ(Interrupt2_IRQn);
NVIC_SetPendingIRQ(Interrupt0_IRQn);     //挂起
NVIC_SetPendingIRQ(Interrupt1_IRQn);
NVIC_SetPendingIRQ(Interrupt2_IRQn);
__enable_irq();          //开启全局中断

4、系统定时器systick

24位的自动递减计数器，可以以固定的时间间隔触发中断，广泛用于各种时间管理任务

1. 生成精确的微妙或毫秒延时
2. 实现实时操作系统(实时操作系统)的时间片轮转
3. 调度周期性任务
4. 监控系统运行时间
5. 计算时间戳等

配置 systick定时中断

static unsigned int tick_count;
void SysTick_Handler (void) {
    tick_count++;
}
extern uint32_t SystemCoreClock;
int main (void) {
    //SystemCoreClock  -- 72000000 -- 1000ms
    //SystemCoreClock/100          -- 10ms
    SysTick_Config(SystemCoreClock / 100);   //10ms
    NVIC_EnableIRQ(SysTick_IRQn);            //使能SysTick
    for (;;) {
    }
    return 0;
}

使用systick延时

void delay_us (int us) {
    __disable_irq();       //关闭全局中断   延时时间较短的情况
    SysTick->LOAD  = us * (SystemCoreClock /1000000);        //自动重装载初值寄存器
    SysTick->VAL   = 0;                                      //当前值寄存器
    SysTick->CTRL  = SysTick_CTRL_CLKSOURCE_Msk | SysTick_CTRL_ENABLE_Msk;   //启动SysTick
    while((SysTick->CTRL & SysTick_CTRL_COUNTFLAG_Msk) == 0);
    SysTick->CTRL &= (~SysTick_CTRL_ENABLE_Msk);            //使能清零
    __enable_irq();      //开启全局中断
}

128MHz                128个clock(128条指令) -- 1us          时钟频率越高 -- 精度越高

12MHz                12个clock(12条指令) -- 1us

5、 工作模式与特权级切换

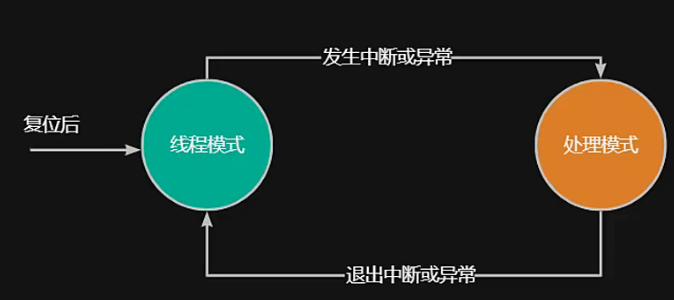

工作模式：为了区分正常执行用户程序和处理异常的两种状态，使用两种CPU工作模式进行区分。

• 处理模式（Handler mode）：内核此时正在执行异常/中断处理程序
• 线程模式（Thread mode）：内核此时正在执行用户程序，未执行异常或中断处理程序。

特权级：为了区分代码的重要性和安全性，内核对程序执行的权限做了两种划分。

非特权级：程序运行受限制                        特权级：完全没有任何限制

非特权级          不能使用MRS和MSR指令，CPS指令（开关中断）
                        不能访问systick定时器、NVIC、SCB控制块中的寄存器
                        对一些内存或外设访问可能受限（结合MPU）

 切换权限，需要写CONTROL寄存器(在内核寄存器)中的nPRIV位，nPRIV=1时，工作在非特权级；nPRIV=0时，工作在特权级

void switch_user (void) {                    //切换到非特权级
    __asm("mrs r0, control");
    __asm("orr r0, r0, 0x1");
    __asm("msr control, r0");
    __asm("bx lr");
}

使用SVC切换回特权级模式，触发SVC异常的方法仅一种，即使用SVC指令，imm为8位立即数

SVC{cond} #imm   //这里SVC仅用来触发异常，所以#imm的值具体选什么无关紧要

void SVC_Handler (void) {                 //SVC异常处理函数
    switch_pri();                         //切换到特权级
}
void syscall(void) {
    __ASM("svc #128");                    //触发SVC异常
}
void switch_pri (void) {                  //非特权级切换到特权级
    CONTROL_Type control;
    control.w = __get_CONTROL();
    control.b.nPRIV = 0;
    __set_CONTROL(control.w);
}
int main (void) {
    switch_user();                       //切换到非特权级
    printf("Hello, world\n");
    syscall();
    for (;;) {
    }
    return 0;
}

 SVC实现系统调用

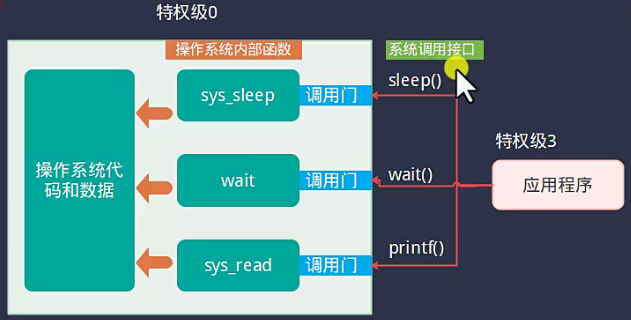

在一些复杂的系统中，会使用到操作系统，应用程序只完成特定的应用相关工作，并且需要时通过系统调用接口向操作系统发起请求。

通过系统调用接口，可实现以下目标：

1. 权限分离:应用程序只能在低特权级模式下执行，无法访问一些关键性的资源、执行特殊的指令
2. 操作系统与应用程序代码可分离：通过系统调用接口，应用程序无需知道操作系统的数据和内部函数的地址，这样应用程序和操作系统可独立编译成可执行程序。
3. 共享代码：操作系统提供一组操作系统接口以及其内部实现，应用程序只需要调用，无需将这些代码都在所有应用中都加入其中。

typedef struct _stack_frame_t {
    uint32_t r0;
    uint32_t r1;
    uint32_t r2;
    uint32_t r3;
    uint32_t r12;
    uint32_t lr;
    uint32_t pc;
    uint32_t xpsr;
}stack_frame_t;

#define SYSCALL_ENABLE_IRQ          0
#define SYSCALL_PRINT_NUM           1
#define SYSCALL_SLEEP               2

int do_sys_enable_irq (int enable) {              //系统函数(高特权级)
    if(enable)    {__enable_irq();}
    else         {__disable_irq();}
    return 0;
}
int do_sys_sleep (void) {
    int i=0;
    for(i=0;i<100000;i++){__NOP(0);}
    return 1;
}
int do_sys_print_num (char *fmt, int num) {
    printf(fmt,num);
    return 2;
}

void SVC_C_Handler (stack_frame_t * frame) {
    uint8_t imm = *(uint32_t *)(frame->pc - 2) & 0XFF;
    switch (imm ) {
        case SYSCALL_SLEEP: {
            frame->r0 = do_sys_sleep();
            break;
        }
        case SYSCALL_PRINT_NUM: {
            frame->r0 = do_sys_print_num((char *)frame->r0,frame->r1);
            break;
        }
        case SYSCALL_ENABLE_IRQ: {
            frame->r0 = do_sys_enable_irq(frame->r0);
            break;
        }
        default:
            break;
    }
}
__attribute__((naked)) void SVC_Handler (void) {
    __asm(
        "mrs r0, msp\n"
        "b SVC_C_Handler"
    );
}
int sys_enable_irq(int enable) {                 //系统调用接口(低特权级)
    register int res __ASM("r0");
    __asm ("mov r0, %[enable]\n"
           "svc #0\n"                                    //imm = 0
            :"+r"(res): [enable]"r"(enable));
    return res;
}
int sys_print_num (char *fmt, int num) {
    register int res __ASM("r0");;
    __asm ("mov r0, %[fmt]\n"
           "mov r1, %[num]\n"
           "svc #1\n"                                   //imm = 1
            :"+r"(res): [fmt]"r"(fmt), [num]"r"(num));
    return res;
}
int sys_sleep (void) {
    register int res __ASM("r0");;
    __asm ("svc #2\n"                                  //imm = 2
            :"+r"(res));
    return res;
}
int main (void) {
    switch_user();                       //切换到非特权级
    int res;
    res= sys_sleep();                             //
    res = sys_enable_irq(1);                      //
    res = sys_print_num("%d\n", 32);              //
    for (;;) {
    }
    return 0;
}

 双栈模型

Cortex-M中，有两个栈寄存器：PSP和MSP。程序运行时，可以选择使用PSP或MSP作为栈的指针。

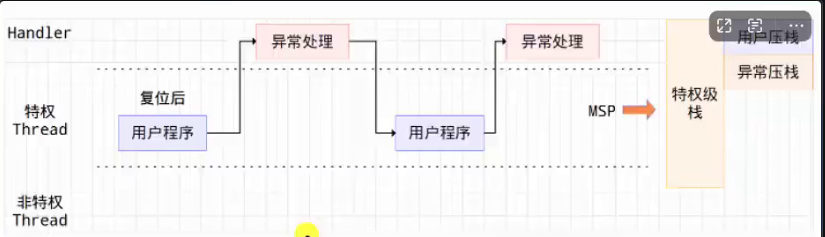

缺省情况下，Cortex-M3使用的是单栈模型，即上电后程序工作在特权级线程模式下，此时使用的MSP寄存器作为栈指针寄存器。之后，无论异常还是中断，都使用MSP指向的栈。

简单的双栈模型

两个栈互不影响，即使用户栈程序出现问题，异常处理等没有影响

 切换权限，需要写CONTROL寄存器(在内核寄存器)中的SPSEL位，SPSEL=0时，MSP是当前堆栈指针；SPSEL=1时，PSP是当前堆栈指针

unsigned char msp_stack[1024];               //设置msp栈空间

void switch_stack (void) {                   //(msp->psp)栈切换
    __ASM("mrs r0, MSP");
    __ASM("msr psp, r0");
    __ASM("ldr r0, =msp_stack+1024");
    __ASM("msr msp, r0");                   // 设置msp
    __ASM("mrs r0, control");               //SPSEL位置1
    __ASM("orr r0, r0, 0x2");
    __ASM("msr control, r0");
}

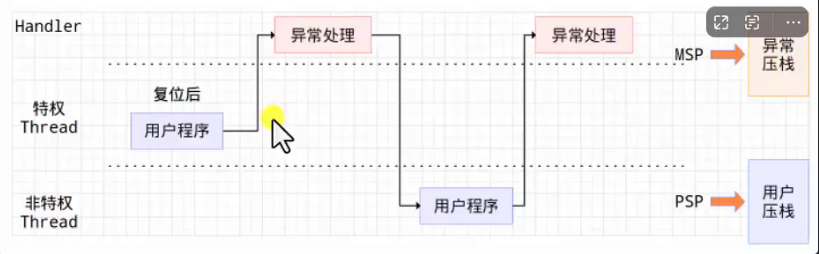

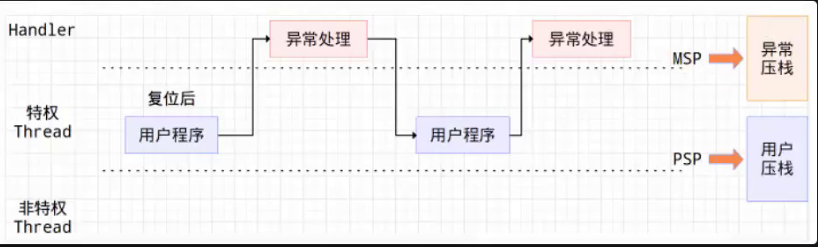

分特权的双栈模型

用户程序设置工作在非特权级模式下，中断与异常工作在特权模式下。两个栈分别用于特权级和非特权级。

void switch_stack (void) {
    __ASM("mrs r0, MSP");
    __ASM("msr psp, r0");
    __ASM("ldr r0, =msp_stack+1024");
    __ASM("msr msp, r0");
    __ASM("mrs r0, control");
    __ASM("orr r0, r0, 0x3");         //nPRIV位置1(非特权级),SPSEL位置1(psp)
    __ASM("msr control, r0");
}

如果处于非特权级模式下，将无法使用上述方法进行特权级和栈的切换，我们可以通过设置LR的值进行模式切换

EXC_RETURN

0xFFFFFFF1                     Handler mode(处理模式)，MSP                     0001

0xFFFFFFF9                     Thread mode(线程模式)，MSP                      1001

0xFFFFFFFD                     Thread mode(线程模式)，PSP                      1101

unsigned char psp_stack[1024];      设置PSP栈空间

void user_entry (void) {
    for (;;) {printf("Hello, world\n");}
}
extern uint32_t __INITIAL_SP;
void SVC_Handler (void) {
    stack_frame_t * frame = (stack_frame_t *)(&psp_stack[1024] - sizeof(stack_frame_t));
    frame->pc = (uint32_t)user_entry;
    frame->xpsr = 1 << 24;                    //Thumb状态
    frame->r0 = 0;
    frame->r1 = 1;
    __set_PSP((uint32_t)frame);
    __ASM("msr msp, %[stack_top]\n"
        "ldr lr, =0xFFFFFFFD\n"
         "bx lr"::[stack_top]"r"(&__INITIAL_SP));
}
unsigned char msp_stack[1024];
int main (void) {
    switch_user();
    __ASM("svc #0");
    for (;;) {}
    return 0;
}

 双栈模式下的异常处理

void user_entry (void) {
    ((void (*)(void))0xFFFFFFFF)();           //异常
    for (;;) {
        printf("Hello, world\n");
    }
}

进入异常前保存现场到当前使用的栈，根据进入异常之前是使用MSP还是PSP，将栈空间传输给处理函数

__attribute__((naked)) void HardFault_Handler (void) {
    __asm(
        "tst lr, #0x4\n"              //LR的第三位为0=msp,1=psp
        "ite eq\n"                    //lr & 0x04的结果为0时，xPSR的Z标志位为1
        "mrseq r0, msp\n"             //根据Z标志位的值选择执行路径
        "mrsne r0, psp\n"
        "b HardFault_C_Handler"
    );
}

RTOS采用了多栈模型，异常和中断共用同一个栈，由MSP指向。每个任务则配备有自己的栈，在任务运行前，OS会将PSP切换指向到该任务的栈空间中

利用PendSV可将任务切换的请求挂起，延迟到所有中断执行完毕之后再进行。

6、休眠模式

Cortex-M支持让内核进入休眠行为，以节省功耗。在休眠模式中，系统时钟可能会停止，其余时钟可能会继续运行。

1. WFI:执行之后，系统进入休眠模式。当产生的中断优先级高于BASEPRI或PRIMASK或FAULTMASK设置的优先级时，才唤醒内核
2. WFE：以下条件时唤醒：

• 检测到一个具有足够优先级的异常输入
• 检测到外部事件信号
• 在多处理器系统中的外部事件输入，系统中的另一个处理器执行SEV指令。
• 此外，如果SCR中的SEVONPEND设置为1，任何新的待挂起中断都会触发一个事件并唤醒处理器，即使中断被禁用或没有足够的优先级

7、内核保护单元

Cortex-M提供一个可选的MPU组件，用于控制对内存的访问。可根据当前不同的权限，来设置某些区域的读写权限。

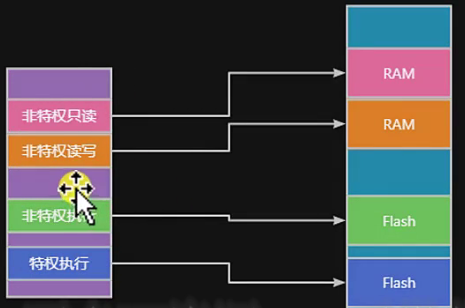

（例，整个4GB存储空间可划分为多个不同的区域，分别设置不同的属性，如非特权级只读等。）

读取区域的数量：

int dregion = (MPU->TYPE & MPU_TYPE_DREGION_Msk) >> MPU_TYPE_DREGION_Pos;

ARM_MPU_Enable(0);                          // 将禁止整个存储器的访问，死机
ARM_MPU_Enable(MPU_CTRL_PRIVDEFENA_Msk);    // 开启MPU同时打开PRIVDEFENA位，特权程序能够访问所有存储

设计目标：利用MPU，将一块RAM区域设置为只读，任何程序都无法进行修改。

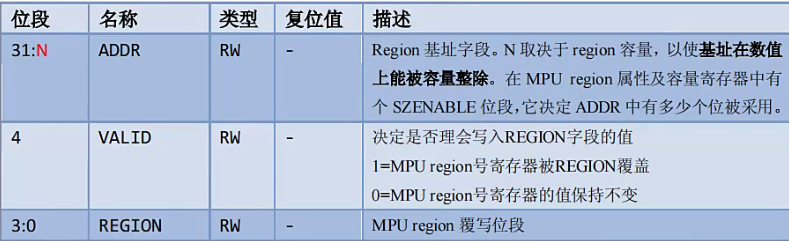

MPU_RBAR寄存器（设置子区域基地址）

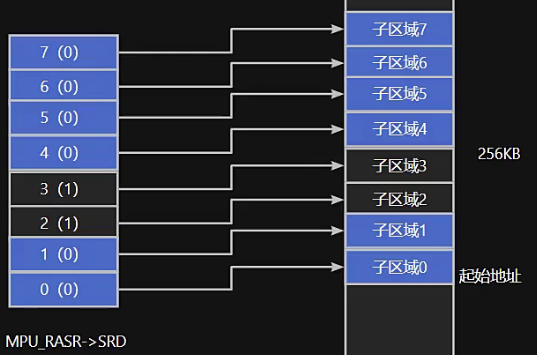

该寄存器可以控制当前要设置哪个子区域(序号为0,1,2，.MPU_TYPE.DREGION-1中的任意值）

可以看到，ADDR中0：4位是无效的，所以这个地址至少是要2^5=32字节对齐；子区域的设置需要考虑区域的大小，起始地址对齐到相应的位置。

MPU_RASR寄存器
配置该子区域的访问属性。需要关注以下几位：
·XN：可以设置是否允许取指，主要是用于代码执行区域
·AP：可用于设置特权级和非特权级的访问控制
·SIZE：子区域的大小，参考前面的图，只能配置为32字节、64字节等给定的列表中的某个大小
·ENABLE:开启该项配置

#define MEM32(addr)  *(volatile unsigned int *)(addr)
ARM_MPU_SetRegion(
        ARM_MPU_RBAR(0, 0x20010000),        // 地址要对齐到16KB
        ARM_MPU_RASR(
            0,                  // 允许取指
            ARM_MPU_AP_PRO,     // 特权程序只读
            0,
            0,
            0,
            0,
            0,
            ARM_MPU_REGION_SIZE_16KB        // 区域大小为16KB
        )
    );

MEM32(0x20010000 + 16 * 1024) = 0x87654321;   // 超过16KB，0x20014000使用缺省的设置，可以读写
MEM32(0x20010000) = 0x87654321;        // 设置保护模式后，特权级模式下只读，如果写，则进入fault

解决切换到非特权级模式后，程序无法运行的问题（特权程序和用户程序可以访问代码区域）

// 用户程序，代码区需要可执行
    ARM_MPU_SetRegion(
        ARM_MPU_RBAR(1, 0),            // 地址0-16KB（代码区域从0地址处开始）
        ARM_MPU_RASR(
            0,                         // 允许取指
            ARM_MPU_AP_RO,             // 特权程序只读，用户程序只读
            0, 0, 0, 0, 0,
            ARM_MPU_REGION_SIZE_16KB   // 区域大小为16KB
        )
    );
     ARM_MPU_SetRegion(
        ARM_MPU_RBAR(2, 0x20000000),
        ARM_MPU_RASR(
            0,
            ARM_MPU_AP_FULL,       //用户程序可读写
            0, 0, 0, 0, 0,
            ARM_MPU_REGION_SIZE_16KB
        )
    );

子区域重叠设置

ARM_MPU_SetRegion(
    ARM_MPU_RBAR(0, 0x20000000),        // 注意这个地址要对齐
    ARM_MPU_RASR(
        0,                  // 是否允许取指
        ARM_MPU_AP_PRIV,     // 特权程序可读写
        0, 0, 0, 0,
        (1 << 2) | (1 << 3),            // 第2和第3个区域不控制
        ARM_MPU_REGION_SIZE_256KB        // 区域大小为256KB
    )
);
// 中间64KB，由另一个区域控制
ARM_MPU_SetRegion(
    ARM_MPU_RBAR(1, 0x20000000+64*1024),     // 注意这个地址要对齐
    ARM_MPU_RASR(
        0,                  // 是否允许取指
        ARM_MPU_AP_PRO,     // 特权程序只读
        0, 0, 0, 0, 0,
        ARM_MPU_REGION_SIZE_64KB        // 区域大小为64KB
    )
);

特权级                   MSP

非特权级                PSP                        只能访问非特权级程序和数据

main.c

#include <stdio.h>
#include <string.h>
#include "ARMCM3.h"

uint32_t main_counter;

typedef struct _stack_frame_t {
    uint32_t r0;
    uint32_t r1;
    uint32_t r2;
    uint32_t r3;
    uint32_t r12;
    uint32_t lr;
    uint32_t pc;
    uint32_t xpsr;
}stack_frame_t;

#define SYSCALL_ENTER_USER      0
#define SYSCALL_PRINT_NUM       1

int do_sys_print_num (char * fmt, int num) {
    printf(fmt, num);
    return 0;
}

extern uint32_t __INITIAL_SP;
extern unsigned char psp_stack[1024];
void user_entry (void);

void SVC_C_Handler (stack_frame_t * frame) {
    uint8_t imm = (*(uint16_t *)(frame->pc - 2)) & 0xFF;
    switch (imm) {
        case 0: {
            stack_frame_t * frame = (stack_frame_t *)(&psp_stack[1024] - sizeof(stack_frame_t));
            frame->pc = (uint32_t)user_entry;
            frame->xpsr = 1 << 24;
            frame->r0 = 0;
            frame->r1 = 1;

            __set_PSP((uint32_t)frame);
            __ASM("msr msp, %[stack_top]\n"
                "ldr lr, =0xFFFFFFFD\n"
                "bx lr"::[stack_top]"r"(&__INITIAL_SP));
        }
        case SYSCALL_PRINT_NUM:
            frame->r0 = do_sys_print_num((char *)frame->r0, frame->r1);
            break;
        default:
            frame->r0 = -1;
            break;
    }
}

__attribute__((naked)) void SVC_Handler (void) {
    __asm(
        "tst lr, #0x4\n"
        "ite eq\n"
        "mrseq r0, msp\n"
        "mrsne r0, psp\n"
        "b SVC_C_Handler"
    );
}

extern uint32_t Image$$USER_CODE$$Base;
extern uint32_t Image$$USER_DATA$$Base;
extern uint32_t Image$$SHARE_DATA$$Base;

// 存储保护单元设置
void mpu_set (void) {
    __disable_irq();
    // 设置用户可以执行的代码区域
    ARM_MPU_SetRegion(
        ARM_MPU_RBAR(0, (uint32_t)&Image$$USER_CODE$$Base),        // 注意这个地址要对齐到16KB
        ARM_MPU_RASR(
            0,                  // 是否允许取指
            ARM_MPU_AP_RO,      // 特权程序只读
            0, 0, 0, 0, 0,
            ARM_MPU_REGION_SIZE_4KB        // 区域大小为4KB
        )
    );

    // 设置用户可以访问的数据区域
    ARM_MPU_SetRegion(
        ARM_MPU_RBAR(1, (uint32_t)&Image$$USER_DATA$$Base),     // 注意这个地址要对齐到16KB
        ARM_MPU_RASR(
            1,                  // 是否允许取指，禁止取指
            ARM_MPU_AP_FULL,     // 用户程序可读写
            0, 0, 0, 0, 0,
            ARM_MPU_REGION_SIZE_4KB        // 区域大小为4KB
        )
    );

    // 两者共享的一部分区域，都可以读写
    ARM_MPU_SetRegion(
        ARM_MPU_RBAR(2, (uint32_t)&Image$$SHARE_DATA$$Base),    // 注意这个地址要对齐到16KB
        ARM_MPU_RASR(
            1,                  // DisableExec，是否允许取指
            ARM_MPU_AP_FULL,     // AccessPermission，共享可读
            0, 0, 0, 0, 0,
            ARM_MPU_REGION_SIZE_4KB        // 区域大小为4KB
        )
    );

    ARM_MPU_Enable(MPU_CTRL_PRIVDEFENA_Msk);
    __enable_irq();
}

int main (void) {
    mpu_set();
    __ASM("svc #0");
    for (;;) {
    }
    return 0;
}

user.c

#include <stdio.h>
#include "ARMCM3.h"                     // Device header

unsigned char psp_stack[1024];

int sys_print_num (char * fmt, int num) {
    register int res __ASM("r0");

    __ASM("mov r0, %[fmt]\n"
           "mov r1, %[num]\n"
          "svc #1"
    :"+r"(res):[fmt]"r"(fmt), [num]"r"(num));

    return res;
}

void user_entry (void) {
    int cnt = 0;

    __set_CONTROL(__get_CONTROL() | 0x1);

    // 没有权限访问特权级代码的数据
    //extern uint32_t main_counter;
    //main_counter++;

    // 没有权限执行code中的代码
    //void SVC_Handler (void);
    //SVC_Handler();

    for (;;) {
        sys_print_num("Hello, world: %d\n", cnt++);
        extern int share_count;
        sys_print_num("Hello, sharecount: %d\n", share_count++);
    }
}
